Metode in shema za polaganje torte pod ogrevanim podom

Uporaba sistema ogrevanih tal za ogrevanje doma je koristna z ekonomskega vidika. Kljub znatnim stroškom dela se vložena sredstva povrnejo v nekaj letih. Učinkovitost in čas vračila sta odvisna od pravilne priprave vseh plasti, vključenih v sestavo, ki se imenujejo "torta toplega tla".

Namen večplastne strukture

S konstruktivnega vidika je pita toplih vodnih tal niz elementov, položenih v določenem vrstnem redu, vključno z vodovodnimi cevmi ali električnim kablom. Glavni namen te zasnove je naslednji:

• zmanjšanje toplotnih izgub v ogrevalnem sistemu;
• zaščita grelnih elementov pred vlago in paro;
• nadzor toplotnega toka;
• zanesljiva zvočna izolacija.

Elementi puff kompleta ščitijo ogrevalni sistem pred mehanskimi poškodbami.

Prednosti in slabosti

Torta s talno izolacijo v leseni hiši zagotavlja naslednje prednosti:

• zagotavljanje visoke ravni toplotne moči;
• visokokakovostna izolacija tal;
• zanesljiva in varna namestitev delovnih elementov;
• pridobitev visokokakovostnega premaza z enakomerno porazdelitvijo toplotnega polja;
• vzdržljivost in vzdržljivost.

Večslojna struktura omogoča dobro zvočno in toplotno izolacijo prostora. Pomanjkljivosti vključujejo zapletenost izdelave in potrebo po skrbni pripravi podlage za vodni sistem.

Shema polaganja

Preden pripravite torto za izolacijo tal v lesenih hišah, se boste morali odločiti o izbiri podlage, ki se tradicionalno uporablja:

• navadna tla;
• suh ali betonski estrih;
• lesena tla.

Vsaka od shem oblikovanja zahteva ločeno obravnavo.

Pita podzemnega talnega ogrevanja

Pred ureditvijo vodnega dna pod tlemi je potrebno pripraviti ravno in trdno podlago. Da bi to naredili, se s površine tal odstrani vse nepotrebno, vključno z ostanki in koreninami rastlin, nato pa se temeljito stisne. Pesek nasujemo v sloju debeline 10-15 cm, substrat zalijemo z zračno kapljično vodo, nato pa nanj nasujemo plast drobljenca enake debeline in ga stisnemo.

Po zaključku pripravljalnih postopkov nadaljujejo neposredno s polaganjem pite. Za to se izvedejo naslednje operacije:

1. Na pripravljeno zemljo je položena ojačitvena kovinska mreža.
2. Napolnjena je s predhodno pripravljeno cementno malto debeline 5-10 cm z dovoljenimi neravninami 2-3 mm.
3. Na posušen monolitni estrih se položi hidroizolacija - to so lahko plošče strešne lepenke, polietilenske folije ali PVC.
4. Pokrita je plast toplotne izolacije - njeno funkcijo opravlja polistirenska pena ali ekstrudirana polistirenska pena.
5. Na vrhu je nameščen grobi estrih, nato pa je nameščena armaturna mreža, ki se uporablja za ojačitev podlage.

Vodni krogi sistema so položeni v obliki kače ali spirale, nato pa so popolnoma napolnjeni z betonom. Nazadnje ostane le še dokončanje talnih oblog.

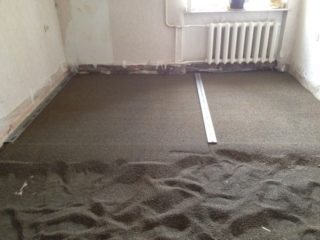

Pod suhim estrihom

Suhi estrih je podlaga iz ohlapnih izravnalnih materialov, na kateri je za ojačitev položen vezan les ali mavčne plošče. V tem primeru se ogrevana talna torta oblikuje po naslednji shemi:

1. Po obodu prostora je položen tesnilni blažilni trak.
2. Pesek ali ekspandirana glina v fini frakciji se vlije na grobo betonsko tla, ki se skrbno stisne.
3. Cevi talnih tokokrogov so nameščene na vrhu.
4. Disipativne toplotne plošče so nameščene neposredno na njih.

Na končni stopnji dela se na konstrukcijo položi ena ali dve plasti suhih zidov.

Pod betonskim estrihom

Če uporabljate mokri betonski estrih, bo zaporedje operacij za polaganje komponent nekoliko drugačno.

1. Na pripravljeno podlago po obodu sten položimo plast hidroizolacije.
2. Polaga se izolacija, ki se uporablja kot polistirenska pena ali ekstrudirani PPS.
3. Izolacija je prekrita s toplotno odbojno folijo.
4. Dušilni trak je nalepljen vzdolž sten prostora na samih spojih.
5. Sami krogi ogrevalnega sistema so položeni na odsevno plast.
6. Na njih je nameščena armaturna mreža, vzdolž katere so nameščeni svetilniki za izravnavo betonskega estriha.
7. Vnaprej pripravljena cementna malta se vlije na izpostavljene svetilnike.

Preden se lotite polaganja gotove talne obloge, boste morali počakati vsaj 30 dni. V tem času se betonski estrih popolnoma strdi in posuši.

Pod lesenim podom

Posebnost te vrste oblikovanja ogrevane talne pogače je polaganje njenih plasti in cevi med lesene tramove. Zaporedje delovnih operacij v tem primeru izgleda takole:

1. Na podlago so položene preproge iz toplotnoizolacijskega materiala, ki se uporablja kot mineralna (bazaltna) volna.
2. Na vrhu je nameščena plast folije, ki je dober odbojnik toplote.
3. Zgrajen je okvir iz hlodov, med katerimi so položene cevi ogrevalnega sistema.

Plošče GVL se uporabljajo kot nosilna podlaga, nameščena na vrhu cevi. Posebnost oblikovanja okvirne torte nad lesenim podom je možnost polaganja zaključnega premaza takoj po pripravi ogrevalne konstrukcije. Debelina vodno ogrevane talne pogače je v tem primeru odvisna od izbrane standardne velikosti hloda in zaščitnega stropa.

Montaža pod električnim podom

Za razliko od vodnih sistemov, torte za električno ogrevana tla ni tako težko izdelati. To je posledica pomanjkanja potrebe po temeljiti pripravi baze. V vseh drugih pogledih je zaporedje izvedenih operacij podobno dejanjem za oblikovanje vodnega talnega sistema.

1. Na betonsko ali leseno podlago se položi plast izolacije.
2. Na vrhu je nameščen polietilen s toplotno odbojno folijo.
3. Sami grelni elementi so nameščeni na njej in nato pritrjeni.
4. Na vrhu je položena hidroizolacijska plast iz polietilena.

Na koncu se namesti zaključna obloga iz laminata ali linoleja.

Potreba po izolaciji v večplastni strukturi ogrevanega poda

Pri oblikovanju ogrevane talne pite je potrebna izolacija, da se prepreči izguba toplote proti podlagi. To prispeva k prerazporeditvi toplotnih tokov v smeri bivalnih prostorov in vam omogoča optimizacijo temperature hladilne tekočine - prihranek energije. Na ta način je možno izolirati tla z uporabo trdnih materialov z gostoto najmanj 35 kg/m3.

Izolacija je lahko običajna ali ekstrudirana polistirenska pena, katere lastnosti omogočajo uporabo kot del plastne pogače. Minimalna debelina izolacijskih plošč je v povprečju 20-30 mm. Proizvajalci priporočajo uporabo 30 mm pene, kadar je pod tlemi ogrevan prostor. Če so pod njim neogrevani (nestanovanjski) prostori ali plast zemlje, boste morali položiti toplotni izolator debeline do 50-100 mm. V resnici povečanje tega kazalnika pomeni povečanje debeline celotne pite, kar ni vedno zaželeno, saj se v tem primeru zmanjša del življenjskega prostora.
