Metode vgradnje vodno ogrevanih tal brez estriha

Obstoječi standardi za ogrevana tla zahtevajo njihovo vgradnjo v talni estrih, kar omogoča zanesljiv sistem z visoko toplotno močjo. Hkrati je včasih potrebna gradnja takšne konstrukcije v hišah z lesenimi (parketnimi) tlemi, kjer je estrih načeloma nemogoč. Obstaja tehnična rešitev, ki vam omogoča namestitev vodno ogrevanega tla brez estriha v okvirju in drugih zgradbah, kjer tla niso zasnovana za povečane obremenitve.

Prednosti talnih oblog brez estriha

Pri vgradnji ogrevanega poda brez estriha njegov lastnik prejme naslednje ugodnosti:

• Po zaključku inštalacijskih del dobimo lahke in trpežne strukture, ki zagotavljajo visoko toplotno moč.
• Pristop vam omogoča, da prihranite na prostoru, ki ga zaseda ogrevalni sistem - debelina sloja ne presega 2-4 cm.
• Puščanja se odpravijo zelo preprosto, saj dostop do cevi z nosilcem ni na noben način omejen, kot je to v primeru estriha.
• Pri uporabi posebnih plošč za odvajanje toplote se povratek iz vodnega dna močno poveča, ogrevani prostori pa se hitreje segrejejo.

Sisteme brez estriha je lažje nadzorovati z avtomatizacijo kot druge vrste ogrevanih tal. Montaža sploh ne vzame veliko časa. Slednje je razloženo z odsotnostjo potrebe po pripravi konkretne raztopine in čakanju, da se posuši. Takšni modeli nimajo nobenih pomanjkljivosti, razen visokih stroškov.

Vrste sistemov talnega ogrevanja

Odvisno od osnovnega materiala obstajata dva načina vgradnje vodno ogrevanega poda: na polistirenske ploščice ali na lesena tla. Ne glede na to, kateri od njih je izbran kot glavni, morate pred začetkom dela skrbno poravnati nosilno podlago: odstraniti vse obstoječe nepravilnosti in obnoviti gnile plošče.

Pri izbiri prve metode boste morali najprej pripraviti shemo namestitve polistirenskih surovcev. Pri sestavljanju je pomembno upoštevati velikost prostora in izbrati pravilne dimenzije ploščic ter jih takoj razrezati na mesto, kjer so položene. Pritrjeni so s posebnimi pritrdilnimi elementi, ki so vključeni v paketu dobave izolacijskega materiala.

Uporabljeni materiali

Neposredno pred polaganjem ogrevanih vodnih tal v leseni hiši so same podlage zanesljivo izolirane. Zato boste v pripravljalni fazi morali izbrati naslednje skupine komponent:

• znamka izolacije;
• material vodnih vodov (cevi);
• vrsto in znamko izolacijskih plošč.

Toplotni izolatorji

Od materialov, ki so znani in so na voljo uporabniku, je bazaltna (kamena) volna optimalna za izolacijo ogrevalnih struktur.Toplotni izolator je prepusten za vodno paro in se dobro kombinira z lesom, kar mu omogoča "dihanje" in preprečuje gnitje. Po drugi strani pa je pri vgradnji mineralne volne pomembno zagotoviti pogoje za odvajanje hlapov, saj se v nasprotnem primeru zmoči in izgubi svoje toplotnoizolacijske lastnosti.

Za izolacijo premazov v prvih nadstropjih je priporočljivo uporabiti izolacijo na njegovi osnovi z gostoto 40-80 kg / m³ in debelino do 200 mm. Za medetažne stropove je povsem primeren enak material z debelino 50-100 mm. Njena naloga se v tem primeru razširi in se poleg toplotne izolacije dopolni še s pridobivanjem dobre zvočne izolacije.

Izolacijski materiali na osnovi polimerov, ki vključujejo polistirensko peno, polistirensko peno (EPS) in penast polietilen, so skoraj neprepustni za vlago. Pri njihovi uporabi morate upoštevati pravila za polaganje plošč, saj bo v primeru kršitve tehnologije les na mestih stika s polimerom začel črneti in nato gniti.

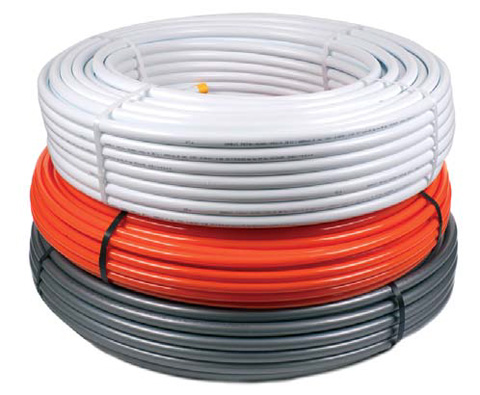

Cevi za ogrevana tla

Pri izbiri cevi, položenih na preproge za ogrevana tla brez estriha, je treba upoštevati naslednje točke:

• Izbrani so cevasti izdelki s premerom 16 in 20 mm.
• Najprimernejši materiali so zamreženi polietilen, metalizirana plastika in baker. Prednost imajo polimerni izdelki na osnovi SP.

Visokokakovostne polietilenske cevi znanih proizvajalcev niso cenejše od kovinsko-plastičnih vzorcev in so po zmogljivosti skoraj tako dobre kot oni. Med posameznimi vrstami polimernih izdelkov ni bistvene razlike; enako dobri so za ogrevana tla.

Bakrene cevi so opazno dražje, njihova namestitev pa zahteva veliko truda in časa.Toda v smislu toplotne moči se noben od znanih materialov ne more primerjati z bakrom. Edina stvar, na katero je treba opozoriti v tem primeru, je nesprejemljivost njihove uporabe v povezavi z aluminijastimi razdelilnimi ploščami. Te kovine so po svoji kemijski strukturi nezdružljive, zato kontaktna cona sčasoma oksidira in nato razpade.

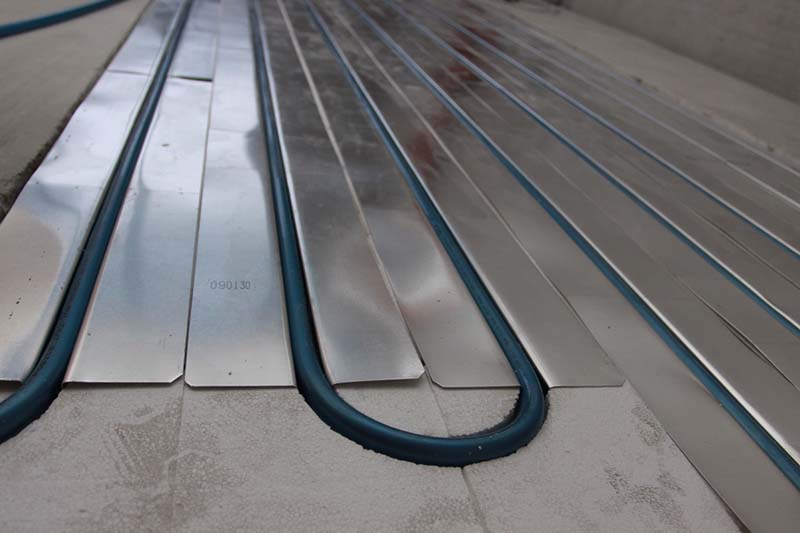

Razdelilne plošče

Ker je toplotna prevodnost obdelovancev na osnovi aluminija višja od jeklenih izdelkov, se ta material najpogosteje uporablja pri njihovi izdelavi (z izjemo ožičenja iz bakrenih cevi). Hkrati morate vedeti, da so dobre aluminijaste plošče veliko dražje od njihovih pocinkanih kolegov (približno 1,5-4 krat). Opažena disperzija cen je povezana z različnimi debelinami surovcev plošč. Zato strokovnjaki svetujejo izbiro plošč z debelimi stenami za odvajanje toplote, ki lahko kopičijo in nato sproščajo toplotno energijo.

Med sodobnimi tehnološkimi materiali izstopajo fleksibilne valovite cevi na osnovi nerjavnega jekla. So trpežni in jih je mogoče namestiti brez varjenja ali spajkanja. Poleg tega ti izdelki med delovanjem dobro prenašajo toploto, kar jim omogoča uporabo v lahkih krovnih konstrukcijah.

Metode za polaganje kontur

Pri urejanju obrisov vodnega dna se tradicionalno uporabljajo trije vzorci polaganja: spirala, kača in dvojna kača. Izbira je odvisna od oblikovnih značilnosti stanovanja in enostavnosti namestitve cevovodnega sistema.

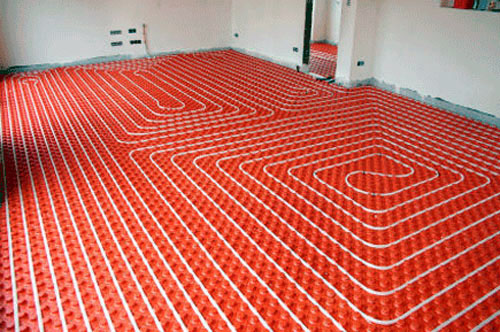

Spirala (polž)

Ta način namestitve je najpogostejši in najučinkovitejši v smislu porabe energije. Pri izvajanju so cevi položene vzdolž oboda prostora, začenši od sten in proti sredini (z padajočim polmerom). Nato se trasa položi v nasprotni smeri. Glavna prednost te sheme je enakomerno segrevanje prostora zaradi odprave toplotnih "padkov".

Izberete lahko poljuben korak polaganja cevi, začenši z najmanjšim 10 mm. Polžasto vezje vam omogoča postavitev ogrevalnega sistema v prostorih katere koli oblike in velikosti. Z njegovo pomočjo je mogoče narediti eno veliko zanko, ki pokrije prostor ali več manjših zavojev, ki gredo okoli velikega pohištva, na primer.

Kača in dvojna kača

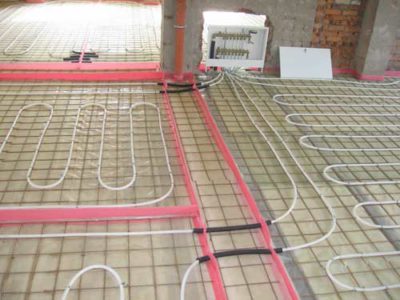

Metoda polaganja kače vključuje razporeditev posameznih niti tal v velikih zankah. Primeren je za prostore, ki jih je treba razdeliti na funkcionalne cone z lastnimi temperaturnimi pogoji. Pot za polaganje prve zanke poteka vzdolž oboda prostora, po kateri se enojna kača spusti od znotraj. Zato v eni polovici kroži dobro ogreta hladilna tekočina, v drugi pa nekoliko ohlajena hladilna tekočina, ki v povprečju zagotavlja zahtevano enakomernost ogrevanja. Pri uporabi dvojnega kačjega vezja sta napajalna in izhodna vezja medijev nameščena drug poleg drugega po vsej sobi.

Tehnologija namestitve

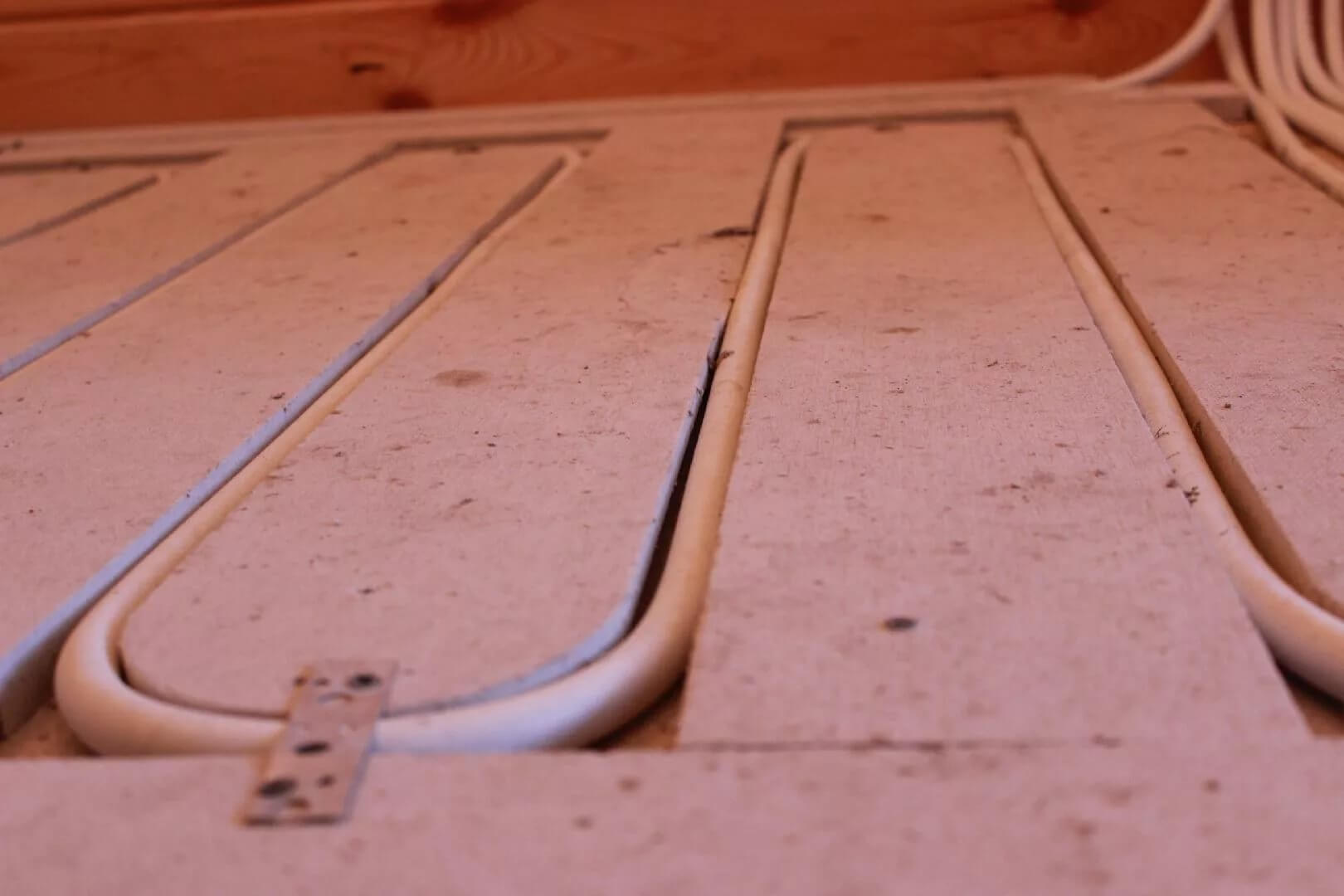

Pri vgradnji ogrevanega poda brez estriha pod linolejem je kot podlago dovoljeno uporabiti izolacijsko strukturo iz polistirenskih plošč. Tipične plošče za topla vodna tla brez estriha se prodajajo v obliki plošč debeline 3 cm.Če je potrebno utrditi grobo talno oblogo, je možno pod njo položiti podlago iz pene. Po tem je treba na površino toplotnega izolatorja pritrditi plošče za distribucijo toplote, v utore katerih so nameščene same cevi. Na njih se položi zvit material, ki služi kot podlaga za zaključni premaz (laminat ali parket).

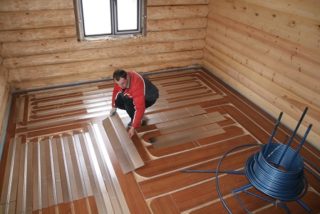

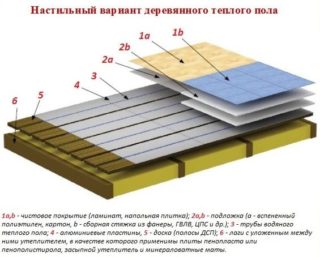

Na leseni podlagi

Pri izvajanju te metode se na grobo podlago (deske) najprej namestijo lesena bruna, med katerimi se položijo toplotne in hidroizolacijske preproge. Nastala konstrukcija je prekrita z lesenimi ploščami, pri čemer ostanejo toplotne reže približno 2 cm v bližini sten. Med seboj so pritrjene s posebnimi sponami. Vse nadaljnje operacije za ureditev ogrevanega poda brez estriha se izvajajo po isti shemi kot pri uporabi polistirenskih plošč kot podlage.
