Metode vgradnje ogrevalnih sistemov v zasebnih domovih

Razvod ogrevanja v zasebni hiši je lahko opremljen na različne načine. Ustreznega je treba izbrati že v fazi načrtovanja. Metoda je izbrana ob upoštevanju finančnih zmožnosti in parametrov prostora.

Metode ožičenja ogrevalnega sistema

Najpomembnejša značilnost ogrevalnega sistema je njegovo ožičenje. Ta koncept pomeni namestitev ogrevalnega voda in način priključitve radiatorjev in toplotnih izmenjevalcev nanj. S pomočjo ožičenja je načrtovana pot, po kateri se bo hladilno sredstvo premaknilo iz grelne naprave v prostor.

Način povezovanja naprav za prenos toplote je odvisen tudi od vrste ožičenja. Obstajata dve vrsti ožičenja ogrevalnega sistema: vodoravna in navpična.

Navpično

Z vertikalnim distribucijskim sistemom bodo delavci vertikalni dvižni vodniki. Naprave za prenos toplote so priključene nanje v vodoravnem položaju.Dvižni vodi bodo potekali skozi vse prostore, ki se nahajajo ena nad drugo. Če se uporablja enocevni tip, topla voda prehaja iz dvižnega voda skozi baterijo. Potem se vrne k bonerju. Tako pride do gibanja po tleh.

Dvocevni sistem predvideva namestitev dveh dvižnih vodov, ki sta nameščena vzporedno drug z drugim. Eden od njih bo strežnik, drugi pa obratno. Delo je zasnovano tako, da ohlajeno hladilno sredstvo ne prehaja v dovodni vod.

Vodoravno

Pri vodoravnem ožičenju glavna cev opravlja funkcijo dvižnega voda. Položen je skozi vse prostore, nato so priključeni izmenjevalniki toplote. S takšno napeljavo se lahko uporablja tudi dvocevni in enocevni sistem.

Navpični pogled se uporablja samo v stavbah z več kot enim nadstropjem. Za majhne enonadstropne hiše se uporablja vodoravno ožičenje.

Različice sistemov, ki temeljijo na principu gibanja hladilne tekočine

Ogrevanje prostora bo nastalo, če se vroča voda premika vzdolž tokokroga. Na podlagi principa gibanja hladilne tekočine se delita dve vrsti sistemov. Lahko so naravne (gravitacijske) ali prisilne.

Gravitacijski

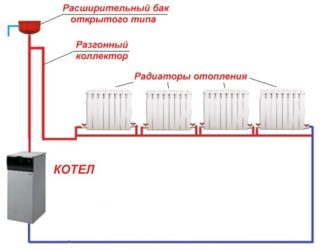

Če je nameščena naravna cirkulacija, se segreto hladilno sredstvo pospeši. Sila mora biti dovolj, da gre skozi celotno konturo. Da bi to naredili, je v sistem po generatorju toplote nameščen pospeševalni kolektor. To je navpični del cevi. Hladilna tekočina, ki se spušča z njega, pod vplivom svoje gravitacije pospeši.

Da bi ohranili hitrost, pridobljeno med spuščanjem, je cevovod položen z naklonom 3%.S tem kotom se bo hladilna tekočina premikala navzdol brez ovir.

Prisilno

Za ustvarjanje prisilnega kroženja je potrebno na povratno cev namestiti posebne črpalke. Zahvaljujoč namestitvi takšnega sistema je zagotovljeno gibanje vode po poti katere koli kompleksnosti. Toda kroženje je neposredno odvisno od oskrbe z električno energijo. Če ni napajanja, sistem preneha delovati.

Enocevna in dvocevna napeljava

Glede na način dovajanja hladilne tekočine v radiatorje je postavitev ogrevalnih cevi razdeljena na enocevne in dvocevne.

Enocevni priključek

Enocevni sistem je ena cev, ki tvori zaprto zanko. Nanjo so priključene kurilne naprave iz vseh prostorov. Prednosti te metode so možnost organiziranja naravnega gibanja hladilne tekočine skozi cevi. Za delovanje ni treba dodatno kupiti krožne črpalke.

Prednosti enocevnega sistema vključujejo tudi:

• možnost prihranka denarja, saj je za povezavo potrebna minimalna količina materialov;
• Shema ožičenja je zelo preprosta, tudi začetniki jo lahko obvladajo;
• enostavni izračuni obremenitve elementov.

Toda tak sistem ima veliko pomanjkljivost. Vse grelne naprave, ki so nameščene dlje od kotla, se slabše segrejejo. To se zgodi zato, ker se temperatura hladilne tekočine zmanjšuje. Prostori v stanovanju ali hiši, ki se nahajajo dlje od kotla, ne bodo imeli dovolj ogrevanja.

Težavo je mogoče rešiti na naslednje načine:

• V oddaljenih prostorih povečajte število odsekov na radiatorjih.
• V vsak radiator namestite ventile, ki bodo uravnavali tlak.
• V sistem vstavite črpalko, ki bo omogočila hitro gibanje vode in njeno enakomerno porazdelitev po vseh napravah.

Enocevni distribucijski sistem je dobra možnost za ogrevanje zasebne hiše s površino do 100 kvadratnih metrov. V tem primeru dodatne naprave niso potrebne.

Dvocevna povezava

Dvocevni priključni sistem vključuje priključitev naprav na povratne in dovodne cevi. To vodi do znatnega povečanja materialnih stroškov. Pozitivna točka je možnost prilagajanja temperature ločeno na vsakem radiatorju.

Najpogosteje uporabljena vertikalna postavitev ogrevalnega sistema stanovanjske hiše. Dvocevni sistem za zasebno hišo je nameščen na naslednji način:

• Cevi so nameščene na ravni tal v prvem nadstropju. Sam cevovod naj se začne v kotlovnici poleg kotla.
• Vgrajene so navpične cevi. Preko njih se bo voda dovajala v grelne naprave;
• Iz vsakega radiatorja je izhodna cev za hladilno tekočino.

Pri nameščanju dvocevnega sistema morate upoštevati, da je pri nižji napeljavi potrebno organizirati reden odvod zraka iz sistema. Za to so nameščene dodatne komponente in ekspanzijska posoda.

Sevalna distribucija ogrevanja

Sevalni sistem se uporablja v večnadstropnih stavbah za organizacijo ogrevanja stanovanj. V tem primeru je v vsakem stanovanju nameščen merilnik toplote. Ožičenje žarka vam omogoča namestitev ločenih merilnikov toplote z izhodom iz cevovoda.Zahvaljujoč temu lahko stanovalci obračunavajo in plačujejo le toploto, ki so jo porabili.

V individualnih hišah je shema uporabna za razvod cevovodov po nadstropjih, kar pomaga zmanjšati toplotne izgube.

Izbira načina distribucije ogrevanja

Pri izbiri ogrevalnega sistema morate biti pozorni na naslednje nianse:

1. Sistem mora biti čim bolj avtomatiziran, da se zagotovi zahtevana raven varnosti.
2. Odpornost elementov proti obrabi - potrebno je izbrati opremo ob upoštevanju njene zanesljivosti pri delovanju.
3. Stroškovno učinkovito: enocevna vezja so 1,5-krat cenejša od dvocevnih.

Pomembno je upoštevati višino hiše, površino prostora in stabilnost napajanja. Namembnost hiše igra pomembno vlogo. Če je namenjen za celoletno uporabo, je priporočljivo namestiti ožičenje s prisilnim kroženjem.

DIY namestitev

Eno najdražjih del pri gradnji zasebne hiše je namestitev ogrevalnega sistema. Zato mnogi lastniki domov poskušajo sami izvesti ožičenje.

Vsa dela z ogrevalnimi sistemi se morajo začeti z izdelavo projekta. Določa moč kotla in je vezan na tloris objekta, površino in višino stropa.

Upoštevati je treba vrsto goriva, ki bo uporabljeno v sistemu. To je lahko plin, elektrika, les ali dizelsko gorivo.

Risba sistema ožičenja

Po izdelavi projekta se nariše shema postavitve cevi. Risba vsebuje število radiatorjev, njihovo lokacijo in vrsto uporabljenih grelnih naprav.Risba je zelo pomembna za začetek, saj pomaga vizualizirati sistem in načrtovati potrebno količino materialov.

Napake pri namestitvi DIY

Pri vgradnji ogrevalnega sistema imajo predhodni izračuni pomembno vlogo. Postavitev ogrevalnih cevi v zasebni hiši, položena z napakami, lahko povzroči velike finančne stroške za popravek. Pri izbiri plinskega ali električnega kotla se morate najprej osredotočiti na površino prostora. Vendar to ni dovolj. Če namestite kotel, katerega moč presega zahtevane parametre, bodo potrebni dodatni stroški opreme.

Glavne napake, ki jih naredijo začetniki pri nameščanju ogrevalnega sistema z lastnimi rokami:

1. Nepravilno izbrane cevi. Če uporabljate cevi različnih premerov, bo to povzročilo kršitev tlaka na spoju.
2. Napačna izbira ogrevalne sheme. To je pomembna točka, ki se izračuna za vsak projekt posebej. Diagram lahko naročite pri oblikovalcih.
3. Moč radiatorja mora strogo ustrezati površini prostora. Priporočljivo je, da izračune opravite za vsako sobo posebej.

Začetniki imajo pogosto težave pri izbiri obtočne črpalke. Obstajajo programi, ki izračunajo upor, ki ga ustvarijo naprave. Ogrevanje ne bo delovalo, če je tlak črpalke manjši od upora.

Organizacija ogrevanja v vašem domu je kompleks fizično in finančno zahtevnih ukrepov. Da bi se izognili nepotrebnim stroškom, morate skrbno načrtovati vsak korak.
