Dvižni vod centralnega ogrevanja: značilnosti, zahteve za namestitev, parametri izbire materiala in postopek zaustavitve

Distribucija hladilne tekočine v večnadstropnih stavbah poteka z uporabo navpičnih cevi. Prehajajo skozi vsa nadstropja hiše, nanje pa so povezani radiatorji in baterije. Zato je treba upoštevati značilnosti, ki jih imajo grelni dvižni vodi: zaustavitev, zamenjava, toplotna izolacija.

Namen dvižnih vodov za ogrevanje

Usmerjanje cevovoda z uporabo dvižnih cevi je zastarela shema. Vendar pa je glede na veliko število starodobnih objektov nadgradnja njihovega ogrevanja precej delovno intenzivna in draga. Najpogosteje je treba v stanovanjski hiši zamenjati dvižne cevi za ogrevanje s sodobnejšimi iz polimernih materialov ali namestiti dodatno toplotno izolacijo in opraviti popravila.

Kakovost delovanja tega grelnega elementa je odvisna od geometrijskih dimenzij in materiala izdelave. Glavni premer grelnega dvižnega voda mora biti enak velikosti priključenih cevi.V nasprotnem primeru bo prišlo do padca tlaka, kar bo spremenilo toplotno bilanco v celotni hiši in povečalo raven hrupa.

Da bi zamenjava grelnega voda v stanovanju potekala čim bolj profesionalno, morate poznati njegove glavne funkcionalne namene:

• Porazdelitev hladilne tekočine med potrošniki. Na vhodu vsake stanovanjske hiše je lahko od 4 do 8 dvižnih vodnikov. V nekaterih primerih v enem stanovanju njihovo število doseže 4;

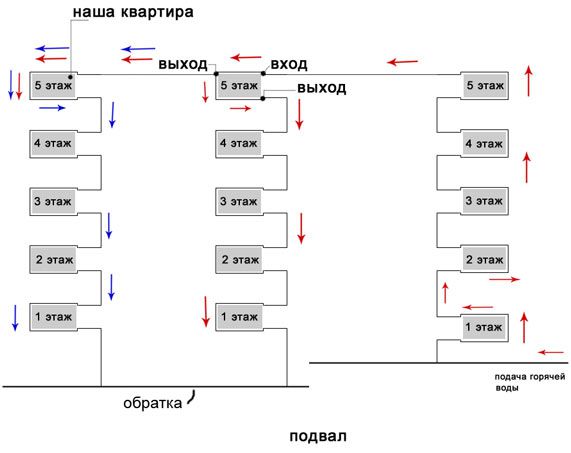

• Glede na shemo oskrbe z ogrevanjem lahko dvižni vod izvede funkcije dovajanja vroče hladilne tekočine in istočasnega transporta ohlajene hladilne tekočine. To je značilno za enocevni sistem. Dvocevni sistem zahteva vsaj 2 podobna elementa;
• Hidravlično uravnoteženje obremenitve. Kljub neizogibnemu upogibanju grelnega dvižnega voda mora še vedno enakomerno porazdeliti pritisk po celotni višini.

Toda potrošnika bolj kot operativna vprašanja skrbijo gospodinjska vprašanja. Kako izklopiti grelni vod in kaj je treba storiti za to? To vprašanje se pojavi ob morebitni zamenjavi ali popravilu baterij, radiatorjev in ogrevalnih cevi v stanovanju. Da bi rešili to težavo, se morate najprej odločiti za prilagoditev novih komponent že nameščenemu dvižnemu vodu.

Tla s toplo vodo ne morete povezati s centralnim ogrevanjem skozi dvižni vod. To bo povzročilo neravnovesje celotnega sistema.

Montaža grelnega dvižnega voda

Premik dvižnega voda ogrevanja ali njegova zamenjava je delovno intenziven in zapleten postopek. Te dejavnosti je najbolje izvajati ne v ogrevalni sezoni, ko sistem ne deluje. Vendar to ni vedno mogoče.

Če želite zamenjati grelni vod v stanovanju, boste morali rešiti dve vprašanji:

1. Zaprosite za dovoljenje.
2. Izberite pravilne komponente in diagram namestitve za nov navpični cevovod.

Šele po tem se lahko spremeni grelni dvižni vod. V zimskem obdobju se je treba o tem vprašanju dogovoriti ne le z družbo za upravljanje, temveč tudi s prebivalci stavbe, skozi stanovanja katere poteka grelni vod.

Obtočne črpalke ni mogoče namestiti na grelni dvižni vod. To bo povzročilo spremembo vodnega tlaka in posledično motnjo toplotnega režima ogrevanja hiše.

Kako odklopiti dvižni vod od ogrevanja

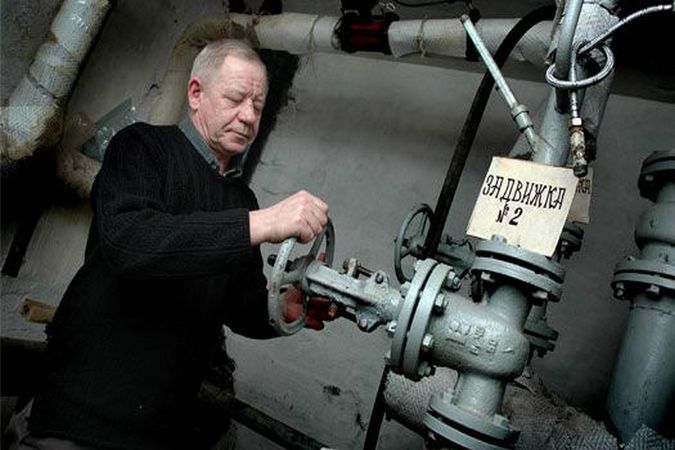

Zakonsko zaprtje dvižnega voda ogrevanja med kurilno sezono je velik problem pri izvajanju popravil ali namestitvi novih radiatorskih cevi. Težava je v tem, da se pretok hladilne tekočine v tem krogu popolnoma ustavi.

Podoben postopek je treba izvesti pri izvajanju popravil in namestitvi novih komponent ogrevalnega sistema. Izklop grelnih vodov pozimi se ne izvede takoj. Če želite to narediti, morate napisati vlogo družbi za upravljanje in se dogovoriti o datumu in uri. V nasprotnem primeru so možne naslednje težave, če zaprete grelni vod brez teh korakov:

• Pomanjkanje oskrbe s toploto v celotnem ogrevalnem krogu bo povzročilo znižanje temperature v stanovanjih drugih prebivalcev.
• Neupoštevanje običajne stopnje ogrevanja zraka v stanovanjskih prostorih bo v celoti padlo na osebo, ki je nepooblaščeno izklopila dvižni vod. Ob vložitvi zahtevkov bo moral plačati moralno in materialno odškodnino;
• Ko je v ogrevalni sezoni izklopljen dvižni vod za vgradnjo novih komponent brez dovoljene dokumentacije, lahko predstavniki družbe za upravljanje začasno prekinejo oskrbo s toploto v stanovanju.

Kako pravilno izklopiti grelne dvižne cevi pozimi? Najprej je treba skupaj z vlogo navesti razlog za začetek tega ukrepa. Lahko vključuje zamenjavo že nameščenih ogrevalnih komponent z novimi, vendar z enakimi parametri. Če želite zapreti grelni vod v povezavi z nadgradnjo sistema, morate izvesti naslednje korake:

1. Prejmite tehnične pogoje (TS) od družbe za upravljanje. Ta dokument navaja tehnične parametre novih komponent, kot tudi postavitev cevi.
2. Po izdelavi specifikacij se nabavijo vse potrebne komponente, vključno z zamenjavo dvižnega voda ogrevanja.
3. Čas izklopa dovoda toplote je dogovorjen. Namestitev lahko izvedejo tako stanovalci stanovanja kot najeti delavci. Po pregledu s strani predstavnikov družbe za upravljanje se ogrevalni sistem ponovno zažene.

Pogosto je za novo shemo potrebno premakniti dvižni vod ogrevanja. V praksi bo izvedba tega postopka zelo problematična. Za razliko od izklopa grelnega voda med ogrevalno sezono bo poleg dovoljenja prebivalcev in družbe za upravljanje potrebna prenova oskrbe s toploto v vseh stanovanjih vzdolž tega kroga. To bo nemogoče storiti, saj to zahteva, da se v vsakem stanovanju pozimi ne samo izklopi grelni vod, temveč je treba spremeniti tudi konfiguracijo in lokacijo grelnih naprav.

Če je čas izklopa dvižnega voda za ogrevanje kratek, se lahko dogovorite z lokalnim vodovodarjem. To bo storil brez nepotrebne birokracije za razumno plačilo.

Pravila za namestitev novega grelnega dvižnega voda

Preden izklopite grelni vod, da namestite novo strukturo ali zamenjate baterije, se morate seznaniti s pravili in priporočili za njegovo namestitev. Podrobno so opisani v SNiP 3.05.01-85.

Vsak grelni vod v stanovanjski hiši je bil nameščen v skladu s temi standardi. Zato ga je treba zamenjati s podobno zasnovo z enakimi tehničnimi in operativnimi parametri:

• Notranji premer cevi se ne sme razlikovati od predhodno nameščenega;
• Največja možna vrednost upogiba grelnega dvižnega voda ne sme presegati 2 mm na 1 m.p. njegova dolžina;

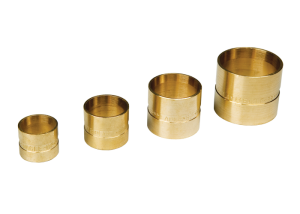

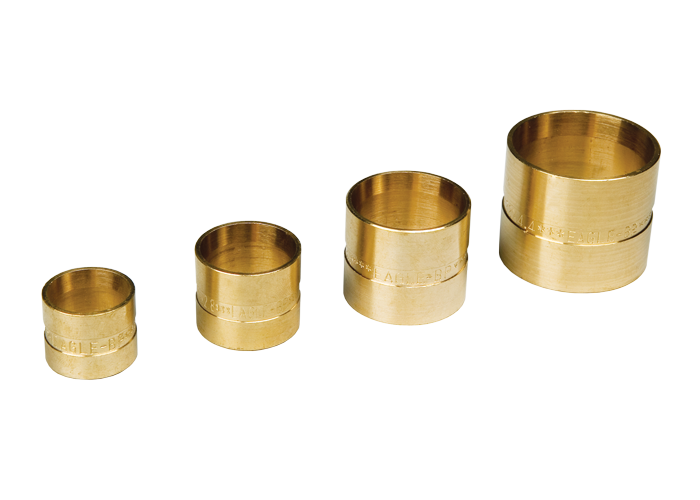

• Za prehod cevi skozi medetažne stropove je potrebno namestiti posebne tulce. Biti morajo poravnani s stropom in 30 mm višji od končnega poda.

Torej, ko zamenjate grelni vod v stanovanju, morate vzdrževati minimalno razdaljo od njegove zunanje površine do stene. Če ta pogoj ni izpolnjen, so možne dodatne toplotne izgube, saj se konstrukcija najpogosteje nahaja v bližini zunanje stene stavbe. Ta razdalja je neposredno odvisna od premera grelnega dvižnega voda.

Če je v enem stanovanju delna zamenjava dvižnega voda ogrevanja, morajo konci cevovoda iti v sosednje prostore, ki se nahajajo zgoraj in spodaj. V nasprotnem primeru pogoji SNiP 3.05.01-84 ne bodo izpolnjeni, zaradi česar bodo predstavniki družbe za upravljanje projekt zavrnili.

Pri vgradnji zavoja v grelni vod je prepovedano izdelovati cevne povezave, ki bodo po namestitvi nameščene v medetažnem stropu.

Izbira materiala za grelni dvižni vod

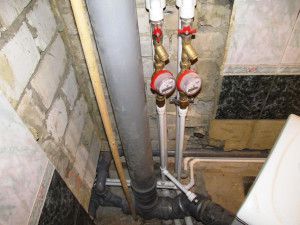

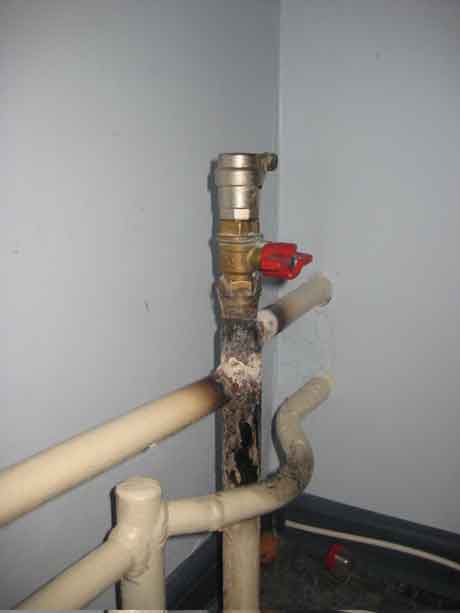

V veliki večini primerov so dvižni vodi za ogrevanje v stanovanjski hiši izdelani iz jeklenih cevi. Po nekaj desetletjih delovanja bo njihovo stanje nezadovoljivo. Če v stanovanju zamenjate cevi z novimi, morate namestiti tudi dvižni vod iz visokokakovostnih materialov.

Vendar pa lahko to povzroči težave. Tehnične lastnosti novega materiala cevi morajo ustrezati zahtevam. O njih lahko izveste iz tehničnih pogojev družbe za upravljanje ali se posvetujete z njihovimi predstavniki po telefonu. Najpogosteje so naslednji:

• Ustreznost cevi temperaturnemu režimu delovanja ogrevanja. Tisti. nova zasnova mora prenesti največji možni toplotni vpliv brez povzročanja izrednih razmer;
• Sistemski tlak. Za centralizirano ogrevanje se lahko giblje od 3 do 6 atm. Vendar se morate zavedati, da se lahko občasno pojavi vodni udar (ko je sistem napolnjen). Zato je treba vrednosti normaliziranega tlaka dodati 25-30 % rezervo. Zato obtočne črpalke ne morete namestiti na dvižni vod ogrevanja;
• Zagotavljanje ustrezne toplotne izolacije cevi. To je treba storiti le, če gre skozi nestanovanjske prostore, kjer je možna izpostavljenost negativnim temperaturam. V ta namen se izvede toplotna izolacija grelnih dvižnih vodov.

Tem zahtevam ustreza več razredov materialov za cevi. Najlažji način je namestitev istega jekla. Najpogosteje pa se izbira polipropilenskih modelov.

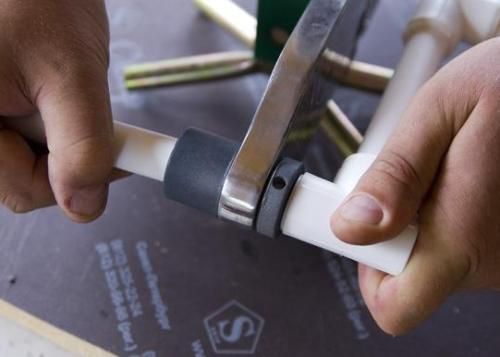

Za namestitev grelnega dvižnega voda je najbolje izbrati polipropilensko cev visoke trdnosti - PN25. Zasnovan je za visoke maksimalne pritiske. Težava je lahko v delovni temperaturi ogrevanja. Če zgornja meja presega +90°C, je vgradnja polipropilena nemogoča. Potem ostanejo edina možnost jeklene cevi.

V nobenem primeru ne smete namestiti kovinsko-plastičnih vodov. Kljub dobri toplotni izolaciji bodo dvižni vodi za ogrevanje iz njih zelo nezanesljivi. To je posledica občasnih padcev tlaka v sistemu. Vrzeli se najpogosteje pojavljajo pri povezovalnih sklopih, ki so izdelani iz sponk.

Po izklopu grelnega dvižnega voda, preden ga prvič zaženete, je potrebno opraviti tlačni preizkus. Šele po tem se lahko hladilno sredstvo dovaja v tokokrog.

Pravila za priključitev radiatorjev na dvižni vod

Zamenjava dvižnega voda je najpogosteje povezana s splošno posodobitvijo ogrevalnega sistema. Hkrati niso nameščene samo nove cevi, temveč tudi radiatorji in baterije. Pomembno je izbrati pravo shemo za njihovo priključitev na sistem za oskrbo s toploto.

Najprej morate opremiti radiator, tako da lahko učinkovito opravlja svoje funkcije. Njegov pas mora vsebovati naslednje komponente:

• Zapiralni ventili. Z njegovo pomočjo lahko popolnoma omejite pretok hladilne tekočine v baterijo za njeno popravilo ali zamenjavo;
• Termostat. Potrebno je zmanjšati toplotni tok, da se zmanjša površinska temperatura;
• Žerjav Mayevsky. Naprava za odstranjevanje zračnih žepov.

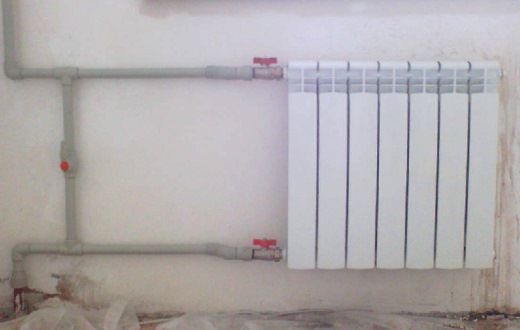

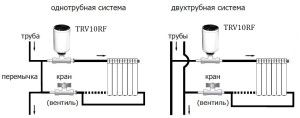

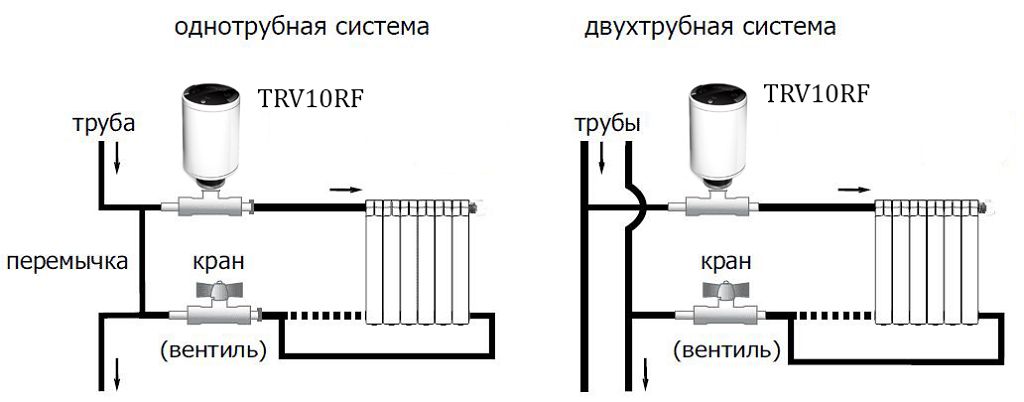

Poleg morebitne toplotne izolacije grelnih dvižnih vodov se upošteva tudi postavitev dovodnih vodov.Za enocevni sistem je treba namestiti obvod. To je kos cevi, ki povezuje dovodne in odvodne cevi radiatorja. Premer obvoda mora biti za eno velikost manjši od premera grelnega dvižnega voda. V tem primeru se je mogoče izogniti pojavu območja nizkega tlaka v sistemu.

Strokovnjaki priporočajo uporabo enakih cevi za povezavo odtoka z baterijo. To je potrebno za normalizacijo delovnih parametrov celotnega sistema, poleg tega pa bo znatno olajšalo kompleksnost namestitve. Kot dodatni ukrep se lahko vgradijo senzorji tlaka in temperature. Na ta način lahko nadzorujete kakovost storitve ogrevanja.

Da preprečite prezgodnjo zamašitev baterije, je priporočljivo namestiti cedilo. Montira se na dovodno cev pred termostatom.

Sosedje so blokirali grelni vod - kaj storiti?

Kljub temu, da je popravilo ogrevanja najbolje opraviti izven kurilne sezone, se nekateri tega pravila ne držijo. Kaj storiti, če so sosedje zamašili grelni vod in eden od ogrevalnih krogov ne deluje?

Obstaja veliko priporočil za rešitev te težave - od splošnega opomina do klica policije. Na koncu bo to pripeljalo do želenega rezultata - temperatura zraka v prostorih bo normalna. Vendar takšne metode niso pravilne. Če sumite, da so vaši sosedje blokirali grelni vod, morate storiti naslednje:

1. Pokličite družbo za upravljanje in se prepričajte, da se v hiši trenutno ne izvajajo popravila ali vzdrževalna dela.
2. Ni vam treba tekati po stanovanjih in iskati vzroka za zaustavitev. Za rešitev tega vprašanja je treba poklicati predstavnike družbe za upravljanje.Z njo je bila sklenjena pogodba za ogrevanje stanovanja.
3. Ko bo krivec odkrit, mu lahko grozi denarna kazen zaradi neuravnoteženosti ogrevalnega sistema. Ta klavzula je obvezna v pogodbi o dobavi toplote.

Samo s temi metodami je mogoče obnoviti ogrevanje. Vse druge zahtevajo preveč nepotrebnega napora in bodo povzročile tudi izgubo časa in živčnih celic. Vsak mora izpolniti svoje pogodbene obveznosti. To se nanaša predvsem na družbo za upravljanje.

V videoposnetku se lahko seznanite s funkcijami zamenjave grelnega voda:
