Lastnosti jeklenih cevi in ​​radiatorjev za ogrevalne sisteme

Izbira komponent za ogrevalni sistem bo vplivala na učinkovitost njegovega delovanja. Posebno pozornost je treba nameniti lastnostim delovanja. Neposredno so odvisni od materiala izdelave. Zato je pomembno poznati osnovne parametre jeklenih radiatorjev in ogrevalnih cevi: njihove značilnosti, dimenzije in tehnične lastnosti.

Značilnosti delovanja jeklenih cevi in ​​radiatorjev pri ogrevanju

Pred namestitvijo jeklenih radiatorjev za ogrevanje je treba ugotoviti njihove lastnosti in dejavnike, ki vplivajo na njihovo delovanje. Pogosto je hladilno sredstvo v ogrevalnih sistemih voda. Določa trajanje delovanja komponent sistema brez vzdrževanja.

Uporaba jekla kot glavnega materiala za izdelavo grelnih elementov je posledica dostopnih stroškov, relativne enostavnosti obdelave in dobrih tehničnih lastnosti. Jeklene grelne plošče in cevi imajo enake lastnosti.Vendar pa se med delovanjem pojavijo negativni vidiki. Sestavljeni so iz zmanjšanja debeline stene in zmanjšanja toplotne prevodnosti.

To je posledica dejstva, da so jeklene cevi za ogrevanje in baterije iz tega materiala značilne naslednje lastnosti:

• Videz korozije. Proces oksidacije je naraven ne glede na prostornino jeklenega radiatorja. Za zmanjšanje hitrosti mora voda vsebovati minimalno količino kisika;
• Groba površina. To vpliva na indikator hidravličnega upora;
• Majhna teža. Pogosto je namestitev jeklenih radiatorjev mogoče opraviti brez pomočnikov. To je posledica majhne debeline stene - od 0,8 do 1,2 mm;
• Izguba videza zaradi slabe kakovosti barvanja. Priporočljivo je izbrati model baterije, katerega površina je prašno obdelana.

Standardne tehnologije namestitve lahko povzročijo tudi težave. Če so grelni radiatorji iz jeklene pločevine nameščeni brez težav, je za pritrditev cevi potreben varilni stroj. Povezovanje montažnih enot z navojnimi spojkami ni učinkovito.

Pogosto je življenjska doba jeklenih ogrevalnih cevi neposredno odvisna od kakovosti zvara. Za njegovo oblikovanje je potrebno pravilno izbrati elektrode in način delovanja varilnega stroja.

Modeli jeklenih radiatorjev

Za razliko od cevi se priljubljenost uporabe jeklenih baterij ne zmanjšuje. To je posledica velikega izbora modelov in možnosti izbire več vrst modelov. Toda hkrati pregledi jeklenih radiatorjev za ogrevanje kažejo, da je kakovost izdelka odvisna od parametrov uporabljenih materialov in skladnosti s tehnologijo montaže.

Ne glede na izbrani model so njegovi parametri, ki določajo, odvajanje toplote, skupne dimenzije in načini povezave. Od teh značilnosti bo odvisna namestitev jeklenih radiatorjev za ogrevanje in nadaljnja pravila delovanja.

Trenutno lahko izbirate med tremi vrstami jeklenih baterij:

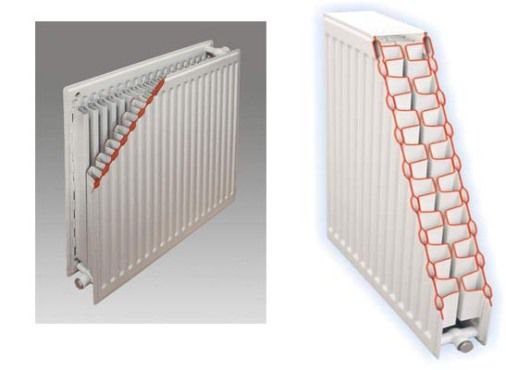

• Panel. So proračunska možnost za ogrevalne instalacije, čeprav obstajajo tudi dragi modeli. Ploščati jekleni radiatorji so sestavljeni iz cevi majhnega premera, ki so preko ploščnih toplotnih izmenjevalnikov povezane z grelnimi ploščami. Moč je določena z njihovim številom in skupnimi dimenzijami;
• cevasto. Najdemo jih veliko manj pogosto od zgoraj opisanih. To je posledica zapletenosti izdelave. Kljub dejstvu, da so pregledi cevnih jeklenih grelnih radiatorjev skoraj vedno pozitivni, je njihov obseg majhen;

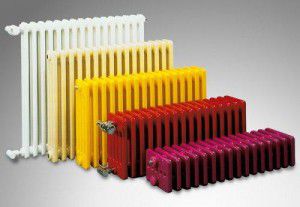

• Sekcijski. Navzven izgledajo kot litoželezne baterije. Lahko so sestavljeni tudi iz več delov, ki so med seboj povezani z navojnimi komponentami. Razlika je v značilnostih materiala izdelave. Jeklo ima večjo toplotno prevodnost kot lito železo. Zato so za prve značilne majhne toplotne izgube pri prenosu energije.

Poleg tega se pri izbiri upoštevajo dimenzije jeklenih radiatorjev za ogrevanje, njihov nazivni in maksimalni tlak ter temperaturni režim dovoda ogrevanja.

Za centralizirane sisteme ogrevanja uporaba jeklenih ploščatih radiatorjev ni priporočljiva. Hitro odpovejo med tlačnimi skoki, značilnimi za to vrsto oskrbe s toploto.

Metodologija za izračun moči jeklenih radiatorjev za ogrevanje

Ena od glavnih značilnosti ogrevalnih komponent je njihova nazivna moč. Pravilen izračun jeklenih radiatorjev za ogrevanje je mogoče izvesti na več načinov. Najprej je treba izračunati značilnosti sistema, kjer bodo nameščene baterije, in izračunati nazivno moč oskrbe s toploto.

Največja življenjska doba jeklenih cevi in ​​radiatorjev je neposredno odvisna od obremenitve in delovnih pogojev. Če ga želite povečati, morate pred nakupom opraviti pravilen izračun. Če želite to narediti, morate ugotoviti toplotne izgube v prostoru, določiti njegovo površino in prostornino. Nato se za izbiro uporabi tabela za izračun jeklenih radiatorjev.

Najenostavnejša formula za izračun jeklenih radiatorjev za ogrevanje upošteva odvisnost prostornine prostora in toplotnih izgub:

Р=V*40*R

kje R — zahtevana nazivna moč radiatorja, V – skupna prostornina prostora, 40 W – normativ toplotne moči na 1 m², R – toplotne izgube v stavbi.

Za določitev zadnjega parametra je treba ugotoviti lastnosti materiala za izdelavo zunanjih sten, oken in vratnih konstrukcij. Odločilni faktor je koeficient odpornosti na prenos toplote. To je mogoče ugotoviti iz standardnih tabel gradbenih materialov.

Metoda izbire dimenzij jeklenih radiatorjev za ogrevanje je naslednja:

1. Določena je nazivna moč baterije.
2. Iz podatkov v zgornji tabeli se izbere optimalen model.
3. Še enkrat se preveri skladnost parametrov grelnega radiatorja iz jeklene plošče z izračunanimi podatki.

Pomembna je tudi količina hladilne tekočine, ki se lahko prilega baterijam.Za izračun prostornine jeklenega radiatorja za ogrevanje morate poznati njegovo vrsto in splošne dimenzije. Vendar je najbolje uporabiti podatke iz tehničnega potnega lista. Običajno določa pravila za namestitev jeklenih radiatorjev za ogrevanje in njihove glavne parametre delovanja.

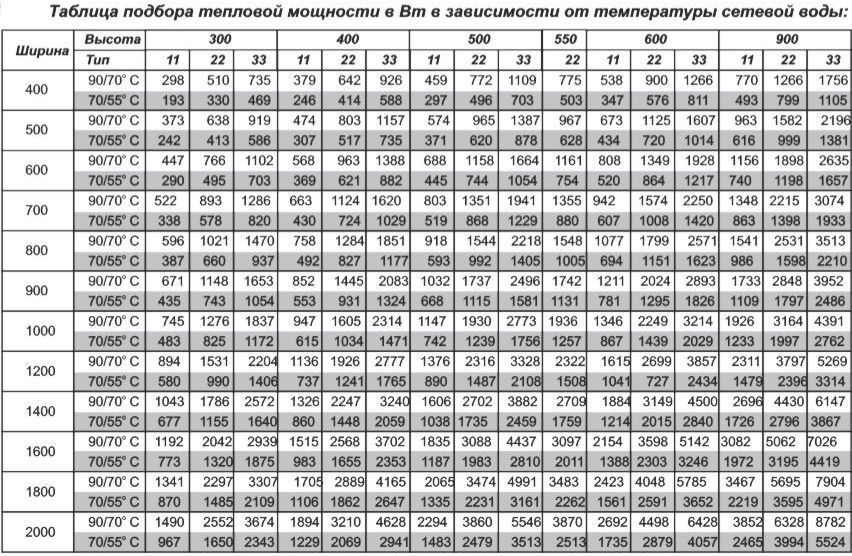

Izbira naprave za oskrbo s toploto poteka na podlagi podatkov proizvajalca. Model lahko določite s tabelo za izračun jeklenih radiatorjev, ki je sestavljena za vsako vrsto modelov posebej.

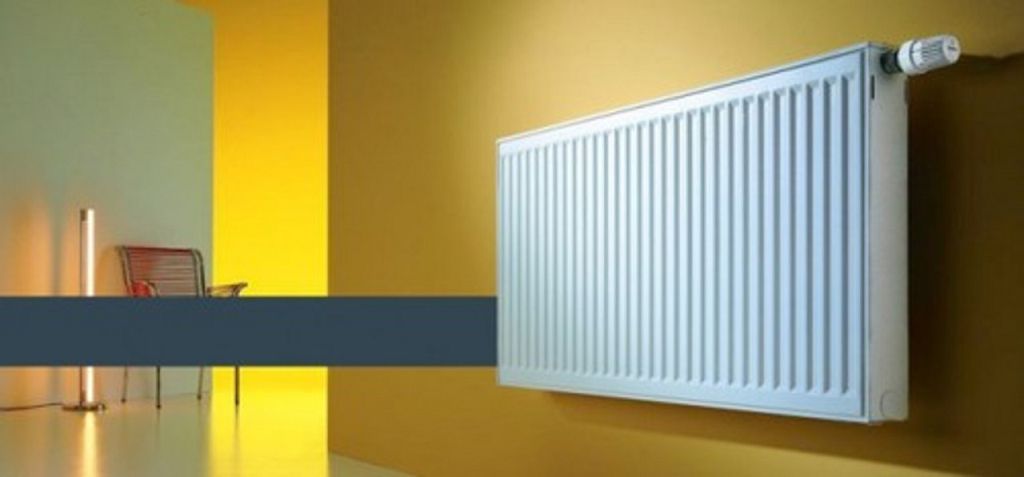

Pravila za namestitev jeklenih radiatorjev

Tehnologija vgradnje komponent ogrevalnih sistemov je neposredno odvisna od izbranega modela. Ena od prednosti jeklenih ploščatih radiatorjev je njihova velika teža. Tisti. zmanjša se obremenitev stene, kjer bodo nameščeni. Pomembno je izbrati pravo mesto namestitve. Če želite to narediti, morate pri namestitvi jeklenih radiatorjev upoštevati določen postopek.

Najprej se določi mesto namestitve. Običajno je to zunanja stena, skozi katero prihaja do največjih toplotnih izgub. Za razliko od jeklenih ogrevalnih cevi morajo imeti radiatorji maksimalno toplotno moč. Če je namestitev izvedena pod oknom, mora baterija pokrivati ​​konstrukcijo za 2/3. To bo izboljšalo stopnjo konvekcije zračnih tokov.

Pri nameščanju jeklenih radiatorjev je priporočljivo upoštevati naslednja pravila:

• Presek osrednje osi baterije mora sovpadati z istim parametrom zasnove okna. Dovoljeno odstopanje - 2,3 cm;
• Najmanjša razdalja od talne ravnine do jeklene grelne plošče se giblje od 6 do 10 cm;
• Nadzor lokacije.Ta parameter se preverja z uporabo ravni zgradbe. Vse naprave za oskrbo s toploto v enem prostoru morajo biti na isti višini;

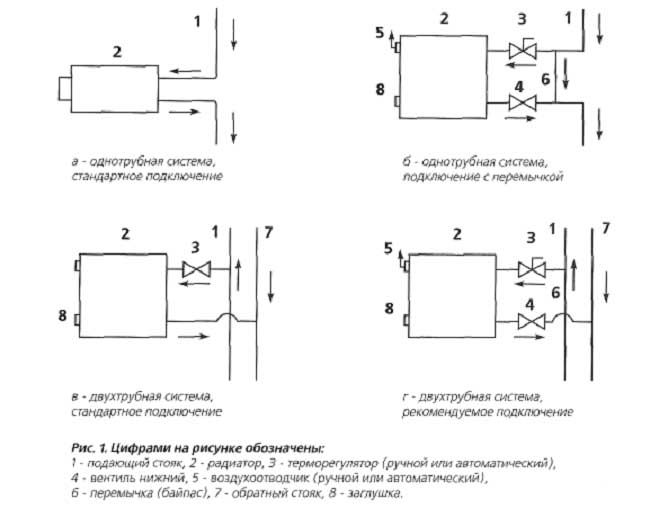

• Izberite način povezave - stranski, zgornji ali spodnji. Pregledi jeklenih grelnih radiatorjev kažejo na dober videz naprave s spodnjim priključkom. Vendar je to odvisno od specifičnega modela baterije;
• Skladnost z vrstnim redom namestitve. Najprej so nameščeni jekleni radiatorji za oskrbo s toploto, nato pa so priključeni na sistem;
• Namestitev dodatnih komponent. Sem spadajo zaporni ventili, termostati, pipe Mayevsky.

Po zaključku vgradnje jeklenih radiatorjev za oskrbo s toploto se izvede tlačni preizkus in preveri celovitost spojev. Pri polnjenju sistema s hladilno tekočino je potrebno odpreti ventil Mayevsky, da odstranite zrak.

Vsi modeli radiatorjev za oskrbo s toploto iz jeklene pločevine imajo neločljivo zasnovo. Ne morejo zmanjšati ali povečati ogrevalne površine. To se upošteva pri izbiri.

Priporočila za uporabo jeklenih radiatorjev za ogrevanje

Pomembna točka je skladnost s pravili delovanja. Po pravilnem izračunu jeklenih radiatorjev za oskrbo s toploto morate izbrati ustrezen model. V tem primeru morate biti pozorni na kakovost zvarov, način barvanja in debelino ogrevalne površine.

Ko grelna komponenta deluje, se njene lastnosti spremenijo. To je posledica izpostavljenosti vroči vodi, pojava korozijskih procesov in možnih mehanskih poškodb. Za podaljšanje življenjske dobe jeklenih grelnih plošč najprej preberite navodila za uporabo.Vendar obstajajo splošna pravila, katerih izvajanje je obvezno:

• Preverjanje zanesljivosti povezave z ogrevalnimi vodi. Po potrebi se zamenjajo tesnila ali zaporni ventili;
• Zardevanje. Med delovanjem se lahko prostornina jeklenega radiatorja za oskrbo s toploto spremeni. Razlog za to je vodni kamen, ki se nabira na notranjih stenah cevi. Za odstranitev se lahko uporabi hidravlično ali kemično izpiranje;
• Izguba videza. To velja predvsem za tiste modele, katerih površine so bile pobarvane z uporabo metode brez praška. Za njegovo obnovo je potrebno uporabiti posebne toplotno odporne barve. Alternativna možnost je namestitev okrasnih plošč;
• Periodični pregled pritrditve jeklenih ploščatih radiatorjev za oskrbo s toploto. Zmanjšana zanesljivost montažnih elementov je glavni razlog za pojav tujega hrupa med ogrevanjem.

To so osnovna priporočila za delovanje jeklenih grelnih elementov. Poleg tega je treba upoštevati načine delovanja sistema.

Če analiziramo preglede jeklenih radiatorjev za ogrevanje, lahko ugotovimo, da je glavni vzrok okvare preseganje nazivnega tlaka. Da bi se izognili temu pojavu, je treba namestiti odzračevalni ventil, odzračevalno režo in ekspanzijsko posodo.

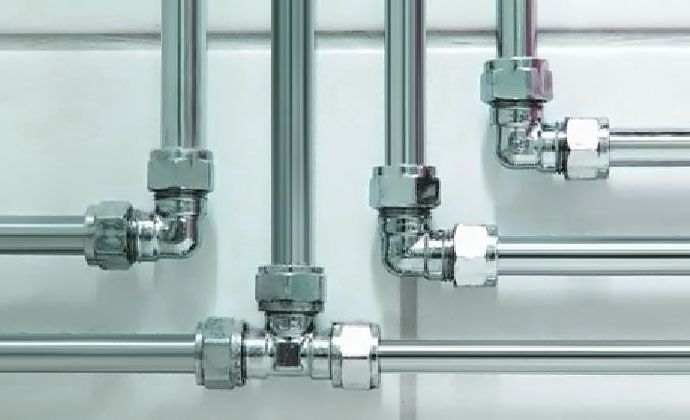

Prednosti in slabosti jeklenih ogrevalnih cevi

Zaradi pojava polimernih materialov za oskrbo s toploto postaja uporaba jeklenih cevi v standardni shemi vse manj pomembna. Vendar so v nekaterih primerih edina možnost. To je posledica njihovih edinstvenih lastnosti.

Potrošnika zanima predvsem življenjska doba jeklenih cevi za oskrbo s toploto.Določajo ga sistemski parametri, pa tudi začetne značilnosti materiala izdelave. Debelejša kot je stena cevi, daljša je njena življenjska doba brez vzdrževanja. Vendar pa to poveča težo konstrukcije, kar vpliva na kompleksnost namestitve. Poleg teh lastnosti je treba pri analizi ustreznosti izbire jeklenih cevi za oskrbo s toploto upoštevati naslednje dejavnike:

• Zaščita pred korozijo. Če želite to narediti, je potrebno barvati zunanjo površino cevi;
• Izpiranje sistema. Izvaja se po predhodno sestavljenem urniku. Pri izbiri metod se upoštevajo lastnosti materiala cevi;
• Dobra mehanska trdnost. Pogosto se uporabljajo za izdelavo ogrevalnih registrov. Vendar pa to poveča prostornino hladilne tekočine v sistemu;
• Posebna pozornost je namenjena kakovosti povezave. Spajanje cevi je najbolje narediti z varilnim strojem.

Montaža jeklenih toplovodov je pomembna v industrijskih prostorih, poslovnih in javnih zgradbah. Razlog za to je visoka stopnja mehanske trdnosti. Vgradnja v avtonomne sisteme ogrevanja hiš in stanovanj je nepraktična. Namesto tega je najbolje uporabiti polimerne analoge.

Proizvajalci navedejo svoj notranji premer v nomenklaturi jeklenih cevi. To je treba upoštevati pri izračunu količine hladilne tekočine v sistemu ogrevanja.

Mnenja o jeklenih ogrevalnih ceveh in radiatorjih

Eden od načinov za določitev ustreznosti vgradnje določenega ogrevalnega elementa je branje pregledov jeklenih radiatorjev za oskrbo s toploto. Prikazujejo dejanske značilnosti delovanja naprave, ki nakazujejo njene prednosti in slabosti:

• Dolgo časa smo imeli v hiši jeklene cevi za ogrevanje.Ko smo jih zamenjali s polipropilenskimi, smo občutili razliko. Ni jih treba barvati, toplotne izgube pa so zmanjšane. Vendar so polimerne cevi v zanesljivosti slabše od jeklenih;
• V sinovi šoli so stare litoželezne radiatorje zamenjali z jeklenimi. A očitno so varčevali tam, kjer jim ni bilo treba. Pozimi so se občasno pojavila puščanja, po prvi ogrevalni sezoni je na nekaterih odpadla barva;
• Za dokončanje ogrevalnega sistema smo nabavili jeklene radiatorje Kermi. Kakovost je nad pohvalami. Pritrdilni elementi so zanesljivi, tudi pri tlačnih sunkih ni tujega hrupa. Dodatno so bili nameščeni termostati.

Pri izbiri jeklenih radiatorjev in cevi za ogrevanje je potrebno narediti predhodni izračun parametrov. Če želite to narediti, lahko uporabite posebne programe ali izvedete izračune ročno. Za največjo natančnost izračuna je najbolje uporabiti dve metodi.
