Ogrevalna shema in vgradnja kotla na trda goriva

Učinkovito, priročno in poceni ogrevanje v zasebni hiši s kotelom na trda goriva postopoma nadomešča tradicionalne plinske in električne analoge. Poleg tega, da je ta način ogrevanja stavb ekonomičen, je povpraševanje med lastniki nepremičnin, ki niso priključene na centralne komunikacije. Naprave se lahko uporabljajo kot glavni in rezervni vir toplote. V majhnih podeželskih hišah preprosto ne morete storiti brez teh naprav, saj bodo preprečili, da bi njihovi lastniki zmrznili tudi v najhujših zmrzali. Ogrevalne kotle lahko namestite sami, brez vključevanja najetih delavcev in brez pridobitve dovoljenja. Da bi ogrevalni sistem deloval učinkovito in zanesljivo, morate preučiti vrste ogrevalne opreme, njene značilnosti in obseg uporabljenega goriva.

Merila za izbiro kotla za zasebno hišo

Ni enotnih priporočil glede značilnosti ogrevalnega sistema za zasebni dom. Vsaka stavba, pa tudi prioritete ljudi, ki živijo v njej, je individualna.Vendar pa obstajajo številne zahteve, ki jih je treba upoštevati v vseh primerih.

Pri izbiri kotlov na trda goriva veljajo naslednja merila:

• Stroški opreme, komponent in namestitvenih del. Ne bi smeli kupiti poceni namestitve, saj je značilna nizka zmogljivost in nezanesljivost.
• Sortiment trdih goriv na trgu. Priporočljivo je izbrati naprave za gorivo, ki je vedno na voljo in je poceni.
• Enostavnost uporabe opreme. Enostavnost vzdrževanja, popravila in izgorevanja.
• Učinkovitost kotla. Stroški proizvodnje enote energije.
• Možnost skladiščenja in skladiščenja izbranega goriva.
• Varnost delovanja opreme v smislu nevarnosti požara, dima in zaustavitve v primeru okvar.

V ospredje je priporočljivo postaviti vprašanje izbire goriva. Vnaprej je treba izračunati, koliko bo stala kurilna sezona, in se šele po tem dokončno odločiti. Poleg tega morate svoje telesne zmogljivosti in zdravstveno stanje uskladiti s procesom delovanja grelnika. Potruditi se boste morali, da boste prenašali težke predmete, jih nosili po stopnicah in ponoči vstajali, da boste napolnili peč. In tega ne zmore vsak.

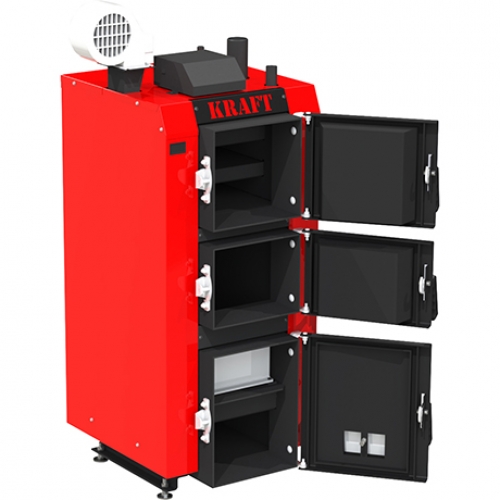

Vrste kotlov na trda goriva

Glede na stopnjo funkcionalnosti so ogrevalne naprave razdeljene na naslednje vrste:

• Enokrožni. Uporablja se samo za ogrevanje prostorov.
• Dvokrožni. Uporabljajo se hkrati za ogrevanje in pripravo tople vode za gospodinjske namene. Zaloga tekočine je v hranilniku toplote, ki zagotavlja enakomerno temperaturo vode v sistemu.

Odvisno od vrste uporabljenega goriva so kotli izdelani iz jekla ali litega železa.

Tradicionalno, direktno zgorevanje

Tovrstni izdelki se uporabljajo za ogrevanje prostorov, odkar se je človeštvo naučilo proizvajati kovino. So komora z okni za polnjenje goriva in pepela. Material se nalaga na rešetke, skozi katere vstopa zrak in pada pepel.

Prednosti tradicionalnih kotlov:

• enostavnost;
• zanesljivost;
• dostopna cena;
• možnost izdelave sami;
• možnosti izdelave v različnih modifikacijah.

Pomanjkljivost je, da imajo tradicionalne peči nizko učinkovitost. Drva v njih zgorijo v nekaj urah;

Piroliza

To so zapletene in drage plinske enote, v katerih zgorevanje goriva poteka v več fazah. Prva faza vključuje sušenje in segrevanje lesa. Nato se vname, sprosti se plin in les se spremeni v premog. V končni fazi se plin vname, medtem ko premog še naprej tle. Zrak dovaja v zaprto komoro električni ventilator.

Prednosti naprave:

• visoka učinkovitost;
• nadzor zgorevanja;
• popolno recikliranje goriva;
• odlično odvajanje toplote.

Edina pomanjkljivost zasnove je njegova cena. Kljub temu pride do vračila že po prvi kurilni sezoni. Poleg tega je električni kotel odvisen od stalne oskrbe s tokom. Če ga ni, se ventilator ustavi in ​​zgorevanje se ustavi.

Dolgotrajno gorenje

Posebnost takšne peči na drva je, da zračnik ni nameščen od spodaj, ampak od zgoraj.Zahvaljujoč tej zasnovi pride do zgorevanja le na zgornji ravni. Ogenj postopoma upada, ko se les porabi.

Prednosti izdelka:

• dolgo gorenje;
• pomanjkanje pogostega polnjenja goriva;
• učinkovitost;
• enostavnost oblikovanja;
• možnost nalaganja velike količine goriva.

Edina pomanjkljivost naprave z dolgim ​​gorenjem je njena velikost. Da bi zagotovili izvajanje načela delovanja, je potrebno izdelati peči velike višine in premera.

Peleti

Telo naprave je sestavljeno iz dveh komor. V prvem so shranjene kapsule, v drugem pa pride do njihovega zgorevanja. Gorivo se dovaja samodejno, ko se porabi. Kot gorivo se uporabljajo peleti, stisnjeni iz lesnih odpadkov.

Prednosti oblikovanja:

• visok prenos toplote;
• intenzivna proizvodnja toplote;
• dolgoročno delovanje na eni bencinski črpalki;
• poceni gorivo;
• prisotnost avtomatizacije, ki zagotavlja nadzor in varnost.

Edina slaba stran izdelkov je njihova cena. Takšne naprave se najbolje odločijo za tiste, ki ne želijo ves dan delati kot gasilec. Prostornina bunkerja zadostuje za 24-48 ur neprekinjenega delovanja.

Navodila za namestitev

Ko ste se odločili za ogrevanje v zasebni hiši z lastnimi rokami, morate pravilno namestiti kotel na trda goriva. Osnovni princip delovanja enote je višinska razlika med spodnjim in zgornjim delom vodnega kroga. Poleg tega je za ustvarjanje dobrega oprijema potrebna visoka cev. Če ima hiša tračne temelje, je za namestitev opreme priporočljivo uporabiti kletni nivo. Če to ni mogoče, ga boste morali namestiti v prvem nadstropju.Da bi zagotovili dobro kroženje hladilne tekočine, boste morali namestiti majhno centrifugalno črpalko.

Pred začetkom namestitvenih del je potrebno pripraviti prostor za namestitev kotla.

Zaporedje dela je naslednje:

1. Odstranite vse vnetljive predmete.
2. Naredite trdno podlago za napravo iz betona.
3. Lesene izdelke pokrijte s ploščami iz železa ali azbestnega cementa.
4. Poskrbite za učinkovito prezračevanje. Treba je predvideti možnost izpada električne energije in narediti dovodni in izpušni sistem, ki deluje na naravni vlek.

Najboljše mesto za postavitev kotla je stranska stena. S tega mesta je priročno voditi cevovod in dimnik.

Montaža generatorja toplote in dimnika

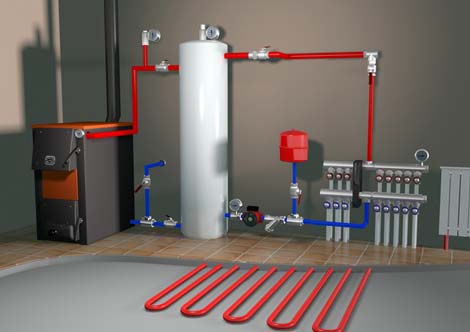

Priporočljivo je, da kotel na trda goriva vgradite skupaj z hranilnikom za toplo vodo. Ta posoda je nameščena med pečjo in oblogo. Na sistem ga lahko priključite v fazi gradnje ali med delovanjem sistema.

Namembnost objekta:

1. Zaščita sistema pred pregrevanjem. Rezervoar absorbira pregreto vodo in jo meša z relativno hladno vsebino. To odpravlja možnost pretrganja tokokroga zaradi nastajanja pare.
2. Shranjevanje energije. Pufer zbira toploto in, ko se medij v sistemu ohladi, vanj dovaja toplo vodo. Če imate števec z dvema vrhoma, se energija kopiči ponoči, ko je njen strošek 2-krat nižji.
3. Preklapljanje. Naprava povezuje vse priključene enote, ki delujejo na plin, elektriko in trdo gorivo, v en krog. Pojavi se porazdelitev energije, razlike v tlaku in temperaturi se izravnajo.

Za delo boste potrebovali naslednja orodja in materiale:

• merilni trak, nivo, kvadrat;
• udarni vrtalnik, izvijač, brusilnik;
• kladivo;
• spajkalnik za plastiko;
• polipropilenske cevi in ​​fitingi;
• marker;
• zaščitna očala in rokavice.

Namestitev ogrevalnega sistema poteka v naslednjem zaporedju:

1. Uporaba oznak v skladu z izdelanim diagramom.
2. Okrepitev podlage za kotel.
3. Pritrdilne objemke za cevi in ​​zapore za radiatorje.
4. Montaža peči, njena izravnava in pritrditev.
5. Vlečenje plastičnih cevi, montaža pip in armatur.
6. Preverjanje tesnosti tokokroga.
7. Montaža dimnika.
8. Izvedba nadzornega požara.

Ločeno vprašanje je montaža izpušnega sistema. Izdelan je iz jeklenih cevi ali sendvič profilov. Glede na arhitekturo objekta se odločimo za zunanjo ali notranjo montažo dimnika. Notranja možnost vam omogoča uporabo toplote iz dimnika za ogrevanje prostorov in vodnega kroga. Dobra stran zunanjega je, da vam ni treba delati lukenj v stropu ali izvajati hidroizolacijskih del.

Shema povezave kotla

Priključni diagram za kotel na trdo gorivo je izbran glede na njegovo moč, število nadstropij in površino stavbe. Prednost ima enocevna ali dvocevna izvedba

Priključitev kotla TT se lahko izvede na enega od naslednjih načinov:

• ravna črta z zaprto konturo (Leningradka);
• s tripotnim ventilom;
• z ogrevanimi tlemi in radiatorji;
• z grelnim rezervoarjem in hranilnikom.

Pri nameščanju ogrevalnega sistema je treba vsakemu radiatorju, če ni prvotno predvideno v njegovi zasnovi, dopolniti ventil Mayevsky za odzračevanje zraka.Poleg tega morate upoštevati, da se voda pri segrevanju razširi. Da bi preprečili nastanek visokega tlaka v sistemu, mora biti opremljen z zaprto ekspanzijsko posodo.
