Stalna in nemotena oskrba s toplo vodo velja za najpomembnejši pogoj za udobje v 21. stoletju. Priključitev kotla v stanovanje, podeželsko hišo ali podeželsko hišo vam omogoča, da rešite težavo. Naprave se med seboj razlikujejo po zasnovi in namenu, zato je pomembno izbrati pravi grelec. Nasveti za namestitev vam bodo pomagali narediti vse sami.
Splošne informacije
Kotel po znanstveno-tehniškem slovarju je naprava za segrevanje vode pod vreliščem.
Doma so energenti, ki se uporabljajo za ogrevanje, zemeljski ali utekočinjeni plin in elektrika.
Naprave za avtomatizacijo vzdržujejo temperaturo vode v določenem območju. Človeška udeležba v procesu je minimalna.
Obstajajo skladiščne in pretočne strukture, neposredno in posredno ogrevanje. Obstajajo modeli za stensko ali talno montažo.
Naprave so enostavne za upravljanje, vendar mora biti kotel pravilno nameščen - od tega je odvisno delovanje naprave in varnost uporabnika.
Izbira glede na vrsto hrane
Glavne vrste nosilcev energije za naprave za ogrevanje vode doma so električna energija in plin iz centraliziranega omrežja. V nekaterih primerih se v jeklenkah uporablja utekočinjen plin.
Za pravilno odločitev o izbiri vrste kotla ocenite:
- prisotnost plinovoda v hiši ali stroški nove povezave z omrežji za oskrbo s plinom;
- primernost prezračevalnega sistema za delovanje plinske naprave, sposobnost organiziranja odstranjevanja produktov zgorevanja skozi gradbene konstrukcije zunaj doma;
- dovoljena poraba električne energije v stanovanju ali gospodinjstvu;
- stanje vhodnega kabla in električnega omrežja v hiši.
Če je plin že priključen, se vloži vloga za spremembo projekta z zahtevo za vgradnjo dodatne naprave. Postopek je počasen in drag.
Če kotel ni pravilno nameščen in upravljan, plinska oprema povzroči eksplozije in požare. Metan je smrtonosen pri vdihavanju. Vsa dela morajo izvajati pooblaščene organizacije ali podjetniki.

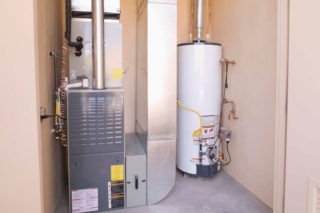

Sodobni pretočni plinski ogrevalni stebri zahtevajo luknjo v steni ali stropu, da se koaksialna cev vodi zunaj zgradbe. V sodobnem stanovanju zaradi zasnove prezračevalnih jaškov ni mogoče namestiti plinskega bojlerja.
Grelniki vode iz ustekleničenega plina so avtonomni, vendar zahtevajo posebno znanje za zamenjavo opreme z zemeljskega plina na utekočinjen plin. To lahko storijo le strokovnjaki.
Namestitev električnih grelnikov vode ne zahteva odobritve dobaviteljske organizacije, vendar obstajajo pomembne omejitve:
- ocena vhodnega stroja;
- stanje ožičenja;
- prisotnost ozemljitve ali tehnična sposobnost, da jo naredite sami.
Zmogljivi pretočni električni grelci porabijo do 7 kW. Za napajanje morajo vhodni odklopnik in ožičenje prenesti tok do 30 A.
V dacha skupnostih s starimi električnimi omrežji je nemogoče povezati in zagotoviti brezhibno delovanje takšnih modelov. Manjši aparati lahko segrejejo le toliko vode, da pomijete posodo in se tuširate – kopel bo trajala predolgo.
V pogojih slabe kakovosti napajanja se izberejo skladiščni izdelki, ki se postopoma segrejejo.
Direktno ogrevani zalogovniki niso primerni za pripravo pitne vode. Rezervoarja ni mogoče sprati do zahtevanega stanja, zato lahko preostala voda vsebuje patogene bakterije.
Možne možnosti oblikovanja

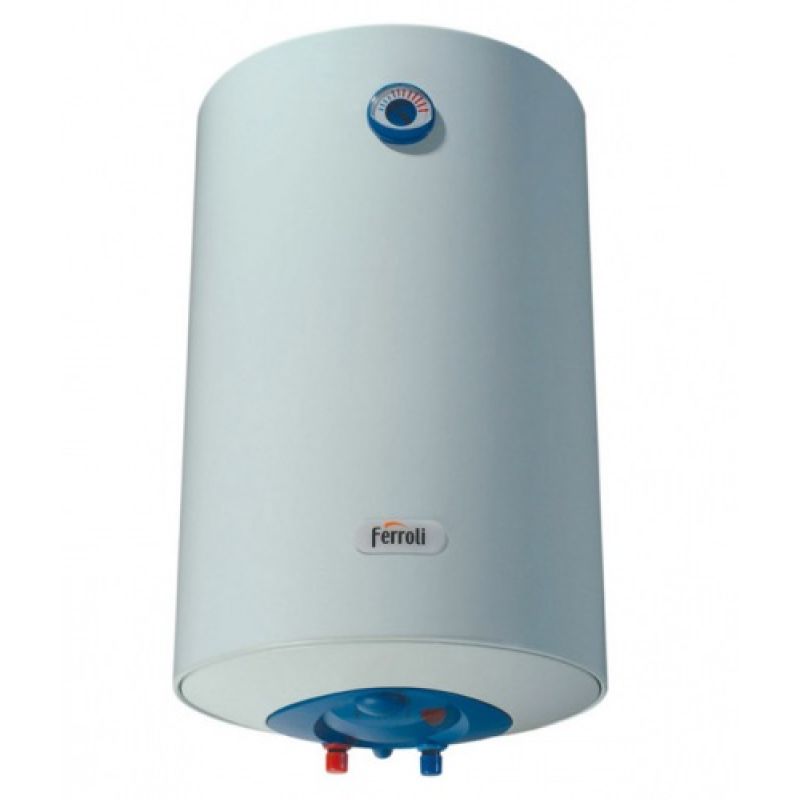

Izbira grelnika je odvisna od nalog. Električni akumulacijski kotel je posoda z vodo, katere temperatura se vzdržuje v določenem območju. Glede na količino zahtevane tekočine se izbere bojler, ki lahko sprejme od 5 do 300 litrov vode.
Majhni grelci so kompaktni, ne zavzamejo veliko prostora in jih je mogoče obesiti na steno. Izdelki so sposobni pripraviti majhno količino vode za pomivanje posode, pranje in hitro tuširanje za eno osebo. Naprave so primerne za dachas ali stanovanja za rezervno oskrbo s toplo vodo med preventivnimi zaustavitvami v mestih.
Tričlanska družina morda potrebuje prostornino do 50 - 100 litrov za jutranje/večerne higienske postopke.
Zmogljivosti pretočnih grelnikov so neposredno odvisne od moči. Gospodinjski kotel do 1,5 kW zadostuje za pomivanje posode in toplo prho. Če so potrebe večje, se kupi močnejša naprava.
Indirektno ali neposredno ogrevanje
Način ogrevanja vode je lahko neposreden ali posreden. Primeri naprav za direktno ogrevanje so plinski grelnik vode ali pretočni grelnik vode. Načelo delovanja je preprosto - goreči plin deluje na toplotni izmenjevalnik, skozi katerega teče voda. Pri električnih grelnikih z neposrednim vžigom voda teče okoli vročega grelnega elementa.
V kotlih za indirektno ogrevanje je vmesna povezava. Prednost takih izdelkov je hitro segrevanje vode za distribucijo potrošnikom. Pomanjkljivost je visoka moč naprav.
Shema dela:
- plin/električni tok segreje hladilno tekočino v rezervoarju za shranjevanje;
- V notranjosti je cev za izmenjavo toplote, katere vsebino segreva hladilna tekočina.
- Naprave same nimajo grelnih elementov.
Sheme povezav
Namestitev kotla lahko opravi vsakdo z minimalnimi spretnostmi pri delu z gospodinjskimi orodji. Bolje je razmisliti o vseh podrobnostih na primeru namestitve stenskega akumulacijskega električnega grelnika. Tip toka je nameščen na enak način.
Običajno so vse faze razdeljene na splošna gradbena, vodovodna in elektroinštalacijska dela.
Izbira lokacije in montaža
Večina proizvajalcev priporoča 4-kratno nosilnost pritrdilnih elementov. Če aparat tehta 10 kg, ko je napolnjen z vodo, morajo sidra ali vijaki prenesti obremenitev 40 kg.
Komplet izdelka vedno vključuje dele za namestitev.
Kotel je obešen na glavne stene s standardnimi pritrdilnimi elementi. Predelne stene iz lesa in votle opeke so prevrtane. Za pritrditev nosilca uporabite navojne čepe ali vijake ustrezne dolžine in premera. Dodatni nosilci so nameščeni v stene iz mavčnih plošč. Dobra možnost bi bila namestitev grelnika vode v kuhinji ali v stranišču, če je kopalnica ločena.
GOST R 50571.11-96 Omogoča namestitev grelnika vode neposredno nad kadjo, če so izpolnjeni vsi električni varnostni pogoji. Vendar je bolje, da električni aparat postavite zunaj območja - na nasprotno ali sosednjo steno. To olajša izpolnjevanje zahtev glede ožičenja.
Cevni priključek
Na dnu stenskega kotla in na strani talnega kotla sta armatura za priklop hladne vode (označeno z modro) in odvod (rdeča). Pri povezovanju jih ni mogoče zamenjati.
V naseljenih območjih je oskrba z vodo lahko organizirana različno kakovostno, zato niso redki vodni udari in nenadni skoki tlaka v vodovodu.
Obstajata dva načina povezave:
- z namestitvijo varnostne skupine;
- brez posebnih zaščitnih naprav.
Druga možnost se uporablja, če je zaščita vgrajena v grelnik vode ali tehnične značilnosti opreme omogočajo delovanje pod visokim pritiskom.
Stroški varnostnih naprav so majhni v primerjavi s ceno kotla, če je potrebna zamenjava zaradi uničenja. Bolje je namestiti GB - to ne bo veliko povečalo ocene.
Shema se uporablja, če kotel služi kot rezervni vir vode v primeru izklopa oskrbe s toplo vodo. Če hiša ni napajana s toplo vodo, je rdeča cev izključena.
Algoritem delovanja po namestitvi grelnika na steno:
- Za zapornimi ventili (1), na katere bo priključen kotel, so v cevi za hladno in toplo vodo vrezani cevniki.
- V naseljenih območjih s padci tlaka v glavnih vodovodih je priporočljivo namestiti reduktor (2) v cev za dovod hladne vode.
- Iz čevljev so izdelane veje zahtevane dolžine in konfiguracije.
- Ventili grelnika vode so potrebni za odstranitev naprave v primeru nesreče ali za izklop med delovanjem tople vode.
- Za ventilom za hladno vodo namestite povratni ventil (4). Njegov namen je preprečiti odtekanje vode iz zalogovnika v glavni vod, če je dovod hladne vode izklopljen.
- Pri kotlih z veliko prostornino je priporočljivo namestiti ventil za izpust vode. Če morate izprazniti priključek povratnega ventila, bo postopek praznjenja trajal dolgo.
- Nazadnje priključite grelec. V primeru demontaže naprave je priporočljiva uporaba hitre spojke s spojno matico (ameriško).
- Zadnji korak je napolniti grelec z vodo in preveriti priključke. Puščanje v navojnih povezavah je odpravljeno.

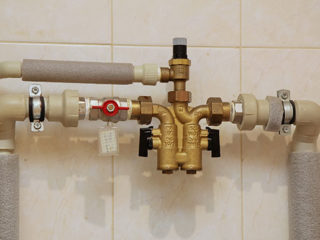

Shema povezave z varnostno skupino je podobna prejšnji, le da je za povratnim ventilom dodatno nameščen FAR - varnostni ventil 6 bar. Iz njega skozi kompresijski priključek v kanalizacijski sistem vodi kovinsko-plastična cev.
Ko se voda prekomerno segreje, se tlak v zalogovniku poveča, FAR sprosti presežek in s tem zniža tlak.
Z zapiranjem ventilov se nastavi način delovanja kotla. Pri dovajanju tople vode iz centraliziranega omrežja so krogelni ventili (3) zaprti.Tako je kotel izključen iz sheme.
Ko je centralizirana sanitarna voda izklopljena, zaprite dovodni ventil na "vročo" cev (1) in odprite zaporne ventile kotla (3). V tem primeru hladna voda vstopi v električni grelnik, po odprtju pipe na umivalniku, umivalniku ali kopalni kadi pa priteče do porabnika. Ista shema se uporablja, če v stanovanju ali zasebni hiši ni omrežja za oskrbo s toplo vodo.

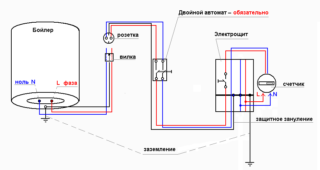

Električni priključek
Kotli katere koli zmogljivosti niso priključeni na skupno vtičnico - potrebujejo ločen trižilni napajalni vod.
Namesto vtičnice z vtičem uporabite priklop preko avtomatskega dvopolnega stikala. Naprava hkrati prekine linijo faznih in ničelnih žic. To je potrebno za zaščito pred električnim udarom.
Napajalni vod kotla mora biti opremljen z zaščitnim stikalom na diferenčni tok. Najmanjša razdalja od kopeli do stikalnih naprav je 60 cm.
Naprave so podobne po zasnovi in zaščitnih funkcijah.
Naprava za diferenčni tok primerja tokove, ki tečejo skozi fazni in ničelni vodnik. V načinu delovanja morajo biti enaki. Ko pride do puščanja na tla, na primer skozi človeško telo, se bodo tokovi razlikovali in zaščitna naprava bo v delčku sekunde odklopila kotel iz omrežja. Poleg zaščite pred električnimi udari bo diferencialni odklopnik v primeru kratkega stika izklopil breme.
Naprave so izbrane z nazivnim tokom 30 mA, kar zagotavlja zaščito pred električnim udarom.
Za povezavo izberite kabel (ne žice) s presekom, ki ustreza moči kotla. Proizvajalec grelnika vedno navede najmanjše dovoljene vrednosti v podatkovnem listu.
Električni grelniki vode morajo biti ozemljeni. V ta namen je na ohišju priključek.
Ko ima hiša dvožilno omrežje, je ločena žica s tremi vodniki priključena na kotel iz plošče. Priključek se izvede v električni plošči na lokaciji.
Za delo na razdelilni plošči se obrnite na družbo za upravljanje. Delo mora izvajati elektrotehnično osebje z ustrezno dovoljeno skupino.
Ozemljitev
V internetnih virih lahko najdete "alternativne" ozemljitvene sheme za kotle. V nobenem primeru ne delajte smrtonosnih napak:
- Povežite tretjo (nevtralno) žico iz vtičnice na vodni vod ali baterije. Če faza pride na ohišje, bo do dvižnega voda pritekla nevarna napetost - sosedje, ki odprejo vodo, bodo izpostavljeni električni razelektritvi. Metoda ne deluje, če so cevi plastične.
- Združite ničelni in ozemljitveni vodnik v vtičnici.
- Povežite več naprav na ozemljitev zaporedno.
- Povežite več ozemljitvenih vodnikov na eno vodilno sponko.
Samostojna namestitev kotla v hišo ali stanovanje ni tehnično težka in je varna, če so izpolnjene regulativne zahteve. V tem primeru bo kotel zdržal dolgo časa brez okvar.
