Shema delovanja enocevnega ogrevalnega sistema

Enocevni sistem ogrevanja vode se uporablja za ogrevanje zasebnih in občinskih hiš in stanovanj. Izberejo ga lastniki stanovanj, ki želijo namestiti vezje, ki ne zahteva velikih naložb. To je bolj donosna možnost v primerjavi z drugimi vrstami ožičenja, na primer razdelilnikom ali dvocevnim. Pri izbiri takšnega sistema je koristno, da se vnaprej seznanite z načelom njegovega delovanja, prednostmi in slabostmi, možnostmi naprave in načini povezave.

Princip delovanja

Vsak vodni sistem deluje na principu izmenjave toplote med hladilno tekočino, ki kroži po tokokrogu, in zrakom v ogrevanem prostoru. Oskrba baterij z vodo je odvisna od razporeditve prostora, kjer so nameščene. Voda se dobavlja s pomočjo postelj v vodoravnem glavnem cevovodu ali navpičnih dvižnih vodih.Vrste sistemskega ožičenja se izvajajo ob upoštevanju načina prehajanja hladilne tekočine skozi tokokrog in so razdeljene na dve vrsti:

• gravitacijski, ko se hladilno sredstvo premika zaradi gravitacije;
• s prisilno cirkulacijo.

Za stabilno delovanje katerega koli sistema je potrebno, da premer razdelilne cevi presega velikost radiatorskih priključkov. To pravilo ne velja za navpične dvižne cevi z zgornjim polnjenjem, v katerih hladilno sredstvo teče navzdol pod gravitacijo.

Razlika med enocevnim in dvocevnim sistemom

Enocevni ogrevalni sistem deluje z enotami, povezanimi z eno cevjo. Hladilno sredstvo v njem je treba zaporedno dovajati vsaki napravi. V dvocevni shemi sta dve cevi, namenjeni za dovod in povratni odtok; v tem primeru gre hladilna tekočina do baterij skozi cev in gre do ogrevalnega kotla s povratnim iztokom. Glavna razlika med enocevnim ožičenjem je, da so radiatorji priključeni na eno distribucijsko linijo.

Prednosti in slabosti enocevnega sistema

Enocevni ogrevalni sistem za katero koli stanovanje ali zasebno hišo se segreje hitreje, če ga primerjate z dvocevnim. Ob upoštevanju pravil namestitve bo sistem dobro uravnotežen, prostori pa bodo ogrevani enakomerno. Ta shema je izbrana zaradi estetskega videza, saj je za ožičenje potrebna samo ena cev. Poleg glavnih prednosti lahko pri namestitvi enocevnega tipa priključite pipo na baterijo, kar vam bo omogočilo, da jo odstranite, ne da bi morali izklopiti celoten ogrevalni sistem.Priporočljivo je, da to vezje namestite v majhne zasebne hiše, v nasprotju z dvocevno metodo.

Med pomanjkljivostmi sheme z eno cevjo so opažene težave pri uravnavanju temperature v prostorih. V ta namen morate uporabiti termične ventile iz polipropilena ali radiatorske regulatorje. Poleg prilagoditve morate ustvariti močan pritisk in namestiti močne črpalke z ekspanzijskimi posodami na najvišji točki vezja. Če je hiša dvonadstropna, mora toplotni nosilec prihajati od zgoraj. V velikih hišah je včasih potrebno povečati število odsekov v baterijah, zaradi česar morajo povečati njihovo dolžino in vložiti dodatne napore pri namestitvi.

Metode namestitve

Enocevno ogrevanje v zasebni hiši je lahko odprto ali zaprto, navpično ali vodoravno, s spodnjim ali zgornjim ožičenjem, naravnim ali umetnim kroženjem hladilne tekočine.

Sistemi z naravno in prisilno cirkulacijo

Sistem naravne cirkulacije velja za najpogostejšega. Prej je bilo enocevno standardno ogrevanje te vrste nameščeno v vseh enonadstropnih stavbah, vključno s tistimi s pečjo. Njen načrt vključuje ekspanzijsko posodo, ki se nahaja pod stropom, v katero teče voda iz kotla. Nato teče skozi gravitacijo v plinske ali avtomatske radiatorje skozi cevi.

Danes so v večini večnadstropnih in zasebnih stavb nameščeni avtomatski kotli z vgrajenimi obtočnimi črpalkami.

Če morate namestiti kotel s kompleksno avtomatizacijo, je črpalka zanj nameščena ločeno, da se izognete pregrevanju, ko gorivo segreje do ekstremnih temperatur. Sheme s prisilnim kroženjem omogočajo izvedbo projektov povečane kompleksnosti; pogosto se uporabljajo za namestitev in priključitev ogrevanih tal. Prisilna cirkulacija je pomembna za večnadstropne zgradbe ali hiše s podstrešnimi stavbami.

Odprt ali zaprt ogrevalni sistem

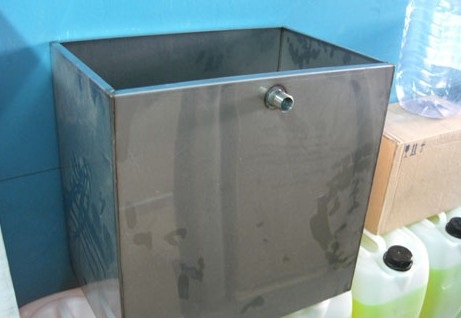

V odprtih sistemih, ki so postali zelo razširjeni, se nivo vode v rezervoarju poveča po pregrevanju in zmanjša, ko se ohladi. Dopolnjujejo jih rezervoarji s cevmi za izpust odvečne pare in atmosferskega tlaka. Avtomatizirane naprave, ki delujejo na plin, pelete ali kurilno olje, so opremljene s kompaktnimi ekspanzijskimi posodami, ki kompenzirajo minimalno raztezanje tlaka.

Ker bo sam tlak odvisen od temperature, se v odsotnosti motenj kotel sam izklopi, tlak v njem pade. Če kotel deluje na šotno gorivo, premog ali les, procesa zgorevanja v njem ni mogoče hitro ustaviti, kar lahko povzroči pregrevanje vode.

Zasnova odprtega ali zaprtega sistema mora nujno vključevati ekspanzijsko posodo, polipropilensko črpalko, ventil za izpust pare in avtomatsko dopolnjevanje vode. Za kotle na trda goriva se pogosto uporabljajo zaprti sistemi.

Horizontalna in vertikalna postavitev

Izbira možnosti za enocevno zasnovo z enim krogom je v celoti odvisna od vrste stavbe, števila nadstropij v stavbi in drugih dejavnikov.Za majhne hiše se vodoravna napeljava cevi zahtevanega premera šteje za idealno možnost. V stavbah s površino več kot 60 kvadratnih metrov. in s številom sob več kot tri je priporočljivo uporabiti vodoravno shemo, če govorimo o stavbi z enim nadstropjem, in navpično za dvonadstropno stavbo. V drugem primeru je ožičenje nameščeno v drugem nadstropju, nato raztegnjeno od vrha do dna in nato pripeljano do kotla.

Navpična shema v enocevnem ogrevalnem sistemu se uporablja predvsem v večnadstropnih stavbah, kjer voda gre na podstrešje ali v zgornje nadstropje in se izliva skozi ločene dvižne cevi, nato pa skozi radiatorje. Ta shema se imenuje Leningrad.

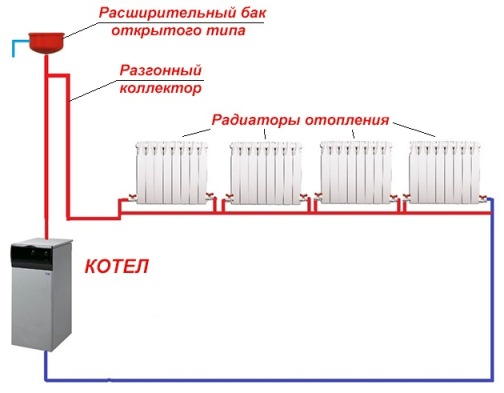

Pri vodoravni povezavi so cevi razporejene vodoravno, ogrevalne naprave pa so povezane ena za drugo. Ta metoda je pomembna za enonadstropne zgradbe, saj povzroča veliko manj težav.

Možnosti za priključitev radiatorja na glavno linijo

Za priključitev baterij na glavno linijo se uporabljajo različne možnosti in vezja. Učinkovitost oskrbe s hladilno tekočino je odvisna od metode, zato je tako pomembno izbrati najprimernejšo.

Diagonala

Diagonalna povezava velja za najučinkovitejšo, proizvajalci uporabljajo to shemo pri testiranju grelnih naprav. Druge možnosti slabše oddajajo toploto. Tudi diagonalna metoda je precej univerzalna, kar omogoča uporabo v enocevnih in dvocevnih vezjih.

Stranski

V primerjavi z diagonalnim, če obstaja stranski priključek, bo učinkovitost ogrevanja nekoliko nižja, za približno 2%, če baterija nima več kot 10 odsekov. Če je radiator dolg, se njegovi oddaljeni robovi ne bodo popolnoma segreli ali pa bodo ostali hladni.Da bi odpravili težavo, so v panelnih baterijah nameščeni podaljški pretoka - posebne cevi, ki hladilno tekočino pripeljejo do sredine. Podobne naprave je mogoče namestiti v baterije iz aluminija ali kovinskih zlitin za izboljšanje toplotne moči.

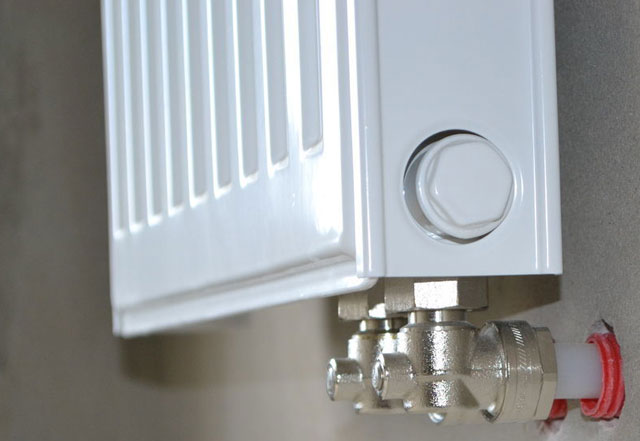

Nižje

Spodnja ali sedlasta povezava se šteje za najmanj učinkovito toplotne izgube z njo dosežejo 12-14%. Poleg tega je ta možnost najbolj estetska, saj so cevi položene na tla ali pod njim. Problem izgube toplote se reši z nakupom močnejših baterij za povečanje sobne temperature.

Idealno izbrana povezovalna shema odpravlja toplotne izgube in pomaga preprečevati prekomerno porabo goriva. Enocevni ogrevalni sistem za zasebno hišo ali večnadstropno stavbo je donosna in cenovno ugodna možnost za tiste, ki želijo prihraniti denar in zagotoviti prostore s toploto.
