Obstajata dva glavna načina ogrevanja tal - električni in vodni. Slednji kot hladilno sredstvo uporablja vročo vodo, ki teče po cevovodu. Od različnih shem za polaganje cevi za ogrevanje prostora velja za najučinkovitejšega talni polž.
Glavne prednosti in slabosti
Vsaka tehnična rešitev ima svoje prednosti in slabosti – talno ogrevanje ni izjema.
Prednosti ogrevanja vode:
- najboljša raven udobja med ogrevalnimi sistemi;
- dolga življenjska doba;
- možnost nadzora temperature;
- prihranek prostora zaradi odsotnosti grelnih radiatorjev vzdolž sten.
Slabosti takšnega ogrevalnega sistema vključujejo:
- Dolgotrajno bivanje v sobi s toplim vodnim podom lahko povzroči ponovitev bolezni mišično-skeletnega sistema, zlasti krčnih žil.
- Za zaključni premaz je treba uporabiti materiale z nizkim koeficientom toplotne prehodnosti (navedeno na oznaki materiala).
- Pri vgradnji se izgubi približno 10 cm višine prostora.
- Sistem ima visoko vztrajnost - prostor se segreje od 3 do 5 ur.
- Pohištvo iz katerega koli materiala, razen lesa, pri stalnem segrevanju oddaja škodljive snovi (količina ni kritična).
- Opremljanje stanovanja z vodnim podom zahteva posebno dovoljenje stanovanjskih in komunalnih storitev.
Nemogoče je napajati ogrevana tla iz centralnega ogrevanja - potreben je avtonomni kotel.
Polž ali kača - kaj je bolje?
Pri nameščanju cevi za ogrevanje vode se uporablja ena od dveh najpogostejših shem - polž ali kača.
Polaganje ogrevanega poda s polžem velja za enostavnejše. To vezje lahko namestite sami, ne da bi pri tem sodelovali strokovnjaki. Pri polaganju cevi za talno gretje se izgube energije izravnajo in ni temperaturne zebre.
Kača je manj učinkovita - hladilna tekočina se dovaja z ene strani, in ko se odmaknete od mešalne enote, se temperatura opazno zmanjša - nasprotna polovica prostora se segreje opazno slabše. Cevi lahko položite v dvojno kačo, kar bo delno izravnalo izgubo toplote. Slaba stran kače je zapletenost namestitve zaradi upogibanja cevi za 180 °, plus visoka delovna intenzivnost.
Kača ni nameščena v sanitarnih prostorih, kjer je treba zaobiti različne naprave in vodovod.
Shema polaganja polžev
S sistemom spiralne namestitve cevi za ogrevanje vode so hladilne tekočine s toplo vodo in hladilni povratek nameščene po celotnem območju prostora vzporedno drug z drugim. Razmik med strukturnimi elementi je mogoče spremeniti - na primer zmanjšati v bližini zunanje stene, vendar to zahteva dodatne natančne izračune. V hladnih območjih je priporočljivo imeti ločenega polža.
Pravila in predpisi
Montaža cevi za ogrevanje vode se najpogosteje izvaja z betonskim estrihom, zaradi česar je težko odpraviti napake pri načrtovanju. Zato vsi izračuni, izbira cevi, črpalne in mešalne enote ter namestitveni diagrami zahtevajo resen pristop.
Pri izračunu talnega ogrevanja je treba upoštevati določena pravila:
- stalne lokacije pohištva (stene, zofe itd.) In vodovodnih napeljav (stranišče, bide itd.) se zaobidejo, cevi tam niso nameščene;
- povprečna površina 1 psarne ne sme presegati 15 m² (za vzdrževanje tlaka v sistemu);
- za ogrevanje velikih površin je nameščenih več polžev;
- približen pretok cevi pri razmaku 10 cm je 10 m/m²;
- najmanjši upogibni polmer cevi za ogrevanje vode je pet njegovih premerov;
- z dobro toplotno izolacijo v blagem podnebju se lahko korak cevovoda poveča na 15 cm.
Polž najbolj učinkovito deluje pri začetni temperaturi hladilne tekočine 55°C in razliki v območju 5-10°C.
Zaporedje dela za namestitev polža

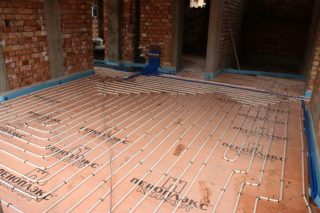

Najbolj priljubljen način vgradnje je, da je nameščen sistem za ogrevanje vode napolnjen z betonsko malto.
Delovni nalog:
- Grobo podlago očistimo in izravnamo.
- Položimo toplotnoizolacijske plošče, spoje prekrijemo s poliuretansko peno, na izračunanih mestih pa položimo blažilno membrano, ki preprečuje pokanje vezic zaradi segrevanja.
- Nad površino je nameščena armaturna mreža (dvignjena 2-3 cm).
- Na mrežico položimo polagalne podloge ali podlago za pritrditev cevi.
- V skladu s polžnim diagramom so cevi za ogrevana tla nameščene in pritrjene. Če želite to narediti, uporabite objemke, sponke, harpune ali zapahe (pritrditev plošč).
- Sistem je napolnjen s hladilno tekočino in pod pritiskom - v tem primeru cevi prevzamejo delovno velikost.
- Sistem napolnite z betonom.
- Površina je prekrita z izbranim zaključnim premazom - linolej, ploščice.
Težave pri delovanju spiralnega ogrevalnega sistema so posledica kršitev pri vgradnji.
Priključitev na kolektorsko napeljavo
Diagram radialne povezave omogoča natančno nastavitev hladilne tekočine, vendar je zapleten in zahteva dodatno število cevi in fitingov.
Če je površina velika, se ogrevanje ne izvaja z enim velikim polžem, ampak je razdeljeno na več.
Vse grelne enote niso priključene na ogrevalni kotel, temveč na kolektor, ki se drugače imenuje grelni glavnik. Naprava vam omogoča enakomerno prilagajanje prehoda hladilne tekočine skozi spirale različnih dolžin.
Pri izbiri glavnika jih vodi število vezij, ki zahtevajo povezavo. Bolje je vzeti še eno vezje kolektorja in utopiti presežek.
Za sisteme talnega ogrevanja lahko uporabite eno od dveh vrst glavnikov:
- z ročno nastavitvijo;
- z avtomatsko regulacijo.
Če je talno ogrevanje edina vrsta ogrevanja, zadostuje ročni glavnik. Če je prostor ogrevan z radiatorji in je talno ogrevanje pomožni vir toplote, bo kolektor zelo težko nastaviti ročno, bolje je izbrati avtomatsko možnost.
Grelni glavniki so nameščeni v razdelilni omarici; dovod je običajno nameščen na vrhu, povratek pa na dnu.
Za delovanje talnega vodnega ogrevanja je potrebna prisilna cirkulacija hladilne tekočine s črpalko.
Ogrevanje z vodnim talnim polžem enakomerno porazdeli toploto po celotni površini, je varno za uporabo in ekonomično tudi v prostorih z visokimi stropi. Odsotnost vidnih grelnih elementov naredi ta ogrevalni sistem estetsko prijeten in priročen za vsako notranjost.
