Avtonomno ogrevanje zasebne hiše ne vključuje le vgradnje kotla, temveč tudi vgradnjo sistema "topla tla". Eden od funkcionalnih elementov zasnove je cev za topla tla, skozi katero se prenaša hladilna tekočina. Učinkovitost in trajnost sistema sta odvisna od materiala cevi, zato je treba izbiro opraviti odgovorno.
Katera merila morate uporabiti pri izbiri?

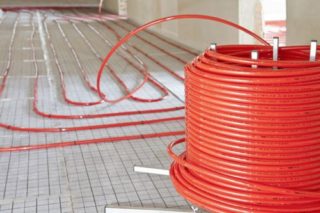

Načelo delovanja sistema za ogrevanje vode je preprosto in jasno: tokokrogi so položeni na tla v prostoru in skozi njih kroži topla voda. Vendar pa na pravilno delovanje celotnega sistema ne vpliva samo polaganje cevi, ampak tudi njihove tehnične lastnosti, material izdelave in toplotna prevodnost.
Pri izbiri cevi za toplo vodno tla upoštevajte naslednja merila:
- optimalni presek cevi je 16 mm pri polaganju v estrih;
- uporabljajte material z ustreznimi oznakami;
- odpornost cevi na spremembe tlaka hladilne tekočine;
- material mora zlahka prenesti visoke temperature;
- odpornost cevi na mehanske obremenitve;
- vzdržljivost in enostavno delovanje cevovoda.
Cevi vodne zanke zagotavljajo nemoteno delovanje ogrevalnega sistema in njegovo trajnost.
Zahteve za cevi za ogrevana tla
Estrih zanesljivo ščiti sistem pred mehanskimi poškodbami, vendar bistveno oteži odkrivanje in odpravo puščanja. Zato je tako pomembno izbrati pravi potrošni material:
- Izdelki morajo biti odporni proti koroziji in se sčasoma ne smejo razgraditi pod vplivom visokih temperatur in sestave hladilne tekočine.
- Pri polaganju enega tokokroga mora biti cev monolitna, saj je vsaka priključna točka potencialna grožnja puščanja in blokade.
- Pri polaganju kanalet na način “kača” ali “polž” se na območjih obračanja ne smejo oblikovati gube, zato mora biti fleksibilnost velika.
- Cev s prečnim prerezom 16 mm vam omogoča polaganje enega tokokroga, katerega dolžina bo 50-80 m. Izdelki s premerom 25 mm vam omogočajo namestitev tokokrogov dolžine do 100 m.
- Na vzdržljivost sistema vpliva trdnost materiala cevi - morali bodo prenesti zunanjo obremenitev estriha in notranjo obremenitev zaradi sprememb hidravličnega tlaka.
Gladka notranja površina kanalov bo zagotovila tiho delovanje sistema.
Materiali in njihove lastnosti

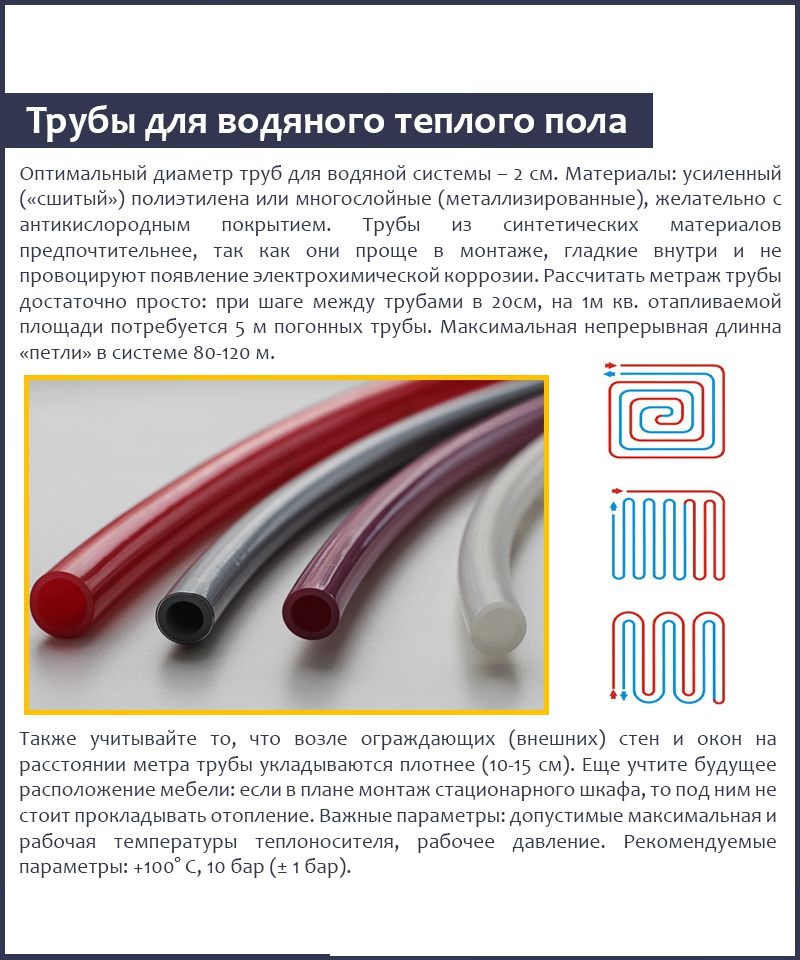

Za vgradnjo ogrevanih tal se uporablja več vrst cevi. Razlikujejo se po materialu izdelave in lastnostih delovanja.

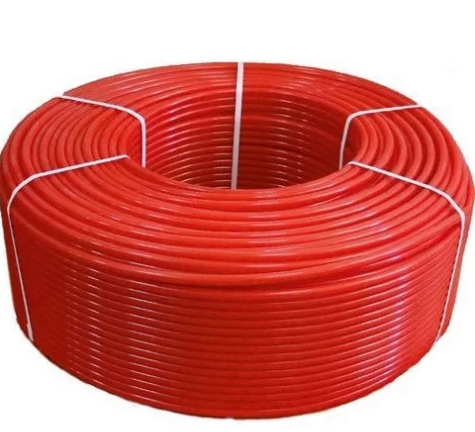

Polietilen
XLPE cevi so najpogostejša vrsta tokokrogov. Od klasičnega polietilena se razlikujejo po izboljšani strukturi, ki je odporna na toplotne vplive. Zamreženi polietilen ima naslednje lastnosti:
- značilna kemična in električna inertnost;
- odporen na agresivna okolja in korozijo;
- gladka notranja površina tokokroga zmanjša hidravlični upor in zmanjša verjetnost blokad znotraj kanala;
- material je zelo trpežen, ne boji se visokih temperatur;
- visoka elastičnost omogoča nastavitev konture na zahtevani radij brez uporabe posebnih orodij.
Zamreženi polietilen ima "strukturni spomin" - to je njegova glavna razlika od drugih materialov. Zahvaljujoč tej lastnosti kontura ob mehanskem gubanju po segrevanju prevzame prvotno obliko.
Za priključitev cevi se uporabljajo fitingi iz polimerov, medenine in brona. Povezava je zanesljiva in trajna. Majhna teža izdelkov in njihovo navijanje v kompaktnih kolutih poenostavljata postopek transporta in namestitve.

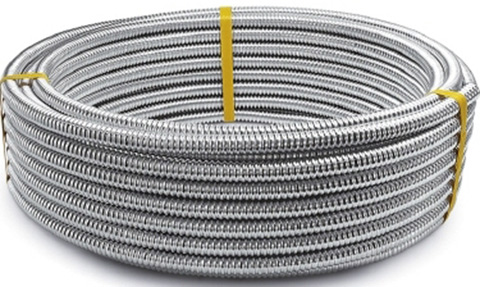

Nerjaveče jeklo
Valovita cev iz nerjavečega jekla ima visoko zmogljive lastnosti, ki jo postavljajo eno stopnjo nad izdelke iz drugih materialov. Plastičnost in trdnost sta glavna merila za izbiro konture za ogrevana tla.
Življenjska doba valovite nerjavne cevi je najmanj 20 let, kar vam omogoča, da jo vgradite v estrih in vam več let ni treba skrbeti za vzdrževanje in popravila.
Prednosti jeklene valovitosti vključujejo:
- prožnost in elastičnost, ki zagotavljata enostavno namestitev;
- zanesljiva povezava z uporabo fitingov;
- odpornost na mehanske obremenitve;
- odpornost na temperaturne spremembe;
- odpornost na visoke temperature;
- odpornost proti koroziji;
- odpornost na spremembe tlaka;
- dostopna cena.
Ena od prednosti jekla je nezahtevnost materiala. V celotni življenjski dobi ga ni treba čistiti ali zamenjati. Za izračun količine materiala lahko uporabite spletni kalkulator.
Kovinsko-plastični

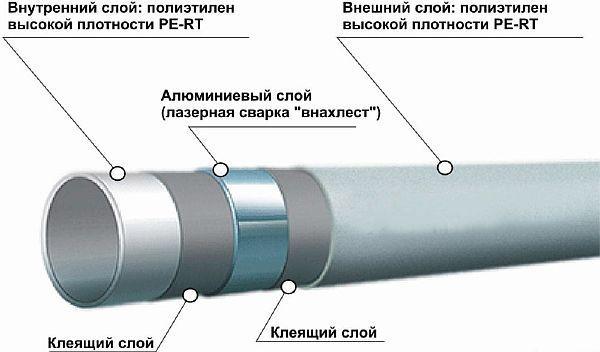

Najboljša izbira glede cene in kakovosti je kovinsko-plastična. To je večplastni material, pri katerem aluminijasti distančnik povezuje dve polietilenski plasti različnih debelin. Polietilen v cevi zagotavlja visok prenos toplote in kakovostno ogrevanje baze.
Prednosti kovinske plastike vključujejo:
- fleksibilnost in upogljivost, ki vam omogočata oblikovanje zahtevanega polmera;
- odpornost proti koroziji;
- odpornost na visoke temperature;
- kemična odpornost;
- gladka notranja površina.
Šibka točka kovinsko-plastičnega cevovoda je povezovalni pribor. Lahko nabirajo vodni kamen, zato jih zaradi lažjega vzdrževanja namestimo nad estrih ob stenah.

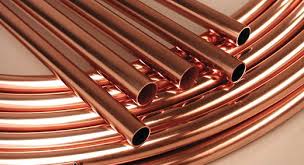

Baker
Bakreni cevovod ima celotno paleto pozitivnih lastnosti, ki bodo zagotovile dolgoročno in neprekinjeno delovanje ogrevanega poda.Baker je duktilen, zato so izdelki iz njega mehansko odporni. Baker je eden od trpežnih materialov, katerih kemična sestava je odporna proti koroziji.
Pri izdelavi bakrenih cevi je njihova notranja površina prekrita s polimernim filmom, ki podaljša življenjsko dobo izdelka za desetletja. Bakrena vezja se kljub vsem svojim prednostim ne uporabljajo pogosto. To je posledica zapletene namestitve - da bi cevi dali zahtevani polmer, morate uporabiti posebno orodje. Zato se stroški takšnega toplega poda znatno povečajo.
Polipropilen
Edina prednost tega materiala je njegova nizka cena. Ima dovolj slabosti, da o tej možnosti sploh ne razmišljamo. Polipropilenske cevi so kratke dolžine, zato je pri njihovem povezovanju potrebno uporabiti varjenje. Več povezovalnih točk ustvarja resnično tveganje puščanja. Z uporabo takšnih cevi je nemogoče ustvariti konture z majhnim polmerom.
V korist polipropilena je treba omeniti visoko toplotno prevodnost materiala, odpornost proti koroziji in kemično inertnost.
Kako izračunati premer in dolžino cevi
- L – zahtevana konturna dolžina v metrih;
- S – površina prostora v m2;
- h – korak polaganja cevi;
- d – razdalja med prostorom in kolektorjem.
Med montažo obstaja možnost napak zaradi nepravilnega rezanja materiala, zato je treba zagotoviti 10-odstotno rezervo. Ta vrednost v formuli je vključena v koeficient 1,1.

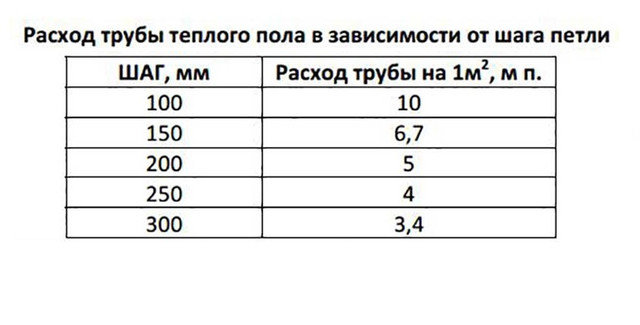

Korak polaganja vezja se določi glede na potreben prenos toplote in presek cevi.
Če bo v prostoru masivno pohištvo, ni priporočljivo namestiti sistema pod njim. Nato se formula nekoliko spremeni: površina pod pohištvom, ki ne bo uporabljena, se odšteje od skupne površine (S - S1).
Ocena priljubljenih proizvajalcev
Obstajajo preizkušene znamke cevi za vodna tla, ki jih priporočajo strokovnjaki:
- Valtec. Kitajski proizvajalec cevi iz zamreženega polietilena z zunanjo zaščitno plastjo Evoh (etilen vinilol). Material je namenjen za notranjo uporabo v ogrevalnih sistemih.

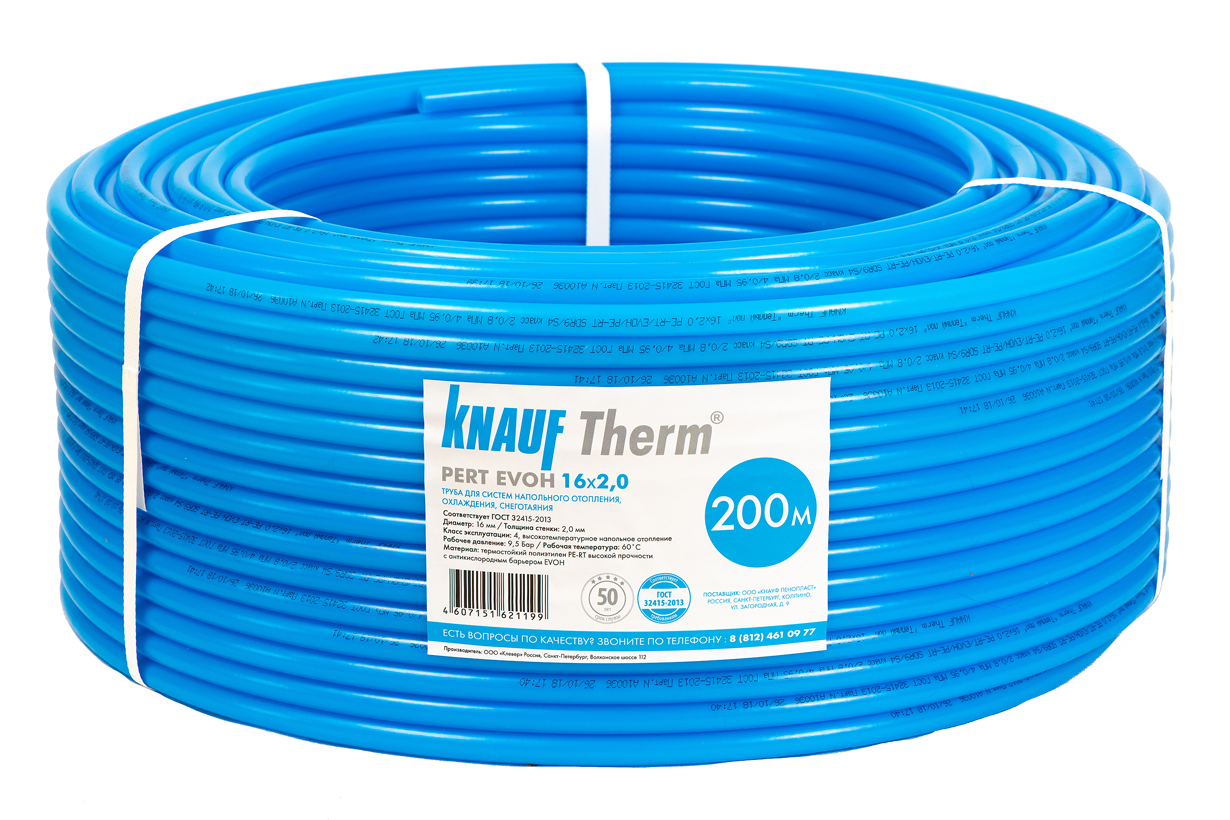

- Knauf. Nemški proizvajalec ne proizvaja le suhih zidov, temveč tudi cevi Therm Pert Evoh z zaščito pred rjo. Konture se lahko uporabljajo za vlivanje estriha in polaganje na preproge.

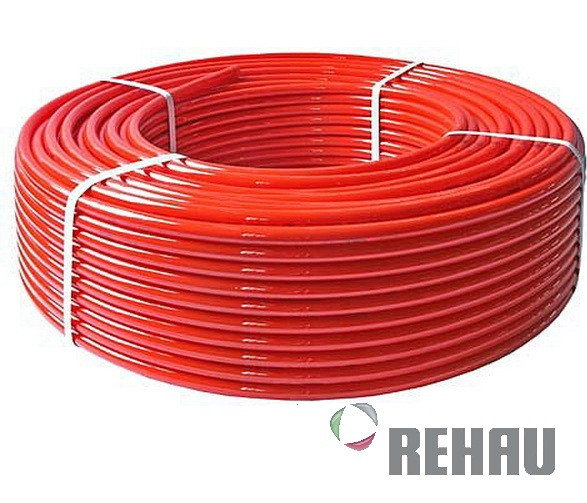

- Rehau. Proizvaja izdelke, opremljene z drsnim tulcem za hermetično zaprto povezavo.
Pri izbiri vseh elementov sistema za ogrevanje vode se morate osredotočiti na kakovost izdelkov. To je edini način za zagotovitev pravilnega in dolgoročnega delovanja ogrevanega poda.
