Katere vrste cevi se najbolje uporabljajo za ogrevanje zasebne hiše?

Pri ustvarjanju ali rekonstrukciji domačega cevovoda je vredno upoštevati kakovost ogrevanja, učinkovitost porabe hladilne tekočine in stroške računov za komunalne storitve v ogrevalni sezoni. Pri izbiri ogrevalnih cevi je treba upoštevati moč kotla, skupno obremenitev komunikacij, materialne in tehnične parametre izdelkov.

Glavna merila za izbiro cevi za ogrevanje

Nemogoče je izbrati univerzalne izdelke za cevi. Če se sistem šele načrtuje ali je načrtovana zamenjava zastarele avtoceste, bodite pozorni na naslednje dejavnike:

• parametri odseka cevi;
• indikator moči kotla in vrste goriva;
• skupna kvadratura ogrevanih prostorov;
• vrsta tesnila - lahko je urejena na odprt ali zaprt način;
• značilnosti ustvarjanja vezja - lahko izvedete zunanjo ali odprto ureditev, jo namestite v tla ali stene ali jo priključite na radiator;
• prisotnost črpalke za prisilno gibanje hladilne tekočine;
• indikatorji temperature ločenega odseka vezja;
• tlak v sistemu - v centraliziranem sistemu večnadstropne stavbe doseže 16 atm, v posameznem zasebnem - do 2-3 atm.

Upoštevajte prisotnost neogrevanih prostorov in vzdržljivost glavne linije.

Lastnosti materiala

V zasebni hiši ali podeželski koči je priporočljiv cevovod iz kovine (črna, baker, nerjavno jeklo) ali plastike (polipropilen, zamrežen polietilen, kovinsko-plastika). Za primerjavo značilnosti delovanja cevi, namenjenih ogrevalnim komunikacijam, si oglejte tabelo:

Kovinski izdelki lahko prenesejo visoke obremenitve, vendar je v hiši bolje uporabiti možnosti, ki lahko prenesejo temperaturo tople vode.

Vrste materialov ogrevalnih cevi

Vrsta materiala določa zmogljivost sistema, način njegove namestitve in sposobnost samostojnega izračuna toplotne izgube. Proizvajalci proizvajajo kovinske in polimerne cevi.

Značilnosti kovinskega cevovoda

Za izdelavo cevi se uporablja črno, nerjavno ali pocinkano jeklo. Ta kovina je trpežna in odporna na mehanske obremenitve.Delovna temperatura poti je 130 stopinj, najvišji tlak pa 30 atm. Jeklo se ne vname, če je v notranjosti vroča hladilna tekočina.

Slabosti črnih in pocinkanih cevovodov so velika teža, težave pri samomontaži, velike toplotne izgube in hrapavost notranjega sloja, kjer se lahko nabirajo usedline. Vse vrste kovin, razen nerjavnega jekla, morajo biti pobarvane.

Kovinske cevi brez protikorozijske plasti se uporabljajo 15 let, s posebnim premazom - do 50 let.

Posebnosti izdelkov iz kompozitnih polimerov

Polimeri so polietilen, polipropilen in kovinska plastika. Te cevi se najbolje uporabljajo za ogrevanje zasebnega doma zaradi njihove dolge življenjske dobe - približno 30 let. Hladilna tekočina s temperaturo 95 stopinj lahko kroži skozi sistem.

Za kompozitne polimere je značilna plastičnost, ki odpravlja rezanje poti in število fitingov. Plastika ne korodira, zato lahko naredite skrito namestitev v steno ali organizirate ogrevana tla. Debelina stene (od 1,8 do 3 mm) mora biti izbrana glede na nivo tlaka v tokokrogu.

Pomanjkljivost kompozitov je deformacija pri pregrevanju, zlom, ko hladilno sredstvo zamrzne. Zaradi gladkosti notranjih sten se na ceveh ne tvorijo obloge.

Kontura modifikacij s protidifuzijskim slojem ni prezračena.

Kovinsko-plastične cevi

Izdelke odlikuje privlačen videz in različni premeri - od 16 do 63 mm. Stene ojačitve so debele 2-3 mm, dovoljena dolgotrajna temperatura hladilne tekočine je 95 stopinj, kratkotrajna - 110 stopinj.

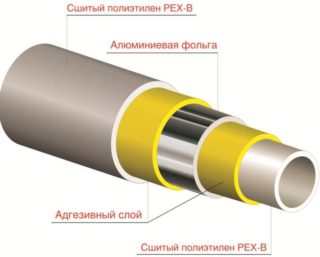

Zasnova je večplastna, kar omogoča, da linija prenese velike obremenitve.Standardna kovinsko-plastična cev je sestavljena iz naslednjih elementov:

• zunanja plast – zamrežen polietilen, odporen na temperaturo, udarce in kemične vplive;
• dimenzioniranje – potrebno za držanje materialov skupaj;
• ojačitev - uporablja se fleksibilen in vzdržljiv aluminij;
• notranja plast je gladek zamrežen polietilen.

Ojačana plast lahko doseže debelino 190-300 mikronov, kar ji omogoča, da prenese pritisk do 8 kPa.

Pot je povezana s stiskanjem fitingov ali vpenjalnih klešč s posebnim ključem. Način spajanja izbere lastnik ali strokovnjak za montažo na kraju samem. Material je fleksibilen, kar omogoča enostavno montažo z upogibalko cevi.

Zavoj kovinsko-plastične cevi se oblikuje ročno, z optimalnim polmerom 80-125 mm.

Prednosti in slabosti jeklenih in bakrenih cevi

Značilnosti jeklenih cevi

Do konca dvajsetega stoletja je bila jeklena cev edini način za ureditev ogrevanja. Trenutno lastniki zasebnih hiš raje izdelujejo komunikacije iz ogljikovega jekla.

Material ima več prednosti:

• odpornost na hidravlične udarce, temperaturna in tlačna nihanja;
• odlična trdnost in odpornost na mehanske obremenitve;
• najmanjši koeficient raztezanja, brez kompenzatorjev;
• dobra toplotna prevodnost;
• poceni cena materiala tudi pri nakupu potrošnega materiala.

Jeklena vrsta komunikacij ima številne pomanjkljivosti:

• minimalna odpornost proti koroziji;
• hrapavost sten, kar povzroči nastanek usedlin;
• nevarnosti korozije zaradi puščanja;
• velika teža;
• potreba po veščinah varjenja in posebni opremi za namestitev;
• skrbno rezanje navojev pri navojni povezavi;
• prehod blodečih tokov po železu.

Modeli s pocinkanjem praktično niso podvrženi koroziji.

Lastnosti bakrenih cevi

Bakrene baterije in podobni priključki se še vedno uporabljajo v zasebnih domovih. Razlogi za njihovo uporabo so:

• vzdržljivost - kovinski material se ne zruši 100 let;
• visoka stopnja tesnosti in odpornosti proti koroziji;
• brez usedlin v notranjosti;
• visoka toplotna prevodnost;
• delovno temperaturno območje od -200 do +500 stopinj;
• odpornost na spremembe tlaka.

Pomanjkljivost bakrenega cevovoda je visok strošek samega materiala.

Bakrenih cevi ni mogoče kombinirati z izdelki iz nelegiranega jekla - hitro bodo rjavele.

Polimerna in kovinsko-plastična vrsta ojačitve

Značilnosti polimerne ojačitve

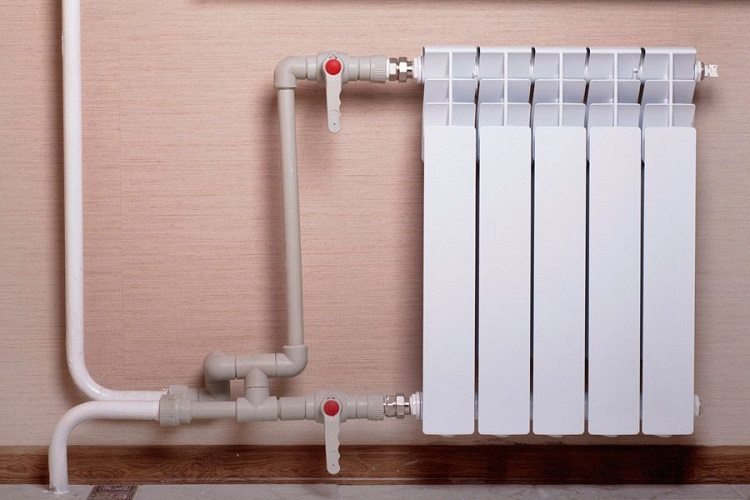

Sodobne PP cevi so izdelane iz nestrupenega sintetičnega polimera. Odlikujejo jih odpornost na udarce, možnost ponovnega upogibanja, odpornost proti obrabi in dielektrične lastnosti. PVC cevi, ki se uporabljajo za ogrevanje, prenesejo pritisk do 25 barov pri temperaturah od 0 do +25 stopinj in 10 barov pri kratkotrajnem segrevanju (od 70 stopinj in več).

Polimerna vrsta ojačitve ima več prednosti:

• vsestranskost - stanovanje, proizvodno območje ali zasebna hiša je opremljena s takšno avtocesto;
• enostavna namestitev z lastnimi rokami, če imate kotel z največjim segrevanjem hladilne tekočine do 70 stopinj;
• minimalni stroški za komponente;
• gladkost notranje površine, kjer se usedline ne kopičijo;
• uporaba preprostih orodij za namestitev;
• dolgo obdobje delovanja - skoraj 25 let;
• lep videz proge;
• odpornost na nizke temperature.

Za plastično vrsto cevi je značilna šibka togost, zaradi česar se cevi lahko povesijo, razpokajo in zlomijo.

Učinkovitost domačega sistema je odvisna od ojačitve PP cevi. Proizvajalci uporabljajo več vrst ojačitvenega materiala:

• Foliranje - tesnjenje poteka zunaj, v sredini in znotraj z nepolnimi, valovitimi in masivnimi ploščami. Folija preprečuje širjenje pri segrevanju.
• Plast iz steklenih vlaken – nameščena na sredini cevi s koekstruzijo. Pri varjenju fitingov steklena vlakna ustvarijo močno povezavo, ki se ne razsloji.
• Kompozitne mešanice - uporabljajo se sestavki, v katerih se polipropilen meša s steklenimi vlakni. Cevi dobijo dodatno trdnost in odpornost na mehanske obremenitve.

Ojačitev iz steklenih vlaken je najboljša možnost za gradnjo doma.

XLPE cevovod

Polipropilenska vrsta ojačitve je etilenska s kemičnim ali fizikalnim zamreženjem molekul. Končni izdelki dobijo enotno strukturo, fleksibilnost in visoko natezno trdnost. Glavne prednosti modelov:

• dobre stopnje krčenja;
• ohranjanje oblike na ravni povezave, tudi ko se temperatura dvigne na 200 stopinj;
• odpornost proti obrabi in ohranjanje celovitosti v pogojih visokega tlaka;
• nizek koeficient raztezanja pod toplotnim vplivom;
• možnost polaganja na skrit način;
• sposobnost fragmentov, da si zapomnijo svoj položaj v sistemu.

Polietilenski tip cevovoda se uniči pod vplivom ultravijoličnega sevanja.

Značilnosti kovinsko-plastičnih fitingov

Za izdelavo se uporablja plastika in okvir iz alu folije z lepilno vezjo. Armature so primerne za prostore, v katerih je stalno ogrevanje. Povezuje se z nastavki - snemljivi in ​​trajni. Navojno spojko naj izvaja samo strokovnjak.

Sistem kovinsko-polimernega tipa ima naslednje lastnosti:

• odpornost proti koroziji - samo plastična plast pride v stik s hladilno tekočino;
• gladkost notranje površine, kjer se zobne obloge ne kopičijo;
• tesnost, ki ohranja folijo;
• dobri kazalniki prožnosti - primerni za sobe katere koli konfiguracije;
• prodaja v zvitkih 50-500 m, kar odpravlja preplačila na meter materiala in zmanjšuje število obrokov;
• življenjska doba - do 50 let;
• nizek koeficient linearne ekspanzije - cevovod se lahko montira v steno.

Material ni odporen na UV žarke, zato ga vgradimo v rebrasto cev.

Katere cevi izbrati

Pri izbiri ogrevalnih cevi je vredno razmisliti, kateri izdelki bodo boljši v smislu učinkovitosti za zasebni dom, pri čemer bodite pozorni na pogoje delovanja in zapletenost namestitve.

Za polipropilen je značilna visoka tesnost, enostavnost samopovezave in majhna teža. Na podporne sisteme se ne ustvarja pritisk, gladkost sten pa preprečuje nastajanje usedlin. Togost materiala zahteva uporabo okovja za ustvarjanje vrtenja. Ko eno področje odpove, je treba sisteme popolnoma zamenjati.

Kovinska plastika je zanesljiva in enostavna za samostojno organizacijo. Izdelke lahko povežete s ključem, vendar se lahko poškodujejo spajkalne točke. Kovinsko-plastična oprema je upravičena, če morate stalno ogrevati hišo.

Če imate finančna sredstva, se raje odločite za linijo iz nerjavečega jekla z življenjsko dobo do 100 let.

Pravila za izbiro velikosti

Velikosti cevi so odvisne od kvadrature ogrevane površine:

• optimalni premer za gneče je 200 mm;
• v majhnih hišah so primerni izdelki s premerom 20-30 mm;
• če obstaja oskrba s toplo vodo, se na dvižnih vodih uporablja cev 25 mm, preostali odseki so izdelani iz cevi 20 mm;
• centralno ogrevanje je izvedeno iz armatur premera 25 mm;
• Za ogrevana tla so primerne izvedbe s premerom 16 mm ali več.

Za natančen izračun parametrov se obrnite na strokovnjaka ali uporabite spletni kalkulator.

Posebnosti namestitve ogrevalnih cevi v zasebni hiši

Zasebna hiša lahko uporablja enocevni ali dvocevni ogrevalni sistem.

Izvedba enocevne sheme

Načelo urejanja komunikacij je priključitev vseh radiatorjev na en kolektor. Naprava bo delovala za dovod in povratek, hladilna tekočina pa se bo premikala skozi baterije v obliki zaprtega obroča.

Pri organizaciji enocevnega vezja se radiatorji ohladijo hitreje, zato boste morali dodati odseke. Premer kolektorja mora biti večji od velikosti cevi.

Shema se izvaja na več načinov:

• Leningradka ali vodoravno - uporablja se do 5 radiatorjev. Večje število elementov ne bo omogočilo, da se slednji normalno segreje. Komunikacije so primerne za majhno ali podeželsko hišo.
• Navpično - potrebovali boste enocevne navpične dvižne cevi. Zasnova je upravičena v dvonadstropni hiši.

Baterije enocevnega sistema vplivajo drug na drugega, zato je povezovanje avtomatizacije problematično.

Izvedba dvocevne sheme

Glavna značilnost komunikacij je dovod hladilne tekočine v radiatorje skozi eno cev in povratek skozi drugo. Temperatura goriva se pri tej postavitvi ne spremeni, zato razdelki niso dodani.

Avtocesto lahko povežete na več načinov:

• Slepa ulica – celotno omrežje je razdeljeno na več krakov (vej). Hladilna tekočina se premika po ceveh proti.
• Povezan - povratni zbiralnik nadaljuje dobavo. Hladilna tekočina ima eno smer in se zapira v obliki obroča.
• Kolektor ali radialno - ožičenje zagotavlja dovod ločene cevi od kolektorja do radiatorja. Avtocesta je skrita pod podom.

Pri polaganju velikih cevi z naklonom 3-5 mm/1 m je možno gravitacijsko delovanje sistema.

Izbor ogrevalnih cevi je treba izvesti glede na materiale in možnost stalnega bivanja v hiši. Proizvajalci proizvajajo več vrst izdelkov, ki se razlikujejo po stroških in zahtevnosti namestitve.
