Montaža in uporaba radiatorjev Prado za dom

Jeklene radiatorje Prado izdeluje JSC NITI Progress. Proizvodni obrati se nahajajo v mestu Izhevsk. Zasnovo grelnih naprav so razvili ruski strokovnjaki. Prva serija se je na trgu pojavila leta 2005. V sodobnem podjetju so postopki žigosanja avtomatizirani in uporabljajo se visokokakovostne varilne tehnologije. Proizvodnja panelnih radiatorjev je pod stalnim nadzorom. Izdelki po kakovosti niso slabši od tujih analogov.

Glavne prednosti radiatorjev

Jekleni toplotni izmenjevalniki Prado so namenjeni za sisteme ogrevanja vode. Nameščeni so v zasebnih domovih, upravnih in javnih zgradbah. Izdelki so primerni za enocevne in dvocevne sisteme. Sestavljeni so iz dveh žigosanih surovcev debeline 1,2 mm, povezanih s točkovnim varjenjem. V notranjosti naprave so oblikovani kanali za hladilno tekočino. Po obodu so deli radiatorja varjeni z neprekinjenim šivom. Na vrhu je nameščena rešetka, ki omogoča neoviran pretok toplega zraka. Končni izdelki so obdani s filmom, ki jih ščiti med prevozom in namestitvijo.

Radiatorji Prado imajo prednosti pred aluminijastimi in litoželeznimi modeli grelnih naprav.

• Naprave so izdelane iz materialov, odpornih proti koroziji.
• Uporaba jeklenih reber za povečanje prenosa toplote.
• Trajnost in zanesljivost barve, narejene z elektropotopno anaforezo.
• Ogrevalni radiator Prado lahko prenese tlak do 13,5 atmosfere, nazivna vrednost je 9 atmosfer.

• Privlačen in ergonomski dizajn. Po individualnem naročilu lahko izberete barvo, ki ustreza notranji shemi.
• Majhna teža naprav omogoča montažo na steno iz mavčnih plošč.

Antifriz se lahko uporablja kot hladilno sredstvo. Za razliko od aluminijastih baterij izdelki Prado nimajo gumijastih delov, ki bi jih agresivne tekočine uničile.

Grelne naprave se prodajajo popolnoma pripravljene za uporabo. Opremljeni so s čepi, termostatskimi ventili, pipami Mayevsky. Montažni nosilci so vključeni v paketu.

Specifikacije

Pri priključitvi ogrevalnih naprav Prado na sistem stanovanjske hiše morate ugotoviti shemo povezave. Z neodvisno obdelavo vode z jeklenimi radiatorji ne bo težav. Če je vezje odvisno, so najprej znani parametri hladilne tekočine. Izdelki so zasnovani za naslednje lastnosti:

• delovni tlak – 0,9 MPa, za modele s ploščo 1,4 mm – 1 MPa;
• najvišja temperatura hladilne tekočine - 120° C;
• teža plošče z višino 300 mm - od 2,95 do 119,99 kg;
• teža plošče z višino 500 mm - od 8,18 do 89,84 kg;
• sprejemljive vrednosti pH - 8,3-9;
• priključne luknje z notranjim navojem 1/2″.

Najboljša izbira za radiatorje so zaprti ogrevalni sistemi. Zmanjšujejo učinek korozije na jeklo. Dimenzije naprav:

• višina - 300 in 500 mm;
• dolžina od 400 do 3000 mm;
• globina - 80-200 mm.

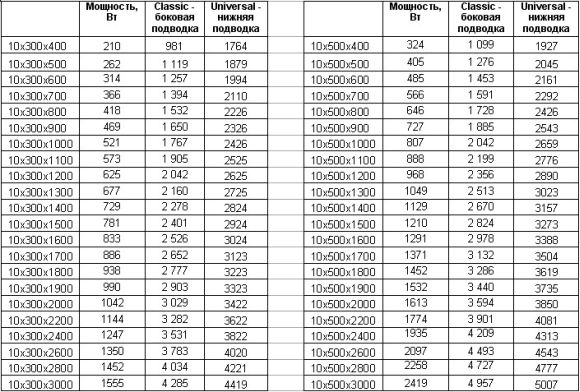

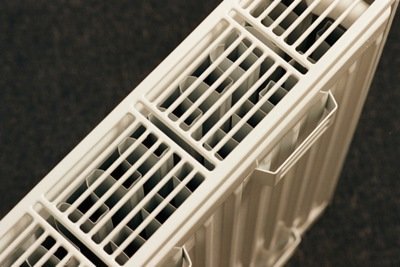

Odvisno od modela so radiatorji opremljeni s konvekcijskimi rebri. Na navpične kanale je privarjena valovita jeklena pločevina. Moč grelne naprave se poveča. Kot zaključek so nameščene rešetka za odvod zraka in stranske letve. Število in parametri radiatorjev so izbrani glede na površino ogrevanega prostora.

Razpon modelov

Katalog podjetja vključuje klasične in univerzalne modele. Izdelki so na voljo s črtalom za oči ob strani in spodaj. Proizvajalec ponuja široko paleto standardnih velikosti, ki vam omogočajo oblikovanje optimalnega ogrevalnega sistema. Strukturno so naprave sestavljene iz ene, dveh ali treh plošč, plus plavuti. Katalog podjetja predstavlja več vrst radiatorjev. Razlikujejo se po globini, številu plošč in prisotnosti plavuti.

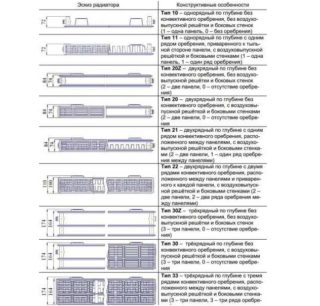

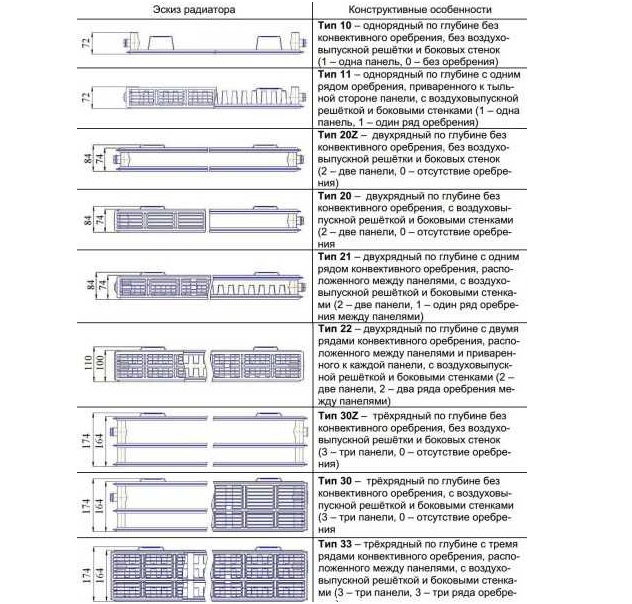

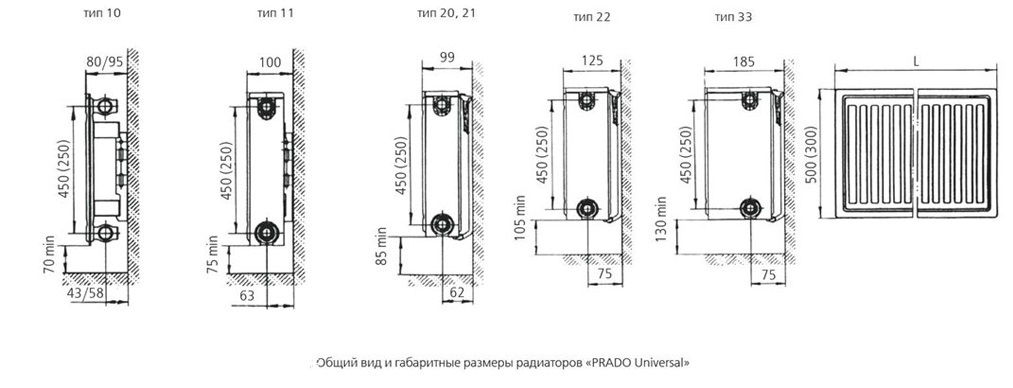

Vrste baterij Prado:

• Tip 10 je najožji model (72 mm), sestavljen iz ene vrste plošč. Njegova prednost je dostopna cena. Pomanjkljivosti vključujejo nizko moč ogrevanja.
• Tip 11 - rebra so privarjena na zadnjo stran enoredne plošče. Izdelek je opremljen z rešetko za izpust zraka in stranskimi letvicami.
• Tip 20 je radiator z dvema ploščama, vendar brez konvekcijskih reber. Na vrhu je žar. Globina 82 mm.

• Tip 21 - model je sestavljen iz dveh plošč in lamel med njima. Grelnik je prejel vso potrebno dodelavo - rešetko in stranske vložke.
• Tip 22 - žigosani deli so razporejeni v dveh vrstah, na vsakega je privarjen rebrasti konvektor. Globina izdelka je 108 mm, na vrhu je rešetka, ob straneh pa trakovi.
• Tip 30 je triredni radiator brez reber. Model s črko "Z" je na voljo brez rešetke in stranskih sten. Izvedba s črko "V" z navpično povezavo.
• Tip 33 – tri vrste rebrastih plošč tvorijo globino 172 mm. Radiator je v celoti opremljen z zaključnimi elementi.

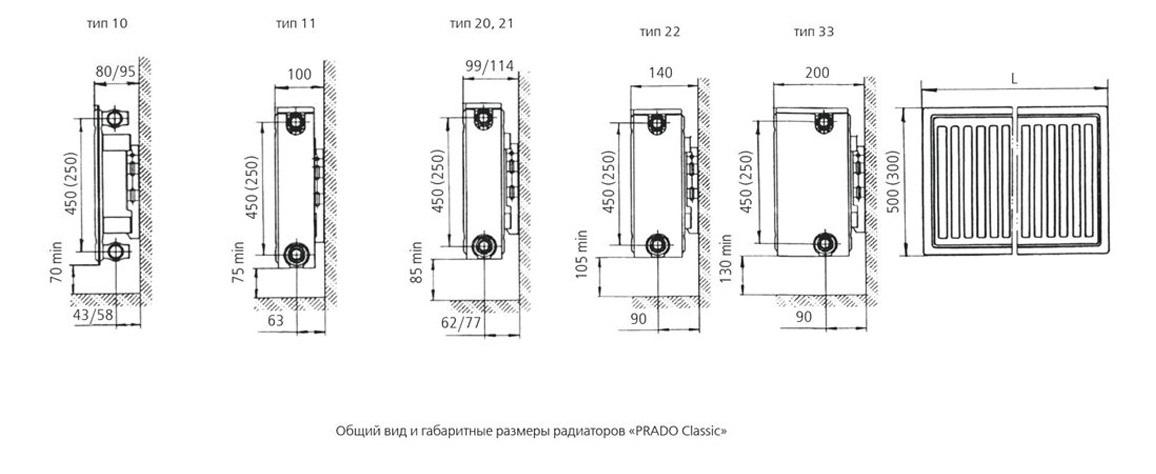

Prado Classic

Radiatorji Prado Classic se uporabljajo v dvocevnih in enocevnih komunikacijskih omrežjih. Lahko se vgradijo v gravitacijske sisteme in delujejo s črpalnimi postajami. Na štirih straneh izdelka so luknje za stranske priključke cevi. Klasični radiatorji so na voljo v vseh vrstah. Njihova posebnost je odsotnost desne in leve izvedbe. Grelnik je mogoče priključiti samo na eni strani, na drugi strani pa je vtič.

Grelne naprave serije Z-hygienic so namenjene ustanovam s povečanimi zahtevami po čistoči. So brez plavuti, stranskih sten in rešetk. Pri označevanju izdelkov so navedeni njihova vrsta in dimenzije. Na primer: model Prado Classic 22-500-500 – radiator s stranskim priključkom tip 22, dolžina 500 mm, širina 500 mm.

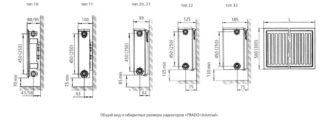

Prado Universal

Prednost univerzalnih baterij je univerzalna povezava. Zasnova omogoča spodnji priključek, ki skriva grelne cevi. Možnost preklopa je možna preko 4 priključnih lukenj v vogalih naprave. Izdelki se proizvajajo v različnih vrstah, od enovrstnih do trovrstnih. Obstaja tudi serija Z higienskih grelnikov. Naprave so opremljene s priključnimi cevmi na desni in levi strani, kar poenostavlja montažo. Radiatorji Steel Prado Universal so opremljeni s termostati Danfoss, ki uravnavajo njihovo moč. Ventili so zasnovani za dvocevni sistem.Pri nameščanju baterij v enocevnem omrežju izberite modele z zmanjšano odpornostjo termostata.

Namestitev in delovanje

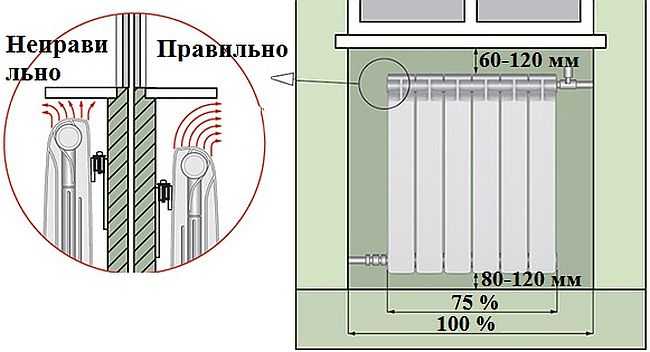

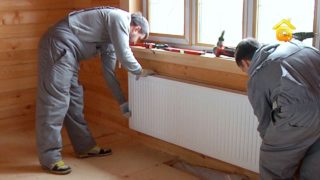

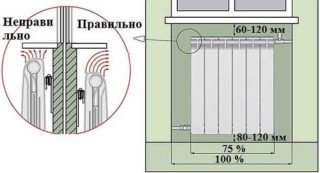

Montaža panelnih radiatorjev poteka v kratkem času. Prodajo se sestavljeni, ostane le še, da napravo obesimo na steno in jo priključimo na cevi. Postavitev naprav se izvaja v skladu s standardi SNiP. V skladu z dokumentom mora biti razdalja od tal do dna plošče 7-20 cm, odvisno od vrste izdelka. Baterije so običajno nameščene pod okni. Po navodilih je razdalja do roba okenske police 7 cm.

Montaža panelnih radiatorjev poteka po zaključnih delih. Nameščeni so na nosilce z blagovno znamko, ki so vključeni v komplet. Deli vam omogočajo, da popravite režo med steno in napravo.

Zaporedje namestitve:

• Naredite oznake za pritrditev pritrdilnih elementov.
• Nosilce pritrdite z mozniki ali jih vdelajte v cementno malto.
• Odstranite film z mest, kjer je naprava priključena na cevi.
• Radiator obesite na montažno polico.

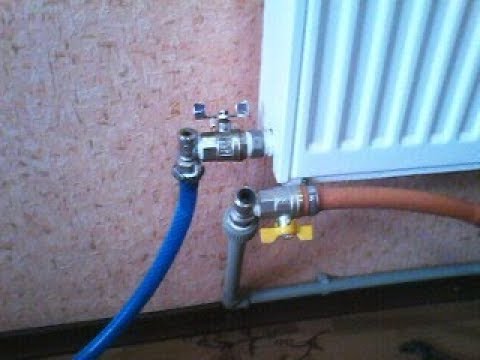

• Priključite napravo na ogrevalne cevi.
• Namestite zračnik v zgornjo cev. Neuporabljene izhode zaprite s čepi.
• V univerzalnih radiatorjih je nameščen termostat.
• Sistem napolnite s hladilno tekočino skozi povratni vod, da preprečite nastanek zračnih žepov.

Pri nameščanju naprav, daljših od 1400 mm, strokovnjaki priporočajo diagonalne povezave. Hladilno sredstvo se dovaja od zgoraj in izstopa z nasprotne strani od spodaj.

Značilnosti delovanja

Panelni radiatorji imajo majhen presek vertikalnih kanalov. To vpliva na občutljivost na kontaminacijo hladilne tekočine.Tekočina z veliko količino suspendiranih snovi in ​​nečistoč hitro zamaši zbiralnike. V posameznih sistemih je enostavno nadzorovati kakovost uporabljene hladilne tekočine; v stanovanjskih stavbah bo treba namestiti filtre za lovljenje umazanije.

Proizvajalec ne priporoča izčrpavanja vode iz aparatov več kot 15 dni na leto. Dolgotrajna izpostavljenost brez tekočine povzroči hitro korozijo kovine. Radiatorje je treba oprati vsaj 3-4 krat letno. Ne uporabljajte abrazivnih materialov.

Radiatorji Prado so priljubljeni med potrošniki zaradi svoje zanesljivosti, dolge življenjske dobe in visokega prenosa toplote.
