Montaža talnega ogrevanja v stanovanjih s centralnim ogrevanjem

Stanovanjski standardi ne dovoljujejo, da bi se prebivalci visokih stavb brez dovoljenja priključili na toplovod. Za vgradnjo talnega ogrevanja iz centralnega ogrevanja v stanovanju je potrebno dovoljenje. Hidroizolacija bo preprečila puščanje, odstranitev več radiatorjev pa bo ohranila pritisk v sistemu.

Omejitve pri priklopu talnega ogrevanja iz centralnega ogrevanja

Vodna ogrevalna tla spadajo med sisteme z visokimi temperaturami, zato se po standardih hladilna tekočina ne sme segreti nad +55°C. V praksi imajo cevi +35 - 45°C.

Temperatura vode in tal je različna, priporočljivo je, da površino segrejete:

• v dnevnih sobah - do +26°C;
• v kuhinji, hodniku, kopalnici, balkonu, loži - do +31°C.

Razlika v indeksu ogrevanja med dovodom in povratkom ne sme presegati 10°C.

Sheme povezav

Načelo talnega ogrevanja temelji na principu povezovanja nizkotemperaturnega tokokroga. Pravilna shema zagotavlja pretok hladilne tekočine skozi dvižni vod, ki se nahaja ločeno od cevovoda radiatorja. To je lahko izmenjevalnik toplote na splošni toplotni postaji, enota v visoki stavbi ali v domu potrošnika. Shema je dogovorjena z dobaviteljem toplote in upravnim uradom. V praksi je tla povezana v skladu z eno od shem; dovoljenje se izda v polovici primerov.

Priključek preko radiatorja

Sistem je izdelan v obliki dveh cevovodov. Po dotiku v glavni dvižni vod je nameščen zaporni ventil; Material vezja je 25 mm polipropilen, toplotni izmenjevalci pa so povezani s cevjo 20 mm.

Če je na zgornji liniji povratek od spodaj, dovod baterije pa od zgoraj, talno ogrevanje deluje učinkovito. Na spodnji veji se povratek in dovod napajata od spodaj, zato se porabi le 85% energije.

Priključek preko radiatorja na regulator

Termične glave tipa RTL uravnavajo temperaturo hladilne tekočine pri neposredni priključitvi talnega ogrevanja vode.

Avtomatski ventil se vklopi v povratni vod in uskladi nastavljeno temperaturo:

• voda ni dosegla nastavljene vrednosti - dovoljena je nemotena cirkulacija;
• temperatura se dvigne na normalno - pogon glave zapre ventil, dovod tekočine se ustavi;
• ohlajanje vodi do odpiranja prehoda in gibanja vode.

Povezava preko radiatorja z regulatorjem pomaga zmanjšati površinsko segrevanje na udobno zaznavno vrednost. Zahteva namestitev termične glave in tripotnega ventila.

Priključek preko toplotnega izmenjevalnika

Ta shema odpravlja negativen vpliv tople vode v stanovanju s centralnim ogrevanjem.

Toplotni izmenjevalnik je izbran v skladu z močjo baterij, nameščenih namesto radiatorja in opravlja naslednje funkcije:

• ohranja hidravlični odsek proge;
• omogoča neodvisno regulacijo ogrevanja dveh krogov.

Ogrevana talna cev nima neposrednega dostopa do splošnega sistema; v primeru nesreče ni treba odklopiti skupnega dvižnega voda od kotla. Tveganje poplave sosedov spodaj v stanovanjski hiši se zmanjša.

Serijska povezava

Za napajanje ogrevanega talnega ogrevanja z enocevnim sistemom morate v shemo povezav vključiti črpalko in mešalno enoto.

Med namestitvijo so izpolnjeni naslednji pogoji:

• notranji premer dovodnih cevi ni manjši od 25 mm, medtem ko največje število baterij na obroču ne sme presegati 5;
• vodna talna zanka je priključena na povratni vod po vseh radiatorjih;
• Za vzdrževanje zahtevane temperature je vstavljen tropotni mešalni ventil.

To povezavo uporabljajo lastniki stanovanj starega tipa za nepooblaščeno dotikanje v enocevni navpični dvižni vod.

Horizontalna povezava

Za zagotovitev ritmične porazdelitve toplote po območju se uporablja projektirana postavitev cevi. Pri tem se upoštevajo razdalje od navpičnih ograj in načrt postavitve pohištva. Takšno načrtovanje horizontalne distribucije omogoča učinkovito uporabo energije hladilne tekočine v ceveh.

Sistem razporeditve cevi kolektorskega žarka je priljubljen.Kolektorji so nameščeni tako, da je velikost položenih odsekov med conami talnega ogrevanja in razdelilniki čim manjša. To pomaga uravnotežiti linijo in uskladiti temperature v različnih prostorih.

Izbira cevi

Uporabljeni materiali imajo podobne lastnosti in se uporabljajo za sisteme talnega ogrevanja. Bakrene cevi so trpežne, vendar drage, kar omejuje njihovo uporabo. Polimerni materiali so cenovno dostopni in zagotavljajo zahtevane lastnosti delovanja med delovanjem.

Zamreženi polietilen

Je odporen na kisline, zelo odporen proti obrabi in fleksibilen.

Na voljo so naslednje vrste:

• pePEX – z notranjim protidifuzijskim premazom, za ogrevana tla;
• PEX – za hladno in toplo oskrbo;
• evalPEX – za radiatorsko ogrevanje.

Slabosti se kažejo v nezmožnosti varjenja povezave, zato se celoten odsek spremeni v primeru nesreče. Zunanja izolacija se uporablja za omejitev toplotnih izgub.

Sestava polipropilena

Prednosti so dobra zvočna izolacija in nizko trenje, kar vodi do ohranjanja hitrosti pretoka.

Vrste:

• PN10 - hladna voda;
• PN20 - vroče;
• PN25 - ogrevanje (z notranjo ojačitvijo).

Polipropilenske cevi slabo prevajajo toploto, zato ne potrebujejo zaščitnega sloja, so neprepustne za kisline in so poceni. Pomanjkljivosti vključujejo kratko življenjsko dobo - približno 30 let.

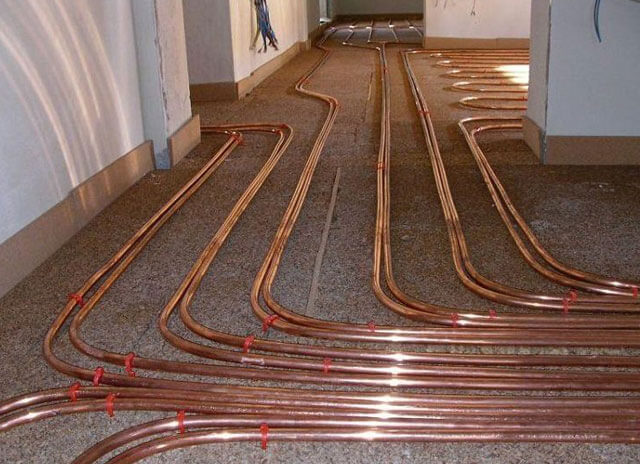

Baker

Uporabljajo se visokokakovostne bakrene ali cink-bakrove zlitine (cink 5%). Zunanjost cevi je prekrita s plastjo polietilena ali polivinilklorida, da se zmanjšajo toplotne izgube.Za ogrevalne sisteme se uporabljajo izdelki z oznako EN 1057, ki označuje obdelavo s fosforjem za izboljšanje odpornosti proti vlagi.

Baker ne korodira, je trpežen in zato uporaben do 100 let. Cevi prenesejo temperature od -100°C do +250°C brez razpok ali deformacij.

Kovinsko-plastični

Material ima nizko stopnjo raztezka, ki je blizu kovine. Fleksibilnost omogoča namestitev kolektorjev na težko dostopna mesta. Visokokakovostna kovinska plastika ima visoko ceno in ni spojena z varjenjem.

Toplotna prevodnost s koeficientom 0,45 razširja področje uporabe cevi, material učinkovito deluje v sistemu tople vode.

Nianse povezovanja talnega ogrevanja s centralnim ogrevanjem

Pred namestitvijo cevi je potrebna priprava talne površine. To bo zmanjšalo tveganje za slabo delovanje ogrevanja. Bolje je, da namestitev sistema zaupate strokovnjakom - varneje bo in tveganje za izredne razmere se bo zmanjšalo.

Kakovost ožičenja in namestitve elementov bo vplivala na življenjsko dobo vodnega poda, učinkovitost ogrevanja in varnost. Profesionalni vodovodarji iz servisne pisarne zagotavljajo garancijsko dobo za prepoznavanje težav.

Topla tla ali radiator

S sistemom talnega ogrevanja bodo vaše noge vedno tople. Udobje je pomembno pri izbiri načina ogrevanja prostora.

Radiatorji izsušijo zrak v stanovanju in prispevajo k poslabšanju počutja, talno ogrevanje nima takšnega vpliva na ozračje.

V ostrem ruskem podnebju samo topla tla ne bodo dovolj - dom se ne bo popolnoma ogrel. Strokovnjaki svetujejo, da hkrati namestite sistem tople vode in pustite radiatorje v prostoru za učinkovito ogrevanje prostora.
