Namestitev termostata za ogrevana tla - povezovalna shema

Za nadzor načinov delovanja ogrevalnih sistemov je potreben poseben daljinski element, ki ni v neposrednem stiku z občutljivimi strukturnimi elementi. To je termostat za talno ogrevanje, ki vam omogoča vzdrževanje želene temperature talne obloge glede na trenutne potrebe. Poznavanje načel delovanja in vrst naprav bo uporabniku omogočilo pravilno izbiro in pravilno namestitev naprave v svojem stanovanju.

Kako delujejo termostati za talno ogrevanje

Glavni namen termostata za ogrevana tla je spremljanje stanja in prilagajanje načina delovanja istoimenskega sistema. Sestavljen je iz krmilnega modula in enega ali več daljinskih senzorjev, ki beležijo trenutno porazdelitev temperature po talni površini. Z njihovo pomočjo se informacije prenašajo na regulator, ki nadzoruje priklop in odklop posameznih odsekov vodovodnih cevi.

Zahvaljujoč prisotnosti te naprave se v prostorih vzdržuje udobna temperatura. Poleg tega vam racionalna poraba toplote omogoča prihranek pri porabi električne energije.

Regulatorji talnega ogrevanja domačih in tujih proizvajalcev se odlikujejo po enostavni zasnovi in ​​enostavni povezavi z obstoječimi sistemi. Pri priključitvi na stanovanjsko električno omrežje ni težav. Če so takšne naprave na voljo, lahko način delovanja sistema prilagodite večkrat na dan, ne da bi skrbeli za delovanje same naprave. Minimalna temperatura tal je določena za vsak prostor posebej. Poleg tega nekateri "napredni" modeli regulatorjev omogočajo nastavitev načina delovanja za določeno obdobje.

Je njihova uporaba obvezna?

Če je glavni cilj kupca prihraniti pri namestitvi in ​​delovanju ogrevanega talnega ogrevanja, nakup in namestitev termostata sploh nista potrebna. Toda pri tej odločitvi je uporabnik prikrajšan za naslednje možnosti:

• nastavite želeno temperaturo, ki velja za najbolj udobno za noge odraslih in še posebej otrok;
• spremenite (prilagodite) porazdelitev toplotnih con glede na trenutno situacijo;
• ne izgubljajte energije po nepotrebnem za ogrevanje površin talne obloge, ki je ne potrebujejo.

Uporaba pravilno konfiguriranega termostata vam omogoča, da se izognete drugi neprijetni situaciji, ko so tla zelo pregreta. To se običajno zgodi, ko temperatura preseže 25-27 stopinj.Poleg tega močno segrevanje negativno vpliva na zgornjo (končno) talno oblogo, saj imajo tudi najbolj toplotno odporne sorte sprejemljivo temperaturno mejo.

Ko so najvišje vrednosti temperature presežene, se v materialu začnejo nepovratni procesi, ki vodijo do linearne ekspanzije in deformacije. Hkrati opazimo izsušitev, zvijanje in razhajanje šivov, čemur sledi zlom zapornih spojev.

Kar zadeva varčevanje z energijo, je treba upoštevati naslednje pomembne točke:

• ob pravilni namestitvi, natančni konfiguraciji in pravilnem delovanju ogrevanih tal vanj vgrajeni elementi neenakomerno porabljajo energijo;
• maksimum se pojavi v času zagona sistema in začetnega segrevanja prevleke na določeno temperaturo;
• Med nadaljnjim delovanjem pride le do kratkotrajnih preklopov, ki omogočajo vzdrževanje želene ravni površinskega ogrevanja.

Celo brez uporabe "pametnega" regulatorja je skupna poraba zelo majhna. Pri namestitvi dobro nastavljenega termostata bodo prihranki dosegli rekordne vrednosti, saj se bodo tla v tem primeru segrela le takrat, ko je to res potrebno.

Vrste regulatorjev

Klasični termostat je kompaktna naprava, ki je na voljo v naslednjih izvedbah:

• Model vgrajen v steno, priključen na skrito električno napeljavo.
• V obliki "odprtega" izdelka, namenjenega za namestitev neposredno na steno (nadzemni vzorci).

Za delovanje v sistemih talnega ogrevanja je ta naprava opremljena s posebnim temperaturnim senzorjem in signalnim kablom. Nekateri modeli imajo tudi lasten vgrajen termostat, ki uravnava temperaturo okolja. Uporabljajo se v primerih, ko je električni talni sistem glavni vir toplote (uporablja se namesto radiatorjev).

Celotna paleta sodobnih termostatov za ogrevana tla je razdeljena na naslednje skupine:

• elektronski regulatorji;
• elektromehanske naprave;
• programabilne naprave z daljinskimi senzorji;
• naprave z daljinskim upravljanjem.

Elektronski regulatorji

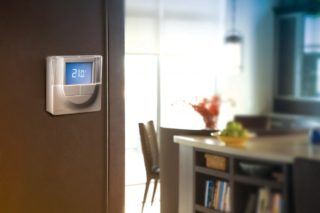

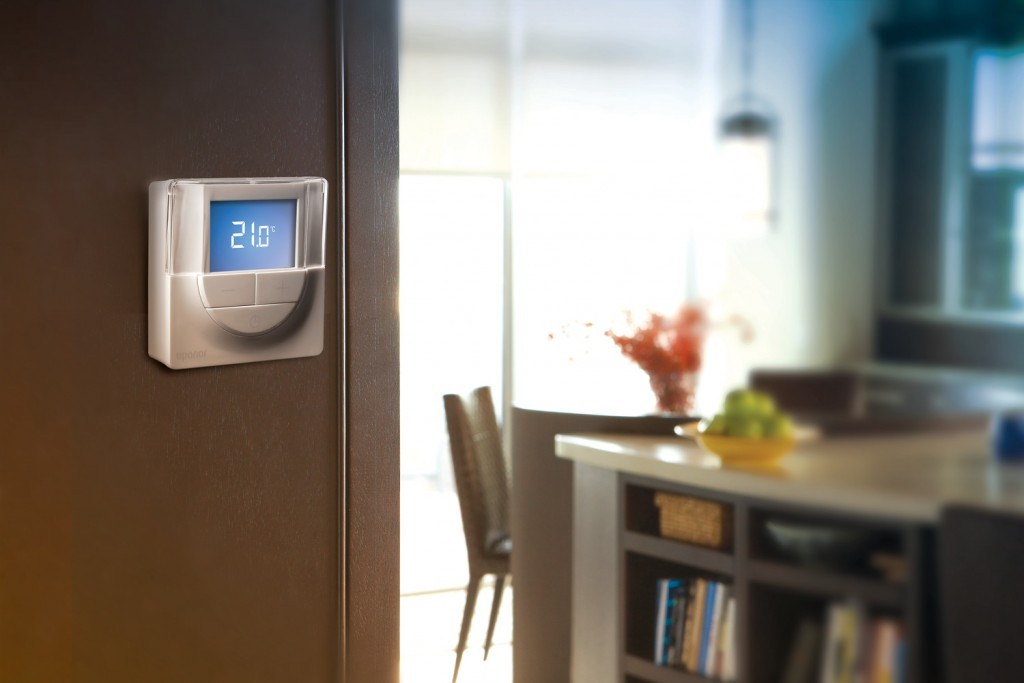

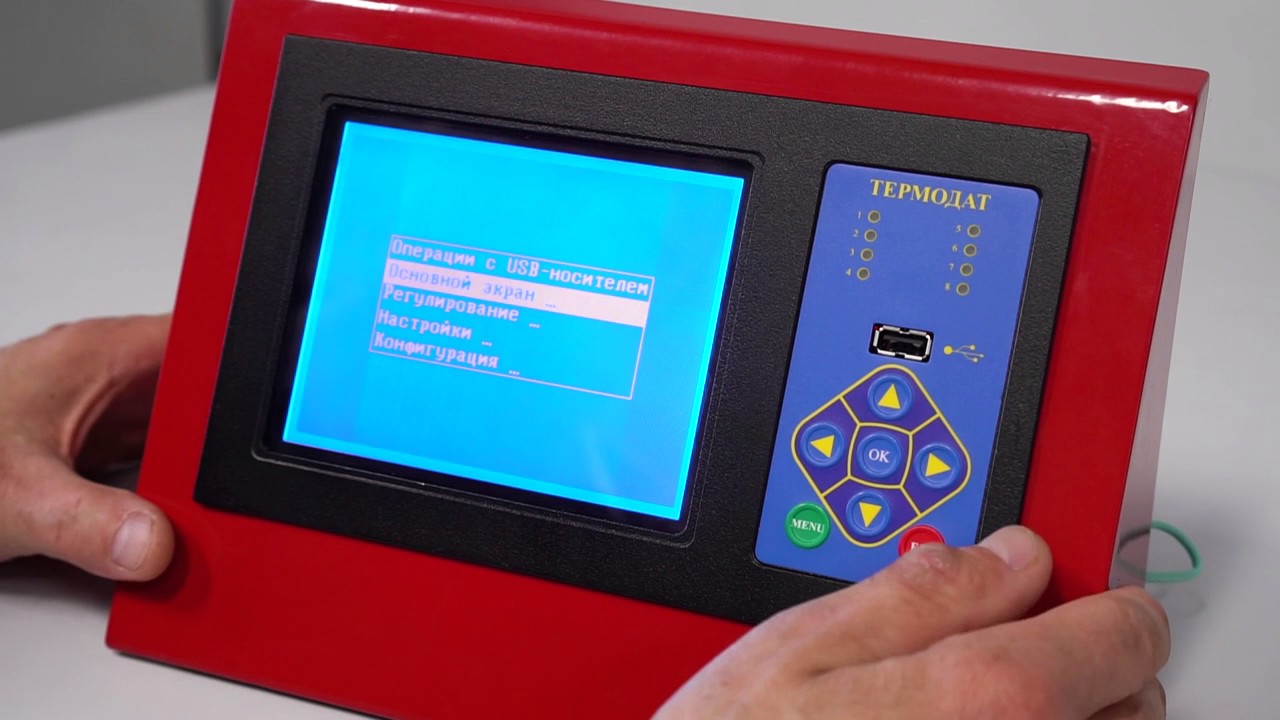

Naprave tega razreda imajo obliko, ki se razlikuje od mehanskih modelov, še posebej opazna v njihovem videzu. Opremljeni so z digitalnim zaslonom in gumbi na sprednji plošči, namenjeni za natančno nastavitev želene temperature ogrevanja. Danfossov model je obravnavan kot primer takšnega regulatorja, preko katerega je mogoče natančno nastaviti regulacijski parameter in vizualno spremljati njegovo trenutno vrednost. Vendar je funkcionalnost opisanega vzorca omejena na to.

Elektronske naprave znanih proizvajalcev (na primer Electrolux) so veliko bolj priročne za uporabo v primerjavi z njihovimi mehanskimi kolegi. Vendar pa njihove zmogljivosti le malo presegajo funkcionalnost slednjih. Ne ponujajo nobenih dodatnih možnosti (načinov programiranja, na primer ali nehlapnega napajanja), ki so na voljo le "naprednim" modelom. Ta omejitev je glavni razlog za njihovo nizko priljubljenost.

Kljub razmeroma visokim stroškom pa z uporabo elektronskih naprav ni mogoče doseči bistvenih prihrankov pri porabi energije.

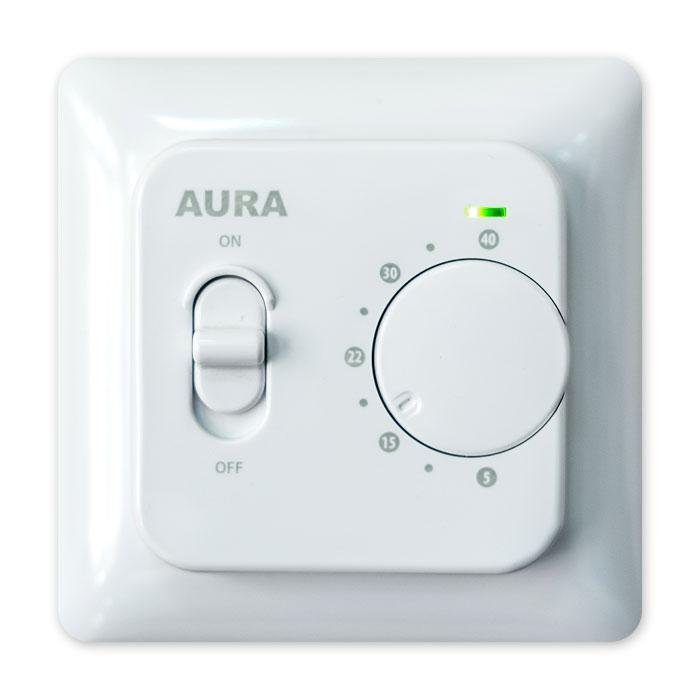

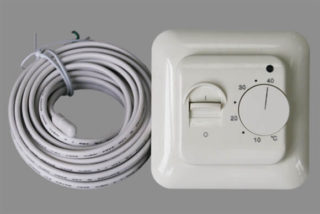

Mehanski modeli

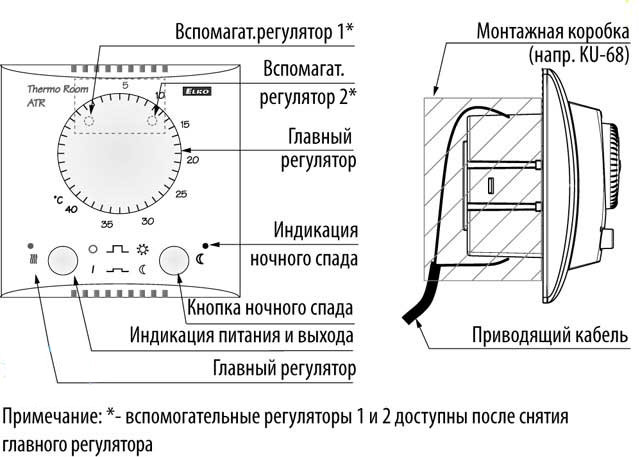

Mehanski termostati na trgu so poceni naprave, ki jih je enostavno oblikovati in vzdrževati. Izbira načinov krmiljenja v teh napravah ni velika. Na njihovi sprednji plošči sta običajno le dva elementa - tipka za vklop in regulator temperature v obliki kolesa z lestvico poleg njega. Poleg tega zagotavlja preprosto indikacijo vklopljenega stanja, narejeno na navadni LED.

Prednosti takšnih regulatorjev vključujejo preprostost zasnove in dostopno ceno. Vendar pa je natančnost nastavitve temperaturnega režima zelo nizka, kar ne omogoča vedno doseganja želenega rezultata. Druga pomembna pomanjkljivost teh naprav je pomanjkanje možnosti programiranja načinov delovanja.

S takim termostatom ni mogoče doseči oprijemljivih prihrankov energije, porabljene iz električnega omrežja. Kljub temu nekatere uporabnike privlači preprostost njihove naprave in dostopna cena.

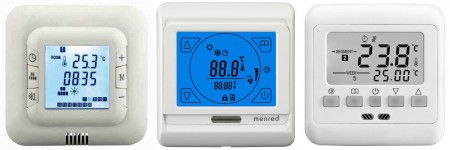

Programabilne naprave

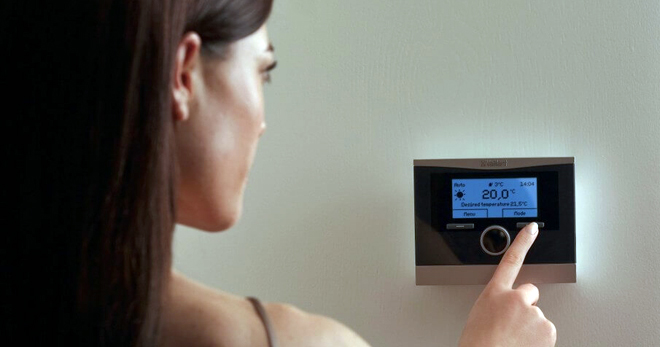

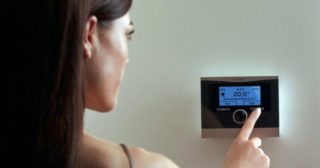

Ta skupina vključuje naprave, ki jih običajno imenujemo "pametne", saj jih odlikuje prisotnost velikega števila možnosti. Praviloma imajo takšne naprave ločeno vgrajen temperaturni senzor in možnost preklopa načinov spremljanja stanja za dve okolji ("tla" in "zrak").Toda njihova glavna prednost je možnost programiranja naprave po želji in nastavitev želene temperature za določeno časovno obdobje. Običajno so nastavljeni na izbrane ure v tekočem dnevu ali na dneve v tednu (vključno z delavniki in vikendi). Posebej »napredni« modeli tovrstnih regulatorjev omogočajo programiranje preko Wifi omrežja s hkratno povezavo na internet.

Z daljinskim upravljalnikom (z daljinskim upravljalnikom)

To vrsto krmilnika predstavljajo modeli Eberle, Gira in Livolo, sestavljeni iz dveh med seboj povezanih modulov - stacionarnega in prenosnega (daljinsko upravljanje). Na prvo so priključene električne žice senzorjev in relejev za ogrevana tla, ki določajo izbiro lokacije za njegovo namestitev v prostoru. Načine delovanja ogrevalnega sistema je mogoče nadzorovati iz katere koli cone, omejene z obsegom radijskega komunikacijskega kanala.

Številni proizvajalci (na primer Livolo) izdelujejo posebne aplikacije za svoje izdelke, z namestitvijo katerih lahko nadzorujete vklop opreme s svojega mobilnega telefona. Pri nekaterih modelih regulatorjev komplet za daljinsko upravljanje vključuje daljinske toplotne senzorje, ki merijo temperaturo zraka na njihovi lokaciji.

Priključitev in nastavitev termostata

Preden priključite ogrevana tla na termostat, boste potrebovali temeljito pripravo, ki se nanaša na naslednje zaporedje dejanj:

1. Izbira lokacije.
2. Ureditev pomožnega pritrditve ali niše.
3. Namestitev izdelka.

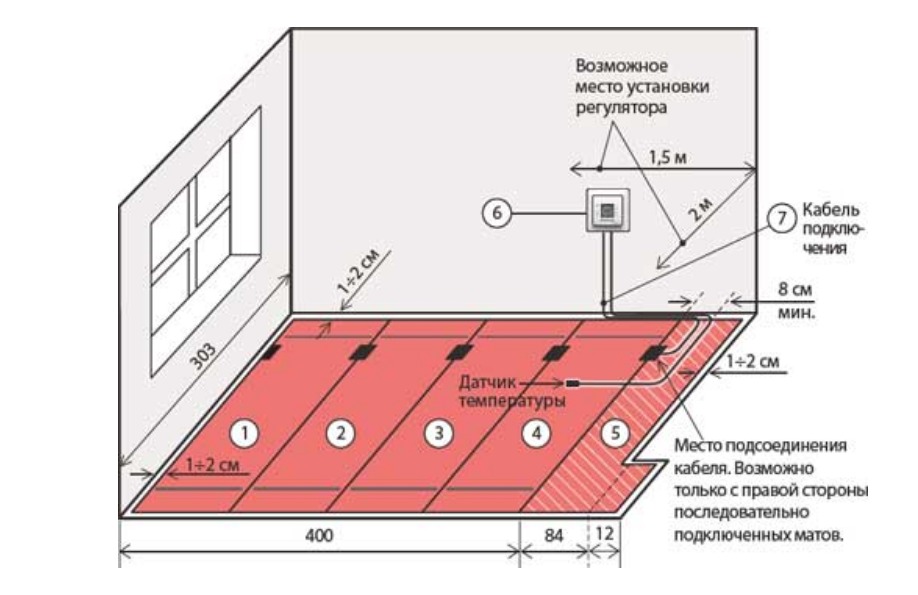

Za namestitev naprave je primerno mesto, ki ni izpostavljeno sončni svetlobi. Običajno se izbere v prostoru, kjer ni prepiha, na višini približno 40 cm od tal.

Za vgradni termostat je v steni izrezana niša za standardno vtičnico (njen premer je 68 mm). Te dimenzije zadostujejo za namestitev samega termostata in vseh skupin vodnikov, ki so priključeni na sponke. Ko so žice povezane in je ohišje izdelka pritrjeno z vijaki, ki so priloženi kompletu, ostane le, da ga povežete, za kar boste morali uporabiti navodila za uporabo.

Če želite, je enostavno ugotoviti, kako sami zamenjati kabelske žile. Dovolj je, da natančno preučite kontaktne oznake.

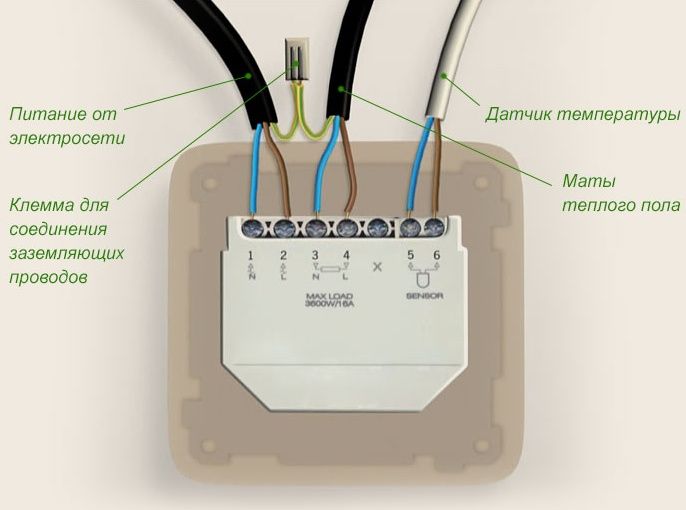

Kljub raznolikosti modelov na trgu ima večina izdelkov v tem razredu približno enako shemo ožičenja:

• prva dva kontakta sta za priključitev napajanja;
• grelni elementi "toplega poda" so povezani z drugim parom;
• tretji par sponk se uporablja za povezavo vodil signalnega kabla senzorja.

Naveden vrstni red preklopov (načrt) ni okviren za vse tipe regulatorjev. Pri nameščanju določene naprave se pogosto pojavijo nianse, ki jih je pomembno upoštevati vnaprej.

Kateri temperaturni senzor izbrati za ogrevana tla

Že obravnavana klasifikacija na podlagi načela delovanja vam bo pomagala pri odločitvi, kateri temperaturni senzor za ogrevana tla izbrati za vaše stanovanje. Vendar je praksa pokazala, da imajo uporabniki raje nekoliko drugačen pristop k temu vprašanju. Za mnoge je izbira lažja, če so regulatorji razdeljeni v skupine po naslednjih kriterijih:

• cenovna dostopnost;
• tehnična raven;
• najnovejše oblikovalske rešitve.

Najprej se boste morali seznaniti s pregledom modelov regulatorjev, ki so na voljo na trgu, in jih poskušati postaviti glede na želje kupcev.

Pregled nekaterih modelov

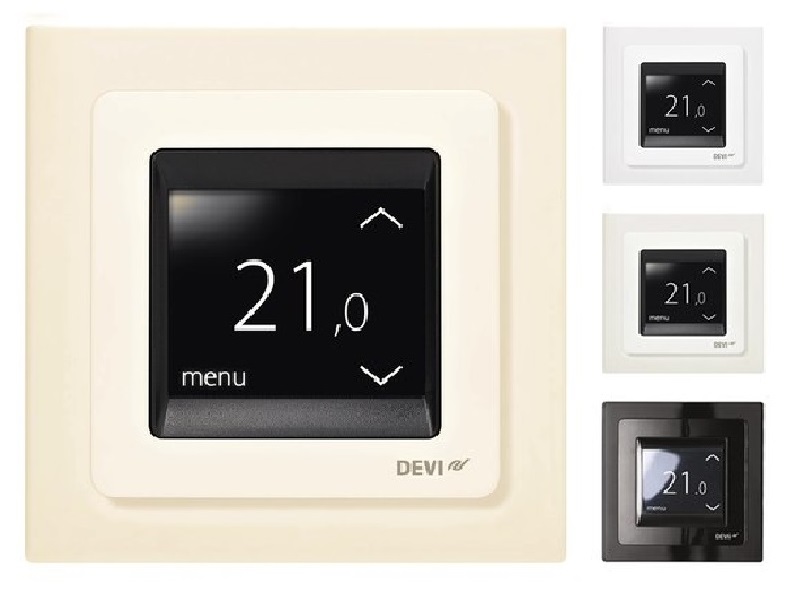

Modeli v segmentu "priljubljenega luksuza", ki se ponujajo na domačem trgu, vključujejo izdelke, ki jih predstavlja podjetje "Devi" (Danska). Stroški teh regulatorjev so višji od stroškov običajnih vzorcev, vendar jih upravičuje visoka kakovost. Danski proizvajalec postavlja svoje modele kot običajen izdelek brez nepotrebnih dodatkov. Ne predstavlja dolge vrste oblikovalskih rešitev (na primer Legrand), saj se glavna naloga zmanjša na preprosto formulo: kupite napravo, jo namestite in nato konfigurirajte.

Druga stvar so izdelki francoskega podjetja Legrand, ki jih odlikuje izjemen dizajn in številni modeli, združljivi s serijo stikal Valena.

Linija ABB, za katero je značilna široka funkcionalnost in precej dostopne cene, je med potrošniki veliko povpraševanje. Regulatorji, ki jih predstavlja to podjetje, so opremljeni s celotnim nizom senzorjev temperature zraka.
