Gradnja in obratovanje blok-modularnih kotlovnic

Sodobne blok-modularne kotlovnice so namenjene ogrevanju stanovanjskih in industrijskih objektov na plin. BMK so prostorski sistem, ki ni ločen z notranjimi pregradami. Moduli so sestavljeni v tovarni in dostavljeni na lokacijo.

Gradnja blokovno-modularnih sistemov

Kotlovska oprema je zasnovana za proizvodnjo tople vode in njeno dobavo v sisteme za oskrbo s toploto in vodo. Proizvajalci proizvajajo sisteme v skladu z GOST 15150, katerih zasnova vključuje:

• blok modul (en ali več) tovarniško sestavljen;
• kovinska cev, ki zagotavlja izhod dimnika.

Proizvodnja kotlovnic se izvaja z uporabo tehnologij:

• zaprt dvokrožni sistem - pregradni izmenjevalnik toplote ločuje kotel in omrežna vezja, da prepreči temperaturne skoke in nadtlak;
• regulacijski sistemi z več kotli - parametri zraka in temperature se spremljajo samodejno.Način zgorevanja goriva je nastavljen na enak način;
• sistemi za regulacijo frekvence - frekvenčni pogoni so nameščeni na črpalkah, dimnikih in ventilatorjih, ki varčujejo z energijo;
• vakuumski odzračevalniki in parni hladilniki – zmanjšajo toplotne izgube.

Kot gorivo se lahko uporablja zemeljski in utekočinjeni plin, dizelsko gorivo.

Prednosti in slabosti blokovskih kotlovnic

Blok-modularna kotlovnica ima več prednosti v primerjavi s stacionarno:

• prihranki pri gradnji kapitalske zgradbe za kotel;
• znižanje stroškov za uporabo termalne poti;
• zmanjšanje izgube toplote med transportom hladilne tekočine;
• visoka kategorija pripravljenosti za zagon;
• hitra namestitev - oprema je povezana v 3-10 dneh, sistem je nameščen v 4 urah;
• avtomatizacija procesa upravljanja – zmanjšanje tveganja okvar in nesreč;
• možnost izbire sistema po moči - obstajajo modeli od 0,2 do 50 MW.

Slabosti naprav vključujejo:

• postopke zagona izvajajo izključno strokovnjaki;
• nevarnosti izrednih razmer zaradi požarov in nepooblaščenega delovanja;
• uporaba eksplozivnih goriv.

Blokovne kotlovnice delujejo v skladu s projektnim obdobjem 15-20 let.

Glavne vrste kotlovnic

Glede na zasnovo obstajata dve vrsti naprav.

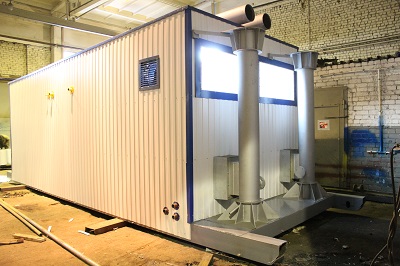

Stacionarni BMK

Kotlovnica je v celoti sestavljena v tovarni in je namenjena za oskrbo s toplo vodo po segrevanju medija. Ima naslednje značilnosti:

• zmogljivost - nanj je priključen generator toplote s katero koli močjo;
• sprejemljivost kaskadne povezave - tehnologija vključuje združevanje več kotlov v skupno omrežje;
• vsestranskost uporabljenega goriva in povezave - združljiv z rezervoarji za plin in centralnimi vodi;
• enostavnost pretvorbe na drugo vrsto hladilne tekočine.

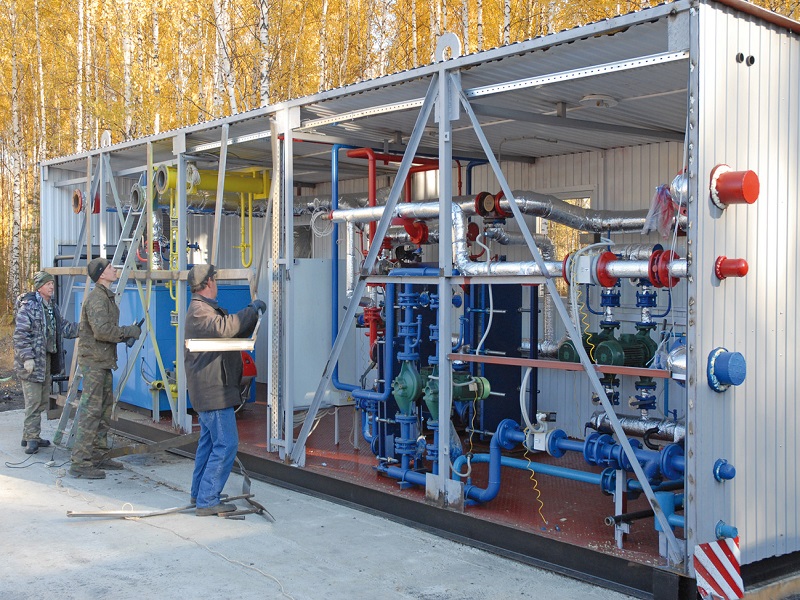

Stacionarne naprave se na gradbišče dostavijo in razložijo z avtodvigalom. Končana instalacija z avtomatizacijo, krmilno enoto, cirkulacijsko opremo, ožičenjem in varnostnimi sistemi je nameščena na temelju.

Mobilni sistemi

Prenosna modularna kotlovnica je nameščena v prostorih z največjo površino do 5 tisoč kvadratnih metrov. Zmogljivost konstrukcije ne presega 500 kW, zato je ni mogoče opremiti s pomožnimi sistemi. Naprave z nizko porabo energije je enostavno namestiti brez pripravljalnih ukrepov.

Mobilni BMK stanejo 30% več kot stacionarni.

Razvrstitev glede na vrsto goriva

Za učinkovito ogrevanje zasebne hiše ali podeželske koče ne smete izbrati samo vrste namestitve. Razmisliti morate o vrsti uporabljenega goriva. Po tem kriteriju so blokovske kotlovnice razdeljene v več skupin.

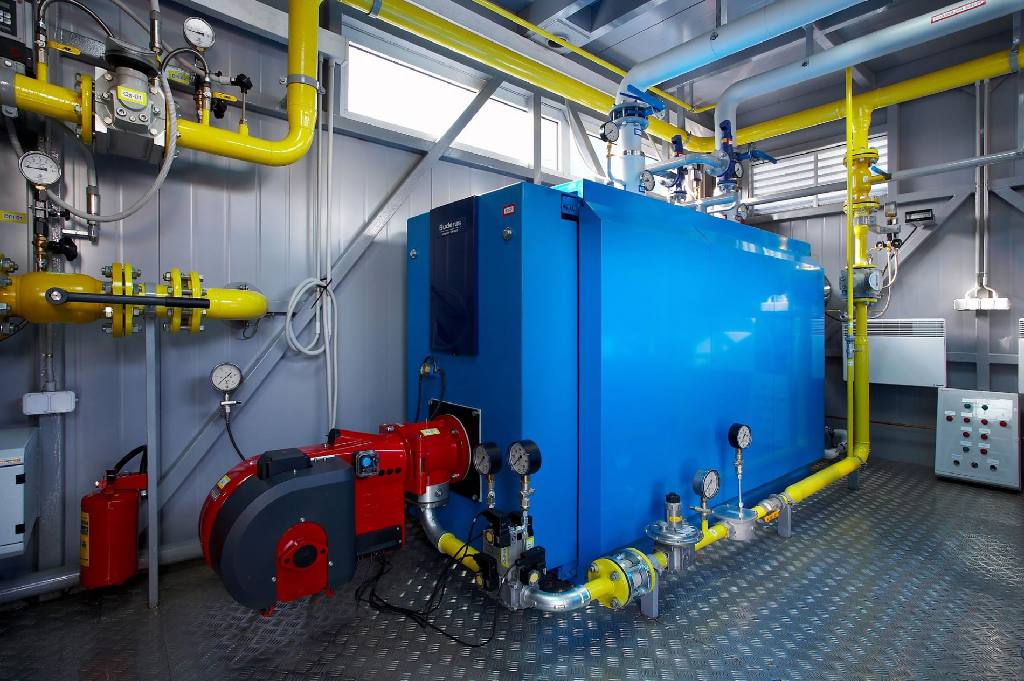

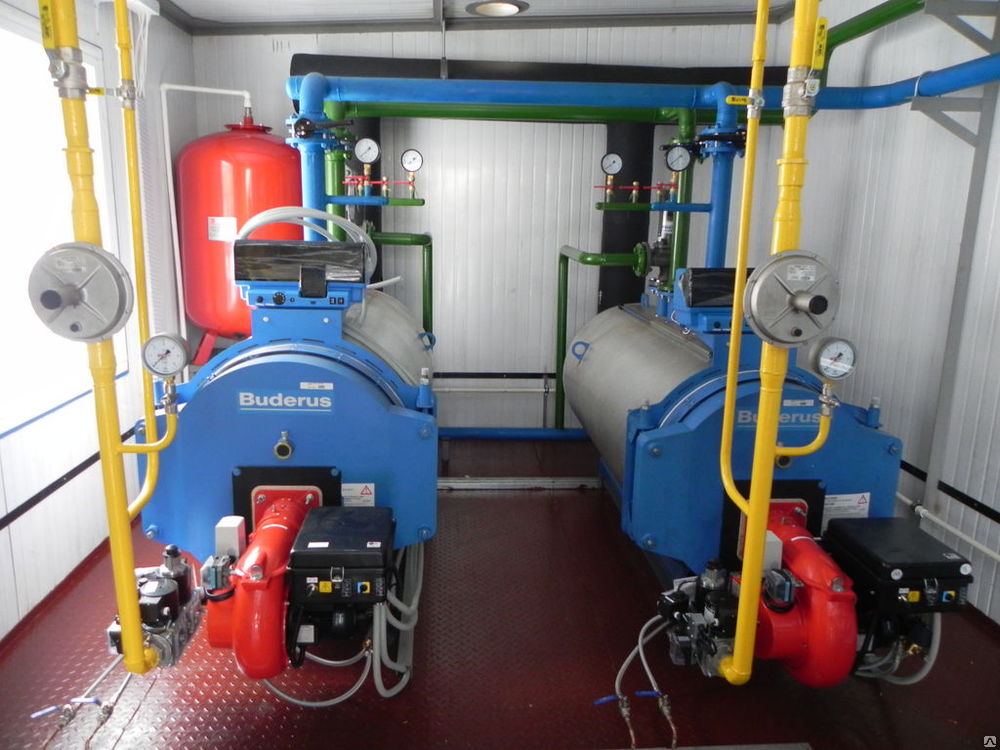

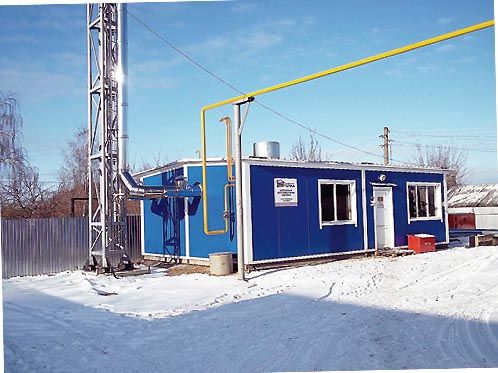

Plinske naprave

Naravno gorivo ali butan zagotavlja varčno delovanje kotlovnic. Slaba stran inštalacij je draga montaža, vendar pa pocenitev plina povrne stroške že v prvi sezoni obratovanja. Modularna plinska kotlovnica je povezana s kotlom, ki rešuje problem oskrbe hiše s toplo vodo.

Plinski kotel je varen, opremljen z atmosferskimi gorilniki z minimalno stopnjo hrupa in prilagojen nizkemu tlaku. Oprema je primerna za stanovanjske objekte in industrijske delavnice.

Sistemi na tekoča goriva

Blokovne kotlovnice delujejo na dizel ali kerozin. Bili bodo dobra rešitev za območja brez plinovoda. Za dizelski tip modulov so značilni nizki stroški goriva, avtonomija in visoka učinkovitost.

Naprave, ki delujejo na dizel ali kerozin, je mogoče enostavno pretvoriti v plin.

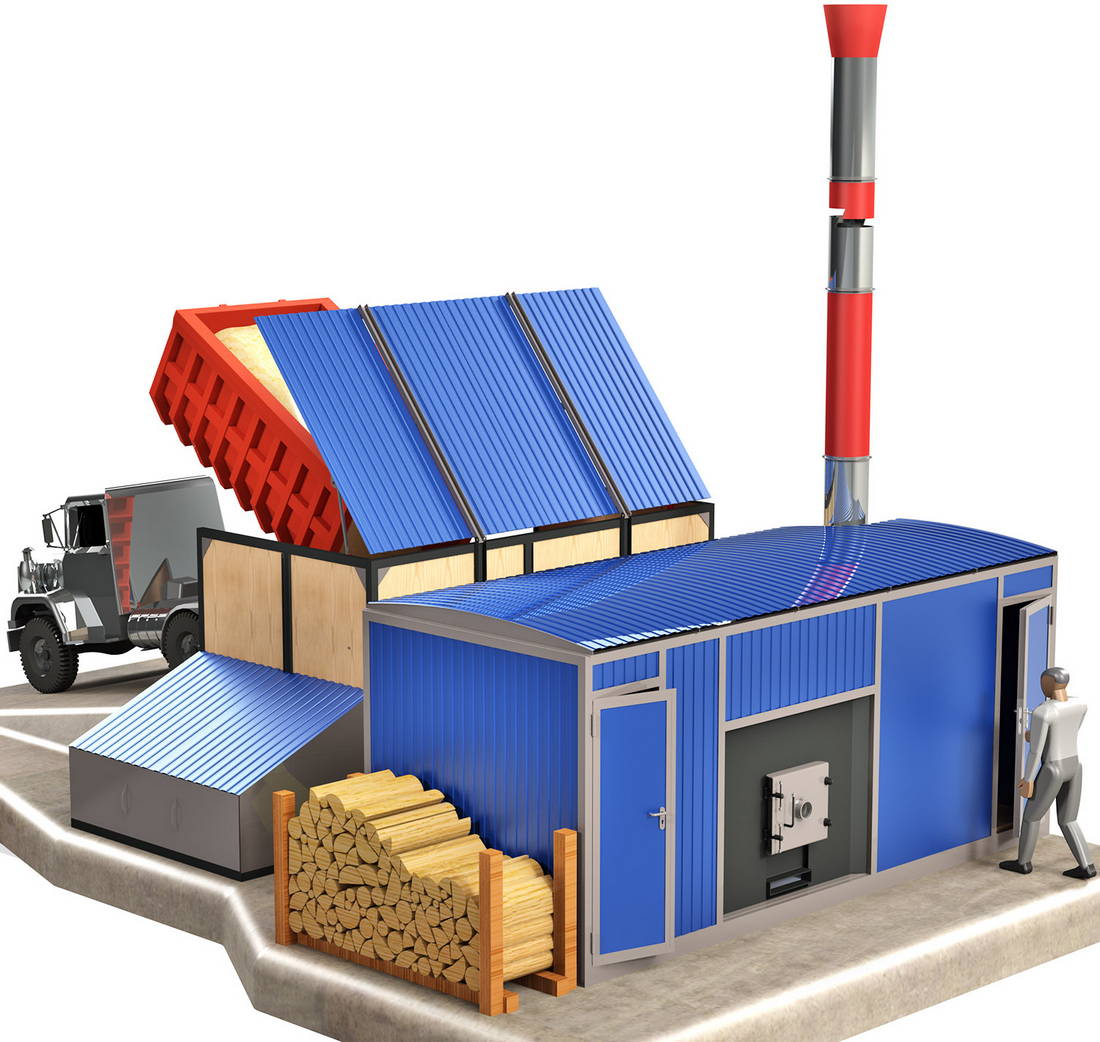

Modeli na trda goriva

Namestitev na premog, brikete ali les je rezervna možnost. Trdno gorivo je poceni, sama kotlovnica pa ni odvisna od električnega ali plinskega voda.

Sistemi samodejno odvajajo dim in imajo več kot 85-odstotno učinkovitost. Pomanjkljivost BMK na trda goriva je potreba po prostoru za shranjevanje premoga, drv ali peletov.

Elektroinštalacije

Gradnja kotlovnice ne traja dolgo zaradi nizkih stroškov in enostavnosti priključitve opreme. Strukture ne škodijo okolju, so varne in imajo več kot 90-odstotno učinkovitost. Električni tip blokovskih kotlovnic ima eno pomanjkljivost - obratovalni stroški so 10-krat dražji kot pri uporabi plina.

Sodobne blagovne znamke proizvajajo tudi kotle na biogoriva, ki so dražji od vseh teh vrst.

Proizvodne lastnosti

Blokovna kotlovnica na dizelsko gorivo, trda goriva ali plin ni izdelana v celoti sestavljena v tovarni. Proizvajalec dopolni samo glavno enoto z generatorji toplote in pomožno opremo. V osnovni konfiguraciji so sistemi sestavljeni iz enega ali več kotlov, vodnih vodov, črpalk in elektromehanskih enot.

V Ruski federaciji so v povpraševanju naprave različnih proizvajalcev.

Rosenergoprom

Obstajajo predstavništva v Novosibirsku, regija Kemerovo,Ekaterinburg. Proizvajajo kotle na trda goriva, plin, olje in dizel. Peči naprav - ročni ali mehanski tip. Ukvarja se s projektiranjem in montažo sistemov.

Kotlostroyservice

Predstavništva so v številnih mestih, vključno z Moskvo, Izhevsk, Voronezh in Novy Urengoy. Proizvodnja blok modularnih kotlovnic, ki delujejo na dizelsko gorivo in plin, je bila vzpostavljena od leta 1998. Linijo samostoječe, pritrjene opreme, enojnih in dvojnih kotlov predstavljajo modeli z zmogljivostjo 100 kW - 5 MW.

Stroytekhkomplekt

Proizvodnja je koncentrirana v Jekaterinburgu. Podjetje proizvaja mobilne in stacionarne kotle na katero koli vrsto goriva, nudi storitve projektiranja, nadzora namestitve in zagona BMK.

EnergoLeader

Proizvajalec s predstavništvom v 4 mestih Ruske federacije, ki proizvaja toplovodne in parne kotlovnice. Izvaja vrsto del na njihovem načrtovanju, zagonu in usposabljanju servisnega osebja.

AllianceHeat

Blagovna znamka iz Stary Oskol, ki izvaja gradnjo sistemov na ključ z zmogljivostjo 1-60 MW. Zagotavlja storitve projektiranja kotlovnice z nadaljnjim zagonom. Agregati delujejo na zemeljski plin dizelsko gorivo, kurilno olje in so priključeni na omrežje 220 in 380 V.

Podjetja morajo kupcem predložiti dokumente, ki potrjujejo skladnost z GOST, SNiP in PPB, ter potrdila o skladnosti Rostechnadzorja.

Zahteve za blok-modularne kotlovnice

Pri nakupu in priključitvi kotlovnice je treba upoštevati naslednje nianse:

1. Namestitev se izvede šele po izračunih, odobritvi projekta in vizualnem pregledu modula glede poškodb.
2. Sistemi za odvod dima morajo biti v skladu s klavzulo.5.12.2 SNiP za kotlovne naprave.
3. Za zagotovitev varnega delovanja opreme je organizirano sanitarno zaščitno območje na podlagi SP 89.13330 in 42.13330.
4. Modularne stacionarne modifikacije so nameščene samo na temelju.
5. Če se uporablja nevarna vrsta goriva, je pred priključitvijo kotla organizirana ozemljitev, nameščen požarni alarm in detektorji puščanja.
6. Sistemski cevovodi so opremljeni z nadzornimi in merilnimi instrumenti in so povezani po metodi prirobnica-vijak.
7. Testiranje sestavljenega dizajna se izvede v 72 urah.

Priključitev in servisiranje BMK stanovanjske hiše, upravne ustanove in proizvodnih linij mora izvajati usposobljeno osebje, ki je opravilo usposabljanje.

Blok-modularne kotlovnice so v primerjavi s tradicionalnimi ogrevalnimi sistemi bolj ekonomične. Zasebna gospodinjstva, proizvodne delavnice ali lastniki stanovanjskih stavb prihranijo do 50 % pri stroških ogrevanja. Poleg ekonomske izvedljivosti je za naprave značilna minimalna poraba goriva in toplotna učinkovitost.
