Pomanjkljivost centraliziranega ogrevalnega sistema je počasno segrevanje radiatorjev. Postopek zvišanja ugodne temperature lahko pospešite z grelnikom vodnega ventilatorja. Grelnik vode za ogrevanje je priključen na sistem, zbira toplotne tokove in jih razporedi po prostoru. Preden namestite opremo, morate razumeti značilnosti njenega delovanja, vrste in postopek namestitve.
Posebnosti uporabe in zasnova
Ventilatorski grelnik je primeren za prostore od 150 m2, lahko pa se uporablja tudi v vsakdanjem življenju za izboljšanje zmogljivosti radiatorjev. Napravo lahko namestite tudi v velike prostore brez baterij. Optimalna lokacija grelnika vode je dovodno prezračevanje, ker se bo vhodni tok segreval.
Tok dovodnega zraka se lahko ogreva za namene ogrevanja in ohranjanja toplote. Vodni modeli tudi preprečujejo nastajanje kondenza na zračnikih. Trenutno priljubljene grelne tuljave so sestavljene iz naslednjih elementov:
- Grelna enota.Glavni del konstrukcije je jeklena cev z aluminijastimi rebri. Zunanji premer cevi je 37 mm, brez plavuti - 16 mm, medrebrna razdalja - 2,8 mm. Štrleči deli oddajajo toploto in jo zadržujejo tudi pri intenzivnem pretoku zraka.
- Cevi Razporejeni v 2, 3 ali 4 vrstah v ravnem pravokotnem okvirju. Zračne mase dovaja aksialni ali radialni ventilator.
- Žaluzije. Postavljeni na sprednji del zagotavljajo smer tokov, ki delujejo za ogrevanje.
- Električni motor. Zagotavlja delovanje ventilatorja. Pri grelni moči 115 kW ima elektromotor lahko moč od 0,5 do 1 kW.
- Ohišje z luknjami za montažo. Izdelan je iz jekla s protikorozijsko površino ali plastike.
Grelniki zraka so zasnovani za največjo temperaturo hladilne tekočine 200 stopinj in največji tlak 1,2 kPa.
Razvrstitev grelnikov zraka po obliki cevi
Naprave so opremljene s cevmi, ki so usmerjene čez gibanje zraka. Da bi preprečili nevarnost prezračevanja, je voda usmerjena skozi cevi od spodaj navzgor. Priključne prirobnice na koncih ohišja imajo luknje za povezave s prezračevalnimi kanali. Glede na obliko cevi obstaja več modifikacij grelnikov zraka.
Gladka cev
Grelniki so izdelani iz votlih cevi s premerom 20-32 mm, ki se nahajajo na razdalji 0,5 cm drug od drugega. Grelno napravo lahko izberete glede na lokacijo cevi v grelniku vode:
- Koridor. Konci elementov so privarjeni v zgornji in spodnji razdelilnik. Voda je usmerjena skozi dovodno cev v razdelilno omarico. Premika se po ceveh in jih segreva ter se odvaja kot kondenzat ali ohlajena tekočina.
- Šah.Je zelo odporen na zračne tokove. Grelec deluje normalno, če je vsebnost prahu v zraku manjša od 0,5 mg/mᶾ in temperatura vstopne vode +20 stopinj.
Naprave z gladko cevjo so primerne za nizek pretok zraka.
Lamelni
Spremembe z rebri, ki povečajo prenos toplote. Plošče so pravokotne in okrogle. Elementi so opremljeni s cevmi, na katere je navit valovit jekleni trak širine 1 cm in debeline 0,4 mm.
Srednji model je trivrstna različica, veliki pa je na voljo s 4 vrstami cevi. Dimenzije plošč srednje variacije z debelino 0,5 mm so 11,7x13,6 cm. Velike se od njih razlikujejo le po dolžini - 17,5 mm. Velike plošče so razporejene v cik-cak vzorcu, srednje pa v obliki hodnika.
Vrsta kaloričnega ogrevanja ploščnih naprav se lahko določi z oznakami. Modeli SDT4009V so združljivi s paro in so nameščeni navpično. Grelnik zraka STD3010G je mogoče vodoravno priključiti na vodni sistem.
Bimetalni
Naprava s spiralno valjanimi rebri, primerna za vodno hladilno tekočino z maksimalno temperaturo 180 stopinj. Bimetalni grelniki zraka serije KSK3 in KPZ so srednje velikosti in so opremljeni s 3 vrstami cevi. Velike naprave, kot sta KSK4 in KP4, imajo 4 vrste cevi.
Podobnost med obema vrstama SSC je v njihovi zasnovi. Sestavljeni so iz izmenjevalnikov toplote, stranskih ščitov, cevastih rešetk in pokrovov z loputami. Toplotni izmenjevalniki so izdelani v obliki 2 cevi. Notranja s premerom 1,6 cm je izdelana iz jekla z aluminijastimi zunanjimi rebri.Prečna razdalja med šobama je 4,15 cm, vzdolžna pa 3,6 cm.
Različice glede na način namestitve
Glede na zasnovo ohišja lahko izberete ventilatorski grelec:
- Vrsta tal. Nameščen brez pritrdilnih elementov, hitro priključen na vodovod. Mobilne modele je enostavno premakniti na novo lokacijo.
- Vrsta stene. Stenski grelnik je opremljen z montažno konzolo za nastavitev navpičnega položaja. Element je pritrjen s sidrnimi vijaki, po katerem je priključen vodni krog.
Gospodinjski aparati so enokrožni, priključeni samo na vročo ali hladno vodo.
Delovni pogoji in značilnosti

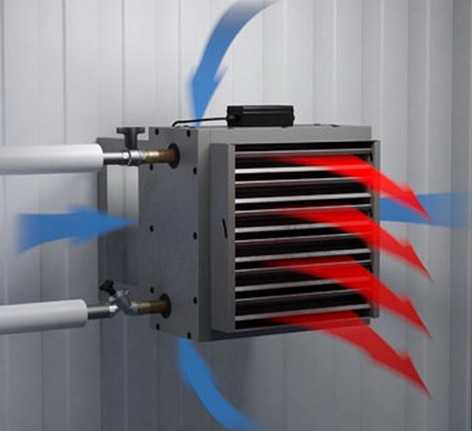

Načelo delovanja grelnika vode za ogrevanje, opremljenega z ventilatorjem, temelji na izmenjavi toplote dveh delovnih medijev. Kot primarno hladilno sredstvo se uporablja vroča voda, kot sekundarno hladilno sredstvo pa zrak. Ogrevanje zračnih mas poteka s prenosom toplote tople vode na tok hladnega zraka. Učinkovitost prenosa toplote je odvisna od temperaturne razlike - ta mora biti velika.
Pri delovanju naprav mora biti izpolnjenih več zahtev:
- Pred namestitvijo v veliki sobi se izračunajo kazalniki učinkovitosti.
- Gospodinjski modeli so kompaktni in združljivi s parnim ali vodnim ogrevanjem.
- Uporaba vode s temperaturo nad 180 stopinj v omrežju je nesprejemljiva - grelec bo odpovedal.

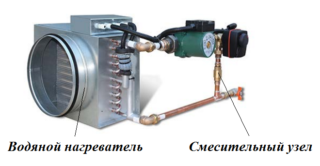

- Za velike prostore se uporablja sistem za regulacijo moči grelnika v obliki mešalnika s tri- ali dvosmernim ventilom.
- Največja gostota agresivnih nečistoč v zraku med delovanjem naprave je določena v GN 2.2.5.686-98 in GOST 12.1.007-76.
- Energijska učinkovitost grelnika je odvisna od koeficienta toplotne prehodnosti. Vrednost je navedena v potnem listu.
- Pred montažo v domači delavnici ali garaži je potrebno vgraditi filtre za odstranjevanje kemičnih nečistoč.
- Trivrstni modeli so primerni za prezračevalne komunikacije, ki dovajajo zunanji zrak pri temperaturah od 0 do -40 stopinj.
- Štirivrstne modifikacije se lansirajo pozimi le s hitrostjo zvišanja temperature do 30 stopinj na uro.
- Enote niso primerne za prisilno ali umetno prezračevanje - črpajo zrak skozi kanalske elemente.
Najnižja temperatura, pri kateri bo deloval grelnik zraka, je -25 stopinj.
Prednosti in slabosti vodnega grelnika
Prednosti vodnih grelnikov zraka vključujejo:
- enostavna namestitev v primerjavi s komunikacijami, kjer je radiator;
- učinkovitost in hitrost ogrevanja;
- produktivnost - grelnik lahko ogreva podeželsko hišo ali proizvodno območje;
- obratovalna varnost;
- samodejni izklop in vklop ogrevanja za modele s temperaturnimi senzorji;
- gladko prilagajanje in prilagajanje načinov delovanja;
- združljivost s centralnim sistemom ali lokalnimi omrežji - kotli;
- tiho delovanje;
- brez obremenitve električnega voda.
Ogrevalna oprema ima več pomanjkljivosti:
- odvisno od razpoložljivosti vode v omrežju;
- hladilno sredstvo je treba dovajati v prostor, kjer so nameščene naprave;
- težave pri vzdrževanju;
- zaustavitev dovoda toplote, če se ventilator ustavi.
Kljub številnim pomanjkljivostim grelnike vode odlikuje učinkovitost ogrevanja in ekonomična poraba vode.
Nasveti za namestitev
Grelnik vode je nameščen v prostorih, ki so priključeni na centralno kurjavo. Pri sami namestitvi upoštevajte priporočila strokovnjakov:
- Diagonala grelnika je odvisna od upogibnih lastnosti kanalov, vrste lopute in strukturnih elementov.
- Za zaščito grelnika pred zmrzovanjem se namestitev izvaja v prostorih s temperaturo, ki ni nižja od 0 stopinj.
- Pred namestitvijo je potrebno pregledati plošče in cevi za celovitost.
- Varjene prirobnice je najlažje povezati od konca do konca.
- Odzračevalni ventili z neposrednim tokom se nahajajo na vrhu izstopnega in dovodnega razdelilnika.
- Spoji med napravo in prezračevalnim sistemom so zatesnjeni.
- Stenski modeli so nameščeni tako, da konzolo pritrdite z dvema samoreznima vijakoma.
Če nimate izkušenj s povezovanjem in vezavo sistema, je bolje, da delo zaupate strokovnjakom.
Posebnosti uporabe grelnikov vode za ogrevanje
Vodni ventilatorski grelniki se uporabljajo za ogrevanje velikih prostorov - trgovin ali pisarn. Omogočajo hitro sušenje preprog ali avtomobilskih sedežev, zato jih lahko uporabljate v avtopralnicah in kemičnih čistilnicah.
Vodni viri toplote so upravičeni za kletna tla z visoko stopnjo vlažnosti. Lahko se namestijo v garaže, gradbene avtomobile, delavnice, na ozemlju skladišč ali delavnic za proizvodnjo polimerov.
Kanalski vodni grelniki zraka so primerni za vzdrževanje ugodne temperature doma in na delovnem mestu.Oprema za varčevanje z energijo praktično ne porabi električne energije in plina, kar vam omogoča prihranek pri računih za komunalne storitve.
