Opis in značilnosti izoliranih švedskih plošč

Izolirana švedska plošča je temelj plošče, ki se pogosto uporablja v državah CIS. Prvič so bili takšni temelji postavljeni v Skandinaviji. Nekaj ​​let kasneje je naprava postala priljubljena tudi drugod po svetu. Porazdelitev je razložena z odpornostjo na vlago baze in parametri toplotne izolacije. Ugotoviti morate, katere druge lastnosti ima omenjeni dizajn.

Struktura izolirane švedske plošče

Izolirana plošča je podlaga plošče, ki je opremljena z izolacijskimi materiali, odpornimi na vlago, in komunalnimi omrežji. Posebna značilnost USP (izolirane švedske plošče) je majhna globina polaganja.

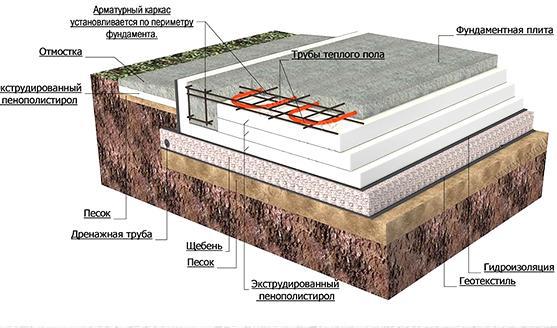

Obstaja več možnosti za ureditev temeljev. Osnovni elementi:

1. Talna podlaga z drenažnim sistemom.
2. Podloga iz geotekstila.
3. Postelja iz peska in proda s prostorom za kanalizacijske cevi in ​​komunikacije.
4. Toplotnoizolacijski sloj.
5. Hidroizolacija - za zaščito pred izpostavljenostjo visoki vlažnosti.
6. TechnoNIKOL ali Carbon je izdelek za izolacijo talnih oblog.
7. Ojačitveni cevovod in ogrevalni sistem.
8. Betonska plošča s povprečno debelino 100 mm.
9. Končna obdelava tal.

Drenažna plast deluje kot dušilec, ki kompenzira tresljaje tal ob nenadnih temperaturnih spremembah.

Okvir je oblikovan z varjenjem debelih jeklenih surovcev. Komunikacije so položene pred vlivanjem monolita.

Struktura se zdi obsežna in jo je težko zgraditi. Ustrezna izvedba del v skladu z nacionalnimi in mednarodnimi standardi predstavlja trdne temelje.

Prednosti in slabosti

Pozitivni vidiki temeljne sheme:

• ni potrebe po dodatni izolaciji;
• zaščita pred podtalnico;
• vsestranskost - možna je gradnja na vseh tleh (razen kamnitih);
• prihranki - zmanjšanje stroškov ogrevanja zaradi zagotovljene funkcije "topla tla";
• hitro polaganje - ne traja več kot štirinajst dni;
• zadostna stopnja odpornosti na mehanske poškodbe in obremenitve.

V tehnološkem procesu ni treba uporabljati težke in velike opreme.

Kljub obilici prednosti obstajajo slabosti v značilnostih izolirane temeljne plošče:

• nemogoče je opremiti klet in klet;
• potreba po varnostni komunikaciji;
• visoki stroški izdelave;
• težko je popraviti napake med gradnjo;
• obstoj omejitev teže za bodoče predmete.

Napakam se je mogoče izogniti, če vse delo zaupate strokovnjakom. Toda z najetimi kvalificiranimi delavci so finančne koristi podcenjene. Zato se mora lastnik spletnega mesta odločiti, kaj je bolj pomembno: denarni prihranek ali kakovost.

Navodila za namestitev po korakih

Začetek delovnega procesa je povezan z vključitvijo inženirjev. Tehnologi izračunajo nosilnost tal in določijo verjetnost premikov formacije. Na podlagi dobljenih rezultatov morate razmisliti o potrebnih možnostih drenaže.

Priprava podlage

Temelja ni mogoče postaviti na plodna tla. Nato vse sledi standardnim navodilom:

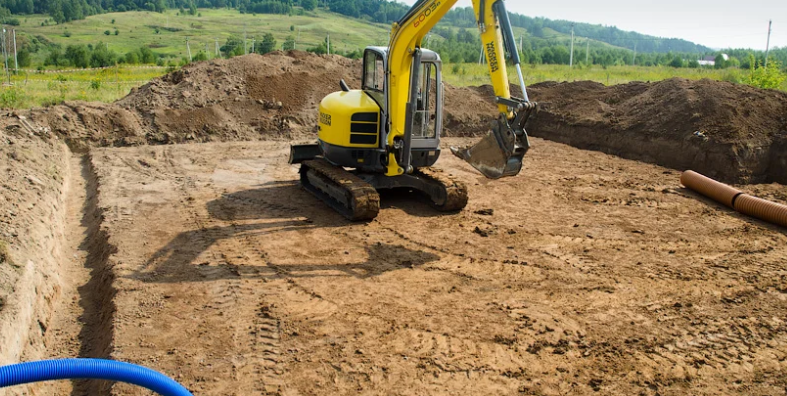

1. Kopanje globoke jame (ne več kot dva ali trije bajoneti z lopato).
2. Geosintetični premaz.
3. Polaganje substrata na stene s strani.

Zunanje meje jame morajo biti na razdalji 1 m od sten bodoče strukture.

Odvodnjavanje

Da ne bi skrbeli za suhost temeljev, sta nameščena nevihtna drenaža in sistem za odtok podzemne vode. Za te namene se uporablja plast drobljenega kamna. Do njega potekajo cevi podzemnega rezervoarja.

Da bi zagotovili pravilno namestitev drenaže, so po obodu lijaka zgrajeni jarki. Naprave se nagibajo proti glavnemu vodnjaku.

Komunalni vodi

Postavitev vodovodnih kanalov in kanalizacijskega sistema je naslednja faza vgradnje izolirane švedske plošče. Hidrografska mreža je vkopana pod nivo tal, ki pozimi zamrzne.

V načrtu bodoče hiše so vnaprej določene predvidene lokacije dvižnih vodov.

Ne smemo pozabiti na pomanjkljivosti preučevane vrste temeljev. Priporočljivo je podvojiti komunikacije - v primeru nepredvidenih okoliščin bo na voljo rezervni sistem.

Na tej stopnji se ustvari blazina v obliki peska. Vse je stisnjeno s posebnim strojem za nabijanje.

Toplotna izolacija

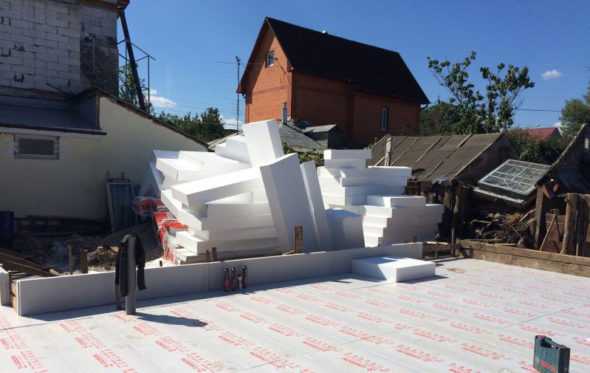

Izolacija za USHP je odločilni element. Toplotnoizolacijski sloj je sestavljen iz dveh delov:

1. Ekspandirani polistiren v celoti pokriva obod jame.
2. Drugi sloj se z vseh strani umakne približno 0,4 m navznoter.

Ta porazdelitev je potrebna za namestitev modulov v obliki črke L.

Okrepitev

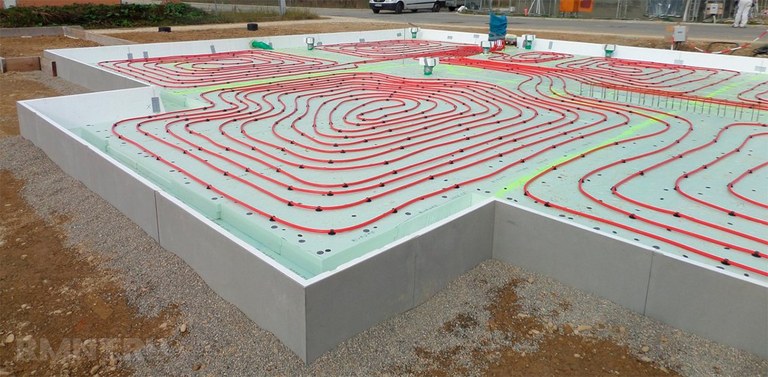

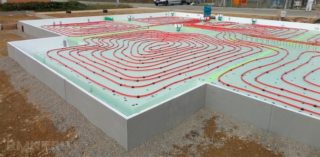

Za to fazo je značilna vgradnja sistema talnega ogrevanja. Kolektorje takoj vgradimo in cevi začasno stisnemo.

Zbiralnik je tehnični del, ki deluje za mešanje medija iz različnih vzporednih vej in povratno porazdelitev po vejah.

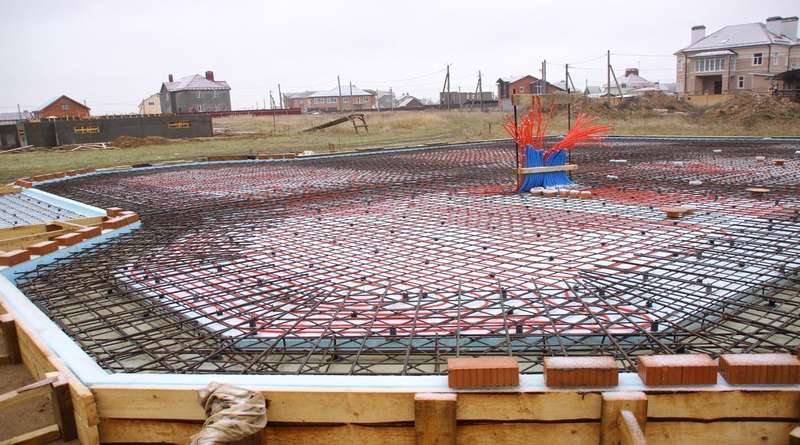

Ojačitveni pas je izdelan iz armature, katere premer doseže 12-16 mm. Priporočen razmik mreže je kvadrat 15 krat 15 cm.

Izdelava opažev

Obstajata dve možnosti za delo. Prvi zadeva prej omenjene module iz polistirenske pene v obliki črke L. Naprave so dodatno ojačane z deskami in distančniki, ki preprečujejo deformacijo pod betonsko maso.

Drugi je klasičen. Okvir je sestavljen iz trpežnih materialov iz vezanega lesa. Višina opažev se izračuna na podlagi dveh kazalnikov: debeline izolacije in podlage plošče.

Izpolnite

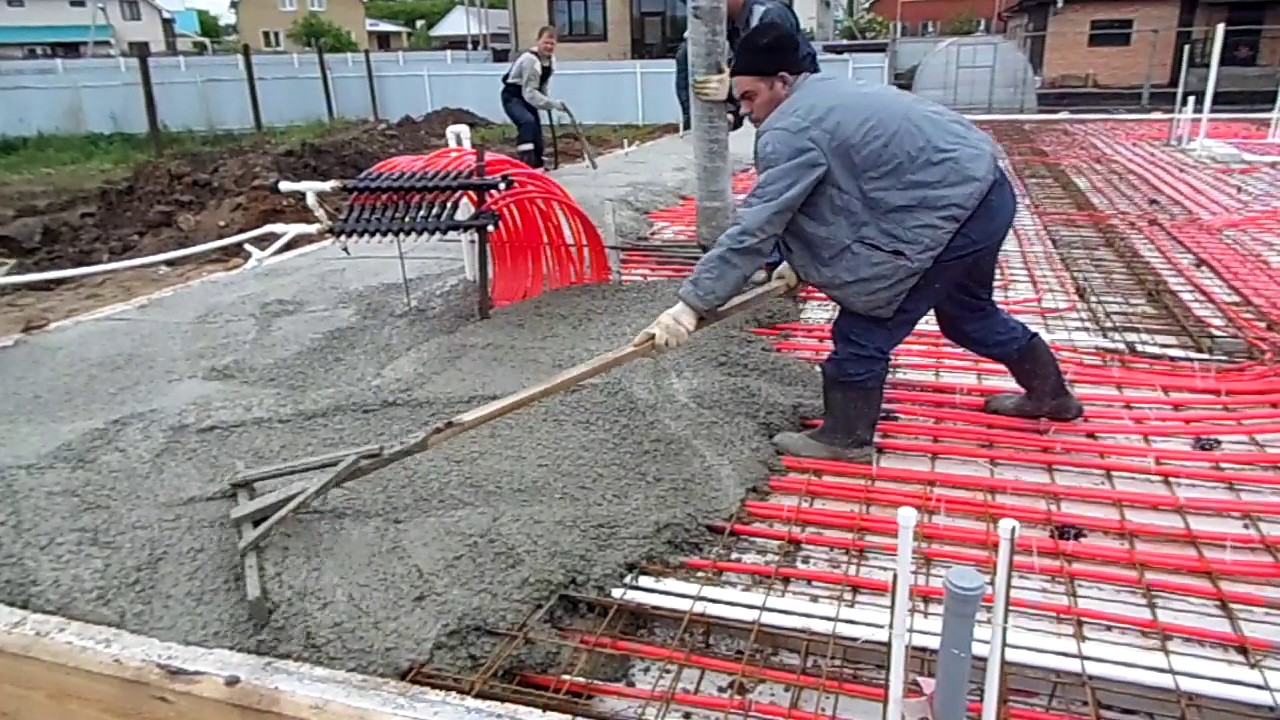

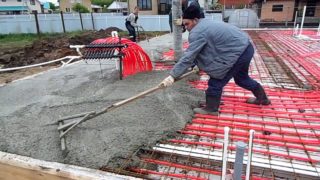

Vlivanje izolirane plošče se ne razlikuje od monolitne. Betonska mešanica se dovaja v notranjost brez prekinitve, pri čemer se izognemo nastanku spojev.

Enakomerno polnjenje zagotavljajo globoki vibratorji.

Šele po treh dneh lahko opaž odstranimo. Če gradbeni proces poteka v poletni vročini, morate ploščo pokriti z vrečo ali polietilensko folijo.

Končna faza je brušenje. To se naredi tako, da ne porabite denarja za izravnalni estrih za tla.

Uporaba izolirane švedske peči

Uporaba opisane tehnologije plitkih temeljev plošč je urejena s številnimi regulativnimi dokumenti. Glavni GOST vključujejo:

• R 12.4.026-2001;
• R 21.1101-2009;
• 12.0.004-90;
• 7076-99;
• 8267-93;
• 15588-86;
• 17177-94;
• 25898-83;
• 30244-94.

Za polaganje so primerne naslednje vrste tal:

• pesek;
• peščena ilovica;
• glina;
• ilovica;
• šota itd.

USP ni mogoče zgraditi na blatnih tleh.

Tehnologija se najpogosteje uporablja na območjih z visoko stopnjo vlažnosti in spremembami nadmorske višine. Primeren za gradnjo hiš iz hlodov, lesenih tramov, SIP plošč in okvirnih konstrukcij.

DIY izolirana peč

Za izdelavo USP z lastnimi rokami boste potrebovali naslednje materiale:

• ekstrudirana polistirenska pena za temelje (od 0,3 kubičnih metrov na 1 m2);
• jeklena ojačitev s premerom 10 in 12 mm za oblikovanje rešetk;
• žica;
• stojala za pasove iz ojačane plastike;
• polietilenska folija;
• geotekstilna tkanina;
• plošče in plošče za opremljanje opažnega sistema;
• pesek;
• drobljen kamen srednje frakcije;
• betonska mešanica.

Pred dejansko gradnjo je treba mesto očistiti ostankov in plevela, območje za bodočo podlago pa je treba označiti z uporabo ravni ali ravni. Nato se vse zgodi po opisanih navodilih.

USHP je odlična možnost za dvorce, skladišča in manjša gradbišča. Visoki stroški dela in nekoliko zapletena zasnova sta edini pomembni pomanjkljivosti zasnove. Toda topla tla in prihranki pri stroških ogrevanja v prihodnosti popolnoma pokrijejo te pomanjkljivosti.
