Organizacija prezračevanja v kotlovnici zasebne hiše

Pred namestitvijo ogrevalne opreme v zasebni hiši morate najprej dodeliti ločen prostor za to in organizirati učinkovito izpušno napo v kotlovnici. Kakovostno prezračevanje za plinski kotel zagotavlja odstranitev ostankov izgorevanja iz prostora in vzdrževanje normalnih klimatskih razmer v njem. Pri urejanju se upoštevajo tudi zahteve regulativnih dokumentov (SNiP), v skladu s katerimi je treba v razvoj projekta in njegovo izvedbo vključiti posebne organizacije. Če se uporabnik odloči za to sam, bo moral zadevo uskladiti z lokalnimi plinskimi službami.

Pomen prezračevanja v kotlovnici

Prezračevanje v kotlovnici v zasebni hiši, ki izpolnjuje regulativne zahteve, opravlja naslednje pomembne funkcije:

• zagotavlja pretok kisika v prostor in ustvarja normalne pogoje za zgorevanje plina ali trdnega goriva;
• zagotavlja varno delovanje kotlovne opreme;
• Ostanke ogljikovega monoksida popolnoma odstranimo iz prostora.

Ko pride do pomanjkanja kisika, nobeno gorivo ne zgori v celoti in tudi sprosti manj toplote. To zmanjšuje učinkovitost ogrevalnega sistema. Druge posledice pomanjkanja svežega zraka so:

• brez prezračevanja v kotlovnici se porabi več goriva za vzdrževanje udobne temperature;
• proces obrabe opreme se pospeši;
• V dimniku se nabere veliko dima.

Prezračevanje, opremljeno v skladu z zahtevami MSN 2.02-01-1997 "Požarna varnost zgradb in objektov", zagotavlja naslednje prednosti:

• zmanjšana je verjetnost požara ali eksplozije plina;
• odpravlja možnost zastrupitve z ogljikovim monoksidom;
• zagotovljen je normalen način delovanja kotla brez okvar in okvar posameznih komponent;
• Zmanjša se obremenitev opreme in prihrani gorivo.

Pomembno je nenehno spremljati tesnost priključkov v plinovodu in dimniku, če je to kršeno, se bo plin začel kopičiti v prostoru.

Obvezne zahteve

Zahteve za prostor, opremljen s prezračevanjem za plinski kotel v zasebni hiši, se nanašajo predvsem na lokacijo. Po veljavnih predpisih je dovoljeno vgraditi v naslednje prostore:

• ločena zgradba ali prizidek;
• prostor v hiši;
• kuhinja stavbe z močjo kotla največ 30 kW;
• podstrešni prostor.

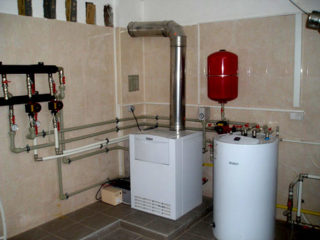

V zasebnih hišah je kurilna enota običajno nameščena v posebej določenem prostoru v pritličju ali poleg garaže.

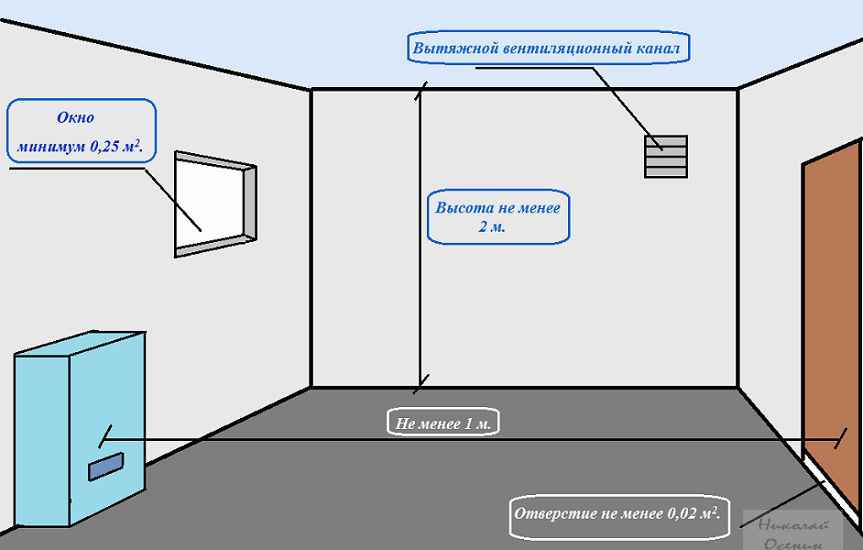

V skladu s temeljnimi določbami SNiP 42-02-2002 so za takšne kotlovnice naložene naslednje zahteve:

• pri namestitvi opreme v ločen prostor njegova skupna prostornina ne sme biti manjša od 7,5 m³, njena površina pa 6 m² z višino stropa 2,5 metra;
• posebna soba je dodeljena za kotle z močjo nad 30 kW z nižjo močjo, lahko jih namestite v kuhinjo;
• kuhinjska površina mora biti najmanj 15 m²;
• v kurilnici d.b. Obstaja ločen izhod na zunanjo stran.

Pri določanju velikosti odprtine za dovod svežega zraka se predpostavlja, da je v skladu s SNiP površina prečnega prereza prezračevalnega kanala, priključenega na ulico, izbrana s hitrostjo 8 cm² na vsakih 1 kW moč. Če je kotlovnica povezana s sosednjo sobo in iz nje prihajajo dovodne mase, je ta indikator izbran enak 30 cm² na 1 kW.

Možnosti prezračevanja

Glede na način organiziranja izmenjave zraka lahko znani prezračevalni sistemi delujejo na principu naravnega dotoka ali prisilnega. Prva metoda je razmeroma preprosta možnost, vendar se učinkovitost prezračevanja prostora v tem primeru opazno zmanjša. Vendar pa se ti sistemi zaradi svoje preprostosti pogosto uporabljajo v zasebnih gospodinjstvih in stanovanjskih zgradbah.

Naravno prezračevanje

Princip delovanja naravnega dotočnega sistema temelji na naslednjih naravnih zakonitostih:

• plasti toplega zraka vedno hitijo navzgor;
• sčasoma se premikajo proti nižjemu tlaku;
• Gostota zraka pri tleh je vedno večja kot na nadmorski višini.

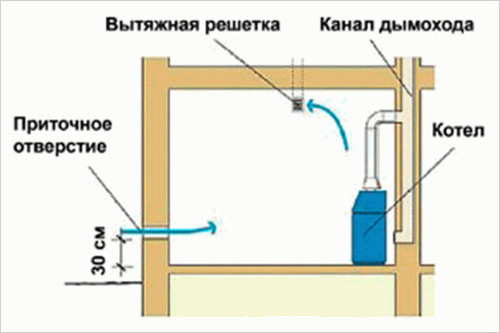

Za organizacijo naravne izmenjave zraka je dovolj, da zagotovite določeno razliko v tlaku v prostoru. To je mogoče storiti na več načinov, katerih izbira je odvisna od posebnih pogojev in želja lastnika:

• med ulico in sobo je narejena majhna luknja, ki je točka dotoka zunanjega zraka;
• Iz prostora na streho je speljana izpušna cev, katere izhod se nahaja višje od vstopne točke - na njenem koncu bo tlak nižji.

Posledično se bodo zračne mase premikale od mesta dotoka z ulice proti izhodu iz izpušne cevi.

Razdalja med sesalno točko in koncem izpušnega kanala je izbrana čim večja. To zagotavlja kakovostno prezračevanje prostora, saj zračni tokovi pokrivajo celoten prostor. Posebna pozornost je namenjena zagotavljanju, da med tema dvema točkama ni zaprtih vrat. Različice te metode izmenjave zraka so izpušni ali dovodni prezračevalni sistemi brez prisilnega delovanja.

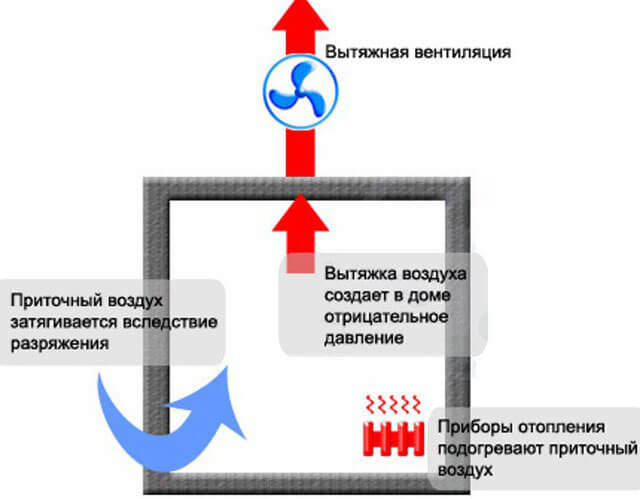

Prisilna izmenjava zraka

Če naravna cirkulacija ne zadostuje za kakovostno prezračevanje kotlovnice, bo potrebno prisilno prezračevanje. Opremljen je z uporabo posebne opreme, s katero je organizirano prisilno gibanje zračnih mas. Običajno so to kanalski ventilatorji različnih moči, nameščeni na naslednjih mestih:

• na zunanji strani hiše;
• neposredno nad samim kotlom v obliki pokrova;
• znotraj kanala dovodnega in izpušnega sistema.

V slednjem primeru so v skladu z veljavnimi standardi v iste zračne kanale nameščeni čistilni filtri, grelniki vode in dušilci hrupa.

Komplet opreme za prisilno prezračevanje zagotavlja kakovostno čiščenje in doziranje zračnih mas, kar zagotavlja njihovo stalno obnavljanje.

Kako narediti kapuco

Pred namestitvijo nape v vašem domu je pomembno pravilno določiti potrebno opremo (vključno z vrsto kotla), uporabljene materiale in vrsto izpušnih kanalov. Začeti morate z naborom opreme, izbranim ob upoštevanju naslednjih dejavnikov:

• območje bodoče kotlovnice;
• varna razdalja do vnetljivih predmetov;
• sama vrsta sobe;
• znesek pričakovanih stroškov.

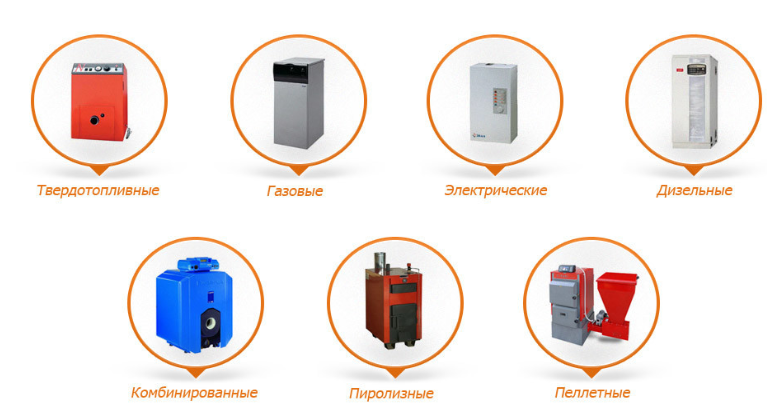

Prav tako je pomembno, da se odločite za vrsto kotla, izbranega za ogrevanje zasebnega doma. Najboljša možnost za ta primer so električne, plinske enote ali enote na trda goriva (pelete). Če prihaja do pogostih motenj v oskrbi z energijo, je priporočljiva vgradnja kombiniranih kotlov, ki uporabljajo več vrst goriva.

Kot primer je bila izbrana plinska enota srednje moči, kar je razloženo s primerjalno poceni uporabljenega energenta in učinkovitostjo same metode ogrevanja. Delovna temperatura v zgorevalni komori tega vzorca je bistveno nižja kot pri drugih modelih.

Materiali za nape

Pri izbiri materiala za postavitev nape izhajamo iz zmožnosti in posebnih pogojev dela. Najpogosteje so za te namene izbrani:

• opeka;
• keramika;
• kovina.

Opeka se običajno uporablja za izdelavo pokrovov v kotlih na trda goriva. Kljub temu, da je čiščenje precej težko, je življenjska doba enot s takšno napo precej dolga. Ta material ni primeren za plinske enote, ker se pri nizkih temperaturah zgorevanja goriva v cevi nabira kondenz.

Keramika je veliko bolj primerna za plin – prenese temperature do 650°C. Toda v tem primeru je treba zagotoviti zaščito pred požarom saj v dimniku, tako da vnaprej zagotovite kanal za odvod kondenzata.Opcijsko izolacija odvodnih kanalov z mineralno volno.

Jeklene cevi so dobra izbira za ogrevalne sisteme na trda goriva in plin. Pri relativno visokih temperaturah s trdnimi peleti je izbrana napa iz toplotno odporne kovine z debelejšimi stenami (do 1 mm), pri uporabi plina pa je ta številka 0,6 mm.

Izbira vrste izpušnega kanala z ventilatorjem

Nato morate izbrati primeren odtočni kanal z ventilatorjem za dane pogoje, ki zagotavlja zahtevano zmogljivost. Ta indikator se določi s preprostim izračunom po formuli, ki upošteva prostornino kotlovnice (naj bo 10 m³) in potrebo po osvežitvi zraka v njej trikrat čez dan. Če pomnožite ti dve številki, dobite 30 m³/uro – to je najmanjša zmogljivost zahtevanega ventilatorja.

Koaksialni dimniki imajo dve različni izvedbi: vodoravno in navpično. Prvi so tradicionalno nameščeni vzdolž sten, drugi pa so položeni na katerem koli dovoljenem mestu z izhodom skozi strop na podstrešje in streho.

Pri izbiri navpičnega dimnika morate biti pripravljeni na dejstvo, da se bodo stroški povečali, saj je daljši in težje namestiti. Potreben bo tudi ločen rezervoar kondenzatorja. Pomanjkljivosti horizontalne zasnove vključujejo nevarnost zmrzovanja kondenzata v zunanjem delu. Da bi rešili ta problem brez velikih stroškov, je dovolj, da ga izolirate z mineralno volno ali podobnim toplotnoizolacijskim materialom - v primeru ne zelo hudih zmrzali to delno pomaga. Za preprečitev nastajanja ledu je na koncu cevi nameščena rešetkasta kapa.

Za pravilno namestitev vodoravnega dimnika je pomembno upoštevati naslednja priporočila:

• izhod cevi je narejen približno 2 metra od tal;
• razdalja od iztočnega kanala do okna nad njim je najmanj 1 meter;
• pri polaganju cevi pod kotom 3-12 stopinj ni potrebno izdelati zbiralnika kondenzata;
• prepovedano je voditi glavno linijo v sosednji prostor;
• razdalja od izstopne točke dimnika do plinske cevi, položene v bližini, mora biti 0,2 metra ali več.

Klasična konfiguracija vodoravnega odtoka vključuje samo cev, adapterje različnih vrst, kot tudi komplet okrasnih prekrivk in obročev za stiskanje s pritrdilnimi vijaki.

Izračun prezračevanja

Pri načrtovanju prezračevalnih sistemov je pomembno upoštevati, da se stenski plinski kotli z omejeno močjo (do 30 kW) izračunajo po formuli, ki se nekoliko razlikuje od standardne. To je razloženo z dejstvom, da zahteve zanje upoštevajo velikost ogrevanega prostora. Kot primer upoštevajte izračun naravnega prezračevanja za sobo 3 do 5 z višino 3 metre.

Za pridobitev zahtevanih parametrov napajalnega sistema pri določeni moči je treba zaporedoma izvesti naslednje izračune:

1. Določena je prostornina prostora (v obravnavanem primeru bo 45 m3).
2. Za določitev najvišje točke dimnika se predpostavlja, da mora biti nameščena četrtino nad stropom prostora (na višini 3,75 metra).
3. Vzame se kot indikator ali koeficient učinkovitosti izmenjave zraka.
4. Nato se določi prostornina zraka, ki kroži skozenj: ugotovljeni koeficient se pomnoži s površino prostora.

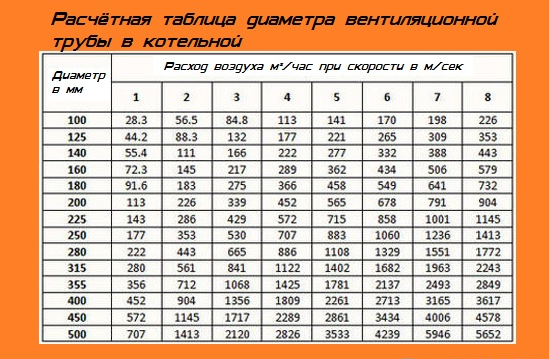

Za obravnavani primer je dobljena vrednost 168,75 m3. Če ga vzamemo kot osnovo za izračun, je na internetu tabela, po kateri se določi zahtevani premer zračnega kanala. V tem primeru je 225 mm.

V ogrevalnih sistemih, ki v celoti delujejo na plin, se uporablja shema oziroma razmerje, v katerem je na vsakih 10 kW moči 0,01 m3 dovodnega zraka na sekundo. Z navedeno vrednostjo 30 kW bo prezračevanje zahtevalo zmogljivost približno 0,03 m3 / s z majhno rezervo. Po tem iz tabele v SNiP najdemo premer pokrova - najmanj 130 mm. Če ta indikator ne zagotavlja normalne izmenjave zraka, je v prostoru nameščen sistem prisilnega dovoda.

Izdelava zanesljivega in učinkovitega prezračevanja v zasebni hiši ni tako preprosta, kot se zdi na prvi pogled. Potrebovali boste pomoč strokovnjakov, ki se ukvarjajo z načrtovanjem prezračevalnih sistemov in dobro poznajo ta vprašanja.
