Vsak ogrevalni sistem mora vsebovati nastavitvene in varnostne elemente. Z njihovo pomočjo se spremenijo parametri oskrbe s toploto - stabilizacija delovanja, samodejno prilagajanje. Za te namene se uporabljajo ventili za ogrevalne sisteme: izravnalni, protipovratni, trosmerni.
Namen ventilov za ogrevanje
Avtonomna ali centralizirana oskrba s toploto se mora prilagoditi trenutnim vrednostim parametrov - tlaku in temperaturi v sistemu. Za izvedbo te naloge potrebujete obvodni ventil v ogrevalnem sistemu, mešalni ventil, varnostni ventil in druge.
Za razliko od zapornih ventilov delujejo v avtomatskem ali polavtomatskem načinu. Vsi ogrevalni regulacijski ventili morajo ustrezati parametrom določenega ogrevalnega sistema.
Če želite to narediti, morate najprej izračunati značilnosti, sestaviti podroben diagram in glede na pridobljene podatke izbrati optimalen odtočni ventil za ogrevanje in druge vrste podobnih elementov.
Glavna merila so:
- Delovna temperatura sistema. Zapiralni ventil za ogrevanje mora delovati normalno tudi pri kritičnih toplotnih vplivih;
- Tlak - nazivni in največji. Vsak reducirni ventil ogrevalnega sistema ima določene meje odziva, ki morajo biti 5-10% pod maksimumom;
- Vrsta hladilne tekočine - voda ali antifriz. V slednjem primeru so možne okvare, saj zračni ventil za ogrevanje ni zasnovan za tekočino z večjo gostoto kot voda.
Ustrezen ventil za odzračevanje ogrevalnega sistema se izbere že v fazi izračuna. Delovanje te naprave in podobnih komponent bi moralo stabilizirati stanje sistema v primeru nevarnosti izrednih razmer. Zato je treba poznati princip delovanja in vrste ventilov za oskrbo s toploto.
Nekatere značilnosti delovanja so navedene neposredno na telesu obvodnega ventila za ogrevanje. Če temu ni tako, je potreben strokovni nasvet.
Obvodni ventili za ogrevanje

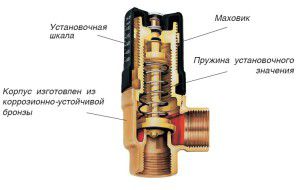

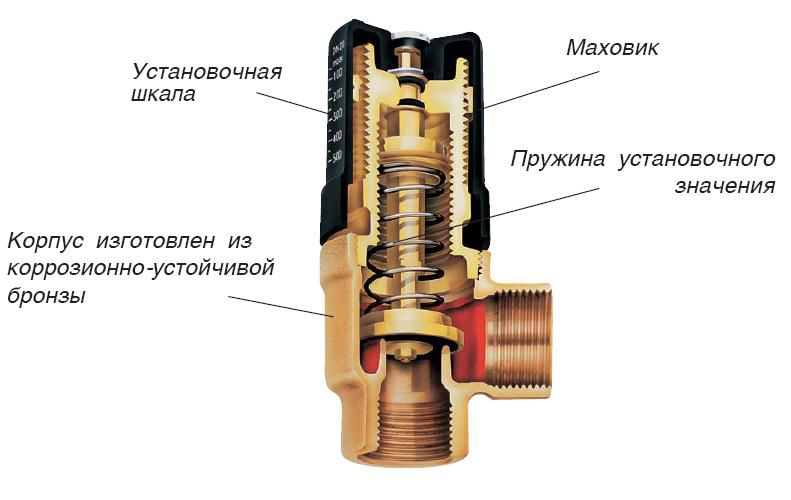

Med delovanjem ogrevanja je pogosto prekoračen temperaturni režim. To povzroči povečanje tlaka in posledično uničenje komponent sistema. Za pravočasno odstranitev dela hladilne tekočine je potreben ogrevalni obvodni ventil.
Načelo delovanja te komponente je preprosto - sedež obvodnega ventila v ogrevalnem sistemu je nenehno izpostavljen tlaku hladilne tekočine. Ko je sila vzmeti manjša od zunanjega tlaka, se palica premakne in nekaj vroče vode se sprosti. Ko se tlak stabilizira, se sedež vrne v prvotni položaj.
Obstajata dve vrsti regulacijskih ventilov za ogrevanje - s konstantnim odzivnim tlakom in možnostjo ročne nastavitve tega parametra. Za avtonomne sisteme oskrbe s toploto je priporočljiva namestitev druge vrste, saj jih je mogoče prilagoditi poljubnim parametrom.
Tlačni ventil za ogrevanje ima naslednje funkcije:
- Zmanjša hidravlično obremenitev na obtočno črpalko;
- Preprečuje rjo. Ko je temperatura presežena, se sprosti kisik. Je glavni vzrok za oksidacijo kovinskih grelnih komponent;
- Zmanjša raven hrupa pri ogrevanju. Brez tlačnega ventila za ogrevanje se lahko poveča kroženje vode in posledično povečajo vibracije in hrup.
Ta element je nameščen samo za zaprte sisteme. Pri gravitacijskem ogrevanju tlačni ventil za dovod toplote ni potreben. Če je temperatura presežena, se ekspanzija hladilne tekočine kompenzira z odprto ekspanzijsko posodo.
Obvodni ventil v ogrevalnem sistemu je vključen v obvezno varnostno skupino. Nameščen je tudi na najvišji točki vezja in na kritičnih območjih.
Vrste regulacijskih ventilov za ogrevanje
Normalno delovanje oskrbe s toploto je nemogoče brez minimalnega nabora regulacijskih ventilov. Namenjeni so stabilizaciji parametrov ogrevanja in spreminjanju njihovih vrednosti glede na nastavitve.

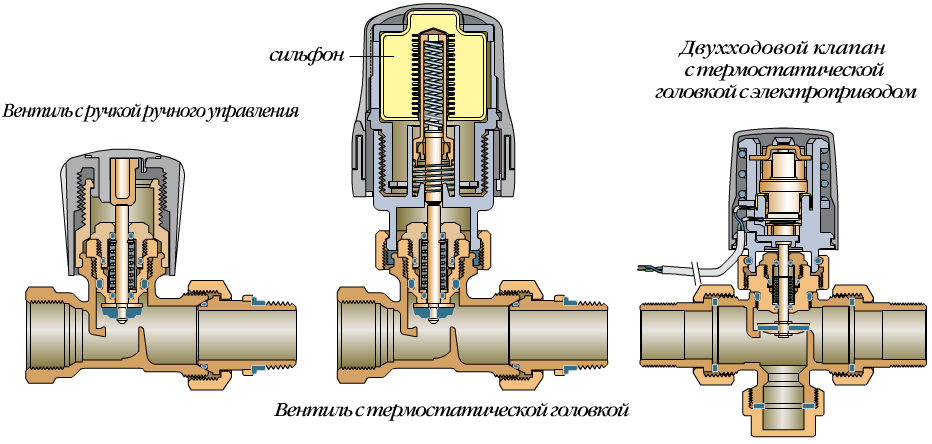

Načelo delovanja reducirnih ventilov ogrevalnega sistema temelji na omejevanju pretoka hladilne tekočine s spreminjanjem prečnega prereza cevovoda. V ta namen ima konstrukcija nastavitveno glavo in zaporne ventile. Obvodni ventili za oskrbo s toploto so razdeljeni na naslednje vrste:
- Z ročno nastavitvijo pretoka;
- Z mehansko termično glavo.Ko je termični element izpostavljen temperaturi, se razširi in pritiska na sedež ventila. Zaradi tega se palica spusti in omejuje pretok hladilne tekočine;
- S servo pogonom. Za delovanje te vrste regulacijskega ventila za oskrbo s toploto je krmilni element priključen na krmilno enoto (programator) ali temperaturni senzor. Ko je krmilni ukaz prejet s pomočjo servomehanizma, se položaj palice spremeni in posledično se uravnava količina dotoka hladilne tekočine.
Te vrste redukcijskih ventilov za sisteme za oskrbo s toploto vam omogočajo, da spremenite glavni parameter - delovno temperaturo. Vgradnja regulatorjev se izvaja v cevovodih radiatorjev, radiatorjev in v kolektorskih enotah ogrevanega poda.
Regulacijski ventil mora biti nameščen tako, da toplota, ki odhaja iz baterij, ne vpliva na termočlen.
Namen balansirnega ventila pri ogrevanju

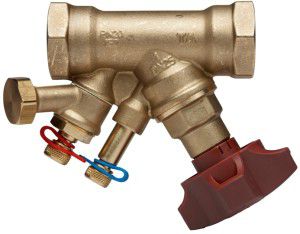

Druga vrsta regulacijskega ventila je balansirni ventil v ogrevalnem sistemu. Strukturno je podoben nastavitvenemu, vendar ima številne funkcije delovanja in namestitve.
Namen balansirnega ventila za ogrevanje je uravnavanje prostornine hladilne tekočine glede na njeno temperaturo. Njihova namestitev je neobvezna za sisteme s kratkimi dolžinami ali brez težav s toplotno distribucijo. Montirani so na vsakem ogrevalnem krogu.
Po namestitvi zapornega ventila za ogrevanje se bodo izboljšali naslednji kazalniki oskrbe s toploto:
- Enakomerna porazdelitev toplote v vseh ogrevalnih krogih;
- Zagotavljanje hidravlične stabilizacije sistema, ni nenadnega padca tlaka;
- Zmanjšani stroški ogrevanja – optimizirana je poraba goriva, stabilizirani toplotni pogoji delovanja;
- Po vgradnji balansirnega ventila v ogrevalni sistem postane mogoče delno ali popolnoma odklopiti posamezne kroge od splošne oskrbe s toploto.
Za spremljanje trenutnih odčitkov tlaka in temperature zasnova ventila zagotavlja priključke za namestitev termometra ali merilnikov tlaka. Odvisno od izvedbe se pretoki hladilne tekočine prilagajajo ročno ali samodejno.
Balansirni ventili so nameščeni v kolektorskih sistemih zasebnih hiš ali v dvocevnem ogrevalnem sistemu stanovanjske hiše.

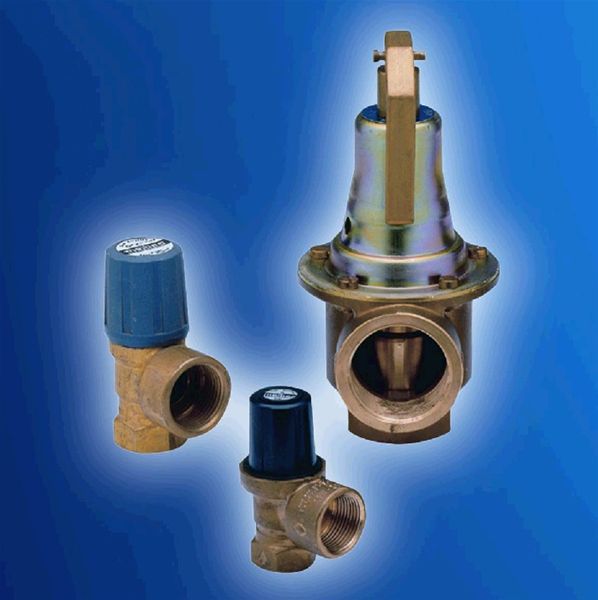

Varnostni ventili za ogrevanje
Poleg obvodnega ventila ogrevanja normalno delovanje sistema zahteva vgradnjo drugih vrst regulacijskih in varnostnih ventilov. Med delovanjem oskrbe s toploto se lahko pojavi presežek zraka in hladilno sredstvo se pomakne nazaj. Da bi preprečili te pojave, je treba vnaprej zagotoviti namestitev zračnega ventila za ogrevanje in povratek.
Glede na funkcionalni namen obstajata dve vrsti varnostnih ventilov - za odstranjevanje zraka iz sistema in za preprečevanje povratnega gibanja vode v ceveh. Brez teh elementov je lahko delovanje sistema nestabilno, kar bo povzročilo kršitev temperaturnega režima, destabilizacijo tlaka in nastanek izrednih razmer.
Vgradnja varnostnih ventilov se izvaja na naslednjih območjih sistema:
- Na mestih z največjo verjetnostjo nadtlaka - po kotlih, obtočnih črpalkah, na kolektorjih;
- Na povratno cev je treba namestiti ogrevalni krogelni ventil ali njegov enakovredni listni ventil.Prav tako je treba to komponento namestiti v cev obtočne črpalke;
- Na najvišji točki vezja - za odstranitev zraka iz sistema. Na radiatorje in baterije je nameščena pipa Mayevsky.
Varnostni ventili ne smejo poslabšati delovanja ogrevalnega sistema. Najprej odpravijo morebitne okvare pri oskrbi s toploto. V "neaktivnem" stanju te komponente sistema ne smejo zmanjšati hitrosti gibanja hladilne tekočine ali vplivati na temperaturni režim.
Da bi preprečili nenaden padec tlaka v enoti za dopolnjevanje, je treba namestiti ogrevalni izpustni ventil. Preprečil bo močan dvig tlaka.
Zračni ventil za ogrevanje
Med ogrevanjem se lahko v ceveh in radiatorjih tvorijo zračni žepi. Razlog za to je visoka vsebnost kisika v vodi in temperatura hladilne tekočine nad +100°C. Posledično pride do oksidacije kovinskih komponent in spremembe porazdelitve temperature. Da bi se izognili tem situacijam, je treba namestiti ventile za odvajanje zraka iz ogrevalnega sistema.

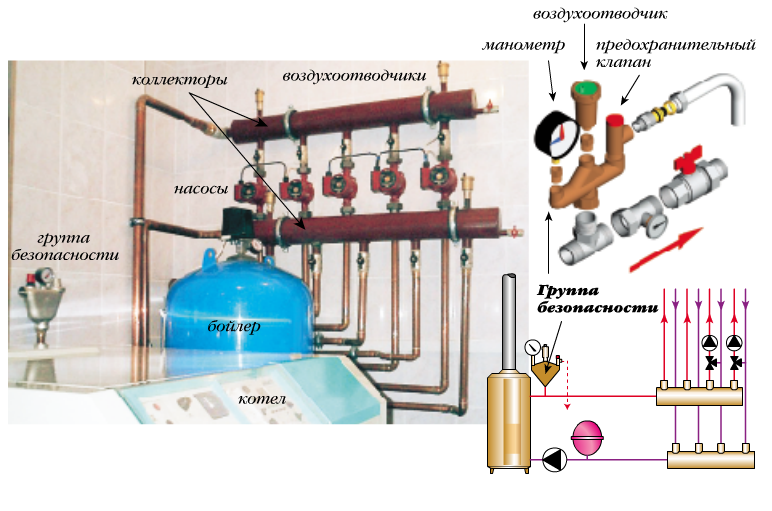

Najprej je zračni ventil za dovod toplote nameščen v varnostni skupini skupaj z odvodom in manometrom. V ogrevalnem krogu se nahajajo na ravni veji, ki vodi od kotla. Na tem mestu je temperatura hladilne tekočine najvišja, pa tudi največji tlak. V vezju razdelilnika je obvezna namestitev ventilov za izpust toplote na vsakem glavniku.
Prezračevalne odprtine so razdeljene na dve vrsti, od katerih je vsaka zasnovana za vgradnjo v določena področja sistema:
- Žerjav Mayevsky. Nameščen v radiator (baterija) in potreben za odstranitev zračnih žepov;

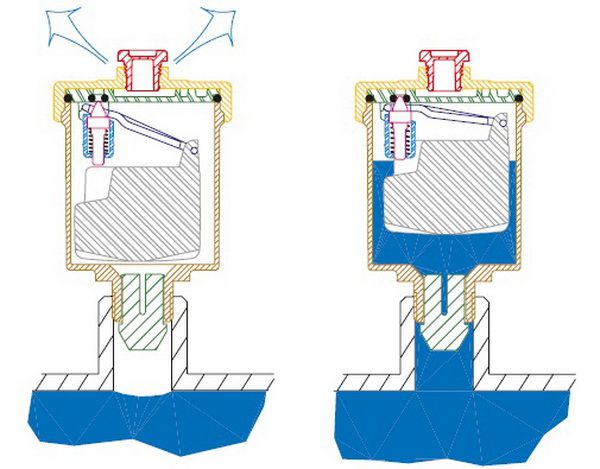

- Avtomatski zračnik. Nameščen na najvišji točki sistema, pa tudi v varnostnih skupinah. Skozi njo uhaja zrak iz ogrevalnega sistema.
Za najnovejši model je pomembno upoštevati pogoje delovanja. Po daljšem obdobju nedejavnosti obstaja velika verjetnost, da se bodo nekatere gibljive komponente "zalepile" in potem zračnik ne bo deloval. Da bi se temu izognili, je treba strukturo redno pregledovati in po potrebi zamenjati z novo.
Večina modelov ventilov za odzračevanje zraka iz ogrevalnega sistema je zasnovanih za tlake od 0,5 do 7 barov.
Kontrolni ventil za ogrevanje
V gravitacijskih sistemih in v ogrevalnih shemah brez obtočne črpalke vedno obstaja možnost spremembe smeri gibanja vode. V tem primeru se lahko toplotni izmenjevalnik kotla poškoduje zaradi pregrevanja, pa tudi zaradi okvare drugih komponent. Da bi preprečili takšne situacije, je nameščen povratni ventil.
V velikih ogrevalnih krogih je nameščen krogelni ventil za dovod toplote. Pod vplivom povratnega toka vode polimerna kroglica blokira cevovod in s tem prepreči gibanje hladilne tekočine. Takoj ko se smer spremeni, pade pod vplivom gravitacije. Po istem principu deluje elektromagnetni ventil za ogrevalni sistem. Razlika je v krmilnem elementu - za to se uporablja solenoid ali elektromagnetna tuljava.
Prednosti vgradnje elektromagnetnega ventila v ogrevalni sistem so naslednje:
- Možnost povezave s programatorjem;
- Nastavitev načina delovanja naprave glede na zunanje dejavnike - temperaturo ali tlak;
- Zanesljivost delovanja.

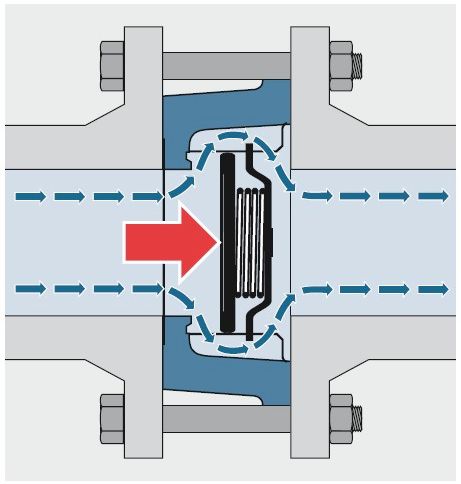

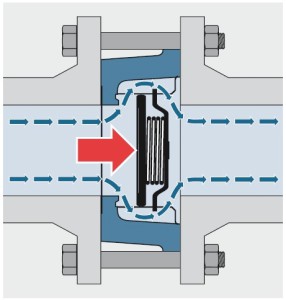

Pomanjkljivost elektromagnetnih ventilov pri oskrbi s toploto je njihova odvisnost od dovoda električne energije. Pri avtonomnem ogrevanju se uporablja vzmetna različica povratnega ventila. Tlak vode nenehno deluje na sedlo in stisne vzmet. Takoj, ko se smer spremeni, bo gibanje hladilne tekočine samodejno blokirano.
V sistemih s prisilnim kroženjem je na obvodni cevi črpalne enote nameščen povratni ventil, ki preprečuje spremembe pretoka tekočine v liniji.

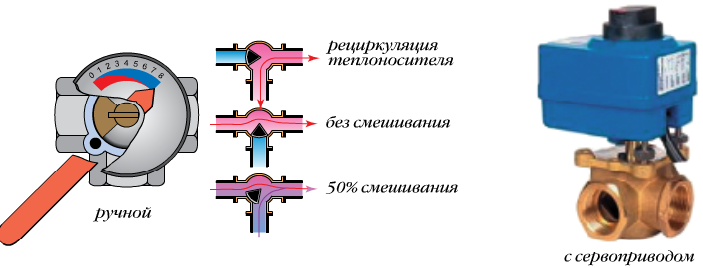

Trosmerni grelni ventil
Za regulacijo temperature vode v dvocevnem in razdelilnem sistemu je v ogrevalni sistem vgrajen tropotni mešalni ventil. Povezuje se z dovodnimi in povratnimi cevmi.
Načelo delovanja tripotnega mešalnega ventila v ogrevalnem sistemu je mešanje tople in hladne vode v cevovodih. To vam omogoča nastavitev zahtevane stopnje ogrevanja hladilne tekočine brez spreminjanja načina delovanja kotla.
Odločilni dejavnik pri izbiri modela tripotnega ventila je krmilni element, ki je lahko naslednjih vrst:
- hidravlični;
- pnevmatski;
- Električni.
Pri avtonomnem ogrevanju so najpogosteje nameščeni modeli z električnim pogonom. Lahko jih povežemo s krmilnimi elementi sistema. Pomembno je, da pravilno nastavite način mešanja, da ne poslabšate parametrov oskrbe s toploto.
Izbira in namestitev ogrevalnih ventilov je treba izvesti šele po natančnem izračunu sistema. Kot rezultat tega dela so določeni parametri vseh komponent in na podlagi teh podatkov se izbira med obstoječimi modeli.
Za boljše razumevanje funkcionalnih značilnosti tripotnega ventila je priporočljivo, da se seznanite z videoposnetkom:
