Med delovanjem ogrevalnega sistema je treba spremeniti parametre tlaka in temperature hladilne tekočine. To je lahko posledica več dejavnikov - pregrevanja tople vode, neenakomerne hidravlične porazdelitve. Za rešitev teh težav bi morali namestiti regulatorje temperature in tlaka za ogrevalni sistem.
Naprave za regulacijo temperature ogrevanja
Najpogosteje je treba spremeniti temperaturne parametre v ogrevalnem sistemu. To je mogoče storiti tako celovito za celotno omrežje kot za vsako napravo posebej. Zato je na kritičnih odsekih avtoceste potreben mehanski regulator temperature za ogrevanje ali njegov elektronski ekvivalent.
Katere naloge naj opravljajo te naprave? Najprej nadzor in pravočasno spreminjanje temperature v sistemu. Odvisno od zasnove in področja uporabe so regulatorji temperature za radiatorje in celotno oskrbo s toploto na splošno lahko več vrst:
- Regulatorji za celoten ogrevalni sistem. Ti vključujejo vremenski regulator ogrevanja, ki je povezan neposredno s kotlom ali distribucijsko enoto sistema;
- Conski termostati. To funkcijo opravlja regulator grelne baterije, ki omejuje pretok hladilne tekočine glede na trenutne odčitke temperature.
Vsak od teh razredov naprav je strukturno ulit in ima svojo individualno shemo namestitve. Zato je za pravilno konfiguracijo oskrbe s toploto potrebno razumeti posebnosti vseh vrst termostatov.
Strokovnjaki priporočajo nakup radiatorjev z regulatorjem temperature. To ne bo le prihranilo denarja, ampak bo odpravilo možnost nakupa napačnega modela.
Mehanski termostati za ogrevanje

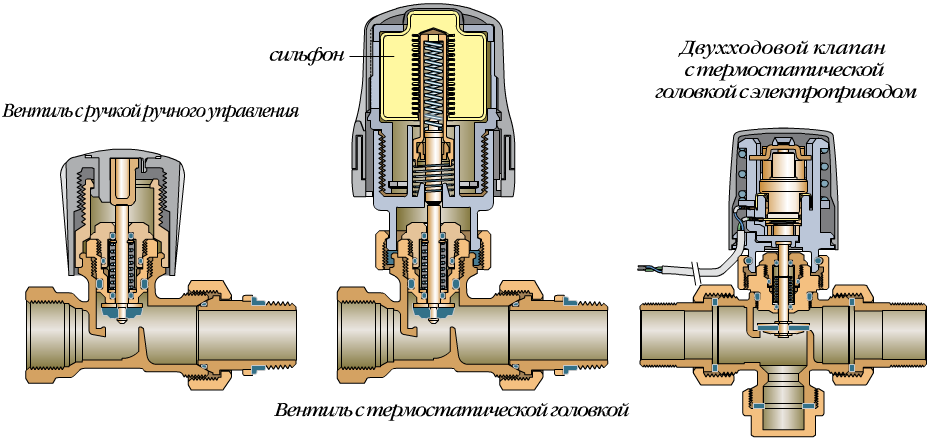

Mehanski regulator grelne baterije je najpreprostejša in najbolj zanesljiva naprava za polavtomatsko in avtomatsko regulacijo ogrevanja površine radiatorja. Sestavljen je iz dveh medsebojno povezanih enot - zapornih ventilov in regulacijske termične glave.
Ohišje krmilnega dela ima toplotno občutljiv element, ki spreminja svoje dimenzije pod vplivom temperature. Povezan je z igelnim ventilom, ki omejuje pretok hladilne tekočine. Za krmiljenje sprememb položaja ventila ima regulator ogrevanja stanovanja spiralno vzmet, ki je povezana z nastavitvenim ročajem. Z obračanjem povečate ali zmanjšate stopnjo pritiska vzmeti na toplotno občutljiv element in s tem nastavite odzivno temperaturo naprave.
Prednosti uporabe mehanskega regulatorja temperature za ogrevanje so naslednje:
- Možnost prilagajanja ogrevanja posameznega radiatorja brez vpliva na parametre celotnega sistema;
- Enostavna namestitev in vzdrževanje. To delo lahko opravi celo nestrokovnjak. Pomembno je le prebrati navodila za vgradnjo regulatorjev temperature v radiatorje;
- Zasnova je zasnovana za radiatorje vseh vrst - jeklene, aluminijaste, bimetalne in litoželezne. Vendar namestitev regulatorja v litoželezni radiator ni vedno priporočljiva. Ta material ima visoko toplotno zmogljivost.
Glavna težava pri namestitvi grelnih radiatorjev s temperaturnim regulatorjem je pravilna lokacija regulacijskega elementa. Ne dovolite, da bi vroč zrak iz cevi ali baterij vplival na temperaturno občutljiv element. To bo povzročilo okvaro.
Tehnologija vgradnje mehanskega regulatorja temperature za oskrbo s toploto se lahko razlikuje glede na zasnovo baterije in način njene povezave z ogrevanjem.
Elektronski programatorji ogrevanja

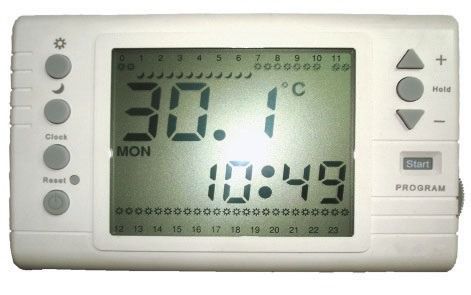

Vremenski regulatorji ogrevanja imajo bistveno večjo funkcionalnost. Sestavljeni so iz elektronske krmilne enote, ki jo je mogoče povezati z drugimi elementi za oskrbo s toploto - kotlom, termostati, obtočnimi črpalkami.

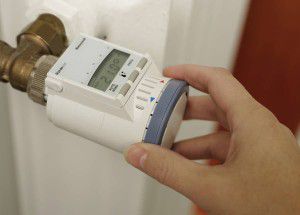

Načelo delovanja elektronskih regulatorjev ogrevanja v stanovanju se razlikuje od mehanskih. Obdelujejo odčitke vgrajenih ali zunanjih termometrov za prenos ukazov krmilnim elementom. Torej, ko se temperatura v ločeni sobi spremeni, se pošlje ukaz servo pogonu regulatorja ogrevalnega radiatorja, ki posledično spremeni položaj igelnega ventila.
Posebnosti delovanja regulatorja vremenske oskrbe s toploto so izražene v naslednjih odtenkih:
- Zagotavljanje stalne oskrbe z električno energijo za delovanje naprave;
- Povezava z drugimi grelnimi telesi je mogoča, če ima regulator ogrevanja za stanovanje ustrezne priključke;
- Spreminjanje parametrov delovanja regulatorja je odvisno od tovarniških nastavitev. Nekateri modeli radiatorjev za oskrbo s toploto z regulatorjem temperature imajo nespremenljive nastavitve. Za kompleksne programerje je značilna prilagodljiva programska oprema.
Če želite organizirati daljinsko upravljanje regulatorja ogrevanja v hiši, lahko namestite GPS modul. Z njegovo pomočjo bodo podatki o stanju sistema posredovani uporabniku v obliki SMS sporočila. Na enak način se izvaja povratna regulacija dovoda toplote. Ročni regulator temperature ogrevanja vnaprej nima takšne funkcije.
Regulatorji temperature za radiatorje ogrevanja so konfigurirani na podlagi izračunanih parametrov sistema. V nasprotnem primeru naprava morda ne bo delovala pravilno.
Termostati v grelnih kolektorjih

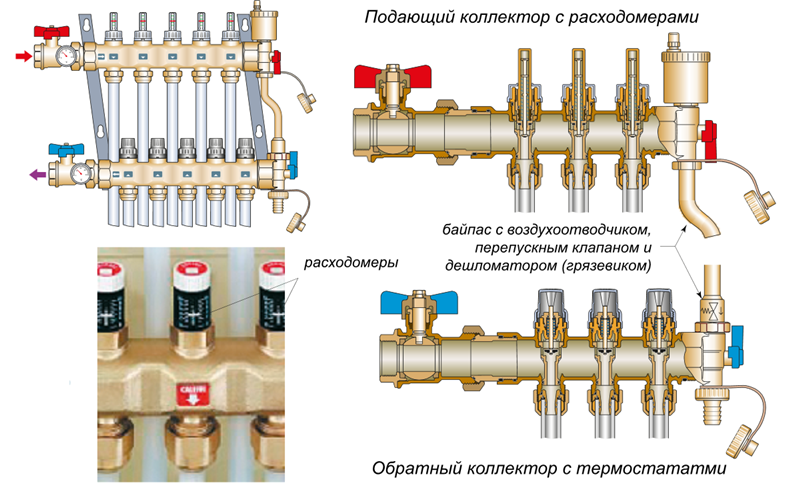

Poleg vgradnje ročnih regulatorjev temperature ogrevanja v radiatorje se uporabljajo za popolno oskrbo s kolektorji. Njihova namestitev se izvaja tako v centralnih razdelilnih glavnikih kot v krmilni enoti sistema vodno ogrevanih tal.
Za razliko od regulatorjev za radiatorje v kolektorski skupini opravljajo funkcijo krmiljenja količine pretoka hladilne tekočine v posamezne tokokroge za oskrbo s toploto. Zato so zahteve glede zasnove in njegove funkcionalnosti nekoliko višje kot pri napravah, ki vključujejo baterije.
Obstaja več vrst termostatov za kolektorske skupine:
- Ročni regulatorji temperature dovoda toplote. Strukturno se ne razlikujejo od podobnih baterijskih naprav. Razlika je v velikosti priključene cevi in območju delovne temperature.Neudobni so za uporabo, saj morate ročno konfigurirati parametre za ločeno vezje;
- Termostati s servo pogonom. Pogosto so povezani z zunanjim nadzornim modulom. Položaj lopute se spremeni le, ko prejme ukaz iz programatorja. Na voljo so možnosti za namestitev daljinskega temperaturnega senzorja. Najpogosteje se to naredi za organizacijo mešalnih enot.
Namestitev in delovanje takšnih termostatov bo omogočilo natančno nastavitev posameznih ogrevalnih krogov. Na ta način lahko prihranite pri stroških porabe energije in optimizirate delovanje celotnega sistema kot celote.
Obstajata dve vrsti termostatov za kolektorsko ogrevanje - z odstranljivimi servo pogoni in stacionarnimi. Izbira je odvisna od zahtevane funkcionalnosti sistema.
Regulatorji ogrevalnega tlaka

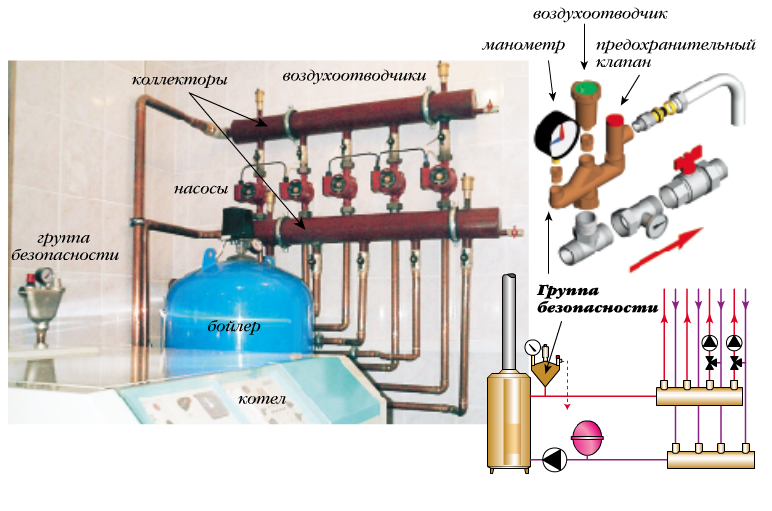

V zaprtem ogrevalnem sistemu je poleg temperature še en enako pomemben indikator - tlak. Zaradi segrevanja hladilne tekočine se razširi. Po eni strani ta pojav prispeva k boljšemu kroženju tople vode. Če pa ne namestite regulatorja tlaka za ogrevanje, lahko pride do izrednih razmer.
Normalna vrednost tega parametra je od 2 do 5 atm. odvisno od vrste ogrevalnega sistema. V centraliziranih cevovodih je možen kratkotrajni nadtlak do 10 atm. Regulator tlaka ogrevalnega sistema je zasnovan tako, da ga stabilizira.
Trenutno obstaja več vrst teh naprav, ki se razlikujejo ne le po videzu, ampak tudi po funkcionalnosti:
- Odtočni ventil. Odstrani odvečno hladilno tekočino za kompenzacijo tlaka;
- Zračni ventil. Zasnovan za pravočasno odpravo zračnih zastojev. Nastanejo zaradi pregrevanja tople vode in lahko povzročijo izredne razmere;

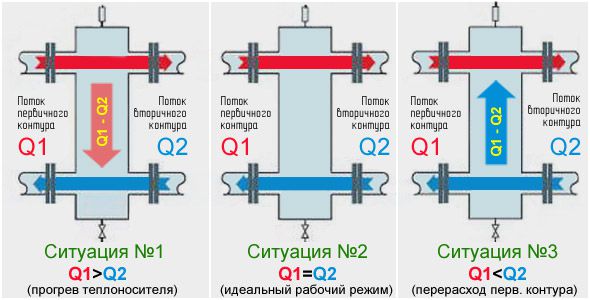

- Hydroarrow. Ta regulator tlaka vode v ogrevalnem sistemu se uporablja ne samo za kolektorske sisteme, ampak tudi v dvocevnih tokokrogih. Stabilizira tlak med dovodnimi in povratnimi cevmi za dovod toplote.
Poleg hidravlične puščice imajo vse druge naprave za regulacijo vodnega tlaka v ogrevalnem sistemu spremenljive parametre odziva. Tisti. uporabnik lahko nastavi meje tlaka, ko se pojavijo, se krmilni element aktivira.
Ekspanzijska posoda za stabilizacijo ogrevalnega tlaka

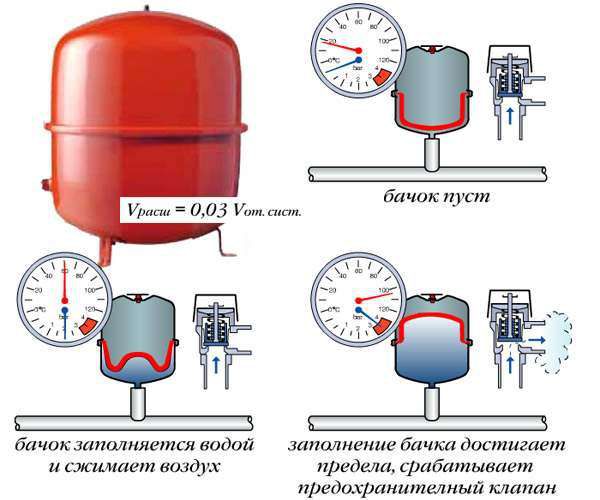

Ekspanzijska posoda ključno vpliva na stabilnost delovanja zaprtega ogrevalnega sistema s prisilnim obtokom. Zasnovan je tako, da samodejno kompenzira presežni tlak na ceveh in radiatorjih.
Strukturno je ta naprava za regulacijo tlaka pri ogrevanju posoda, razdeljena na dva dela z elastično membrano. Ena od votlin je povezana z ogrevanjem s cevjo, v drugo pa se črpa zrak. V tem primeru mora biti vrednost tlaka v drugem manjša od največje dovoljene za 5-10%.
Načelo delovanja membranskega regulatorja tlaka za ogrevalni sistem je mogoče opisati z naslednjim algoritmom:
- Tlak v sistemu je normalen - membrana ne spremeni svojega položaja.
- Prišlo je do kritične ekspanzije hladilne tekočine. Hkrati se membrana pomika proti zračni komori in s tem poveča skupni volumen dovoda toplote. Presežek tlaka se kompenzira.
- Močan padec količine hladilne tekočine.Regulator pritiska vode pri ogrevanju zmanjša prostornino s premikanjem membrane proti vodni komori. To se zgodi pod vplivom tlaka v zračni komori.
Na ta način se samodejno uravnava tlak v ogrevalnem sistemu. Pri izbiri modela ekspanzijske posode je treba upoštevati možnost zamenjave elastične membrane. Obstajajo modeli, kjer lahko uporabnik to naredi sam. Toda za rezervoarje z majhno prostornino to ni mogoče. Po dveh ali treh sezonah delovanja morate stari ogrevalni modul razstaviti in namestiti novega.
Kako pravilno izračunati parametre naprav za regulacijo ogrevalnega tlaka in temperature? Za to je priporočljivo uporabiti specializirane programske sisteme. Najprej se vnesejo značilnosti hiše (stopnja izolacije), grafični diagram lokacije cevi, radiatorjev in drugih komponent ogrevanja. Na podlagi pridobljenih podatkov bo program podal optimalne parametre vseh elementov.
