Kako deluje avtomatski prezračevalni sistem ogrevalnega sistema?

Ko zrak kroži v grelnih vodih, se ob polnjenju sistema tvorijo mehurčki. Motijo ​​normalno gibanje hladilne tekočine. Zračniki za ogrevalne sisteme jih samodejno odstranijo. Če želite izbrati pravo napravo za sistem doma ali stanovanja, morate poznati njeno načelo delovanja, načrtovanje in pravila namestitve.

Zakaj sistem postane zračen?

Zračne mase v ceveh negativno vplivajo na delovanje ogrevalne opreme. Železo, ki pride v stik s kisikom, hitreje rjavi. Če so čepi, se hladilna tekočina ne more popolnoma premakniti vzdolž tokokroga, zaradi česar je ogrevanje minimalno. Zračni mehurčki vodijo tudi do okvar obtočnih črpalk.

Zračni zastoji se lahko pojavijo iz več razlogov:

• Hladilno sredstvo je navadna voda z neraztopljenim kisikom.Pri segrevanju snov preide v plinasto stanje in se nabira na zavojih ali na vrhu cevi.
• Sistem se hitro napolni z vodo.
• Hladilno sredstvo se dovaja od zgoraj in mehurčki se ne premaknejo.
• Priključne točke so med delovanjem izgubile tesnost.
• Ogrevalni sistem ni pravilno zasnovan.
• Priključitev radiatorja pod napačnim kotom.
• Dostop zraka do glavnega voda med popravilom.

Prezračevanje v stalnem prostoru vodi do zmanjšanja tlaka v komunikacijah. Za odpravo tega pojava so na cevovodih nameščeni zračniki.

Oblikovne značilnosti zračnikov

Odzračevalnik zraka iz ogrevalnega sistema je izdelan kot cilindrično ali stožčasto medeninasto telo. Vsebuje votel polipropilenski ali teflonski plovec. Element je povezan s sprostitvenim ventilom s posebnim vzvodom.

Odtočni ventil je izdelan s plastičnim čepom (kapo), ki preprečuje iztekanje vode v primeru okvare. Med delovanjem je pokrov odprt, vendar ga uporabnik odvije.

Na strani izhoda je šoba, povezana s telesom z O-tesnilom. Držalo s tuljavo se uporablja za zaklepanje kanala za prehod šobe.

Pri priključitvi se uporablja adapter iz povratnega zapornega ventila v obliki vzmetnega zaklepnega mehanizma in pripadajoče zastavice. V trenutku privijanja naprava pritisne na zastavico, ki se pomakne navzdol in voda teče na telo zračnika.

Princip delovanja

Avtomatski odzračevalnik za ogrevalni sistem ima zelo preprost princip delovanja:

1. Komora v delovnem stanju je napolnjena z vodo. Plovec je na vrhu, ventil z vzmetjo je zaprt.
2. Ko se zrak nabira na vrhu komore, se količina hladilne tekočine zmanjša. Plovec se postopoma spušča.
3. V trenutku, ko hladilna tekočina pade na kritično točko, plovec premaga togost vzmetnega mehanizma. Po tem dejanju se zrak odzrači.
4. Zaradi nadtlaka voda odvzame zrak iz posode, vstopi na njeno mesto in potisne plovec.
5. Ventil preide v zaprto stanje.

Nekaj ​​zračnih mehurčkov ostane pod pokrovom, vendar grelni sistem deluje normalno.

Značilnosti descenderjev

Proizvajalci proizvajajo naprave, ki so opremljene z večstanovanjskimi zgradbami ali zasebno hišo. Pri izbiri demperja bodite pozorni na naslednje značilnosti:

• Premer navoja - na voljo v različicah ½, ¾ in 3/8 palca. Domača oznaka prvega je Du-15, drugega pa Du-20.
• Način montaže - uporabljajo se ravne in stranske naprave z zgornjim ali stranskim izpustnim ventilom.
• Vrsta navoja - zunanji in notranji.
• Delovni tlak - zračniki za dom lahko delujejo pri največji vrednosti do 10-12 barov. Za stanovanje je bolje izbrati možnost 6 barov.
• Omejitev temperature hladilne tekočine - za centralizirane sisteme so primerni modeli do +90 stopinj; v zasebnih gospodinjstvih je bolje namestiti izdelek do +150 stopinj.

Prezračevalne odprtine iz vodovodne medenine so bolj trpežne in zanesljive od siluminskih.

Vrste avtomatskih zračnih ventilov

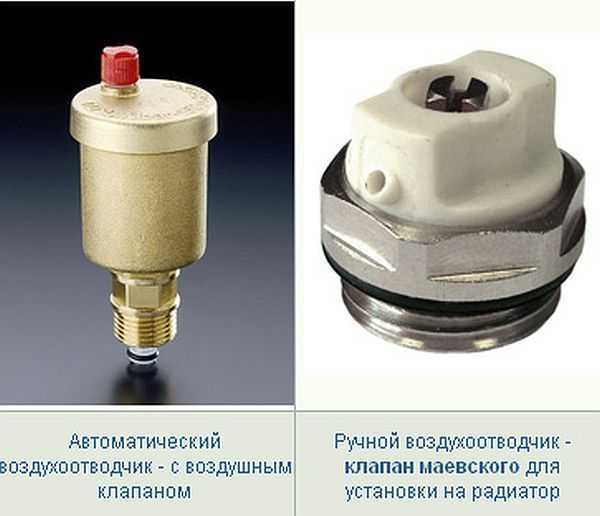

Odzračevalniki za ogrevanje so lahko glede na izvedbo radiatorski, kotni ali ravni. Kljub razlikam v videzu imajo naprave enak mehanizem za odstranjevanje zraka.

Neposredne možnosti

Na zgornjem koncu navpičnega dvižnega voda, razdelilnika talnega ogrevanja ali obtočne črpalke je bolje namestiti neposredni prezračevalni kanal, namenjen ogrevalnemu sistemu. S pomočjo T-ja se zareže v vrh navpične cevi in ​​samodejno izpusti zrak iz najvišje točke.

Spremembe vogalov

Če je cev nameščena vodoravno, je potreben kotni model. Odlikuje ga cev, zasukana pod kotom 90 stopinj. Odtok se uporablja tudi na problematičnih območjih - na navojnem koncu slepe veje.

Vse ravne zračnike sistema je mogoče zamenjati s kotnimi.

Odprtine za zrak radiatorja

Za učinkovito in hitro odstranjevanje zračnih žepov v baterijah se uporablja zračnik radiatorja - najbolj primeren je za ogrevalni sistem stanovanja. Naprava ima kotno zasnovo, vendar je zaradi posebnega navoja nameščena brez adapterja. Zategovanje odzračevalnega vijaka se izvede z vrtljivim ročajem, kvadratnim ključem ali ravnim izvijačem (elementi z zarezo).

Modeli radiatorjev so združljivi z aluminijem in bimetalom ter so opremljeni z ventili v obliki navojnega adapterja z vzmetmi. Element je treba priviti na navoj pred ejektorjem.

Adapter ventila je enostavno očistiti pred kopičenjem in ga je enostavno popraviti.

Mesta za namestitev zračnikov

Zračni mehurčki se najpogosteje tvorijo v zgornjem delu črte, ki je najbolj oddaljen od priključne točke. Zaradi tega mora biti zračnik nameščen navpično na cevi ogrevalnega sistema na naslednjih območjih:

• Najvišja točka sistema. Cevi so nameščene tako, da je izhod obrnjen navzgor.Če gredo komunikacije okoli ovire in so usmerjene navzdol, je spustnik pritrjen na vrhu. Preprečuje prezračevanje pri dvigovanju lahkih hlapov.
• Baterije. Ogrevalni tip naprav ima zapleteno obliko in veliko število odsekov. V njihovih votlinah se nabira zrak. Za grelne radiatorje, ki se nahajajo zgoraj, spodaj in diagonalno, je treba uporabiti navojni avtomatski odzračevalni ventil.
• Ogrevani nosilci za brisače v obliki lestve. Če komplet ne vključuje ravne cevi, je odtočna naprava nameščena na vrhu. To bo odpravilo nevšečnosti pri ročnem privijanju vijaka in ohranilo estetski videz izdelka.
• Glavne veje in obvoznice v obliki črke U. Cev, zvita v zanko, bo nabirala zrak, zato je na najvišji točki nameščen samodejni zapiralni ventil.
• Cevovod kotla. Ventil preprečuje poškodbe ogrevalne opreme, ko je sistem prezračen.
• Hydroarrow. Mehanizem je opremljen z razdelilniki radiatorjev in obtočnimi črpalkami. Če so postavljeni navpično, je na vrhu privita zračna odprtina.
• Glavni kolektorji za talno ogrevanje. Elementi za cevovod zanke so nameščeni nad nivojem tal, tako da so zračniki nameščeni na mestih dovoda in povratka hladilne tekočine.

Če je cev nameščena nad vrati, je treba zračnik namestiti na vrhu odprtine.

Značilnosti namestitve zračnika v zasebni hiši

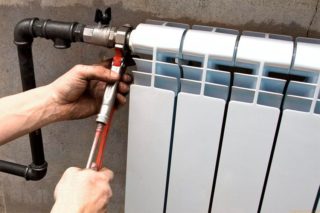

Odzračevalna odprtina, namenjena ogrevanju komunikacij v zasebnem domu, mora biti nameščena strogo v navpičnem položaju. Za namestitvena dela boste potrebovali navojni T, trak FUM in viličasti ključ.

Postopek namestitve poteka v fazah:

1. Pritrditev na majico.Potrebovali boste kos cevi, na katerega je T-pritrjen s spajkanjem, lepilom ali preprostim krčenjem.
2. Predhodno preverite lokacijo zračnika na najvišji točki opreme. Priključek naprave mora biti usmerjen navzgor.
3. Namestitev zapornega ventila na šesterokotnik naprave z odprtim ključem.
4. Priključite avtomatsko zračnico tako, da bo zaščitna kapica z nastavkom obrnjena navzgor.
5. Trdno privijte pokrov, da preprečite kopičenje smeti.
6. Preverjanje nagiba naprave (za modele radiatorjev). Odsek baterije z odtokom se rahlo dvigne.

Po namestitvi naprav ni treba prilagajati - samodejno bodo odvajale zrak.

Bolje je namestiti zračnik z zapornim ventilom - tako ga je lažje odstraniti za popravilo ali zamenjavo.

Značilnosti večstopenjske sheme

Večstopenjska shema odzračevanja predvideva namestitev avtomatskih naprav vzdolž celotne linije. Priključitev zračnikov na ta način omogoča lokalno in sočasno odstranjevanje zračnih žepov. Avtomatska naprava je nameščena v območju vrtenja, tvorba zanke. Za podaljšanje življenjske dobe ventila je nameščen dodaten filter. Ko je sistem sestavljen, deluje tako, da je radiator spodaj vroč, zgoraj pa hladen.

V dvonadstropnih hišah je treba namestitev preusmerjevalnih naprav izvesti v zgornjem nadstropju.

Kotna, ravna ali radiatorska odprtina je primerna za ogrevalni vod stanovanjske ali zasebne stavbe. Avtomatska naprava je preprosta, zanesljiva in vzdržljiva. Po namestitvi lastniku ni treba izgubljati časa z nadzorom sistema in ročnim odzračevanjem.
