Izbira in povezava filmskih infrardečih ogrevanih tal

Infrardeča ogrevana tla so eden izmed mnogih sistemov električnega ogrevanja prostorov, pri katerih sama tla igrajo vlogo grelca. V primerjavi z električnimi vodnimi in kabelskimi možnostmi ima sistem, ki temelji na uporabi infrardečega grelnega filma, nesporne prednosti, zaradi katerih je veliko povpraševanje.

Princip delovanja

Načelo delovanja infrardečega filmskega grelnika temelji na pretvorbi električne energije v infrardeče sevanje. Za razliko od klasičnih grelnikov, ki segrevajo okoliški zrak zaradi konvektivne izmenjave toplote, infrardeči žarki ob obsevanju ne segrevajo okoliškega zraka, temveč predmete in človeško telo. Zrak se segreje, prejema toploto od predmetov v stiku z infrardečimi valovi.

IR sevanje je tisti del svetlobnega spektra, ki je človeškemu očesu nedostopen. Dolžina oddanih infrardečih valov je od 5 do 20 mikronov. Infrardeče sevanje je neškodljivo za ljudi, kar omogoča njegovo uporabo ne le v industriji in medicini, ampak tudi v vsakdanjem življenju.

Zasnova in algoritem delovanja sistema

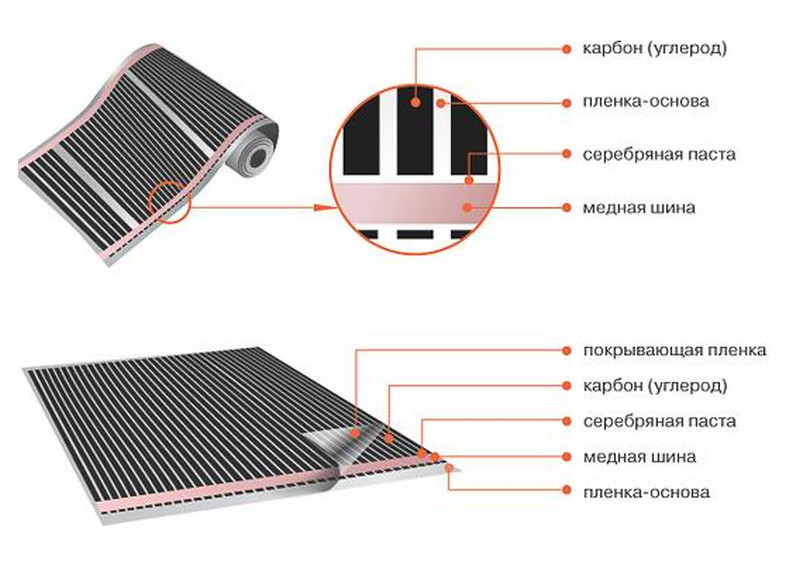

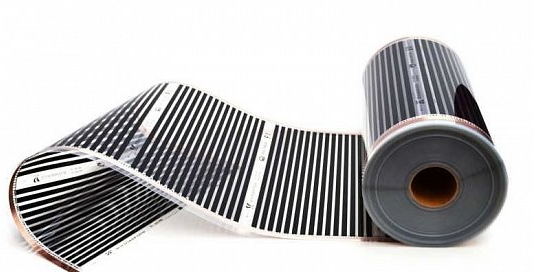

Strukturno je IR ogrevana tla grelna tkanina iz elastičnega polimernega filma debeline največ 400 mikronov, na eni strani katerega so nameščene najtanjše prevodne karbonske (karbonske) steze. Izdelane so v obliki prečnih trakov ali satja. Ko prehaja električni tok, se te sledi segrejejo in začnejo ustvarjati infrardeče valove. To ustvarja toploto, ki se prenaša na talno oblogo in/ali okoliške predmete.

Potrošnik lahko naleti na infrardeči film z neprekinjeno plastjo nanesenega ogljika. Ta film je bolj zanesljiv in vzdržljiv, vendar je njegov strošek veliko višji.

Prevodne poti se napajajo preko vodnikov, ki se nahajajo na robovih infrardečega lista. Izdelane so iz posrebrenega bakra.

Tokovodniki so zaščiteni pred vlago in drugimi poškodbami s trpežnim hidrofobnim premazom, ki ne ovira prehoda infrardečih žarkov.

Obvezni atributi infrardečega poda so tudi:

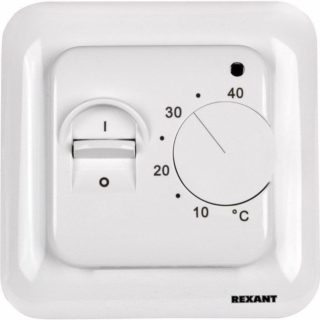

• termostat;
• temperaturni senzor.

Regulator v povezavi s senzorjem je namenjen nadzoru in optimizaciji delovanja celotnega sistema. Od tega sta odvisna učinkovitost in gospodarnost njegovega dela. Sistem je, odvisno od različice, opremljen z napravami različnih funkcij - od najpreprostejših, ki lahko zaščitijo dele pod napetostjo pred pregrevanjem, do najnovejšega programatorja, s katerim lahko lastnik nastavi temperaturni režim ogrevanja, ki velja skozi celotno obdobje. ogrevalna sezona.

Infrardeča tla delujejo po naslednjem algoritmu:

1. Dovajanje električne energije na folijo povzroči segrevanje talne obloge.
2. Ko temperatura v območju, kjer se nahaja temperaturni senzor, doseže prednastavljeno vrednost, le-ta termostatu ukaže izklop napajanja.
3. Regulator temperature izklopi napajanje in grelni element se ohladi na temperaturo, ki jo nastavi lastnik.

Ko se grelnik ohladi, bo termostat priključil napajanje in obratovalni cikel se bo ponovil.

Specifikacije, prednosti in slabosti

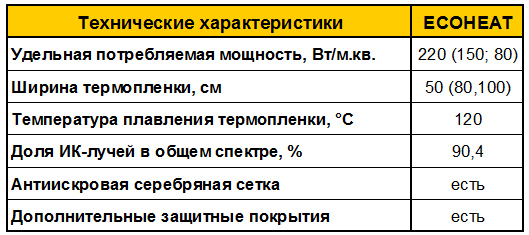

Infrardeča ogrevana tla imajo na splošno naslednje tehnične parametre:

• debelina filma, mm - 0,23...0,47;
• širina rezila, mm - 500...1000;
• dolžina zvitka, m - do 50;
• napajalna napetost, V - ~ 220;
• temperatura ogrevanja, ° C - ne več kot 55;

• čas segrevanja filma na najvišjo temperaturo, sek - 20 ... 30;
• čas segrevanja talne obloge na določeno temperaturo, min - ne več kot 40;
• tališče baze, ° C - več kot 210;
• poraba energije, W / uro - 25...35.

Če primerjamo tehnične in operativne značilnosti električnih ogrevalnih sistemov, strokovnjaki ugotavljajo številne prednosti, ki jih imajo infrardeča ogrevana tla.

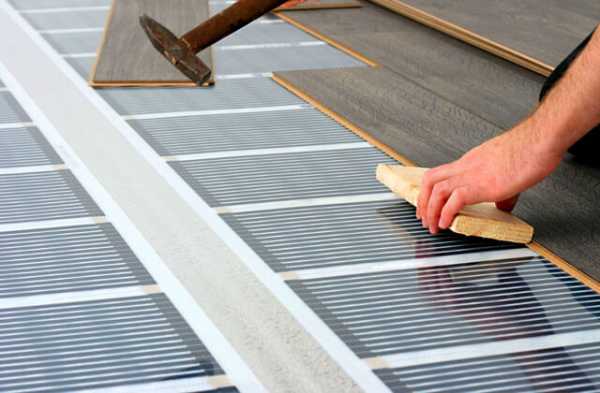

• Folija se položi pod katero koli vrsto talne obloge (laminat, preproga itd.).
• Montaža sistema je preprosta in enostavna, saj ne zahteva predhodnih sorodnih del (polnjenje estriha, zategovanje z lepilom ipd.).
• Odsotnost estriha in majhna debelina filma ne zmanjšata višine ogrevanega prostora.
• Enostavna in hitra demontaža sistema v primeru selitve ali prenove prostorov.
• Vsestranskost - film se lahko položi ne le na tla, ampak tudi na stene ali strop. Poleg tega se lahko uporablja za ogrevanje gospodarskih poslopij (garaža, rastlinjak itd.) In celo verande zasebne hiše, kar bo preprečilo zaledenitev pozimi.
• Visoka zanesljivost - garancijska doba, ki jo določi proizvajalec, doseže 10 let ali več.
• Tiho delovanje.
• Koeficient učinkovitosti (učinkovitost) sistema se približa 100%, saj toplotne izgube praktično ni;
• Enakomerno segrevanje talne površine v kratkem času.
• V primerjavi s tradicionalnimi sistemi ogrevanja ekonomski učinek uporabe infrardečih ogrevanih tal doseže 30 ... 35%, v nekaterih primerih, na primer pri ogrevanju prostorov na visoki nadmorski višini, lahko doseže 85%.
• Okoljska varnost.

Posebno pozornost si zasluži večje udobje bivanja osebe v prostoru, ogrevanem s toplim filmskim podom, v primerjavi s tradicionalnimi načini ogrevanja.

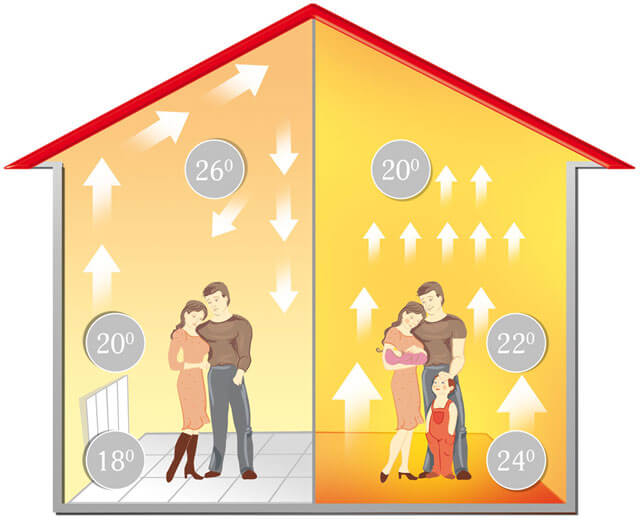

Delovanje tradicionalnih ogrevalnih sistemov temelji na principu konvektivne izmenjave toplote. V tem primeru se najprej segreje zrak v coni grelnika, ki se nato zaradi turbulentnih zračnih tokov pomakne navzgor do stropa, hladen zrak pa pada navzdol. Tako se glavna toplotna energija porabi za ogrevanje prostora pod stropom.

Pri ogrevanju prostora z infrardečim talnim ogrevanjem je situacija nekoliko drugačna.Toplota, ki jo oddaja grelnik, ne segreje zraka, temveč se takoj prenese na talno oblogo in predmete, ki jo obkrožajo. V tem območju se nahajajo ljudje. Zrak ogrevajo topli predmeti. Na površini tal temperatura zraka ustreza temperaturi ogrevanih tal, topel zrak se začne enakomerno dvigovati in postopoma oddaja toploto predmetom v prostoru. Tako je vsa koristna toplota koncentrirana na območju, kjer se nahaja oseba (1,2...2,0 m).

V takem prostoru človek diha svež in dokaj vlažen zrak. Navsezadnje infrardeče sevanje, za razliko od drugih vrst ogrevanja, ne izgoreva kisika, kar pomeni, da v prostoru ni produktov zgorevanja ali neprijetnih vonjav. Med delovanjem sistema ni turbulentnih zračnih tokov, kar samo po sebi preprečuje širjenje prahu.

Kot vsak drug sistem tudi infrardeča ogrevana tla niso brez pomanjkljivosti:

• možnost mehanske poškodbe tankega filma zaradi neprevidnega namestitvenega dela;
• nepravilna namestitev in kršitev pravil delovanja lahko povzročita vžig filma;
• po izklopu sistema se prostor hitro ohladi;
• visoki stroški sistema.

Infrardečega filma ni mogoče položiti pod trajno nameščeno pohištvo velikih dimenzij. Kršitev tega pravila lahko povzroči pregrevanje in okvaro grelnih elementov.

Izbira infrardečega ogrevanega poda

Pri izbiri sistema "Infrardeča ogrevana tla" morate najprej upoštevati predvideni namen in lokacijo namestitve.

• V stanovanjskih prostorih z normalno vlažnostjo je priporočljiva uporaba folije z močjo do 220 W/m2. m.
• Za prostore z visoko vlažnostjo (kopalnica, savna itd.) morate izbrati folijo s povečano močjo (do 450 W/m2) in izboljšano izolacijo.

Pri uporabi laminata, preprog, parketa ali njihovih analogov kot talne obloge je priporočljivo uporabiti folijo z močjo 160 W/m². Ta moč je dovolj, da zagotovi udobno temperaturo tal in ogreje prostor kot celoto. Pod ploščice ali porcelanasto keramiko je bolje položiti folijo z močjo približno 200 W/m2.

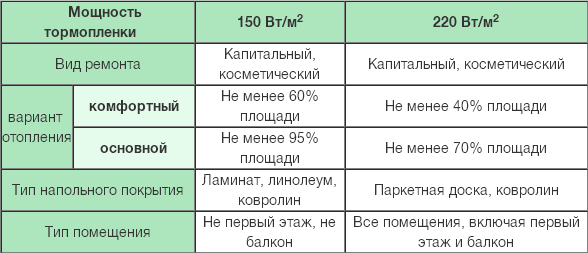

Spodnja tabela vam bo pomagala izračunati potrebno moč sistema:

Pri izbiri filma je zelo pomembna njegova kakovost, ki je v veliki meri odvisna od širine grafitnih trakov in tokovnih palic, ki mora biti najmanj 13...15 mm. Pomembna je tudi debelina filma, ki je odvisna od debeline polimerne in karbonske plasti. Najmanjša dovoljena debelina infrardečega filma je 0,3 mm, vendar večja kot je ta vrednost, bolj trpežna bo zaščitna lupina. Zaželeno je imeti dodatne plasti izolacije in uporabljati negorljive materiale.

Za ogrevanje prostorov z visoko vlažnostjo (savne itd.) Je bolje uporabiti film z neprekinjeno plastjo ogljika. Odlikuje ga večja moč, ki vam bo omogočila hitro segrevanje celotnega prostora, prisotnost vodoodbojnega premaza pa bo preprečila električni udar.

Montaža infrardečih ogrevanih tal

Preden nadaljujete z namestitvijo infrardečega ogrevanega poda, je potrebno izvesti številne izračune in razviti načrt postavitve. V tem primeru mora uporabnik upoštevati, da se mu na domačem trgu lahko ponudita 2 možnosti:

1. Komplet - ena škatla vsebuje vse potrebno za namestitev: film, napajalni kabli, termostat, temperaturni senzor, komponente za namestitev itd.;
2. Rezanje - film širine 50, 80 ali 100 cm se iz koluta reže v večkratnikih enega linearnega metra, vso potrebno opremo pa si priskrbi uporabnik sam.

Izračun tlorisov in razvoj projekta

Zasnova se začne z risanjem tlorisa in označevanjem območij za trajno namestitev pohištva - film se na teh mestih ne prilega.

Proizvajalci filma priporočajo, da ga položite vzdolž dolge stene prostora. To bo zmanjšalo število rezov.

Postopek načrtovanja mora upoštevati tudi:

• Rezanje tkanine se izvaja tako, da dolžina enega rezila ne presega 8 m;
• razdalja od stene do infrardečega filma mora biti od 10 do 40 cm;
• Folija naj bo od pohištva oddaljena vsaj 10 cm.

Priprava osnovne površine

Pred začetkom izvajanja razvitega projekta je potrebno izvesti številne ukrepe za pripravo podlage, na kateri bo položen infrardeči film. Seznam teh del vključuje:

• pregradne stene za polaganje žic in namestitev temperaturnega senzorja;
• odprava neravnin podlage s tanko plastjo samonivelirnih tal. Dovoljeno vodoravno odstopanje - ne več kot 3 mm;
• čiščenje, pranje in sušenje podlage;

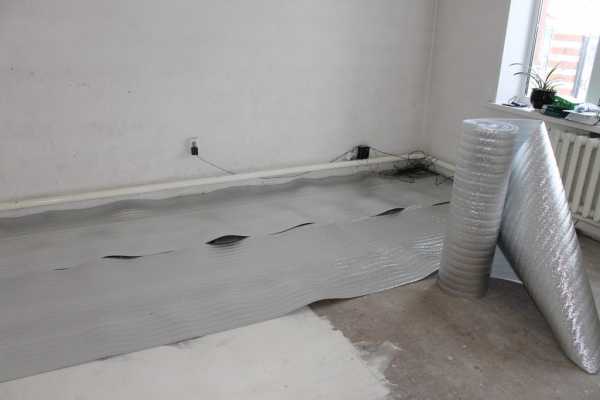

• polaganje hidroizolacijskega filma, ki bo zaščitil IR film pred vlago od spodaj;
• izolacija baze z izolacijo folije (če je potrebno). Položite ga z metalizirano stranjo navzdol;

Priporočljivo je preveriti stičišče sten in tal glede puščanja. Obstoječe razpoke lahko povzročijo znatne izgube toplote. Zaznane razpoke je treba "razširiti", očistiti prahu in zatesniti s poliuretansko peno.

Namestitev IR folije

IR film je položen v naslednjem vrstnem redu:

1. Tla so projektirano označena, pri čemer je treba upoštevati, da prekrivanje plošč ni dovoljeno. Priporočena razdalja med njihovimi robovi mora biti najmanj 5 cm.
2. V sredini ogrevane površine je nameščen temperaturni senzor, ki ga je predhodno poglobil v izolacijo. Razdalja od najbližje stene do senzorja mora biti najmanj 50 cm.

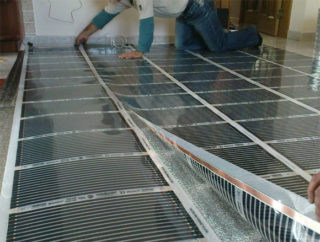

3. Vnaprej narezano blago položite z bakrenimi trakovi navzdol v skladu z oznakami.
4. Film pritrdite na podlago z majhnimi koščki traku.

Med delom ni dovoljeno hoditi po IR filmu. Prav tako ne postavljajte težkih predmetov nanj in instrumenta ne pazite na tla.

Povezovalni elementi sistema

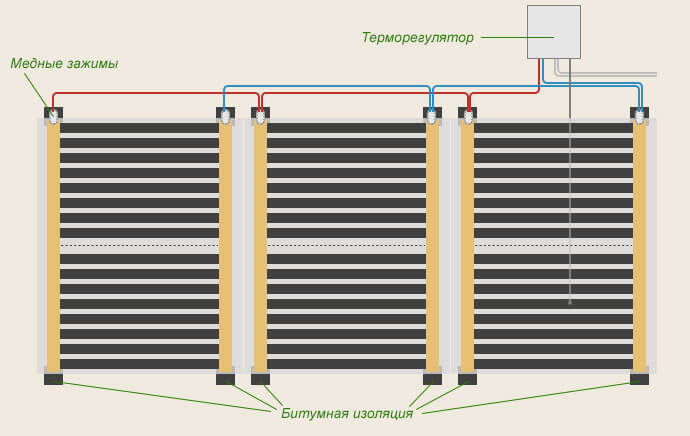

Povežite sistemske elemente med seboj v naslednjem zaporedju:

1. Objemke, ki so vključene v namestitveni komplet, so priključene na konce bakrene zbiralke.
2. Električne žice so nameščene in priključene na platno ob upoštevanju pogojev vzporedne povezave. Uporaba večbarvnih žic bo pomagala poenostaviti to nalogo.
3. Izolirajte vse povezave. V tem primeru so priključki in konci bakrenih zbiralk na odrezanih delih tkanine zaščiteni s katranskimi blazinicami.

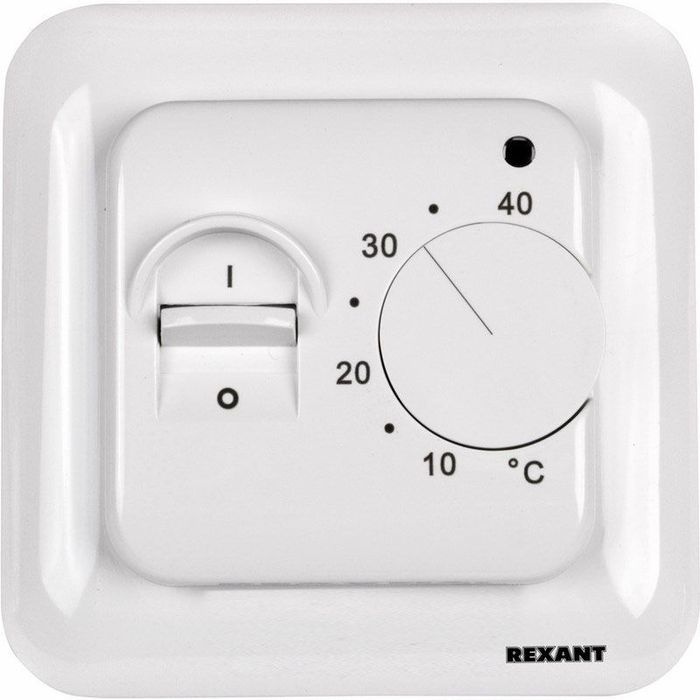

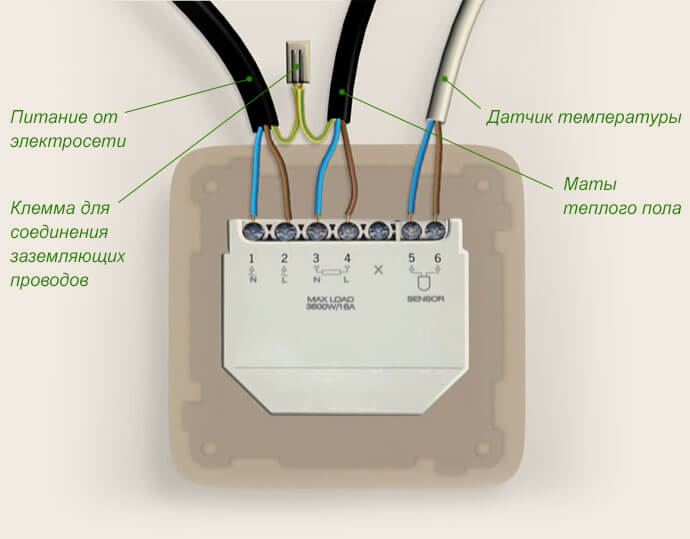

4. Na sistem priključite termostat in ga nato namestite na steno na dostopnem mestu. Priporočena višina vgradnje je 1 m.
5. Izvedite testni vklop sistema in preverite enakomernost ogrevanja. Ne sme biti iskrenja ali tujega hrupa.Ko so ugotovljene pomanjkljivosti, jih odpravimo.
6. Šele ko se prepričate, da sistem deluje v celoti in da ni nobenih pomanjkljivosti, lahko začnete s polaganjem talne obloge.

Pri izvajanju elektroinštalacijskih del morate strogo upoštevati varnostne zahteve, navedene v navodilih za uporabo sistema infrardečega talnega ogrevanja.
