Ogrevalni sistemi, ki kot hladilno sredstvo uporabljajo tekočino, so opremljeni z napravami za povečanje ali zmanjšanje dovoda vode v ceveh in grelnih elementih. Regulacijske naprave so različne pipe in ventil za radiator. Z njihovo pomočjo se doseže gladka sprememba temperature v ogrevanem prostoru.
Funkcije ventila za grelno tuljavo
Potreba po uporabi ventilov je posledica dveh razlogov:
- Doseganje ugodne temperature v prostoru je nemogoče brez nadzora ogrevanja radiatorjev.
- Sistemi, ki nimajo kakršne koli regulacije, so energetsko intenzivni.
V prvem primeru je zaradi vgrajenega termostata mogoče samodejno vklopiti in izklopiti grelne elemente. Prihranki so doseženi zaradi dejstva, da kotel ne ogreva celotne prostornine hladilne tekočine, temveč le tisti del, ki trenutno kroži.
Vrste zapornih ventilov
Ogrevalni sistem, ne glede na vrsto kotla, vključuje opremljanje svojih vodov z več vrstami ventilov za ogrevalne radiatorje. To je posledica dejstva, da ta vrsta izdelka ni univerzalna. Zato želja po prihranku denarja in namestitvi cenejšega krogelnega ventila namesto posebnega regulacijskega ventila vodi do neučinkovitega delovanja opreme in nepotrebnih stroškov dela za njegovo vzdrževanje.
Da bi razumeli pomen uporabe določenega elementa v vsaki od njegovih povezav, morate poznati štiri načela gradnje ogrevalnega kroga:
- Cevi morajo biti med seboj uravnotežene - imeti približno enako odpornost na hladilno tekočino.
- Posamezni grelni elementi morajo biti opremljeni z mehanizmom za prilagajanje.
- V primeru izrednih razmer ali vzdrževanja baterij je treba zagotoviti možnost njihove hitre odstranitve.
- Iz tokokroga mora biti mogoče odstraniti zrak.
Polobratni kroglični ventili
Najenostavnejši izdelki v oblikovanju, ki so sestavljeni iz zaklepnega mehanizma sferične oblike s pretokom. Krmiljenje se izvaja z ročajem, ki deluje na kroglo skozi palico. Naprave se imenujejo pol rotacijske, ker je za popolno zaustavitev pretoka vode dovolj, da obrnete ročaj za 90 stopinj. Pipe so lahko izdelane iz ponikljanega jekla ali brona in njegovih zlitin.
Zaporni ventili s polovičnim krogom imajo eno pomembno pomanjkljivost - ko se pretok hitro zapre v opremi z visokim notranjim tlakom, pride do vodnega udara, kar lahko povzroči uničenje linije.Da bi se izognili nesrečam, morajo biti hidravlični akumulatorji konstrukcijsko predvideni za blaženje udarcev.
Ročni regulacijski ventili za odzračevalne grelnike
Pipa Mayevsky je mehanska naprava, ki je zasnovana za odstranjevanje zraka iz baterij. Da bi rešili težavo, je ventil vgrajen na vrhu baterije nasproti dovodne cevi.
Izdelek je sestavljen iz naslednjih delov:
- telo iz medenine;
- igelni ventil z režo za izvijač in šestrobo glavo za ključ;
- plastično ohišje z luknjo za odvod zraka.
Zrak se odstrani tako, da se igelni ventil odvije, dokler voda ne pronica skozi luknje.
Balansirni ventili
Regulacijski elementi te vrste so zasnovani za ustvarjanje enakomerne zmogljivosti pretoka v linijah kompleksnega ogrevalnega sistema. Primer so večnadstropne zgradbe. Brez balansirnih ventilov bo hladilna tekočina krožila po zakonu najmanjšega upora in segrevala predvsem baterije v spodnjih nadstropjih. V skladu s pravili so takšni zaporni ventili nameščeni na vhodu dovodne cevi in na izstopu povratne cevi.
Termostatski ventili za radiatorje
Naprave te vrste imajo v svoji zasnovi dva glavna modula - termostatsko glavo in mehanski ventil. Izdelki so lahko izdelani iz brona in njegovih zlitin, pa tudi iz nerjavečega jekla. V napravi se odvijajo naslednji procesi:
- Temperatura prostora vpliva na delovno okolje, v katerem je prisotna občutljiva komponenta.
- Slednji ima lastnost spreminjanja svojih linearnih dimenzij.
- Ko se element razširi, pritisne na drog in blokira pretočni kanal hladilne tekočine.
- Med stiskanjem pride do obratnega procesa.
Ventili so na voljo v enocevni in dvocevni izvedbi. Tudi glede na vrsto nadzora razlikujejo:
- stožčasti termični ventili za ročno regulirane grelne radiatorje, pri katerih je pretok hladilne tekočine blokiran in sproščen z regulatorjem;
- polavtomatske naprave z neposrednim delovanjem - v njih operater nastavi odzivno temperaturo na mehanski lestvici, mehanizem pa krmili termična glava;
- avtomatske naprave z vgrajenim elektronskim termostatom, kjer lahko nastavite določen program delovanja.
Kot odtočni ventili se lahko uporabljajo kateri koli ventili - kroglični, krilni in blažilniki. Za odstranitev vode iz grelnega elementa jo je dovoljeno odvajati skozi spodnji priključni ventil radiatorja.
Pravila za uporabo in namestitev toplotnih ventilov za ogrevanje
Pri izbiri vrste regulacijskega ventila za ogrevalni sistem in načina njegove namestitve se upoštevajo naslednji pogoji:
- Za sisteme klasične izvedbe, kjer se uporabljajo dvocevne in obtočne črpalke, se uporabljajo enostavni dvocevni termostatski radiatorski ventili.
- Za gravitacijske kroge z eno cevjo - enocevne naprave s povečanim prepustnim kanalom.
- Upoštevajte smer pretoka hladilne tekočine - od zgoraj ali od spodnjega kanala.
- Zaporni ventil za radiator je nameščen na razdalji 60-40 cm od najnižje točke prostora.
- Smer priključitve zapornih ventilov je izbrana v skladu z oznakami pretoka na telesu.
Za zagotovitev tesnosti navojne povezave na težko dostopnih mestih, kjer je težko uporabljati trak FUM, lahko uporabite posebne cevne toplotno stabilne silikone.

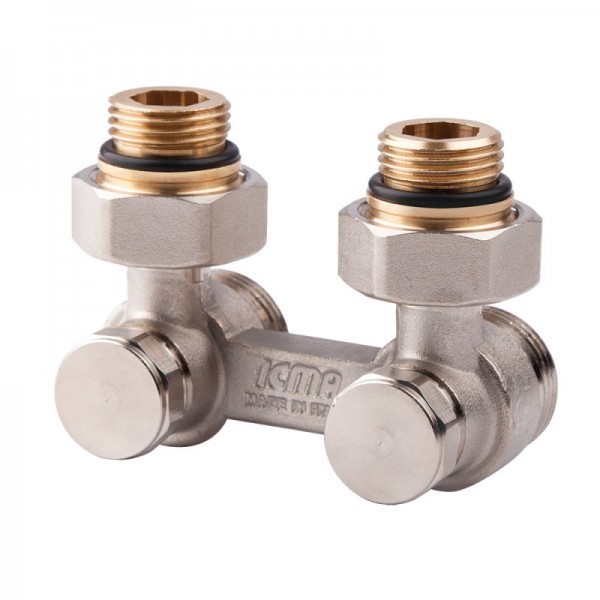

Med znanimi izdelki na trgu za prilagajanje grelnikov so: italijanski izdelki RBM in ICMA, naprave nemškega podjetja PROFACTOR, kitajski termo ventili UNO New.
