Optimalna konfiguracija ogrevalnega sistema je odvisna od številnih dejavnikov. Usklajenost delovanja vseh njegovih elementov je zagotovilo za stalno visoko stopnjo učinkovitosti in zanesljivosti delovanja. Zato morate najprej rešiti vprašanje - kako izbrati pravi ogrevalni sistem: kotli, črpalke, radiatorji, cevi.
Pregled glavnih komponent ogrevanja

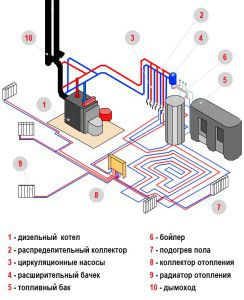

Najtežji del pri načrtovanju in izbiri komponent je avtonomna oskrba s toploto vode v hiši. Ta sistem je sestavljen iz več pomembnih elementov, brez katerih je njegovo delovanje nemogoče.
Preden izberete pravi kotel za ogrevanje vašega doma, morate upoštevati vse druge komponente avtonomne oskrbe s toploto. Bistvo njihovega dela je segrevanje hladilne tekočine in prenos skozi cevi do radiatorjev. Preko njih poteka izmenjava toplotne energije med toplo vodo in zrakom v prostoru.
Toda kako izbrati električni ogrevalni kotel za takšno shemo.Razmislimo o funkcionalnih značilnostih elementov za avtonomno oskrbo s toploto:
- Glavna funkcija kotlov – povišanje temperature hladilne tekočine (voda, antifriz) na zahtevano raven. Energija iz zgorevalne komore goriva (ali električnih grelnih elementov) se prenaša z napravami za izmenjavo toplote. Zato je pomembno vedeti, kako izbrati električni kotel za ogrevanje;
- Cevovodi. Preko njih teče v radiatorje visokotemperaturna voda;
- Baterije. So toplotni izmenjevalci za prenos akumulirane toplotne energije na zrak v prostoru. To se doseže s konvekcijskimi procesi;
- Obtočne črpalke zasnovan za povečanje hitrosti pretoka hladilne tekočine skozi glavno omrežje. Z njihovo pomočjo se toplota enakomerno porazdeli po radiatorjih in ceveh. Preden izberete ogrevalno črpalko, morate najprej izračunati parametre bodočega sistema.
Zato je pred izbiro obtočne črpalke za ogrevanje ali katerega koli drugega elementa nujno, da so njihove operativne in tehnične lastnosti združljive z osnovnimi parametri prihodnjega sistema.
Za izračun ogrevanja je priporočljivo uporabiti posebne programske pakete. Ročni izračun lahko povzroči napake, ki bodo neposredno vplivale na učinkovitost in zanesljivost oskrbe s toploto.
Izbira kotla za avtonomno oskrbo s toploto
Ko začnete dokončati avtonomno oskrbo s toploto, je treba posebno pozornost nameniti kotlu. Ta naprava je ključna pri organizaciji celotnega sistema. Ker ni mogoče izbrati plinskega ogrevalnega kotla brez osnovnega poznavanja njegovih lastnosti, morate vsaj površno preučiti njegove značilnosti.
Ne odražajo le njegove funkcionalnosti, ampak tudi njegove zmogljivosti. Poleg tega ima vsak tip kotla svoje zahteve za namestitev in nadaljnjo tehnologijo za preprečevanje okvar.
Razlika med izračunanimi in dejanskimi lastnostmi kotla ne sme biti večja od 5%. Lahko kupite model z majhno rezervo moči, vendar ne manjšo od zahtevane.
Vrsta goriva, ki se uporablja v ogrevalnem kotlu
Eden od odločilnih parametrov je vrsta nosilca energije. Najlažji način je, da izberete električni kotel za ogrevanje vašega doma - za to morate samo pravilno priključiti napravo in narediti pravilno ožičenje.

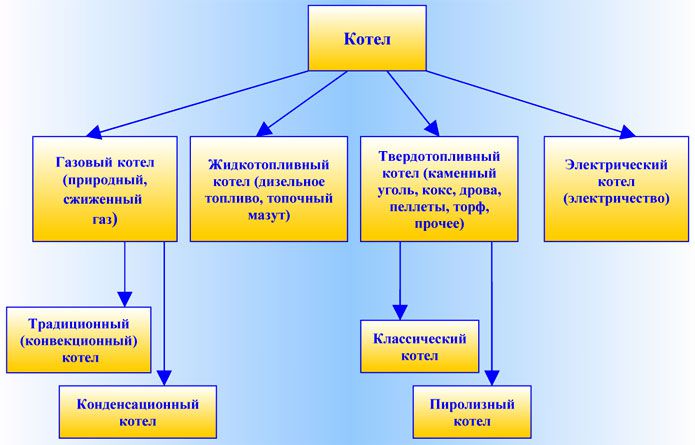

Trenutno obstajajo 4 glavne vrste nosilcev energije, ki vplivajo na pravilno izbiro kotla za ogrevanje doma:
- Plin. Najpogostejši, saj ima dostopne stroške in veliko količino toplotne energije med zgorevanjem. V ogrevalnih sistemih se lahko uporablja glavni plin ali utekočinjeni (jeklenki) plin. Vendar pa se morate pred izbiro plinskega ogrevalnega kotla odločiti za podjetje, ki ga bo vgradilo. To storite sami brez dovoljenja je prepovedano;
- Trdno in tekoče gorivo – drva, premog, dizel. Izbira pravega kotla za ogrevanje hiše te vrste je mogoča le, če so na voljo poceni energenti. Prav tako je izbira prisiljena, če ni plinovoda;

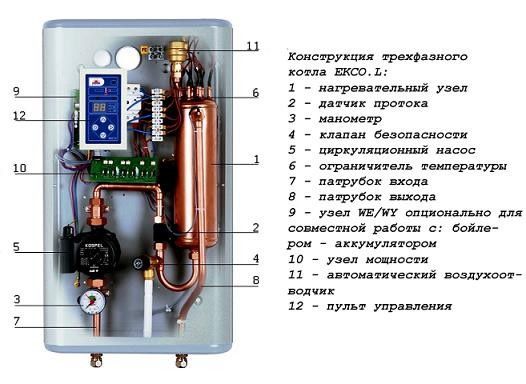

- Elektrika. To so ena najbolj optimalnih vrst energije za organizacijo oskrbe s toploto v majhni hiši ali stanovanju. Pri izbiri električnega ogrevalnega kotla je pomembna njegova normalna moč. Splošno hišno omrežje mora biti projektirano za tako visoke obremenitve.
Do nedavnega je bilo težko izbrati učinkovit električni kotel za ogrevanje. To je bilo posledica relativno nizke stopnje učinkovitosti. Vendar pa je pojav novih grelnih elementov (grelnih elementov) za vodo in uporaba bistveno drugačnih metod za zvišanje temperature hladilne tekočine z uporabo električne energije ponovno naredila tovrstne kotle v povpraševanju.
Pri izbiri plinskega ogrevalnega kotla morate biti pozorni na njegovo predelavo za delovanje na utekočinjen ali zemeljski plin. Na ta način je mogoče zagotoviti nemoteno delovanje toplotne oskrbe tudi ob izklopljenem plinovodu.
Značilnosti delovanja ogrevalnega kotla
Opredelitvene značilnosti ogrevalnega kotla vključujejo nazivno moč. Določa največjo stopnjo segrevanja vode v ceveh in posledično skladnost s toplotnimi pogoji delovanja celotnega ogrevalnega sistema. Ta parameter se izračuna pred izbiro električnega ogrevalnega kotla ali njegovega analoga na trdo gorivo (plin).

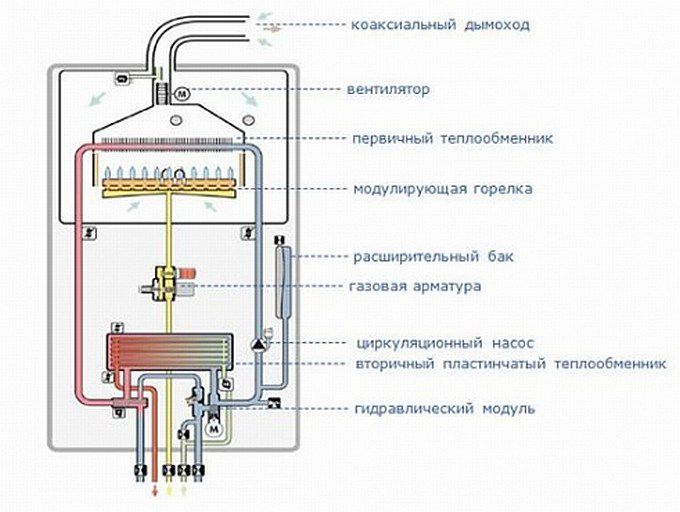

Sodobni modeli kotlov so zasnovani ne samo za ogrevanje, ampak tudi za oskrbo s toplo vodo. V ta namen njihova zasnova predvideva sekundarni tokokrog za izmenjavo toplote, v katerem se segreva voda, ki se nato uporablja za gospodinjske namene.
Poleg tega morate pri izbiri električnega ogrevalnega kotla paziti na naslednje točke:
- Oprema. Nekateri modeli lahko vključujejo obtočno črpalko, ekspanzijsko posodo in varnostno skupino;
- Sistem za nadzor delovanja. Pri kotlih na trda goriva je najpreprostejši - zmanjšanje ali povečanje intenzivnosti zgorevanja goriva se pojavi z omejitvijo pretoka svežega zraka.V električnih ali plinskih modelih to funkcijo opravljajo elektronske naprave;
- Način namestitve – steno ali tla. Prva možnost je sprejemljiva, če izberete električni kotel za vgradnjo v kuhinjo. Zavzel bo malo prostora in se harmonično prilegal celotni notranjosti prostora.
To so le splošna priporočila za izbiro ogrevalnega kotla. Tankosti in nianse njegovih zahtevanih tehničnih (delovnih) lastnosti so odvisne od konstrukcijskih parametrov sistema za oskrbo s toploto.
Pred nakupom modela kotla morate ugotoviti lokacijo najbližjega servisnega centra proizvajalca ali njegovega uradnega zastopnika. To bo pomagalo hitro rešiti težavo v primeru okvare opreme.
Parametri za izbiro črpalk in ekspanzijskih posod za oskrbo s toploto
Za zaprte ogrevalne sisteme je potrebna vgradnja obtočne črpalke. Z njegovo pomočjo se poveča hitrost gibanja tople vode. To vodi do enakomerne porazdelitve temperature - hladilna tekočina nima časa, da se ohladi, doseže zadnje radiatorje in baterije v sistemu.

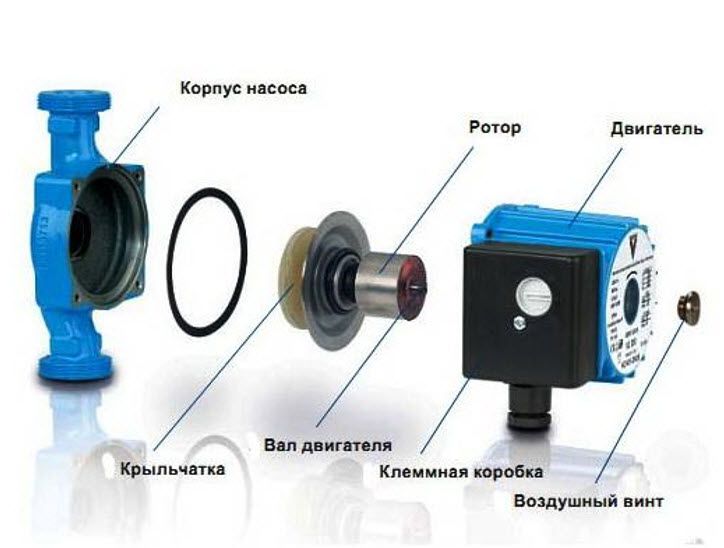

Kako izbrati pravo črpalko za ogrevalni sistem, če so znane osnovne konstrukcijske zahteve? Najprej se morate odločiti za vrsto črpalne opreme. Glede na način hlajenja elektromotorja so lahko črpalke z mokrim ali suhim rotorjem. Prvi povzročajo bistveno manj hrupa med delovanjem. Zato se pri izbiri črpalk za ogrevanje izbira ustavi pri teh modelih.
Poleg tega je treba upoštevati glavne operativne in tehnične parametre:
- Učinkovitost. Ta karakteristika določa količino vode, ki prehaja na enoto časa - m³/uro;
- Velikost priključenih cevi. Poleg zmogljivosti morate za pravilno priključitev ogrevalnega sistema izbrati pravo črpalko. Velika razlika med premeri cevi v liniji in črpalki lahko povzroči povečanje hidravličnega upora;
- Pritisk. Ta vrednost bo določila največjo višino vodnega stolpca, ko črpalka deluje.

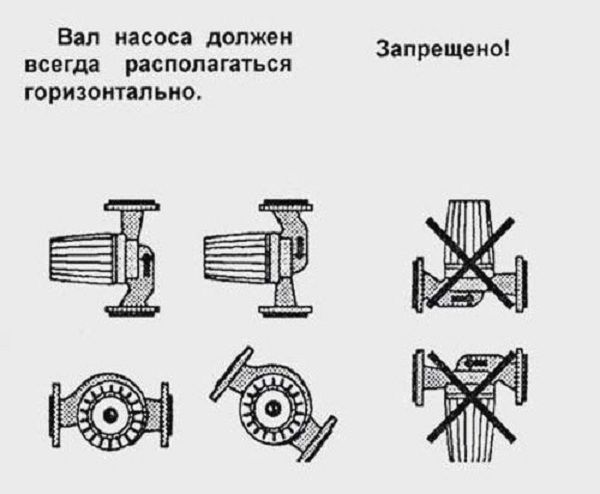

Tudi pri izbiri obtočne črpalke za ogrevalni sistem morate biti pozorni na to, kako je nameščena.
Poleg tega je za pravilno izbiro črpalke za ogrevalni sistem treba upoštevati največji dovoljeni tlak v ceveh. Razlikuje se od 10 do 24 barov. Pomembno je, da ta značilnost ni nižja od največje konstrukcijske vrednosti za sistem.
Eden od manjših parametrov pri izbiri črpalke za oskrbo s toploto je nazivna poraba toka. V povprečju se giblje od 0,05 do 0,1 A/uro. Vendar pa je za zagotovitev nemotenega delovanja opreme v primeru izpada električne energije priporočljivo dodatno kupiti zasilno napajanje.
Skupaj s to napravo je treba rešiti vprašanje, kako izbrati ekspanzijsko posodo za ogrevanje. Zasnovan je za kompenzacijo presežnega tlaka v sistemu. Na izbiro ekspanzijske posode za ogrevanje vpliva shema oskrbe s toploto:
- Odprt tip. Vgrajen v odprtih gravitacijskih ogrevalnih krogih;
- Zaprti (membranski) tip. Obvezen element za dokončanje sistemov s prisilnim kroženjem vode.
Pri izbiri ekspanzijskih rezervoarjev je treba upoštevati količino hladilne tekočine v sistemu. Pri modelih membranskega tipa je treba delovne parametre naprave (najvišji in nazivni tlak) preveriti s tistimi v projektnem diagramu.
Najbolje je kupiti črpalko, katere moč bo 10-15% večja od izračunane. Na ta način lahko povečate ogrevalno površino vašega doma, ne da bi to komponento zamenjali z učinkovitejšo.
Izbira radiatorjev in radiatorjev
Prenos toplote iz tople vode v zrak v prostoru poteka skozi površino grelnih radiatorjev. Nameščeni so v vsaki sobi v hiši, kjer je potrebno vzdrževati udobno temperaturo.

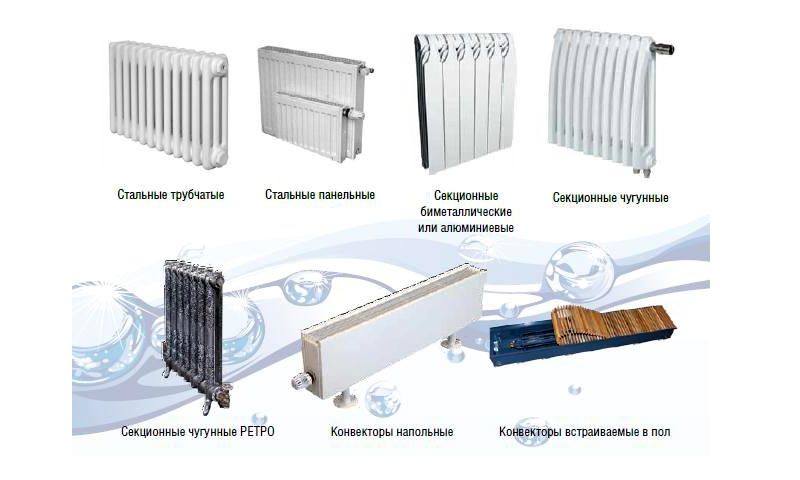

Pri odločanju, kako izbrati grelne radiatorje za zasebni dom, morate upoštevati več pravil. Ta grelna naprava mora zagotavljati optimalno ogrevanje zraka v prostoru in hkrati imeti minimalne vrednosti upora prenosa toplote. Kako izbrati pravi radiator za ogrevanje ob upoštevanju teh zahtev? Odločiti se morate o materialu za izdelavo baterij. Trenutno se za njihovo proizvodnjo uporabljajo:
- Lito železo. Ima visoko energijsko intenzivnost. Tisti. Ko se voda ohladi, bo površina litoželeznih baterij še nekaj časa topla. Opaziti pa bo tudi obratni proces - dolg čas ogrevanja radiatorja ob zagonu ogrevanja;
- Aluminij. Optimalna izbira kot radiatorji za ogrevanje doma. Za ta material je značilna najboljša toplotna prevodnost. Vendar pa obstaja več pomembnih pomanjkljivosti - dovzeten je za spremembe tlaka, antifriza ni mogoče uporabiti;
- Kovina. Večji del asortimana je namenjen ekonomskemu segmentu trga. Kljub majhni teži in dobrim tehničnim lastnostim kovina razmeroma hitro rjavi. Da bi se temu izognili, proizvajalci površino radiatorjev premažejo z zaščitno barvo v prahu;
- Bimetalni radiatorji. Združujejo mehansko trdnost kovine in toplotno prevodnost aluminija. Kljub visokim stroškom so bimetalni modeli prava izbira kot grelni radiatorji.
Odločilni tehnični parameter baterij je njihova nazivna moč - W. Odvisno je od delovne temperature ogrevalnega sistema. Proizvajalci najpogosteje navajajo moč za način 70/55. Vpliva tudi na dimenzije naprave in medosno razdaljo med priključnimi cevmi.
Izbira ogrevalnih cevi
Kako izbrati grelne cevi in dodatne elemente zanje? Glavni vodi so potrebni za dovod hladilne tekočine do radiatorjev. Hkrati morajo prenesti najvišje tlačne temperature med delovanjem ogrevalnega sistema.
Če želite izbrati prave cevi za ogrevanje, morate upoštevati njihove lastnosti in značilnosti:

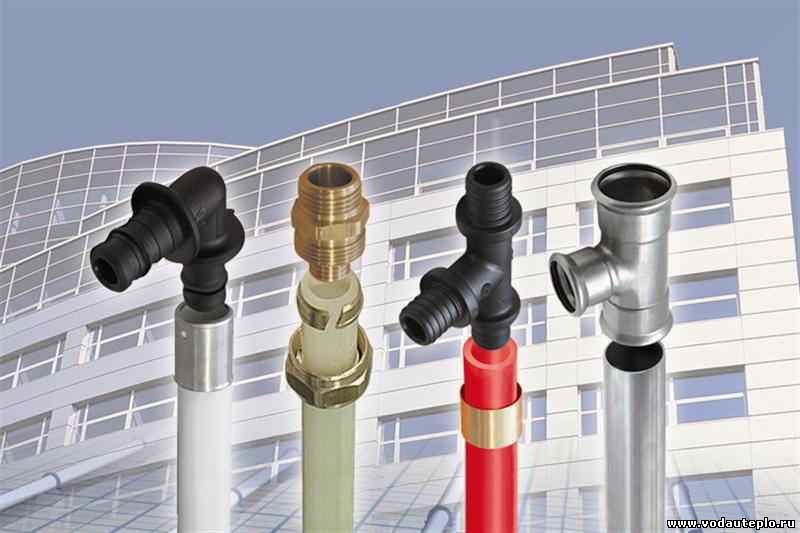

- Material izdelave – jeklo, plastika, baker. Za organizacijo oskrbe s toploto v zasebni hiši ali stanovanju so bili nedavno nameščeni polimerni cevovodi. Vendar pa ne bodo primerni, če stopnja ogrevanja hladilne tekočine presega +90 ° C;
- Premer cevi. Izračunana vrednost glede na indikatorje tlaka, zahtevano hitrost kroženja vode in prenos toplote celotnega sistema;
- Delovna intenzivnost namestitve. Najmanj truda je potrebno za namestitev polimernih cevi.
Skupaj z izbiro cevi in drugih ogrevalnih komponent ni treba manj pozornosti nameniti varnostnim in krmilnim skupinam celotnega sistema. Njihova zasnova in funkcionalnost sta odvisni od izbrane sheme oskrbe s toploto.
V videoposnetku se lahko podrobno seznanite s parametri za izbiro ogrevalnih cevi:
