Vsak ogrevalni sistem ima določene značilnosti. Ti vključujejo moč, prenos toplote in delovno temperaturo. Določajo učinkovitost dela, ki neposredno vpliva na udobje bivanja v hiši. Kako izbrati pravi temperaturni razpored in način ogrevanja ter njegov izračun?
Izdelava temperaturnega diagrama
Temperaturni razpored ogrevalnega sistema se izračuna z uporabo več parametrov. Od izbranega načina ni odvisna le stopnja ogrevanja prostorov, temveč tudi poraba hladilne tekočine. To vpliva tudi na tekoče stroške vzdrževanja ogrevanja.
Sestavljen temperaturni razpored ogrevanja je odvisen od več parametrov. Glavna je stopnja ogrevanja vode v omrežju. Po drugi strani pa je sestavljen iz naslednjih značilnosti:
- Temperatura v dovodnih in povratnih ceveh. Meritve se izvajajo v ustreznih kotlovskih šobah;
- Značilnosti stopnje ogrevanja zraka v zaprtih prostorih in na prostem.
Pravilen izračun temperaturnega razporeda ogrevanja se začne z izračunom razlike med temperaturo tople vode v neposredni in dovodni cevi. Ta vrednost ima naslednjo oznako:
∆T=Tin-Tob
kje pločevina – temperatura vode v dovodnem vodu, Tob – stopnja segrevanja vode v povratni cevi.
Za povečanje prenosa toplote ogrevalnega sistema je potrebno povečati prvo vrednost. Za zmanjšanje pretoka hladilne tekočine mora biti ∆t minimalen. To je glavna težava, saj je temperaturni razpored ogrevalnega kotla neposredno odvisen od zunanjih dejavnikov - toplotne izgube v stavbi, zunanji zrak.
Za optimizacijo ogrevalne moči je potrebno izolirati zunanje stene hiše. To bo zmanjšalo toplotne izgube in porabo energije.
Izračun temperature
Za določitev optimalnega temperaturnega režima je treba upoštevati značilnosti ogrevalnih komponent - radiatorjev in baterij. Zlasti specifična moč (W/cm²). To bo neposredno vplivalo na toplotni prenos segrete vode v zrak v prostoru.
Prav tako je treba narediti številne predhodne izračune. To upošteva značilnosti hiše in ogrevalnih naprav:
- Koeficient odpornosti na toplotni prehod zunanjih sten in okenskih konstrukcij. Biti mora najmanj 3,35 m²*C/W. Odvisno od podnebnih značilnosti regije;
- Površinska moč radiatorjev.
Graf temperature ogrevalnega sistema je neposredno odvisen od teh parametrov. Če želite izračunati toplotne izgube hiše, morate poznati debelino zunanjih sten in material zgradbe. Površinska moč baterij se izračuna po naslednji formuli:
Ruda=P/Dejstvo
kje R – največja moč, W, dejstvo – površina radiatorja, cm².

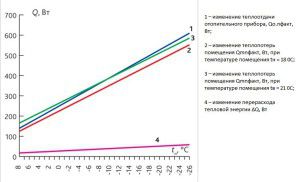

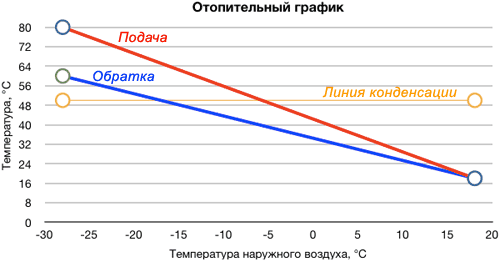

Glede na pridobljene podatke se sestavi temperaturni režim ogrevanja in graf prenosa toplote glede na zunanjo temperaturo.

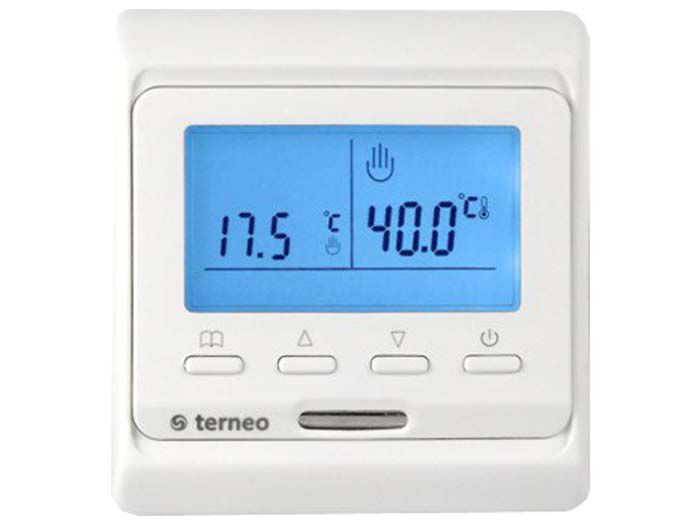

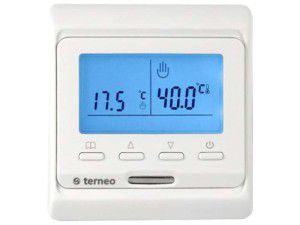

Če želite pravočasno spremeniti parametre ogrevanja, namestite regulator temperature ogrevanja. Ta naprava se poveže z zunanjimi in notranjimi termometri. Glede na trenutne indikatorje se prilagodi delovanje kotla ali količina pretoka hladilne tekočine v radiatorje.
Tedenski programator je optimalni regulator temperature ogrevanja. Z njegovo pomočjo lahko čim bolj avtomatizirate delovanje celotnega sistema.
Centralno ogrevanje
Pri daljinskem ogrevanju je temperaturni režim ogrevalnega sistema odvisen od značilnosti sistema. Trenutno obstaja več vrst parametrov hladilne tekočine, ki se dobavljajo potrošnikom:
- 150°C/70°C. Za normalizacijo temperature vode jo dvigalna enota zmeša z ohlajenim tokom. V tem primeru lahko ustvarite individualni temperaturni razpored za ogrevalno kotlovnico za določeno hišo;
- 90°С/70°С. Značilno za majhne zasebne ogrevalne sisteme, namenjene oskrbi s toploto več stanovanjskih stavb. V tem primeru vam ni treba namestiti mešalne enote.
Odgovornost komunalnih služb je izračun temperaturnega razporeda ogrevanja in nadzor njegovih parametrov. V tem primeru mora biti stopnja ogrevanja zraka v stanovanjskih prostorih +22 ° C. Za nestanovanjske prebivalce je ta številka nekoliko nižja - +16 ° C.
Za centraliziran sistem je potrebna sestava pravilnega temperaturnega razporeda za ogrevalno kotlovnico, da se zagotovi optimalna udobna temperatura v stanovanjih.Glavna težava je pomanjkanje povratnih informacij - nemogoče je prilagoditi parametre hladilne tekočine glede na stopnjo ogrevanja zraka v posameznem stanovanju. Zato je sestavljen temperaturni graf ogrevalnega sistema.
Kopijo urnika ogrevanja lahko zahtevate pri družbi za upravljanje. Z njegovo pomočjo lahko nadzorujete kakovost opravljenih storitev.
Avtonomno ogrevanje
Pogosto ni treba narediti podobnih izračunov za avtonomne sisteme ogrevanja v zasebnem domu. Če vezje vključuje notranja in zunanja temperaturna tipala, bodo informacije o njih poslane krmilni enoti kotla.
Zato se za zmanjšanje porabe energije najpogosteje izberejo nizkotemperaturni načini ogrevanja. Zanj je značilno relativno nizko segrevanje vode (do +70°C) in visoka stopnja kroženja. To je potrebno za enakomerno porazdelitev toplote po vseh grelnih napravah.
Za izvedbo takšnega temperaturnega režima ogrevalnega sistema bodo morali biti izpolnjeni naslednji pogoji:
- Najmanjše toplotne izgube v hiši. Vendar ne smemo pozabiti na normalno izmenjavo zraka - prezračevanje je obvezno;
- Visoka toplotna moč radiatorjev;
- Montaža avtomatskih temperaturnih regulatorjev za ogrevanje.
Če je treba izvesti pravilen izračun delovanja sistema, je priporočljivo uporabiti posebne programske sisteme. Preveč dejavnikov je treba upoštevati, da bi izračunali sami. Toda z njihovo pomočjo lahko ustvarite približne temperaturne grafe načinov ogrevanja.

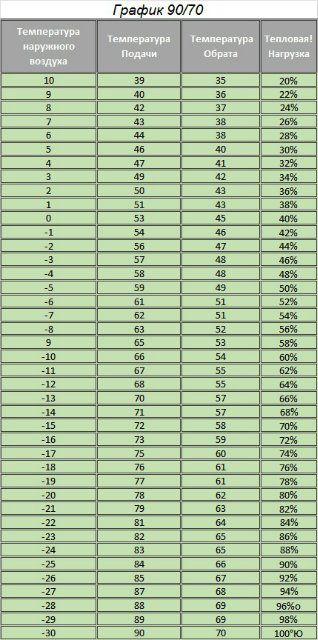

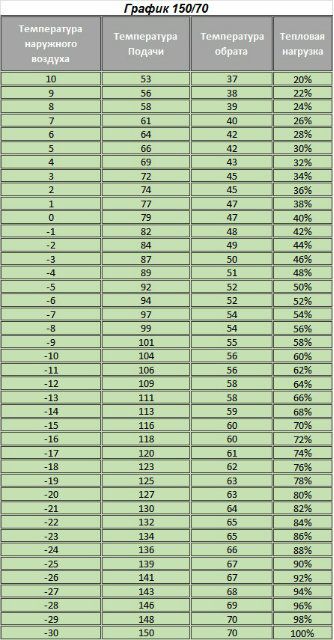

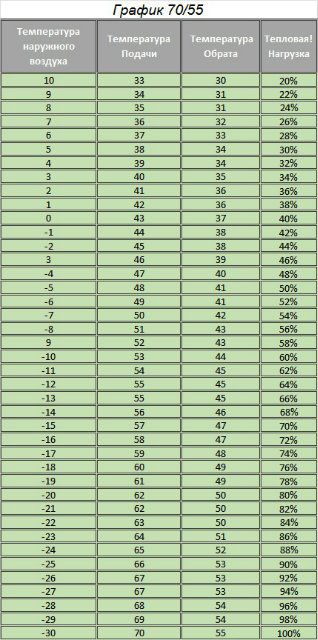

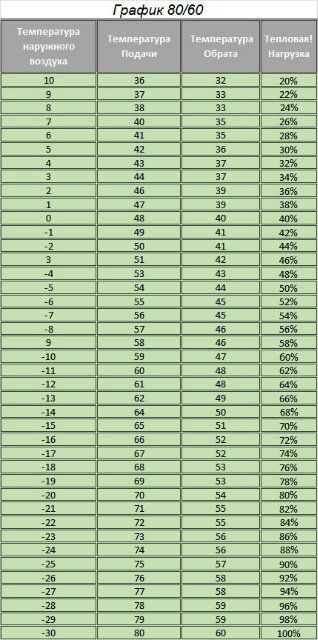

Vendar je treba upoštevati, da se natančen izračun temperaturnega razporeda dovoda toplote opravi za vsak sistem posebej. Tabele prikazujejo priporočene vrednosti za stopnjo segrevanja hladilne tekočine v dovodnih in povratnih ceveh glede na zunanjo temperaturo. Pri izračunih niso bile upoštevane značilnosti stavbe in podnebne značilnosti regije. Toda kljub temu jih je mogoče uporabiti kot osnovo za izdelavo temperaturne karte za ogrevalni sistem.
Največja obremenitev sistema ne sme vplivati na kakovost delovanja kotla. Zato je priporočljivo, da ga kupite z rezervo moči 15-20%.
Nasveti za optimizacijo učinkovitosti ogrevanja
Tudi najbolj natančen temperaturni razpored ogrevalne kotlovnice bo med delovanjem pokazal odstopanja v izračunanih in dejanskih podatkih. To je posledica značilnosti delovanja sistema. Kateri dejavniki lahko vplivajo na trenutni temperaturni režim oskrbe s toploto?
- Kontaminacija cevovodov in radiatorjev. Da bi se temu izognili, je treba ogrevalni sistem občasno očistiti;
- Nepravilno delovanje krmilnih in zapornih ventilov. Preveriti je treba delovanje vseh komponent;
- Kršitev načina delovanja kotla - nenadne spremembe temperature in posledično tlaka.
Ohranjanje optimalnega temperaturnega režima sistema je možno le s pravilno izbiro njegovih komponent. Za to je treba upoštevati njihove operativne in tehnične lastnosti.
Ogrevanje baterije je mogoče prilagoditi s termostatom, katerega princip delovanja najdete v videu:
