Značilnosti gospodinjskih kotlov in toplotnih črpalk: opis vrst in značilnosti delovanja

Izbira komponent ogrevalnega sistema je ključna projektna naloga. Njihovi parametri delovanja morajo ustrezati izračunanim, njihovo krmiljenje pa je povsem preprosto in čim bolj avtomatizirano. Kako izbrati gospodinjske kotle in črpalke za ogrevanje: plinske, dizelske, električne kotle? Najprej morate ugotoviti njihov namen in značilnosti delovanja.

Ključne komponente ogrevanja

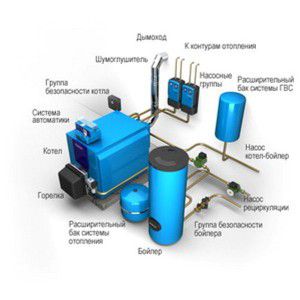

Načelo delovanja katerega koli avtonomnega ogrevalnega sistema je segrevanje vode na zahtevano raven in transport do radiatorjev in radiatorjev. Prvo nalogo naj opravijo gospodinjski plinski gorilniki za ogrevanje ali podobne naprave. Za povečanje hitrosti gibanja hladilne tekočine so nameščene obtočne črpalke.

Ta shema mora zagotoviti normalno delovanje oskrbe s toploto. V praksi je treba pravilno izbrati gospodinjske ogrevalne črpalke in kotle na podlagi dejanskih parametrov bodočega sistema. Za to se upoštevajo naslednji dejavniki:

• Ocenjena moč ogrevanja. Odvisno od toplotnih izgub stavbe, njene prostornine in podnebnih značilnosti določene regije;
• Prostornina hladilne tekočine;
• Značilnosti radiatorjev in baterij - toplotna moč;
• Vrsta sistema - zaprta, prisilna cirkulacija, gravitacija itd.

Ti podatki so ocene in se najprej izračunajo. Glede na pridobljene številke so izbrani optimalni kotli za ogrevanje na plin in druge komponente za oskrbo s toploto.

Lastnosti sistema se lahko med delovanjem spremenijo. Zato morate pri izračunu vključiti majhno rezervo za vse parametre 10-15%.

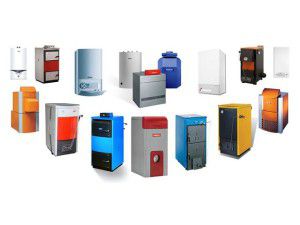

Kotli za ogrevanje gospodinjstev

Brez česa je nemogoče delovati avtonomni ogrevalni sistem? Njegovo "srce" so kotli, ki zagotavljajo segrevanje hladilne tekočine na zahtevano raven. Kljub strukturnim razlikam imajo vsi en skupni element - območje naraščajoče temperature hladilne tekočine.

Izbira kotla se začne z izračunom njegovih značilnosti - moč, zahtevana funkcionalnost. Prav tako morate biti pozorni na kakovost in proizvajalca. Vsaka vrsta ogrevalne naprave ima določeno življenjsko dobo. Tako gospodinjski dizelski ogrevalni kotli zahtevajo občasno čiščenje šob. V nasprotnem primeru se zamašijo in posledično se poslabšajo parametri zgorevanja goriva.

Glavne značilnosti kotlov so:

• Nazivna moč;
• Vrsta uporabljenega goriva - plin, premog, drva, dizel ali alternativne možnosti (sončni kolektorji, geotermalni sistemi);
• Dodatne komponente - ekspanzijska posoda, obtočna črpalka, krmilni in varnostni elementi.

Če je možna priključitev na plinovod, izberite gospodinjske talne plinske ogrevalne kotle. V večini primerov izpolnjujejo vse zgoraj navedene zahteve.Alternativa zanje so modeli na trda goriva, električni ali dizelski.

Vsaka vrsta ogrevalnega kotla ima posebne zahteve glede namestitve. Te lahko najdete v navodilih za določen model.

Plinski ogrevalni kotli

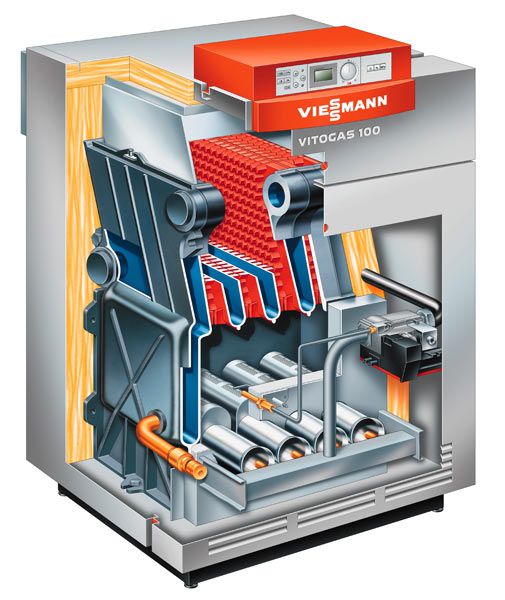

Kljub nenehnemu naraščanju cen plina še vedno ostaja najcenejša vrsta goriva. Vsak gospodinjski plinski ogrevalni kotel je sestavljen iz zgorevalne komore, toplotnega izmenjevalnika in dodatnih komponent.

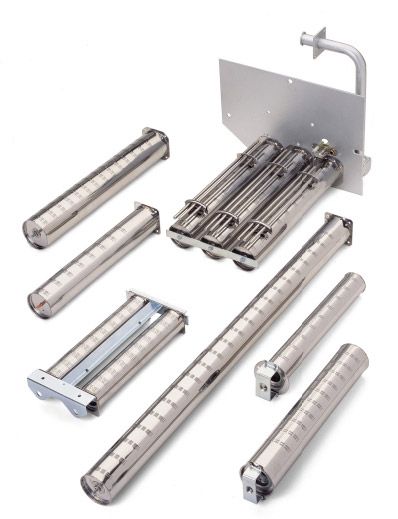

Za organizacijo avtonomnega ogrevanja je najboljša možnost nakup plinskega kotla. Njegove parametre so izračunali profesionalni inženirji, uporabljeni material pa v večini primerov ustreza sodobnim zahtevam. Vendar pa je mogoče posodobiti stari kotel na trda goriva. Če želite to narediti, potrebujete gospodinjski plinski gorilnik za ogrevanje.

To je ločen blok, nameščen v zgorevalni komori. Med njegovim delovanjem se toplotna energija prenaša iz zgorelega plina v toplotni izmenjevalnik kotla. Vendar morate upoštevati posebnosti - vseh plinskih gorilnikov za domače ogrevalne kotle ni mogoče namestiti v staro strukturo:

•

  Namestitev se mora ujemati z dimenzijami kamere;

• Moč plinskih gorilnikov za domače kotle se izračuna za določen model. V nasprotnem primeru bo izmenjevalnik toplote izgorel;
• Glede na vrsto plina (glavni ali utekočinjeni) se izbere komplet adapterjev za delovanje gorilnika.

Če katera od teh zahtev ni izpolnjena, razmislite o nakupu gospodinjskih talnih plinskih ogrevalnih kotlov. Prilagojeni so za delo tako z glavnim kot z utekočinjenim plinom.Odlikuje jih tudi visoka stopnja zanesljivosti. Toda poleg tehničnih parametrov morate biti pozorni na stroške plinskih gorilnikov za domače ogrevalne kotle. Je bistveno nižja kot pri kotlih.

Tudi gospodinjski plinski gorilniki za ogrevanje se uporabljajo za posodobitev kotlov. Sodobni modeli imajo večstopenjsko nastavitev in zanesljivo zaščito.

Najbolje je, da kupite domači plinski kotel z največjo konfiguracijo - črpalko, ekspanzijsko posodo in varnostno skupino. Tako lahko optimizirate stroške organizacije avtonomne oskrbe s toploto.

Dizelski ogrevalni kotli

Ta vrsta ogrevalne opreme se uporablja, če je mogoče kupiti gorivo po dostopni ceni. Načelo delovanja gospodinjskih dizelskih ogrevalnih kotlov je v marsičem podobno delovanju podobnega avtomobilskega agregata.

Gorivo gre najprej skozi stopnjo segrevanja, da se zmanjša viskoznost. Nato se dovaja v šobo, kjer se zrak črpa s pomočjo črpalke ali turbine. Nastala mešanica vžge in segreje toplotni izmenjevalnik kotla. Na ta način se toplotna energija prenese na toplo vodo.

Za razliko od gospodinjskih talnih plinskih ogrevalnih kotlov imajo modeli na dizelski pogon številne operativne značilnosti:

• Sestavo goriva je treba natančno preveriti. Ne sme vsebovati eteričnih olj ali sestavin, ki vsebujejo alkohol. Priporočljivo je tudi predhodno filtriranje goriva, preden ga vnesete v domači dizelski kotel;
• Posebne zahteve veljajo za lokacijo skladiščenja goriva. Posode morajo biti zaprte.

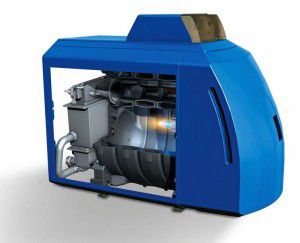

Dizelske instalacije imajo analoge plinskih gorilnikov za domače ogrevalne kotle. Lahko se vgradijo v obstoječo konstrukcijo. Zahteve glede zmogljivosti za dizelske gorilnike so enake kot za plinske gorilnike.

Priporočamo nakup dizelskih gorilnikov, ki lahko uporabljajo reciklirano olje.

Električni ogrevalni kotli

Če hiša nima plinovoda in je organiziranje oskrbe z dizelskim gorivom nedonosno, namestite gospodinjske električne kotle. Odlikuje jih zmožnost gladkega prilagajanja moči, imajo rahlo vztrajnost delovanja, lahko pa so tudi del manjšega ogrevalnega sistema.

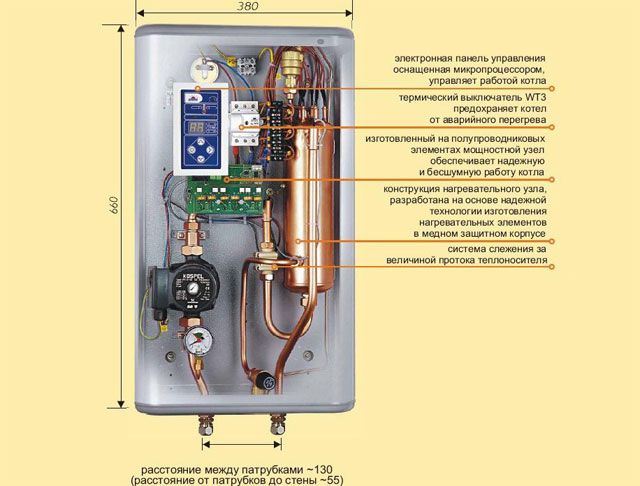

Trenutno je na trgu več vrst gospodinjskih električnih ogrevalnih kotlov. Glavna razlika med njimi je način ogrevanja vode:

• grelni elementi. Delujejo zaradi uporovnega učinka, ko termočlen z visokim uporom ustvarja toploto, ko tok prehaja skozi njega;
• Elektroda. Do segrevanja pride zaradi cepitve molekul vode na elektrone in ione. Premikajo se proti elektrodam obratne polarnosti in s tem povečajo temperaturo okolja;
• Indukcija. Uporablja se pojav elektromagnetne indukcije. Ustvarjeno polje med jedrom in navitjem poveča temperaturo hladilne tekočine.

Vsaka od teh vrst električnih kotlov za ogrevanje gospodinjstev ima svoje prednosti in slabosti. Za majhne sisteme je priporočljivo uporabljati modele elektrod. Vendar zahtevajo posebno sestavo hladilne tekočine. Tradicionalni modeli z grelnimi elementi so se dobro izkazali pri ogrevanju srednje velikih in velikih hiš.

Pri kotlu z odprtim grelnim elementom je potrebno odstranjevanje vodnega kamna enkrat na 2-3 leta.

Domače toplotne črpalke

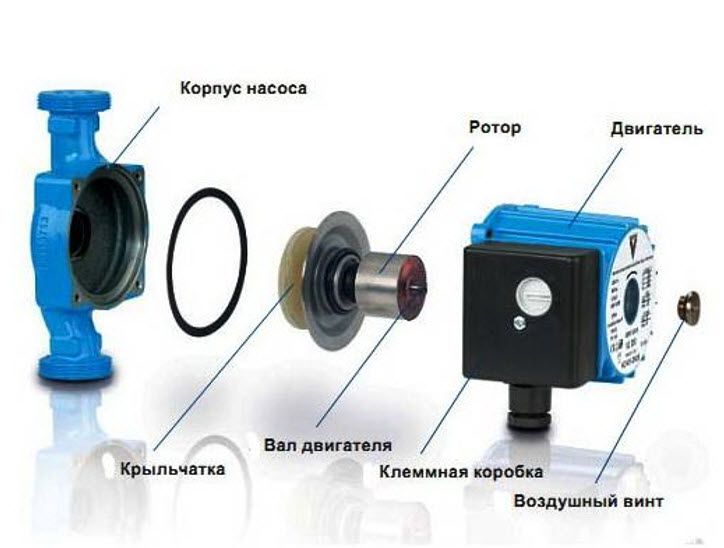

Za povečanje pretoka hladilne tekočine so potrebne obtočne črpalke za ogrevanje gospodinjstev. Njihovi parametri so vnaprej izračunani za določen ogrevalni sistem. Strukturno so gospodinjske ogrevalne črpalke sestavljene iz napajalne enote in rotirajočega rotorja.

Če želite izbrati ustrezen model, morate poznati osnovne parametre obtočne črpalke. Najpomembnejša med njimi je moč njegove pogonske enote. Dejansko je delovanje tega grelnega elementa odvisno od tega.

Poleg tega morate vnaprej izračunati naslednje značilnosti gospodinjske obtočne črpalke za ogrevanje:

• Učinkovitost. Količina hladilne tekočine, ki prehaja v določenem časovnem obdobju, je m³/uro;
• Pritisk. Določa, do katere višine se lahko dvigne stolpec vode, ko črpalka deluje - m.

V zadnjem času ta grelni element najdemo ne le v zaprtih, ampak tudi v odprtih sistemih. Zahvaljujoč obtočni črpalki se porazdelitev toplote po radiatorjih in radiatorjih normalizira.

Pomembno je vedeti, da morata črpalka in ogrevalni kotel tvoriti en sam ogrevalni sistem za hišo. Zato so njihovi parametri izračunani vnaprej.

Video prikazuje primer izračuna toplotne črpalke:
