Kako izbrati pravo profilirano pločevino glede na njeno nosilnost

Nosilnost valovitih plošč pomeni maksimalno obremenitev. Od tega parametra je odvisna sposobnost materiala, da prenese različne obremenitve brez deformacije. Glede na namen profilirane pločevine se izdelki izdelujejo z različnimi višinami, debelinami in vgradnimi širinami. Poleg tega so valovite plošče prevlečene s protikorozijskimi ali polimernimi spojinami. Celotne tehnične specifikacije so navedene na oznaki.

Področje uporabe nosilnih valovitih plošč

Največja dovoljena obremenitev profilirane plošče znatno presega nosilnost pločevine podobne debeline. Večja kot je višina valov, boljša je sposobnost materiala, da prenese obremenitve.

Za model stene C10-1200-0,6, nameščen na nosilec v metrskih korakih, je dovoljena obremenitev na 1 m² 86 kg. Nosilnost profilirane pločevine znamke NS44-1000-0,7, položene na oblogo na razdalji 3,5 m, doseže mejo 182 kg/m².

Področje uporabe nosilnega profiliranega lista:

• Razporeditev strešnih kritin katere koli konfiguracije in kompleksnosti, ob upoštevanju naklona obloge od 3 metrov.
• Montaža trajnega opaža. V tem primeru je nosilna profilirana plošča za tla sposobna brez deformacije prenesti težo betonske raztopine skupaj z okvirjem. Tako lahko valovita plošča opravlja ojačitveno funkcijo.
• Vgradnja tal med tlemi, kot tudi za povečanje togosti konstrukcij z nosilnim kovinskim okvirjem.
• Kot izolacija za hladne zunanje ograje in objekte za različne namene.

Lastnosti profiliranega lista omogočajo uporabo materiala v industrijski gradnji. Uporaba izdelkov pomaga zmanjšati čas gradnje in zmanjša stroške.

Višina profila vpliva na sposobnost materiala, da prenese specifične obremenitve. Višji kot je ta parameter, močnejša je tla. Vrednost se lahko določi glede na znamko izdelka.

Prednosti in značilnosti profiliranih listov

Profilirana plošča je ekonomična in enostavna za uporabo. Izdelki se uporabljajo na različnih področjih gradnje. V skladu z GOST in glede na namen se profilirana tla proizvajajo v treh vrstah: nosilni, stenski in kompozitni, ki združuje prvi dve funkciji.

Prednosti blagovnih znamk ležajev vključujejo naslednje dejavnike:

• zanesljivost z majhno lastno težo;
• dostopna cenovna politika;
• odpornost na temperaturne spremembe;
• negorljivost;
• odpornost na agresivne okoljske razmere;
• pocinkane in polimerne plasti povečajo življenjsko dobo;
• nima negativnega vpliva na okolje.

Temeljna razlika med nosilno valovito ploščo in stenskimi modeli je večja togost prve vrste zaradi višine. Posebnost je tudi možnost uporabe materiala pri gradnji objektov in uporabe kot kritine.

Največje dovoljene obremenitve

Pred nakupom materiala za streho, konstrukcijo ali medetažno oblogo je potrebno izračunati obremenitev valovite plošče. Na podlagi preprostih aritmetičnih izračunov boste lahko izbrali pravo znamko izdelka.

Nosilnost valovite plošče v tabeli obremenitev vam omogoča razumevanje sposobnosti izdelka, da prenese različne vplive okolja:

Pri izračunu valovite plošče za obremenitve je priporočljivo, da se zanesete na širino vgradnje. V nasprotnem primeru bo pri uporabi materialov za namene, ki niso predvideni, zaznano pomanjkanje listov.

Izračun obremenitve in merila za izbiro profiliranih listov

Za izračun profiliranih talnih oblog niso potrebni zapleteni aritmetični izračuni. To vam bo omogočilo izbiro materiala z optimalnim razmerjem lastnosti in cene. Kot primer lahko upoštevate obremenitev valovite strešne plošče in izberete izdelke na podlagi dobljenih rezultatov.

Najprej morate vzeti začetne informacije:

• hiša z dvokapno streho in naklonom 40°;
• naklon na vodoravni ravnini je 65°;
• gradnja stavbe je načrtovana v moskovski regiji.

Določanje obremenitve materiala kot strešne kritine dobimo tako, da seštejemo težo izdelka, izpostavljenost snegu in vetru. Prvi parameter je odvisen od velikosti vgradnega prekrivanja, ki znaša 8,6 kg/m².

Snežna obremenitev je odvisna od regije, kjer se gradi. Moskovski regiji je dodeljen koeficient 3, kar je 180 kg/m². Ob upoštevanju naklona strehe konstrukcije je izračun naslednji: 180 x (65°-40°)/)65°-25°) = 112,5 kg/m².

Veterna obremenitev je prav tako vezana na regijo - v tem primeru je regiji dodeljen 1 koeficient, ki je enak 32 kg/m². Ob upoštevanju naklona dvokapne strehe bo parameter aerodinamičnega upora valovite plošče ~0,3. Obremenitev vetra je definirana kot 32 x 0,3 = 9,6 kg/m².

Tako bo izračun profiliranega lista za upogibanje v tem primeru izgledal kot: 8,6 + 112,5 + 9,6 = 130,7 kg / m². Po pregledu tabele obremenitev je bilo ugotovljeno, da je razred H114-600-0,8 primeren za dvokapno streho.

Širina profiliranega materiala je razdeljena na celotno in namestitev. Prva možnost označuje splošne parametre izdelka. Drugi parameter vključuje zmanjšanje velikosti z namestitvijo pritrdilnih elementov za povezavo listov med seboj.

Vrste valovitih plošč

Nosilne vrste valovitih plošč se uporabljajo za medetažne stropove, strehe in tudi v gradbeništvu. Ta material je izdelan iz kovine. Označeno s simboloma "H" in "S". Za proizvodnjo se na posebni opremi uporablja pocinkano jeklo z ali brez prevleke. Med proizvodnim procesom je jeklo izpostavljeno mehanskim obremenitvam, zaradi katerih nastane valovitost. Višina naklona je drugačna - ta indikator določa trdnostne lastnosti končnega izdelka.

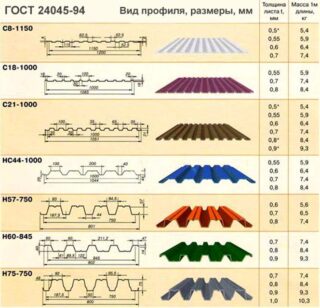

Nosilna vrsta valovite plošče se proizvaja v skladu z GOST 24045-2016.

NS-35

Profilirani listi te blagovne znamke so univerzalni material, ki se uporablja za zaščito streh in sten. Ima trapezoidno obliko z višino valov 35 mm. Zgornji in spodnji del izdelka sta prekrita z utori globine 7 mm, ki so odgovorni za togost.

Glavna uporaba:

• gradnja ograj;
• gradnja panelnih konstrukcij;
• pomožni elementi tal;
• stalni opaž;
• gradnja nosilnih konstrukcij;
• gradnja kabin;
• okrasna stenska dekoracija.

NS-25 je izdelan iz pocinkane jeklene pločevine debeline 0,45-0,70 mm. Na površino se nanese polimerni premaz. Lahko se uporablja na neobremenjenih obokanih strehah.

N-60

Nosilni material s trapezoidno obliko profila in velikostjo valov 60 mm. Izdelki blagovne znamke N-60 se odlikujejo po povečani stopnji togosti, poleg tega pa popolnoma prenesejo obremenitve vetra brez deformacij. Valovita pločevina je izdelana iz pocinkane jeklene pločevine debeline od 0,45 do 0,9 mm. Za podaljšanje življenjske dobe se na površino nanese polimerni premaz.

Nosilnost izdelka lahko povečamo z uporabo pomožnih profilov, ki bodo delovali kot dodatna ojačitvena rebra. Za te namene je nameščen tudi majhen žleb. Tehnologija omogoča povečanje trdnosti plošč.

Kot strešni material se uporablja profilirana plošča N-60. To je posledica njegove odpornosti na močne vetrove in snežne obremenitve. Dovoljena je uporaba za gradnjo tehničnih prostorov, garderob, pa tudi za trajno obodno ograjo. Ta znamka se pogosto uporablja kot ojačitev pločevine in pri gradnji montažnih zgradb.

Valovite plošče s prevleko iz aluminija in cinka so označene s simbolom "AC".

N-75

Tehnični parametri N-75 z višino valovitosti 75 mm so lahki, trapezne oblike in lahko prenesejo visoke obremenitve. Edinstvena oblika profiliranja vključuje namestitev prekrivajočih se talnih oblog za ustvarjanje tesnega tesnila za strehe katere koli konfiguracije in kompleksnosti.

Debelina izdelka je 0,45-0,9 mm. Površina je dodatno obdelana s polimerno sestavo za povečanje zaščitnih funkcij in dodajanje dekorativne vrednosti površini.Ta znamka valovite plošče je odporna na deformacije, nevihtne vetrove in snežne obremenitve. To je posledica valjanih utorov na vrhu polic. Uporaba te tehnologije ustvarja dodatno togost, povečuje moč izdelka.

Tehnični parametri N-75 omogočajo uporabo materiala na katerem koli področju gradnje - od strešnih kritin do gradnje industrijskih in poslovnih zgradb. Izdelki se uporabljajo tudi za okvirne konstrukcije, kot trajni opaž in pločevinasta armatura.
