Področje uporabe profiliranih plošč je široko. Položijo se na streho, z njimi obložijo stene, oblikujejo ograjo in uporabljajo kot trajni opaž pri izdelavi tal. Eden od dejavnikov, ki se upošteva pri načrtovanju nepremičnin, je teža valovite plošče. Ta parameter je vključen v vse izračune in vam omogoča natančno določitev tehničnih značilnosti nosilnih konstrukcij.
Zakaj je določena masa lista?
Valovita plošča je pravokotna plošča z oblikovanim delom. Valovi različnih višin določajo videz plošče in njeno odpornost na mehanske obremenitve. Material je sestavljen iz železne plošče, cinkane prevleke, barve in zaščitnega premaza. Debelina posameznega sloja določa fleksibilnost pločevine, njeno odpornost na mehanske obremenitve, vlago, abrazivna sredstva in ultravijolično sevanje ter navsezadnje učinkovitost in življenjsko dobo prevleke.
Izračun mase valovitih plošč se izvede za rešitev naslednjih konstrukcijskih vprašanj:
- Načrtovana moč bodoče strukture.Njegova sposobnost, da prenese sneg, vetrne obremenitve, stik s trdimi predmeti in morebitna dejanja vandalov brez zloma ali deformacije.
- Parametri špirovskega sistema, okvirja, temeljev. Njihova nosilnost mora ustrezati teži plošč, vključno z distančniki in pritrdilnimi elementi. Glede na tehnične lastnosti plošč se izračuna vrsta in korak obloge, ki se uporablja za pritrditev vijakov, možnost in potreba po izolaciji in hidroizolaciji.
- Postopek prevoza in skladiščenja plošč. Metode za dvigovanje na streho. Potreba po privabljanju pomočnikov, vrvja in dvižnih naprav, vrst in vrst postankov za monterje.
Listi s povprečno težo imajo najboljše lastnosti delovanja. Takšni izdelki optimalno združujejo dostopno ceno, enostavnost namestitve in zadostno moč.
Od česa je odvisna teža valovitih plošč?
Teža profiliranega lista je navedena v gramih na kvadratni meter površine končnega izdelka. To je spremenljivo merilo, ki je značilno za vsak model in izdelke različnih proizvajalcev.
Na specifično težo materiala vplivajo naslednji parametri:
- Debelina plošče. Vsaka država ima svoje tehnične standarde, v Rusiji velja GOST 24045-94, po katerem je določen v območju 0,45-1,1 mm. Večja kot je debelina, močnejša in zanesljivejša je talna obloga. Vendar pa se morate tukaj držati načela razumne zadostnosti in izbrati optimalno možnost za določeno nalogo.
- Poraba kovine. Pri izdelavi valovitih plošč se uporabljajo različne vrste jekla, kar pomembno vpliva na težo končnega izdelka. Priporočljivo je, da izberete izdelek iz vrhunskih kovin.
- Oblika in višina grebena. Večji kot so, večja je trdnost in teža končne plošče.Velik val zavzame skoraj polovico površine obdelovanca. Dodatna poraba materiala vpliva na težo obdelovanca, ki gre skozi stiskalnico. Bolj praktičen je trapezni del z ravnimi črtami. Porabi več kovine, vendar ni težav s pritrditvijo, značilnih za zaobljene konture.
- Gostota barvnega premaza. Najmanjši sloj je nekaj mikronov; visokokakovostni modeli so prekriti s precej debelo plastjo barve. Zaradi tega je material lep in odporen proti koroziji ter ima lastnosti zvočne izolacije, kar je pomembno pri gradnji v bližini cest.
- Vrsta protikorozijske prevleke. Več kot ga je, bolje je premaz odporen na mehanske obremenitve, vlago in sončno sevanje. Polietilen je mehkejši, manj tehta in ima manjšo mehansko trdnost. Dobro dokazan pural je trši in težji.
Masa profilirane pločevine je derivat številnih količin. Skupna vrednost izdelkov zaupanja vrednih proizvajalcev se lahko bistveno razlikuje od ponarejenega ali podstandardnega blaga.
Teža najbolj priljubljenih vrst materiala
Valovita plošča se razlikuje po številnih indikatorjih, ki določajo obseg uporabe plošč in tehnologijo njihove namestitve. Pred nakupom morate natančno preučiti oznako.
Obstajajo naslednje vrste valovitih plošč:
- stena. Označeno s črko "C". Za plošče je značilna povečana trdnost in zanesljivost s skoraj popolno odsotnostjo fleksibilnosti. Te lastnosti določajo obseg njegove uporabe. Stenske plošče so primerne za zaključek stanovanjskih in poslovnih objektov kot strešne kritine, močne ograje in stenske obloge. V proizvodnem procesu se uporabljajo najboljše vrste jekla, barve in zaščitni premazi.Profil je izdelan pravokoten in trapezen, kar pozitivno vpliva na nosilnost. Debelina listov je 0,5-0,7 mm, višina grebena je do 57 mm. V skladu s tem je teža 1 m2 valovite plošče v območju 4,5-6,8 kg.
- Nosilec. Označeno s črko "N". Najmočnejši material, ki se pogosto uporablja za konstrukcijske namene, saj ima največjo nosilnost med analogi. Pločevine se uporabljajo za izdelavo hangarjev, lop, skladišč, paviljonov in podobnih objektov. Kovino je mogoče odpreti samo z močnimi posebnimi orodji. Debelina surovcev za štancanje se giblje med 0,7-1 mm, z višino profila 60-114 mm. Teža kvadrata končnih plošč je 8,7-16,5 kg. Prednost tega modela je v njihovi vzdržljivosti. Pri tej debelini in ob poškodbi zaščitnega premaza bodo zdržale najmanj 25 let.
- Univerzalno. Označeno z oznakama "C" in "NS", odvisno od debeline, sestave zlitine in konfiguracije. Ima široko paleto aplikacij v zasebni in komercialni gradnji. Nima visoke nosilnosti, vendar je zelo primeren za gradnjo streh s strmimi pobočji, lahkih ograj, dekorativnih oblog stanovanjskih zgradb in gospodarskih poslopij. Material je lahek, vendar lahko prenese tudi močne obremenitve snega in vetra. Profili so valovitih, pravokotnih in trapezastih oblik. Debelina 0,5-0,8 mm, teža na kvadratni meter 4,7-10,5 kg.
Pri načrtovanju gradbenega projekta se ni treba omejiti na eno vrsto valovite plošče. Za izdelavo armiranobetonskih tal in močne ograje je bolje postaviti nosilne plošče pod bodečo žico. Stenski tip je primeren za sosednje objekte, univerzalni pa za streho.Meter deli se uporabljajo za ustvarjanje slepega spodnjega dela ograje med sosednjimi površinami.

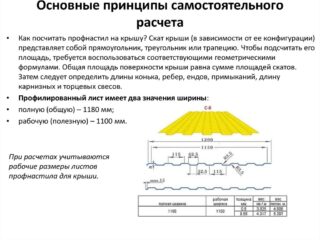

Kako izračunati težo valovitih plošč
Za izračun mase talne obloge iz valovitih plošč lahko uporabite naslednje metode:
- Elektronski kalkulator. Podobne storitve so na voljo na spletnih mestih gradbenih podjetij in velikih trgovin. Program deluje z visoko stopnjo natančnosti in daje rezultate z maksimalno napako 10%, kadar se gradnja izvaja z odstopanji od navedenih pogojev. V okna kalkulatorja se vnašajo podatki o naklonih (vrsta strehe, količina, dolžina, širina, naklon), valoviti plošči (znamka, vrsta, širina, dolžina) in obseg prekrivanja po vertikalah in horizontalah. Dobljeno število zaokrožimo navzgor in dodamo 2-3 enote kot rezervo za kritje škode med transportom in montažo. Če poznate težo valovite plošče, ostane le, da izvedete dejanje množenja in dobite rezultat.
- Shematsko. Natančnejša, a zamudna možnost, ki vam omogoča, da dobite popolnoma natančen rezultat. Izdelani so diagrami vsakega naklona, na katerih so narisani položaji listov ob upoštevanju prilagoditev višine in širine. Če so ravni in ukrivljeni rezi, se njihovi parametri prilagodijo tako, da ustrezajo pravim trikotnikom, katerih površino je enostavno izračunati. Dobljene vrednosti se nato pretvorijo v težo. Kot primer: teža valovite plošče C10 debeline 0,7 mm z delovno širino 100 cm in dolžino 200 cm je 13 kg. Za pokrivanje strehe potrebujemo 23,5 m² materiala, to je 12 listov.Skupna teža plošč je 163 kg. Potem morate k temu dodati veliko dodatnih delov. Ti vključujejo grebenske, kotne, končne in dolinske profile. Njihova skupna dolžina je 30 m s širino 60 cm, skupaj 18-20 m² ali 130 kg. In nazadnje, za vsak kvadrat potrebujete 10 vijakov, od katerih vsak tehta približno 50 g 235x0,05 = 12 kg. Posledično bo masa sestavljene strešne kritine 163 + 130 + 12 = 305 kg.
Če se projekt pripravlja za zasebno hišo, je treba v izračune vključiti komponente, brez katerih je njeno normalno delovanje nemogoče. Govorimo o prezračevalnih napah, tesnilih za cevi in zadrževalnikih snega. Njihova skupna teža je lahko do 200 kg, odvisno od vrste in pogostosti vgradnje.
