Vrste valovitih plošč - kako izbrati pravo glede na vrsto strehe

Valoviti kovinski profili se proizvajajo v različnih velikostih glede na področje uporabe in obremenitev. Mere profiliranega lista so potrebne za izračun potrebne količine materiala in določitev razmika obloge. Kovinski trakovi so izdelani samo s pocinkano ali cink-aluminijevo prevleko, za povečanje zaščite pred korozijo je dodan polimerni sloj.

Opis valovitih plošč in skladnost z regulativnim okvirom

Valoviti material je valjani izdelek s periodičnimi trapeznimi ojačitvami z višino 15–160 mm za strešne kritine in 8–44 mm za ograje. Na zahtevo so izdelane vrste valovitih plošč za stene z višino nad 44 mm. Valovi so nameščeni na površini z enakim korakom.

Na značilnosti delovanja valjanih kovinskih izdelkov vplivajo naslednji parametri:

• debelina kovine in podlage;
• debelina galvanizacije;
• vrsta uporabljenega premaza;
• debelina polimerne plasti na površini;
• valovna oblika in ojačitve.

V proizvodnji se uporablja GOST 19.904 - 1990, ki vsebuje regulativni okvir za hladno valjane pločevine, GOST 30.246 - 1994 s tehničnimi pogoji za proizvodnjo jeklene pločevine z dekorativnim premazom za gradbene materiale. GOST R 52.146 – 2003 vsebuje standarde za proizvodnjo vroče pocinkane pločevine s polimerno plastjo na neprekinjenih transporterjih.

Prednosti in slabosti profiliranih listov

Valovita plošča je končni izdelek, ki ne zahteva obdelave pred namestitvijo v položaj za namestitev. Montaža je preprosta, dolžina trakov do 12 metrov pa vam omogoča, da se izognete izdelavi spojev na dolgih pobočjih.

Vse vrste prevlečenih valovitih plošč imajo pozitivne lastnosti:

• Zaščita pred korozijo. Polimerna plast na površini ščiti pred kemičnimi in mehanskimi udarci.
• Širok izbor barv in vzorcev. Plasti so izdelane debeline 25 - 20 mikronov, barvane v različnih barvah, izdelani so motivi iz kamna, usnja, lesa itd.
• Majhna teža. Za osnovo so uporabljene tanke pločevine železa, trdnost pa dosežemo z ojačitvenimi rebri in dodatnimi utori.

Slabosti valovitih plošč vključujejo zvočno prevodnost, kar je še posebej pomembno za streho. Težavo odpravimo z vgradnjo zvočne izolacije in organizacijo zračnih rež v strešni konstrukciji.

Proizvodna tehnologija

Material je izdelan iz pocinkane pločevine s hladnim valjanjem na upogibnih napravah. Pri tem se kovina profilira in valovi dobijo kvadratno ali drugo obliko, da se poveča togost in trdnost profila. Kakovost opreme za valjanje je pomembna, saj se med proizvodnim procesom lahko poškoduje tanek film na površini.

Faze izdelave:

• cinkanje jeklene pločevine za zaščito pred korozijo;
• pasiviranje nanesenega sloja za pridobitev oksidnega filma;
• temeljni premaz za povečanje oprijema;
• barvanje s polimernimi spojinami, lakiranje;
• uporaba zaščitne sestave.

Pocinkane in barvane valovite plošče se proizvajajo po isti tehnologiji do barvanja. Polimerna plast ne nadomešča cinkanja, ampak samo poveča zaščitne lastnosti. Na debelem filmu (150 - 200 mikronov) se vtiskovanje izvaja vzdolž reliefa izbranega vzorca, tako da lahko profil izgleda realistično.

Področje uporabe

Kot ograje in stenske ograje se uporabljajo pocinkane vrste z različnimi velikostmi pločevine. V industriji se uporablja poceni vrsta materiala za strešne hangarje, montažo nadstreškov velikih površin in namestitev notranjih predelnih sten. Pocinkana pločevina traja do 20 – 25 let. V primerjavi z barvanimi je ta pol krajša (40 – 50 let).

Valovite plošče s polimerno prevleko se uporabljajo kot:

• fasadne obloge;
• strešna kritina;
• ograje;
• samonosne konstrukcije;
• stalni opaž;
• polnjenje med elementi okvirnih zgradb.

Material ne obremenjuje temeljev, zato pri oblaganju sten hiše ojačitev temeljev ni potrebna. Za poševne pobočja se uporabljajo tudi valovite plošče; Trdnost vam omogoča, da prenesete težo nabranega snega in ledu na površini. Valovita plošča prihrani material za oblogo pri gradnji pobočij z velikim naklonom.

Vrste profiliranih listov

Vsaka vrsta profila se razlikuje po geometrijskih parametrih, zaradi katerih se spreminjajo kazalniki nosilnosti, togosti in zanesljivosti.

Vrste valovitih plošč se proizvajajo glede na začetni obdelovanec in proizvodno tehnologijo:

• kovinski profilirani list brez kakršnega koli premaza;
• pocinkana valovita plošča z oksidnim filmom;
• pocinkan profil z dekorativno zaščitno plastjo;
• kovinski profil z osnovo iz aluminija, krom-nikelj železa, bakra;
• izdelki za posebne namene s perforacijo, reliefom, upognjeni in drugi.

Razdalja med izboklinami je pomembna. Od tega je odvisna delovna širina valovite plošče za ograjo, streho in fasadne obloge, saj se material vgrajuje z valovitim prekrivanjem.

Profilirane plošče se razlikujejo glede na njihove značilnosti:

• področje uporabe;
• višina ojačitev;
• oblika valovitosti;
• dimenzije valovitih plošč.

Standardni kazalniki so tudi širina, dolžina, debelina, ob upoštevanju uporabne in skupne površine traku.

Glede na obliko

Pogosteje izdelujejo profil s trapeznim prerezom, vendar je valovitost izdelana tudi v drugačni obliki. Evropski standardi dovoljujejo grebene z zaobljenimi grebeni, ojačano steno in grebenom ter utorom na najvišji površini vala.

Proizvajajo sorte glede na obliko valov:

• Trikotna. Uporablja se za manj obremenjene strehe in stenske obloge.
• Široka valovitost. Skupna možnost se uporablja za strehe in ograje.
• Sestavljeno. Zapleten vzorec zahteva namestitev elementov obloge pod vsako valovito štrlino vzdolž dolžine profiliranega lista.
• Krov. Najpogosteje se namestijo na obloge sten, ograj, pokrivajo markize in paviljone.

Izdelujejo izdelke s konstantnim prečnim prerezom po celotni dolžini profila ali izvajajo reliefno žigosanje na policah in stenah. Kot možnost lahko razmislite o tradicionalnih kovinskih ploščicah s kompleksno strukturo valov, ki se ponavljajo vzdolž dolžine lista.

Druge sorte

Pocinkane valovite plošče so dodatno zaščitene s polimernim premazom. Filmi na površini imajo različne debeline in lastnosti

Uporabljene sorte:

• Akril. Uvrščamo jih med kratkotrajne plasti, ki po 3–4 letih zbledijo in se začnejo luščiti. Debelina tega premaza je 25 mikronov, pločevine pa se uporabljajo za začasne zgradbe, hangarje in lope.
• Poliester. Druga vrsta proračunskega materiala z izboljšanimi lastnostmi. Debelina je prav tako 25 mikronov, vendar je UV obstojnost povečana. Film se ob neprevidni uporabi zlahka poškoduje.
• Plastisol. Vsebuje delce polivinilklorida, mehčala. Debelina 200 m km omogoča reliefni vtis, premaz s časom izgubi intenzivnost barve.
• Pural. Sestava vsebuje poliuretan, poliamid, akril. 50 mikronska plast dobro deluje brez uničenja tudi v agresivnem okolju.

Najtrpežnejši premaz velja za PVDF (polidifluorionad). Vgrajeni so v pogojih kemične proizvodnje, v objektih na obalah slanih jezer in morij.

Dekodiranje oznak listov

Alfanumerična oznaka je nameščena na etiketi embalažne vrečke. Informacije vsebujejo blagovno znamko in ime proizvajalca, simbolično oznako valovite plošče, število trakov v paketu in njihovo dolžino. Zapiše se ocenjena teža paketa in odtisne žig, da je prestal tehnični pregled v tovarni.

Prva črka oznake pomeni:

• N - nosilni tip valovite plošče, ki se uporablja za strehe z izolacijo, ob upoštevanju obremenitve vetra in snega;
• NP - uporablja se za obremenjene talne obloge armiranobetonskih tal, trajni opaž;
• NK - za strešne kritine z ograjnimi in nosilnimi funkcijami;
• C - stenska dekoracija, polnilna naprava v okvirnih zgradbah, oblikovanje ograj;
• NS je univerzalni profil za strehe in fasade.

Številka za prvo črko označuje višino reber v milimetrih. Druga po njej je debelina profiliranega lista. Tretja označuje montažno širino traku, zadnja pa dolžino elementa v paketu.

Skupna in uporabna širina materiala

Običajno proizvajajo plošče, katerih širina je 0,98 - 1,85 metra. Obstaja razlika med uporabno in splošno velikostjo traku. Delovna širina, ki se uporablja pri izračunu števila elementov, bo vedno manjša od skupne. Parameter je pomemben skupaj z višino valov.

V skladu s tehnologijo so plošče nameščene s prekrivanjem na enem valu, sosednje izbokline pa se prekrivajo vzdolž vrstice. Zaradi tega se širina delno absorbira in dejanska poraba trakov se poveča. V tem primeru se uporablja koncept uporabne širine, ki je uveden kot dodatna karakteristika. Parameter ustreza vrzeli, ki lahko prekrije valovito ploščo po namestitvi s prekrivanjem.

Proizvajalci so dolžni navesti uporabno širino v milimetrih, tako da kupec iz oznake takoj vidi, kakšno velikost pokriva en trak.

Pravila za uporabo parametrov:

• uporabna širina pomaga uporabniku prešteti število črt;
• skupni znesek je naveden na potrdilu pri izračunu kupnine;
• Uporabno površino izračunamo tako, da ustrezno širino pomnožimo z dolžino lista.

Če želite neodvisno izračunati uporabno širino pločevine, morate od skupne vrednosti odšteti prečno velikost vala, ki bo blokirana s štrlino sosednjega traku. Razlika med obema indikatorjema je neposredno odvisna od širine in višine samega vala. Bolj ko je valovitost izbočena, večja je razlika med delovno in skupno površino.

Za gradnjo ograj v višini enega lista valovitega kartona s prečnimi črtami se uporablja skupna širina.Parameter bo pokazal pravo višino polnila, saj se elementi ne bodo povezali s prekrivanjem vala.

Dolžina valovitih plošč

Priročnost materiala je, da razvijalec naroči dolžino kovinskega profila glede na dolžino strešnih pobočij. To omogoča odpravo prečnih spojev, kar poveča tesnost prevleke. Dolžine lahko naročite v razponu od 1,0 do 12,0 metrov.

Lastnosti namestitve:

• naročite valovite plošče v večkratnikih dolžine 0,5 ali 1,0 m (odvisno od proizvajalca);
• če pridobijo sestavljeno dolžino, upoštevajte prekrivanje;
• bolje je naročiti kompozitne trakove v tovarni, saj se pri rezanju na mestu zlomi ožičena plast na mestu prehoda orodja;
• Količina prekrivanja je odvisna od naklona strehe - zmanjšuje se s povečanjem kota.

Pri zasebni gradnji velikost pobočij redko presega 6 m, zato so elementi lahki. Namestite jih lahko sami, če zunaj ni močnega vetra (veter pri namestitvi je pomemben).

Debelina materiala

Proizvajajo profesionalno kovino debeline 0,4 - 1,0 mm, najbolj kupljene pločevine so v razponu 0,45 - 0,55 mm. Takšni parametri omogočajo graditeljem, da se premikajo po strešnem materialu, ne da bi prišlo do deformacije.

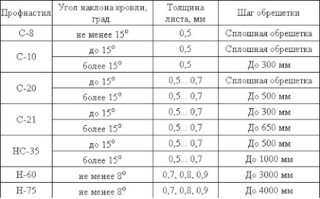

Debeline, ki se uporabljajo za različne vrste valovitih plošč:

• oznaka H - proizvajajo debelino 0,55 - 1,0 mm;
• oznaka NS - 0,55 - 0,85 mm;
• tip C je najtanjši - 0,4 - 0,7 mm.

Vrednost se vzame glede na debelino kovinske podlage. Zaščitno cinkanje, polimerne folije se merijo v mikronih, ne v milimetrih, zato nimajo bistvenega vpliva na skupno debelino.

V skladu z GOST 24.045 - 2010 je dovoljeno odstopanje od kazalcev, navedenih v potnem listu, za 0,06 mm v eno ali drugo smer. Na primer, pri debelini 0,45 mm, navedeni v dokumentih, je dovoljen indikator 0,39 - 0,51 mm.

Teža kovinskega profila

Za določitev površine morate poznati dolžino in širino lista ter težo na kvadratni meter, da izračunate skupno maso enega traku. Teža valovite plošče je odvisna od debeline, razmaka med valovi, višine valovitega materiala in vrste polimernega premaza.

Teža posameznih vrst:

• Stena S. Osnova je visokokakovostno jeklo, teža kvadratnega metra pa je od 4,25 do 6,78 kg.
• Nosilnost N. Teža je neposredno odvisna od debeline materiala obdelovanca, izračunana masa kvadrata profila se giblje v območju 8,67 - 17,17 kg.
• Univerzalni NS. Kvadrat večvariantne sorte tehta od 4,5 do 15,1 kg, odvisno od višine valovitosti.

Teža profiliranega lista je potrebna za tehnične izračune, ki določajo skupno težo strehe. Podatki se uporabljajo za izračun nosilnih konstrukcij (stene, tramovi, temelji).

Tolerance in odstopanja v dimenzijah valovitih plošč

Odstopanja se pojavljajo med proizvodnim procesom in so pogosto odvisna od kakovosti valjarnega traku.

Največje dovoljene spremembe parametrov:

• za profil z višino 8 – 18 mm je dovoljena višina ± 1,0 mm, širina ± 8,0 mm, dolžina ± 2,0 – 6,0 mm;
• 20 – 59 mm – višina ± 1,5 mm, širina in dolžina podobna prejšnjemu tipu;
• 60 – 74 mm – višina je dovoljena ±2,0 mm, širina in dolžina sta enaki;
• 75 – 160 mm – toleranca 2,5 mm v višino, ± 15,0 mm v širino, ± 2,0 – 6,0 mm v dolžino.

Če odstopanje v dolžini presega normo, se po dogovoru z uporabnikom to ne sme šteti za hudo kršitev.

Polmesec ni dovoljen več kot 5,0 mm na vsake 3 metre dolžine za dolžino do 6 m, po 6 m pa je dovoljen le 1,5 mm za vsak linearni meter. Valovitost ne sme presegati 1,5 mm na ravnih površinah in 3,0 mm na skrajnih policah.
