Kakovost namestitve in vzdrževanja video nadzornega sistema je v celoti odvisna od tega, katere žice se uporabljajo za kamere. Če želite izbrati najprimernejšo možnost, boste morali preučiti razpoložljive vrste kablov, njihove prednosti in slabosti ter se seznaniti z značilnostmi izbire in priporočili za namestitev.
Razvrstitev in funkcije kablov za video nadzor
Če želite izbrati pravi kabel za video nadzor, morate vnaprej ugotoviti, kako se njegove najbolj priljubljene sorte razlikujejo. Od te podrobnosti je odvisna hitrost prenosa informacij od kamere do dodatnega elementa, na primer mikrofona. Za vsako napravo je potrebno izbrati ločeno žico, ki ustreza njenim značilnostim.
Koaksialni
Koaksialni kabel za video nadzor se idealno poveže z analognimi napravami. Navzven je podoben žici, ki povezuje anteno s televizorjem ali drugo opremo.Njegova glavna prednost je največja trdnost in zaščita pred kakršnimi koli mehanskimi vplivi zaradi prisotnosti zaščitne lupine, ki prav tako odpravlja nepotrebne motnje in hrup med delovanjem notranje ali zunanje kamere. Takšne žice so razdeljene na več vrst in se razlikujejo po tehničnih značilnostih.
Najbolj poceni možnosti so tiste z majhnim premerom prevodnika, na primer RK-75-1,5 in RK-75-2. Modeli s številkami RG-6 in RG-11 se uporabljajo za polaganje na dolge razdalje, ker imajo debelejši profil. Poleg tega se razlikujejo po stopnji fleksibilnosti, debelini izolacije, številu zaščitnih lupin in stopnji slabljenja signala.

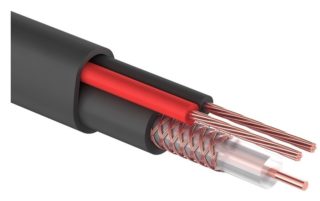

Kombinirano
Kombinirana možnost je potrebna za priključitev več nadzornih naprav na vir napajanja, ki se nahaja na enem mestu. Primeren je za digitalne in analogne naprave, velja za podvrsto koaksialnega kabla in ni slabši od njega po moči. Element je sestavljen iz več žic, zvitih skupaj, zaradi česar je sposoben zagotoviti udoben in hiter dostop do podatkov do vseh delov sistema.
Modele odlikujejo oznake, sestavljene iz kombinacij številk in črk. Številka pred črkovno oznako tipa določa število žic pod prevleko; običajno je to 2 ali 4 kosi. Decimale za križcem označujejo premer preseka jedra. Njegova standardna vrednost je 75 ohmov in mora biti enaka za kamero, sprejemnik in kabel, da se signal prenaša čisto in brez motenj.
sukani par
Za daljinski video nadzor se uporabljajo kabli z zvitimi paricami, ki lahko prenašajo informacije na razdalji do 3 km. Prednost kabla je njegova vsestranskost, saj so vsi potrebni vodniki v njem pod eno pletenico. Omogoča povezavo več naprav hkrati in je najbolj priročna možnost.
Optična vlakna
Kabel iz optičnih vlaken je primeren za različne vrste sistemov video nadzora, saj velja za najbolj trpežnega v primerjavi z analogi. Te žice niso podvržene elektromagnetnim tresljajem in lahko prenašajo podatke na velike razdalje brez slabljenja signala.
Optična vlakna se najpogosteje uporabljajo za namestitev kamer v velikih pisarnah in industrijskih obratih.
Nasveti za namestitev
Posebnosti napeljave kablov so odvisne od načina napeljave, ki je lahko notranja ali zunanja. Če so žice položene v zaprtih prostorih, morajo biti manj opazne in nameščene tako, da niso izpostavljene fizičnim poškodbam. Za zaščito se uporabljajo posebni kabelski kanali ali valovitost, ki preprečujejo vdor tekočine in izpostavljenost visokim temperaturam.
Zunanji kabel za namestitev video kamer mora biti pritrjen na stene, ograje, stebre in druge nosilne konstrukcije. Lahko ga položite tudi v zraku, obešenega na kable, v cevi ali jarke pod plastjo zemlje. Potrebno je zaščititi žice, ki ležijo na površini, s konstrukcijami iz plastike ali kovine. Med namestitvijo morate upoštevati osnovna pravila:
- premer kabla mora biti polovica premera cevi, skozi katero se vleče;
- optična žica za video nadzor se uporablja z izbiro elementov največje dolžine;
- kabelska pot je čim bolj ravna brez ostrih zavojev;
- za namestitev izberite žice z minimalnim uporom, dopolnjene s kakovostnimi priključki;
- Videonadzor po dvožilnih kablih se ne izvaja vzporedno z daljnovodi.
Pri polaganju optičnih in drugih kablov na prostem se upoštevajo pogoji njihovega delovanja. To vključuje povečano vlažnost, spremembe temperaturnih pogojev, pa tudi izpostavljenost ultrazvočnemu sevanju v kombinaciji z mehanskimi obremenitvami.
Merila za izbiro kabla za video kamere
Pomembno je, da izberete pravi kabel za vašo CCTV kamero, da zagotovite stabilnost celotnega sistema. Za IP naprave je bolje uporabiti UTP žice s konektorji RJ-45; analogne naprave se dobro kombinirajo s koaksialnimi elementi, če razdalja med snemalnikom in napravo ni večja od 100-300 metrov.
Če se prenos signala in napajanje izvajata z enim delom, bi bila kombinirana možnost idealna. Ko gre za namestitev velikega števila naprav, je vredno dati prednost možnostim formata STP, UTP ali FTP in jih dopolniti z zaščito pred motnjami.
Za zunanje naprave so potrebne žice z zaščitnimi ovoji iz trpežnega polietilena, za analoge s PVC plastjo pa so primerne notranje.
Ko je brezžična povezava boljša od žice
Brezžična povezava se uporablja, ko ni mogoče položiti žic, na primer, če morajo potekati čez reko, v stavbo na nasprotni strani ulice ali čez posest nekoga drugega. Rešitev problema so video pošiljatelji ali prenos podatkov po IR kanalih.Druga možnost se uporablja pri upravljanju daljinskih upravljalnikov za TV, klimatske naprave in drugo opremo. Za prenos slike preko IR komunikacije mora biti med napravama neposredna vidna linija in brez kratkotrajnih motenj.
Radijski kanali za povezavo v brezžičnem formatu veljajo za najugodnejši način povezovanja kot žica za standardne CCTV kamere. Video oddajniki so niz oddajnikov in sprejemnikov signalov. Preprosti modeli takšnih naprav stanejo od 60 dolarjev; odlikuje jih nizka moč in razdalja oddajanja do 50 metrov. Najdražji analogi omogočajo povečanje razdalje med snemalnikom in sprejemnikom, pa tudi vključitev večjega števila kamer. Način delovanja teh naprav ni zapleten.
Oddajniki in sprejemniki ne zahtevajo namestitve pomožnih gonilnikov s kabelskimi povezavami. Brezžične naprave oddajajo signal kar se da diskretno, informacije pa bodo neprekinjeno pritekale do snemalnika.
Kabel za povezavo TV-ja s snemalnikom
Če se video signal oddaja na televizijski zaslon, bodo za povezavo kamere z njim potrebne ločene vrste žic. V ta namen ne morete uporabiti kabla za običajen analogni video nadzor; bolje je dati prednost drugim razpoložljivim možnostim:
- HDMI. Zmožen oddajanja videa in zvoka na razdalji do 50 metrov, je primeren za namestitev v zaprtih prostorih, saj je izpostavljen vremenskim vplivom.
- VGA. Računalniški video priključek, ki prenaša sliko na razdaljo do 20 metrov, ni dovolj prožen in tanek.
- RCA. Uporablja se predvsem za avdio povezavo, ni primeren za prenos dobrega signala v video formatu.
Težavo lahko rešite tudi z navadno brezžično miško; njen adapter vstavite v vrata USB snemalnika in premaknite kazalec nad zaslonom televizorja. Ta metoda velja za najprimernejšo za postavitev in upravljanje celotnega videonadzornega sistema s komunikacijsko razdaljo do 15 metrov. Upoštevati je treba, da običajni kabel, ki je primeren za priključitev video kamere, ni povezan s televizorjem, v tem primeru boste morali kupiti ločene elemente in komponente.
Prednosti in slabosti
Najpogosteje se za kamere in videonadzorne instalacije uporabljajo koaksialni in kombinirani kabli. Prva možnost se uporablja predvsem pri nameščanju analognih naprav, zato se imenuje tudi radijska frekvenca. Prednosti takšnih žic vključujejo povečano odpornost na različne motnje, zanesljivost, sposobnost prenosa avdio in video signalov v kombinaciji z dostopno ceno. Imajo tudi svoje slabosti, med katerimi so visoki stroški konektorjev, nagnjenost k poškodbam pri ovinkih in omejitve pri namestitvenih razdaljah.
Kombinirani kabli so naprednejši analog koaksialnih in so dopolnjeni z dvožilnimi žicami za napajanje in pomožne dele sistema, kot so mikrofoni. Seznam prednosti takšnega ožičenja vključuje odsotnost potrebe po nepotrebnih elementih, popolno zaščito pred motnjami, enostavnost namestitve in prenos obeh vrst signalov. Slabosti kombiniranih možnosti so visoki stroški, hitra obraba in možnost uporabe le na kratkih razdaljah.
Kombinirani kabel je primeren za IP video nadzor in velja za najbolj racionalno možnost.
