Izdelava deflektorja za dimniško cev z lastnimi rokami

Deflektor ali reflektor je posebno oblikovana cevna konstrukcija, nameščena na vrhu dimnika za zaščito konice. Njegov glavni namen je povečati vlek, ki nastane v kanalih ogrevalnih sistemov, in zagotoviti varno odstranjevanje dima. Če na izpušni cevi ni nameščen deflektor, bo zrak začel prodirati vanj, kar bo preprečilo nastanek razlike v tlaku znotraj in zunaj dimnika.

Kratke informacije in princip delovanja

Poleg splošnega namena, ki je odstranjevanje plinov, deflektor dimnika opravlja številne pomožne funkcije:

• izenačuje vlek (poveča dovod kisika), kar vodi do prihranka goriva, ki popolnoma zgori v toplotnem generatorju ali peči;
• preprečuje nastajanje isker, ki pogosto povzročijo vžig vnetljivih materialov;
• ščiti votline cevi pred padavinami in močnimi sunki vetra;

Uporaba deflektorja zagotavlja nemoteno delovanje katere koli grelne naprave tudi v slabih vremenskih razmerah.

Načelo njegovega delovanja temelji na zakonih aerodinamike. Z enostavnimi besedami je to mogoče predstaviti na naslednji način:

• Gibljive zračne mase tečejo okoli sten zunanjega cilindra reflektorja in na tem mestu ustvarjajo vakuum.
• Del zračnega toka tvori vrtince, ki se dvigajo vzdolž telesa.
• Mešajo se s preostalimi produkti zgorevanja, odstranjenimi iz dimnika.

Nastala mešanica ustvari dodaten podtlak in poveča vlek v dimniku.

Na zgornjem cilindru so reže, skozi katere se v cev sesa dim. Zaradi njih zračna turbulenca, ki nastane pod pokrovom, včasih preprečuje uhajanje dima, kar velja za pomanjkljivost reflektorjev. Za njihovo odpravo je v nekaterih modelih pod dežnikom nameščena obrnjena stožčasta šoba, ki je zasnovana tako, da odbija, reže in nato odstrani zračne mase.

Vzroki dima

Dimljenje v peči najpogosteje pojasnjujemo s tako imenovanim »odpovedjo prepiha«, do katere pride zaradi dolgotrajnega mirovanja ogrevalne napeljave. To vodi do ohlajanja notranjih prostorov in zmanjšanja tlačnega gradienta. Zaradi tega zračni tok v cevi spremeni svojo smer in ne teče navzven, temveč proti viru toplote.

Ta pojav nima nobene zveze z zunanjo temperaturo in se lahko pojavi v vročem in hladnem vremenu. Če želite odpraviti učinek povratnega vleka v dimniku, boste morali povečati temperaturo v izhodni cevi. Eden od načinov, kako to dosežemo, je vgradnja kvalitetnega usmerjevalnika dimnika.

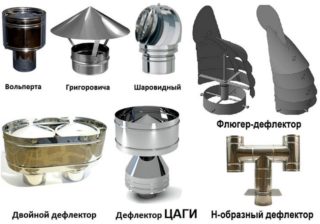

Vrste šob

Sodoben deflektor cevi za dimnike ima veliko modelov, med katerimi so najbolj znani:

• šoba Grigorovich;
• izdelki, proizvedeni v laboratorijih TsAGI;
• "Okrogli volper";
• "Vane";
• Naprava v obliki črke H.
• Izdelki odprtega tipa Astato.

Vsako od naštetih vrst dimniških šob je treba obravnavati posebej.

Izdelki Grigorovich in TsAGI

Deflektor Grigorovich je najbolj dostopna možnost, ki jo lahko uporabnik enostavno izdela iz odpadnega materiala in vnaprej kupljenih surovcev. Zasnova vključuje dva cilindra (zgornji in spodnji), kot tudi cevni sistem, stožec in pritrdilne nosilce. Naprave te vrste imajo eno pomembno pomanjkljivost, to je visok položaj dežnika glede na difuzor. To pogosto povzroči, da se v stranske niše odpihnejo oblački dima. Na splošno učinkovitost te naprave ni zelo visoka. Vendar pa vzorci teh deflektorjev dobro opravljajo drugo nalogo - preprečujejo vstop dežja in snega v dimnik.

Univerzalna različica deflektorskih naprav, razvita v TsAGI, je izdelana v obliki posebej oblikovane cevi, pritrjene na cev za odvod dima. Poleg tega vsebuje difuzor, obroč in nastavek za dežnik. Prednosti te zasnove vključujejo posebno zasnovo dela šobe, ki omogoča odvajanje izpušnih plinov skozi prezračevalni kanal. Zahvaljujoč temu je mogoče povečati vlek ne le v dimnih kanalih, temveč v obstoječih izpušnih in prezračevalnih sistemih.

Zasnova TsAGI omogoča učinkovito zmanjšanje pretoka zraka, kar olajša hitro odstranjevanje dima iz izpušnega kanala. Dežnik, ki se nahaja v notranjosti, zagotavlja zanesljivo zaščito pred vremenskimi vplivi. Pomembna pomanjkljivost te zasnove je težava pri izdelavi doma.

Okrogli Volper in deflektorji v obliki črke H

Naprava, imenovana "Round Volper", ima obliko, podobno modelu TsAGI. Razlike so opazne le v značilnostih zgornjega dela ohišja deflektorja. Pokrovček, ki ščiti notranjost cevi pred umazanijo in padavinami, je nameščen tukaj na vrhu difuzorja, kar odpravlja nekatere pomanjkljivosti modela TsAGI.

Model v obliki črke H je dovolj preprost, da ga naredite sami. Montaža bo zahtevala več delov cevi, zasnovanih za močne sunke vetra. Elementi te zasnove so sestavljeni v obliki vodoravno postavljene črke H, kar odpravlja možnost padavin in smeti, ki pridejo v cevni kanal. Navpično nameščene stranske stene vam omogočajo, da povečate vlek v dimniku in preusmerite izhodne tokove v različnih smereh.

Vane

Naprava je sestavljena iz več medsebojno povezanih vizirjev, ki se vrtijo na podlagi igle. Da se konstrukcija lahko vrti pod vplivom vetra, je v njenem zgornjem delu nameščena posebna vremenska lopatica. Nekateri modeli so opremljeni z majhno puščico, ki označuje smer pretoka zraka.

Prisotnost nadstreškov, ki prerežejo vrtenje zraka, vam omogoča povečanje vleka v dimniku.Poleg tega je z njihovo pomočjo mogoče zaščititi strukturo kotla ali peči pred kontaminacijo, po možnosti zaradi majhnih delcev, ki vstopajo od zunaj. Slabosti te zasnove vključujejo nezanesljivost ležaja, ki se uporablja v mehanizmu za vrtenje vremenske lopatice.

Deflektor ASTATO

Pod to oznako je predstavljen še en model vrtljivega deflektorja prezračevalnega razreda, ki uporablja ne samo mehanski, temveč tudi vetrni vlek. Njegova zasnova vključuje naslednje obvezne komponente in elemente:

• vgrajen električni motor;
• senzor tlaka;
• elektronski časovni rele.

Slednji se uporablja za nastavitev hitrosti zaklopa, nato pa se spremeni način delovanja. Ko veter doseže določeno moč, se vgrajeni motor samodejno izklopi in naprava deluje po principu izpušnega prezračevanja. Ob oslabitvi vetra se elektromotor ponovno zažene, kar ne poslabša aerodinamičnih lastnosti sistema, omogoča pa doseganje potrebnega podtlaka (do 35 Pa).

Deflektorski elektromotor je precej ekonomičen, saj deluje šele po vklopu s signalom senzorja, ki nadzoruje tlak na izhodu iz dimnika. Velika večina obratovalnega obdobja deflektorja deluje na ugrez vetra. Po želji lahko uporabnik napravo ročno preklopi iz enega načina v drugega.

Izdelava lastnega deflektorja

Ker je deflektor Grigorovich ena najpreprostejših in najlažje ponovljivih vrst zaščitnih turbo naprav s preprosto zasnovo, je najbolj primeren za samomontažo.Za izdelavo deflektorja za izpušno cev z lastnimi rokami boste potrebovali surovce iz kositra ali pocinkanega jekla z debelino pločevine najmanj 0,5 mm. Za sestavljanje deflektorja morate pripraviti tudi naslednji nabor orodij:

• škarje za rezanje kositra;
• kladivo, električni vrtalnik in komplet svedrov;
• varilna enota katere koli vrste;
• komplet za označevanje;
• kartonski list;
• samorezni vijaki in druga strojna oprema (matice in vijaki).

Kot začetni material je bila izbrana pocinkana pločevina debeline 0,8 mm. Poleg njih boste morali pripraviti komplet jeklenih trakov določene širine. Domača naprava je sestavljena v naslednjem zaporedju:

1. Izračunajo se dimenzije zasnovane naprave, za katere se uporabljajo že pripravljene formule, ki so na voljo na internetu.
2. Vsak od delovnih elementov bodoče strukture je označen na kartonskem listu.
3. Šablone se izrežejo, nato pa se nanesejo druga na drugo, da se konture ujemajo.
4. Šablone se namestijo na površino pripravljenih jeklenih pločevin in obrobijo.
5. Z dobljenimi oznakami se obdelovanci izrežejo s škarjami.
6. Na podlagi osrednjega dela je izrezana oblika za difuzor, vzdolž robov katere so narejene luknje za samorezne vijake.
7. Na enak način se oblikuje surovec za zunanji valj deflektorja.
8. Na predzadnji stopnji montaže se iz 2 dobljenih surovcev sestavi pokrov v obliki stožca.

Na koncu je vzdolž robov zgornjega stožca narejenih šest rezov za pritrditev podpornih stebrov. Slednji so izrezani iz jeklenih trakov dolžine 21 cm in širine 5 cm, s svojimi robovi pa sta pritrjena skupaj.

Končana kapa deflektorja se kombinira s sestavljenim difuzorjem, nato pa se celotna konstrukcija namesti v zunanji valj.

Namestitev naprave

Da bi bil dimnik zanesljivo zaščiten v zgornjem delu, je pomembno pravilno namestiti končni deflektor na glavo. Za izvedbo te operacije boste morali pripraviti naslednja orodja in pritrdilne elemente:

• električni vrtalnik s kompletom svedrov;
• celoten komplet ključev;
• pritrdilne navojne palice in matice zanje;
• posebne spojne sponke.

Prav tako se morate založiti z lestvijo primerne dolžine, ki vam omogoča, da se povzpnete na streho hiše in se premikate po njej. Poleg tega boste morali pripraviti kos cevi s premerom, ki presega enako standardno velikost cevnega kanala.

Namestitev turbo deflektorja za dimnik se izvede v naslednjem vrstnem redu:

1. Na zgornjem delu cevi za dimnik so na razdalji približno 8 cm od roba označene luknje za pritrdilne vijake.
2. Popolnoma enake oznake so narejene na širokem delu telesa.
3. Na označenih mestih se izvrtajo luknje.
4. V njih so vstavljeni vijaki, na hrbtni strani pa previdno privijte matice.
5. Končni reflektor je nameščen na dimniku in pritrjen na glavo s sponkami.

Če morate na primer na dimnik opečne hiše namestiti prevelik deflektor, je priporočljivo, da za okrepitev njegove pritrditve uporabite vpenjalne žice potrebne dolžine.
