Princip delovanja, materiali in razredi zračnih, ogljikovih in drugih vrst dovodnih in izpušnih filtrov

Prezračevalni sistemi morajo biti opremljeni s filtri. Obstaja veliko njihovih sort. Razlikujejo se po stopnji čiščenja, izvedbi, filtrirnem materialu in principu delovanja. Berite naprej, če želite izvedeti več o različnih vrstah filtrov za prezračevanje in podrobnostih izbire.

Namen prezračevalnih filtrov

V sistemu dovodnega prezračevanja je filter potreben za čiščenje atmosferskega zraka pred dovajanjem v prostor. Zrak sodobnih mest vsebuje prah, avtomobilske izpuhe, cvetni prah in rastlinske dlake. Zato so nameščene prezračevalne rešetke s filtri.

Filtri za prezračevalne sisteme v proizvodnih halah so še kako pomembni.

Za razliko od ogljikovih filtrov za dovodno prezračevanje, sistemi obratov in tovarn uporabljajo široko paleto polnil in oblik.

Številni procesi potekajo s sproščanjem lesnega ali kovinskega prahu, škodljivih ali smrdljivih plinov.Izpust nečistoč v ozračje bi grozil z okoljsko katastrofo. Zato mora biti izpušno prezračevanje industrijskih podjetij opremljeno s filtri.

Načelo delovanja prezračevalnih filtrov

Filtri različnih vrst zadržijo nečistoče iz zraka na svoji površini ali jih absorbirajo.

Na podlagi tega jih lahko razdelimo na:

• porozen;
• razsuti (absorpcijski);
• blago.

Najpogostejši predstavniki rinfuzne kategorije so ogljikovi filtri za prezračevanje svežega zraka, so učinkoviti in poceni. Poleg aktivnega oglja lahko uporabimo drobne gumijaste drobtine, gramoz, kovinske ostružke, keramične delce in koks.

Materiali za prezračevalne filtre porozne kategorije so lahko fino perforirane pločevine, sintetične mreže in netkani materiali.

Tkaninski filtri so porozni, izdelani so iz naravnih vlaken: bombaž, volna.

Stopnje čiščenja prezračevalnih filtrov

Obstajajo trije razredi prezračevalnih filtrov glede na stopnjo čiščenja:

• Prvovrstno ali absolutno čiščenje: Delci, manjši od 0,1 mikrona, se zadržijo. Nameščen v elektronskih proizvodnih obratih, operacijskih sobah in drugih sterilnih prostorih ter za zaščito pred radioaktivnim prahom in aerosolnimi nečistočami;
• Drugorazredno ali fino čiščenje: Ujamejo se delci velikosti 1 – 10 mikronov. Njihov izkoristek je 60-95%, nameščeni so v laboratorijih, klinikah, farmacevtskih in živilskih tovarnah;
• Tretji razred ali grobo čiščenje: Ujamejo se delci, večji od 10 mikronov. Učinkovitost do 90%. Uporablja se kot predčistilo v zelo prašnih prostorih.

Pogosto je treba vgraditi več prezračevalnih filtrov različnih razredov, ki postopoma čistijo zrak. V nasprotnem primeru se pri visoki stopnji prahu absolutni filter hitro zamaši in odpove.

Za fino čiščenje so na voljo zamenljive kartuše z materialom za prezračevalne filtre. Zato lahko prihranite pri menjavi dragih potrošnih materialov s predhodnim čiščenjem zračnih mas s prezračevalnimi filtri nižjega razreda.

Vrste in izvedbe prezračevalnih filtrov

V dovodnih in izpušnih prezračevalnih sistemih so nameščeni naslednji tipi filtrov:

1. Zvito. Material za prezračevalne filtre je najpogosteje poliester. Debelejši kot je zvitek, višji je razred čiščenja filtra.
2. Cellular. Razdeljen v dve kategoriji:

• Kasetni ventilacijski filtri. Primerni so za skoraj vse prezračevalne sisteme s pravokotnimi zračnimi kanali, zato so zelo razširjeni. Kasetni prezračevalni filtri so nameščeni v tovarnah, javnih zgradbah ali stanovanjskih zgradbah. Kasetni prezračevalni filtri zagotavljajo kakovostno grobo čiščenje zraka;
• Žepni ali vrečkasti prezračevalni filtri. So zelo učinkoviti pri lovljenju grobega prahu, zato se pogosto uporabljajo kot primarna stopnja grobega čiščenja. Obstajajo pa različice s prezračevalnimi filtrirnimi tkaninami iz poliestrskih, polipropilenskih ali polietilenskih vlaken, ki zagotavljajo razrede EU5-EU. Potem se lahko kot edina čistilna naprava uporabljajo žepni prezračevalni filtri. Prenesejo do 220 stopinj Celzija in imajo povečano prašno kapaciteto (do 300 g/kv. cm).

3. Kanal. Kanalni ogljikovi filtri za prezračevanje so dobri, ker jih je mogoče vgraditi v kateri koli del zračnega kanala že nameščenega sistema. Kanalni ogleni filter v prezračevanju poleg sposobnosti lovljenja prahu in smradu zelo opazno duši zvoke. Zato je pogosto nameščen za ventilatorjem kot dušilec zvoka.
4. Elektrostatični ali električni. Očistijo zrak proizvodnih delavnic najmanjših delcev barv, olj in trdnih materialov. Zaradi vpliva elektrostatičnih polj se delci približajo površini in se na njej zadržijo. Potrebujejo pravočasno čiščenje, sicer se učinkovitost filtra močno zmanjša.
5. Panelni filtri za prezračevanje. Primerno za izpušne in dovodne sisteme, vključno s tistimi s ponovno uporabo zraka. Precej preprosto in učinkovito. Panelni filtri za prezračevanje imajo kovinsko rešetkasto podlago, uokvirjeno z mrežo. Nanj je nameščen filtrirni material, katerega gostota je določena s prezračevalnim razredom. Panelni filtri za prezračevanje se proizvajajo s širino profila od 25 do 96 mm.
6. Samočistilni. Veliko se uporablja v industriji, kjer je nemogoče ustaviti tehnološki cikel čiščenja ali menjave filtrske tkanine v prezračevanju.
7. Aerosol. Nameščen v nevarnih industrijah (kemična in jedrska energija). Lovijo prah, mikroorganizme in škodljive kemične nečistoče, zaradi česar je izpušni zrak popolnoma čist.
8. Visoka temperatura. Lahko jih ločimo v posebno kategorijo, čeprav so lahko visokotemperaturni tudi žepni filtri za prezračevanje in poljubne druge izvedbe. Vgrajeni so v savne, kopeli, sušilnike lesa.Vsi elementi ohišja in filtrirni modul so izdelani iz materialov, ki prenesejo temperature do +300 stopinj brez deformacije ali zmanjšanja učinkovitosti.
9. Baktericidno. Druga kategorija visoko specializirane opreme so baktericidni filtri za prezračevanje. Namestijo se na dotok in recirkulacijo zračnih mas. Pred dovodom v prostor je zrak popolnoma očiščen mikrobov s prehodom skozi ultravijolični tok. Antibakterijski filtri za prezračevanje ustrezajo razredu H11. Ujamejo življenjsko nevarne mikrobe, viruse, bakterije, plesni in spore gliv, posebna impregnacija pa jih uniči. Učinkovitost antibakterijskih prezračevalnih filtrov je več kot 95-odstotna. Baktericidni filtri so vedno nameščeni v prezračevalnih sistemih laboratorijev, bolnišnic, klinik in čistih industrij.
10. Zadrževanje maščob. Maščobni filtri za prezračevanje so izdelani v obliki kaset. So filtrirna tkanina, nameščena na okvir iz pocinkanega profila. Maščobne filtre vgrajujemo v prezračevanje gostinskih lokalov neposredno v nape nad kuhalnimi ploščami.

Kot filtrirna tkanina za prezračevanje se uporablja ekspandirana kovinska mreža iz 5-7 plasti z velikostjo zanke 0,35 x 0,6 cm Filter za lovilec maščobe za prezračevanje lahko operete tako, da ga najprej namočite v vroči vodi z detergentom.

Filtrirni materiali v prezračevalnih filtrih

Razred čiščenja zraka v prezračevalnem sistemu je odvisen od lastnosti filtrskega materiala. Pogosto se za najboljši učinek kombinira več filtrskih modulov različnih razredov.

Ločevanje velikih suspendiranih snovi poteka z uporabo:

• kovinska mreža;
• netkani materiali (sintepon, klobučevina);
• tkanine (bombaž, flanel, lan, volna);
• papir;
• steklena vlakna.

V industriji se pogosto uporablja sposobnost vlaknenih filtrov, da obarjajo kemično meglico (fine suspenzije barv, olj in drugih kemikalij).

Filtri s kovinsko mrežico

Sposoben zadrževati nečistoče z velikostjo delcev najmanj 5 mikronov. To pomeni, da kovinski filtri zagotavljajo predhodno grobo čiščenje. Da bi mrežica bolje »pobirala« umazanijo, je njena površina včasih prekrita s plastjo strojnega olja. Filtre je mogoče očistiti neodvisno: trak se spusti skozi posodo z oljem, kjer se umazanija spere.

Oljni prezračevalni rešetkasti filtri filtrirajo več kot 90 % nečistoč iz zraka in so sposobni delovati z vsebnostjo prahu do 25 mg/kubični meter.

Vodni filtri

Obstajajo vodni filtri, ki so nameščeni v restavracijah nad viri odprtega ognja (na primer žari).

Vodni filter obarja nečistoče in ohladi odpadni zrak na 38 - 40 stopinj, preden ga spusti v ozračje.

Ogljikovi filtri

Ta material učinkoviteje kot drugi ujame hlapne in polhlapne organske spojine. Zato se za absorpcijo razmeroma "težkih" molekul uporabljajo kanalski ogljikovi prezračevalni filtri. To lastnost premogu dajejo mikroskopske pore, od njihovega števila pa je odvisna stopnja čiščenja zraka. Več kot je por, čistejši zrak bo izhajal iz filtra.

Drug pomemben pokazatelj kanalskih ogljikovih prezračevalnih filtrov je velikost zrnc. Velika zrnca se manj upirajo pretoku zraka kot majhna.

Ogljikovi filtri se redko uporabljajo za predčiščenje v sistemih dovodnega prezračevanja, ker se hitro zamašijo in odpovejo.

Filtrirne blazine iz polnilnega poliestra

Osnova za izdelavo filtrirnih preprog so sintetična vlakna, podobna polnilnemu poliestru. Prezračevalni filtri so opremljeni s preprogami različnih debelin in z različnimi stopnjami čiščenja: od EU2 do EU6.

Prezračevalni filtri iz oblazinjenega poliestra prenesejo temperature do +80 stopinj in nanje ne vpliva vlaga.

Sintetični poliestrski filtri so namenjeni prezračevanju prostorov z visoko prašno obremenjenostjo in za prvo stopnjo filtracije v pleskarskih in lakirnih napravah.

Izdelani so v obliki prezračevalnih rešetk z oblazinjenim poliestrskim filtrom ali v obliki tulca.

Filtrirne preproge iz steklenih vlaken

Vsi filtri iz steklenih vlaken imajo razrede čiščenja EU2-EU4. Odvisno od sorte se uporabljajo:

• v obratih za barvanje ali lakiranje;
• v proizvodnji pohištva;
• v avtomobilski industriji.

Germicidni prezračevalni filtri so izdelani iz steklenih vlaken. Antibakterijski učinek se doseže z dodatnim premazom površine materiala iz steklenih vlaken s posebnimi spojinami, ki odbijajo prah in uničujejo klice. Germicidni filtri iz steklenih vlaken za prezračevanje so običajno rumeni.

Prenesejo do 200 stopinj Celzija in jih vlaga ne prizadene.

Filtrirne blazine se prodajajo v zvitkih. In tiste iz steklenih vlaken lahko naročite glede na zahtevano velikost. Filtrirni material za prezračevanje je uokvirjen s kovinskim vogalom in ojačan s tkanino.

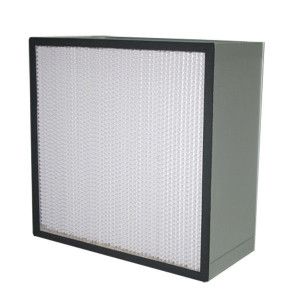

Kratek video pregled HEPA filtrov za fino filtracijo zraka:
