Načelo delovanja prezračevalnega deflektorja

Prostor, v katerem se nahajajo ljudje, potrebuje pravilno mikroklimo. Neprekinjeno kroženje zraka lahko zagotovite z vgradnjo prezračevalnega sistema. Učinkovitost prezračevanja je neposredno odvisna od notranjega vleka. Da bi prezračevalni kanal zaščitili pred smeti, ki bodo povzročili okvaro, morate na kanal namestiti prezračevalni deflektor.

Glavne naloge deflektorja

Naravni prezračevalni sistem je odvisen od atmosferskih razmer. Določajo njegovo učinkovitost. Zaradi temperaturne razlike med notranjim in zunanjim prostorom se zračni tokovi dvigajo navzgor. Tako pride do cirkulacije.

Veter lahko prilagodi delovanje prezračevalnega sistema. Gibanje zračnih mas pod vplivom vetra se lahko pospeši ali premika s težavo.

Vpliv atmosferskih pojavov na delovanje prezračevanja lahko zmanjšate z uporabo deflektorja zračnih kanalov.To je naprava, ki izgleda kot pokrovček. Nameščen je na samem vrhu izpušnega kanala.

Deflektor je naprava, za katero je znano, da rešuje več pomembnih težav:

• Ščiti rudnik pred vdorom različnih ostankov, ki ovirajo delovanje sistema in ustvarjajo nevarnost požara.
• Zmanjša negativen vpliv padavin na opremo.
• Preprečuje povratni vlek.

Po vgradnji izpušnega deflektorja se učinkovitost prezračevalnega sistema poveča za več kot 20%. Poleg tega naprava služi kot odvodnik isker.

Zasnova in princip delovanja

Da bi razumeli, kako deluje prezračevalni deflektor, morate razumeti njegovo strukturo. Sestavljen je iz naslednjih elementov:

• Difuzor je osnova, ki izgleda kot prisekan stožec. Spodnji del bučke je nameščen na prezračevalni kanal, ki se odvaja skozi streho. Difuzor je zasnovan tako, da upočasni pretok zraka in ustvari povečan pritisk.
• Na difuzor je s pomočjo stojal pritrjen dežnik. To je zaščitna kapica, ki preprečuje, da bi smeti vstopile v prezračevalni kanal.
• Telo, ki je prstan.

Najdete lahko modifikacije, ki so opremljene s posebnimi mrežami za lovljenje majhnih odpadkov. Toda tak vložek lahko oslabi oprijem.

Prezračevalni deflektor deluje po naslednjem principu:

• Naprava zajema pretok zraka.
• Zrak prehaja v difuzor, kjer se razveja in zmanjša tlak na vrhu prezračevalnega kanala.
• Nastane izpraznjena praznina, v katero po izpuhu vstopa zrak iz prostora.

Če je deflektor za prezračevalno cev pravilno izbran in nameščen, se bo razlika v tlaku na koncu izpušnega kanala povečala in intenzivnost izmenjave zraka se bo povečala.

Vrste deflektorjev

Naprave so na voljo v različnih oblikah. Deflektor je lahko zaprt ali odprt, okrogel ali kvadraten, z več dežniki v obliki stožca ali z enim pokrovčkom.

Oblikovanje TsAGI

Ena od vrst izpušnih deflektorjev je zasnova TsAGI. To je pokrov, ki je zasnovan za izboljšanje oprijema z uporabo zračnega tlaka in razlik v tlaku.

Šoba je opremljena z dodatnim cilindričnim zaslonom. V notranjosti je nameščen tradicionalni deflektor.

Posebnosti tega dizajna:

• Glede na obliko vratu gredi je lahko priključek na zračni kanal nastavek, prirobnica ali bandaža.
• Sposobnost premikanja zračnega toka iz neagresivnega okolja. Jekleni modeli lahko prenesejo temperature do +800 stopinj.
• V hladnem vremenu lahko v jeklenki nastane led. Zaradi tega bo razdelek blokiran.

V mirnem vremenu deflektor ustvarja oprijem.

Grigorovičev model

Naprava Grigorovich je eden najpogostejših modelov, ki je zelo priljubljen. To je posledica njegove preprostosti in dostopnosti. Model je sestavljen iz več dežnikov, ki so združeni v en element.

Pokrov šobe je nameščen na cevovodu s krožnim prečnim prerezom ali nameščen na vrhu gredi. Hitrost zračnega toka pod stožcem na dnu se poveča zaradi zoženja prereza kanala. To vodi do povečanja razlike v tlaku.

Oblika odprte plošče tipa Astato

Ta naprava je bila razvita v Franciji. Zasnovan je za povečanje vleka izpušnega toka naravnega prezračevalnega sistema. To se zgodi s pomočjo vetra in ventilatorja. Šobo lahko namestite na hiše katere koli kompleksnosti in števila nadstropij.

Strukture tipa Astato so izdelane iz aluminija. Paleta modelov je predstavljena v šestih velikostih, začenši s premerom 16 cm in konča s 50 cm. Napravo je mogoče krmiliti ročno ali samodejno s senzorjem tlaka.

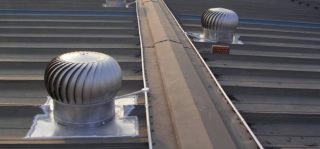

Rotacijski modeli

Ta tip deflektorja je sestavljen iz turbinske glave, ki se vrti, in stacionarnega podstavka. Elementi kapice so izdelani iz tankega materiala. Zahvaljujoč temu se boben z rezili začne vrteti tudi pri rahlem vetru.

Rotacijske naprave imajo številne prednosti:

• učinkovitost delovanja je večkrat višja od statičnih struktur;
• model bo zaščitil prostor pred močnim segrevanjem v vročem vremenu, zahvaljujoč temu bo mogoče zmanjšati stroške delovanja klimatske naprave;
• glava naprave je lahko videti kot sferična kapica, ki zagotavlja prijeten estetski videz;
• zmanjša tveganje kondenzacije znotraj strehe.

Vrtljivi usmerjevalnik zraka vam omogoča znatno varčevanje z električno energijo in deluje brez električne energije. Toda to je tudi njegova pomanjkljivost - če je vreme mirno, ne bo delovalo.

Modeli v obliki črke H

Deflektorji v obliki črke H so zasnovani za vgradnjo v proizvodne obrate. Povečati morajo silo vleka v dimniku in prezračevanje.

Pri namestitvi konstrukcije ni potreben nadstrešek, saj je zgornji del pokrit z vodoravnim elementom.

Naprave v obliki črke H imajo glavno prednost - učinkovito delujejo pri močnih sunkih vetra.

Deflektorji-lopatice

To je deflektor za prezračevalno cev, ki po videzu spominja na mrežo. Ima polkrožno obliko. Naprava je nameščena na palici in se vrti pod vplivom zraka. Na vrhu je nameščena loputa, ki se vrti v smeri zraka.

Načelo delovanja takega deflektorja je naslednje:

1. Vremenska lopatica se obrača pod pritiskom zračnih mas.
2. Zrak prehaja skozi ukrivljen vizir.
3. Tokovi spreminjajo smer in zrak teži navzgor.
4. Hitrost gibanja zračnih mas se poveča, tlak se začne zmanjševati. Zahvaljujoč temu se pojavi vakuum.

Deflektor vremenske lopatice je težko narediti sam v primerjavi s statičnimi modeli.

Prednosti in slabosti

Prezračevalni deflektor za povečanje prepiha učinkovito ščiti prezračevalni sistem pred umazanijo in padavinami. Če je bil deflektor pravilno izračunan, se učinkovitost prezračevanja poveča za 20%.

Če so v okolici šibki vetrovi, je najbolje, da na sistem namestite napravo za izboljšanje odvoda in dotoka zraka. V tem primeru bo učinek prevračanja potiska popolnoma odpravljen.

Naprava ima številne pomanjkljivosti:

• Če je smer vetra navpična, bo tok prišel v stik z vrhom konstrukcije. To bo povzročilo, da se zrak ne bo mogel pravilno odvajati zunaj.
• Pozimi se na dnu cevi tvori led.Da bi se izognili težavam pri delovanju prezračevanja, morate redno organizirati preventivne preglede.

Za boj proti prvi pomanjkljivosti so bili izumljeni modeli, ki so opremljeni z dvema stožcema.

Pravila namestitve

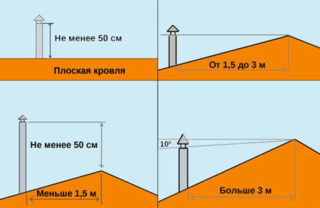

Preden začnete z namestitvijo deflektorja, je priporočljivo preučiti pravila in predpise SNiP. Posebno pozornost je treba nameniti višini prezračevalne cevi in ​​nape. Najprej morate narediti risbo, tako da so vsi izračuni pravilno narejeni. Dimenzije morajo biti naslednje:

• 500 mm nad slemenom strehe, medtem ko je treba zračni kanal odstraniti 1,5 metra od vrha strehe;
• če je razdalja od prezračevalnega kanala do parapeta 1,5 metra ali več, mora biti namestitev poravnana z grebenom;
• ko je cev odstranjena na razdalji več kot tri metre, je naprava nameščena blizu odklonske črte pod kotom 10 stopinj od grebena navzdol.

Če je streha ravna, je deflektor nameščen na višini 50 cm.

Pred namestitvijo prezračevalne gredi poleg dimnika morate pravilno izračunati enako višino vseh zračnih kanalov. Če se ta zahteva ne upošteva, bodo dim in produkti zgorevanja vstopili v hišo.

Pri namestitvi je treba upoštevati več vidikov:

• Naprava ne sme biti nameščena v aerodinamičnem območju sosednjih stavb.
• Deflektor mora biti nameščen v območju prostega pretoka zraka. Najbolje je, če je pokrov najvišja točka na strehi.

Če je treba okroglo šobo namestiti na kvadratni kanal, je treba za to uporabiti adapter.

Značilnosti izbire

Obstaja veliko vrst vetrnih naprav.Razdeljeni so v skupine glede na strukturo in princip delovanja. Pri izbiri primernega modela je priporočljivo, da bodite pozorni na naslednje nianse:

• gradbeni material;
• princip delovanja;
• posamezne lastnosti naprave.

Material izdelave

Najpogosteje so vetrne šobe izdelane iz nerjavečega jekla, plastike, pocinkanega jekla in aluminija. Najenostavnejše modele je mogoče izdelati neodvisno. Najbolj praktične so konstrukcije iz aluminija in pocinkanega jekla. Takšne izdelke iz bakra je redko mogoče najti, saj so njihovi stroški precej visoki. Iz plastike so izdelane samo osnovne strukture, saj je material zelo krhek. Deflektor namenjen za dimnik je kovinski.

Razvrstitev po principu delovanja

Sorte, ki temeljijo na principu delovanja šob:

• Statične so najpreprostejše strukture, ki jih lahko sestavite sami. Namestijo se na prezračevalne kanale v visokih stavbah in majhnih podjetjih.
• Turbo deflektorji so strukture, izdelane iz vrtljivih lopatic. Podstavek je popolnoma statičen, glava pa se vrti.
• Vremenska lopatica je nameščena na gredi prezračevalnega kanala. Vrti se glede na smer vetra.

Z namestitvijo deflektorja lahko zaščitite in podaljšate življenjsko dobo prezračevalnega sistema ter izboljšate njegovo delovanje.
