Shema povezave kopalniškega ventilatorja

Napa s prisilnim izpušnim plinom v kopalnici ali stranišču deluje na elektriko, zato mora biti do mesta namestitve žica. Napajanje se običajno napaja preko stikala, da lahko nadzorujete delovanje naprave. Povezavo ventilatorja lahko organizirate na različne načine, tukaj vsak izbere najprimernejšo shemo zase. V večini primerov je naloga poenostavljena s kombinacijo osvetlitve z dovodnim in izpušnim sistemom. Ta rešitev ima svoje prednosti in slabosti.

Pravila za izbiro električnega ventilatorja za kopalnico

V prodaji je veliko izpušnih naprav, vendar ne morete vzeti prve naprave, ki vam je všeč, pomembno je poznati njene tehnične lastnosti in pogoje, v katerih bo delovala. Da bi zagotovili, da je mikroklima v prhi v sprejemljivih mejah v skladu s sanitarnimi standardi, je treba upoštevati naslednje točke:

• Kakšno moč naj ima naprava? To se nanaša na njegovo delovanje.Ta parameter je neposredno odvisen od območja prostora, kjer bo nameščena napa.
• Premer sedeža. Prezračevalni odvod se mora prilegati vnaprej položenemu kanalu, napajalne žice pa morajo prosto prehajati;
• Dodatne funkcije. Obstajajo naprave s časovnikom, nadzorom vrtljajev motorja, mehanskim zapiranjem zaves proti prepihu, senzorjem gibanja ali osvetlitve.

Pomemben parameter, ki vpliva na izbiro, je lahko hrup obratovalne instalacije. Če raven proizvedenih decibelov preseže priporočeni prag, bo električni ventilator težko upravljati v bližini spalnic.

Kako preveriti naravno prezračevanje

Če načrt stavbe vključuje naravni prezračevalni sistem, morda ni treba namestiti prisilnega odvoda. Da bi to zagotovili, morate preveriti funkcionalnost zasnove. Metode preverjanja so naslednje:

• Preverjanje ugreza v kanalu. Če želite to narediti, prižgite vžigalico in jo prinesite do vhoda v kanal. Če plamen hiti proti luknji, je prepih. Priporočljivo je, da se spremljanje izvaja v toplem vremenu s šibkim vetrom, ko so parametri padca tlaka vedno minimalni.
• Analiza učinkovitosti sušenja prostorov. Za te namene se tuš kabina napolni s paro: topla voda se odpre skozi difuzor in nekaj časa odvaja. Nato pogledajo, kako obilne kapljice vode nastanejo na stenah prostora in kako dolgo se ne izsušijo.

Če vlaga hitro izgine, je naravna cirkulacija povsem dovolj za organizacijo kakovostne izmenjave zraka v stranišču ali kopalnici. V nasprotnem primeru je potrebna vgradnja dodatne električne prezračevalne črpalke.

Priključitev kopalniškega ventilatorja na stikalo

Električni ventilator je priključen na električni vod ne neposredno, temveč prek stikala ali stikala. Običajno ni potrebe po njegovem neprekinjenem delovanju, še posebej poleti, ko lahko odprete okno in prezračite kopalnico. Stikala so enojna, dvojna in večključna. Za organizacijo delovanja elektromotorja z rotorjem zadostujeta prvi dve možnosti.

Ločeno preklopno stikalo za napravo

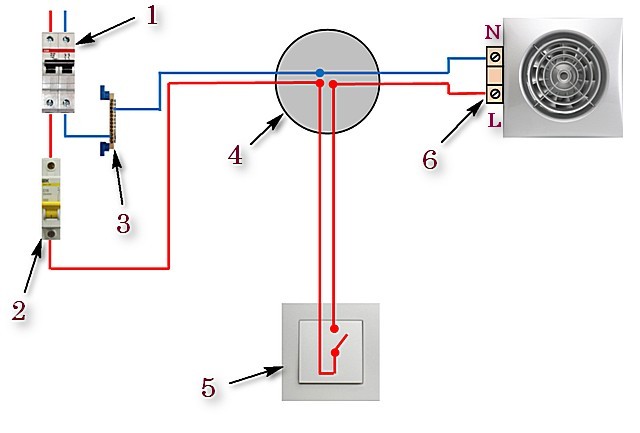

Najboljša možnost bi bila namestitev ločenega stikala za prezračevalno črpalko.

• Električni ventilator lahko vklopite kadar koli in ga ne uporabljajte samo z vključeno lučjo, kot pri možnosti z vzporednim napajanjem iz žarnice.
• Pri popravilu naprave jo je zaradi varnosti lažje izključiti iz napetosti.

Takšne sheme povezovanja s stikalom ventilatorja ni vedno mogoče izvesti, če ima prostor zaključna dela, zato so žice položene v fazi gradnje. Ločeno stikalo je dodaten strošek in morate najti prosti prostor za njegovo namestitev.

Obstajajo električni ventilatorji z vgrajenim preklopnim stikalom in krmilnim sistemom v obliki viseče vrvice. Za takšne naprave lahko vzpostavite samo linijsko povezavo.

Povezava preko stikala z eno tipko

Če so v tušu že ploščice in jih ni mogoče odstraniti in morate narediti električno napajanje, lahko to storite preprosto - vzemite napajanje iz žarnice in jo priključite vzporedno. Potem bo prezračevalna črpalka delovala hkrati z lučjo.Žice se lahko napajajo iz svetilke skozi plastično škatlo.

Ta možnost je dobra tudi z ekonomskega vidika, saj vam ni treba porabiti denarja za dodatno stikalo in bo manj kabla. Edina pomanjkljivost pri tem bo sam princip delovanja - samo, ko lučka sveti. To je neprijetno, saj se med kopalnimi postopki čuti prepih; včasih morate pustiti prižgano luč, da popolnoma odstranite mokro paro iz prostora.

Uporaba stikala z dvema ključema

V fazi načrtovanja namestitve ventilatorja v kopalnico lahko takoj zagotovite linijo za napajanje električnega aparata iz dvojnega stikala, na katerem bo obešena tudi osvetlitev. To je priročno in donosno, saj preklopno stikalo z dvema ključema stane malo več kot stikalo z eno tipko in je cenejše od dveh ločenih stikalnih elementov. V nasprotnem primeru veljajo tudi tukaj vse prednosti, ki so del ločenega napajanja za napo. Pomembno je le, da si zapomnite, katera tipka je na kateri vrstici, da se ne zmedete in pustite prižgano lučko, misleč, da piha.

Močne žice ne bi smele biti priključene na sesanje izpušnega prezračevanja; običajno je količina vatov, ki jih porabijo gospodinjski aparati, nepomembna.

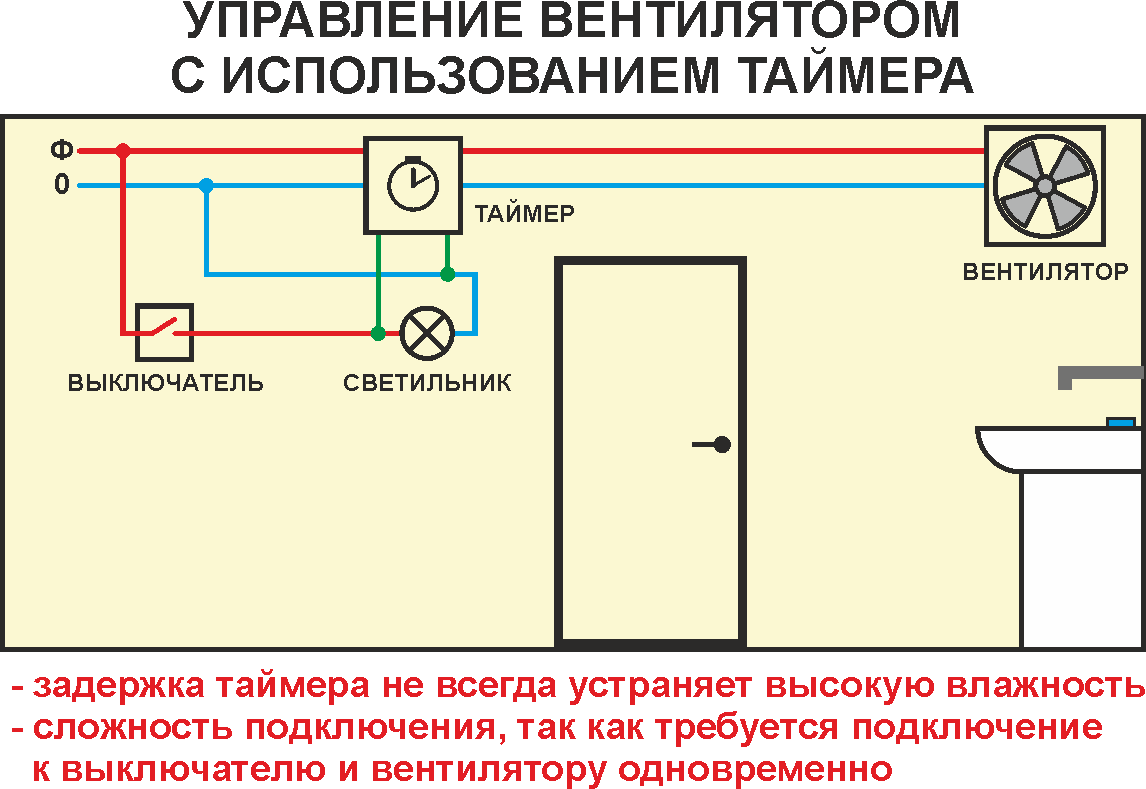

Priključitev ventilatorja s časovnikom

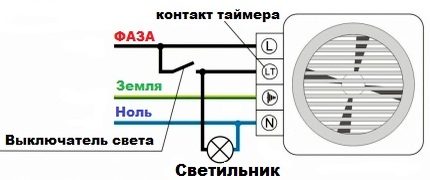

Naprave z vgrajenim časovnikom lahko delujejo po naslednji shemi:

• Vklopi se v trenutku, ko se lučka prižge in preneha delovati po preteku določenega časa po ugasnitvi luči. Zakasnitev je v tem primeru lahko fiksna ali prilagodljiva.
• Motor se zažene, ko lučka ugasne.

Slednja možnost je bolj udobna, saj prihrani stanovalce pred neprijetnostmi v smislu prepiha in hrupa delujoče enote pri uporabi kopalnice ali stranišča.Za izvedbo projekta nape s časovnikom je potreben trižilni kabel, kjer sta dve liniji električni vodi in ena žica je signalna žica.

Kako organizirati izmenjavo zraka pod tušem

Prostor za sprejemanje kopalnih postopkov mora biti opremljen z dovodnim in izpušnim prezračevanjem, za to obstaja več razlogov:

• To je območje z visoko vlažnostjo, ki ga ni mogoče posušiti s preprostim grelcem;
• Kopalnice v večini primerov nimajo oken, kar odpravlja možnost enostavnega prezračevanja.

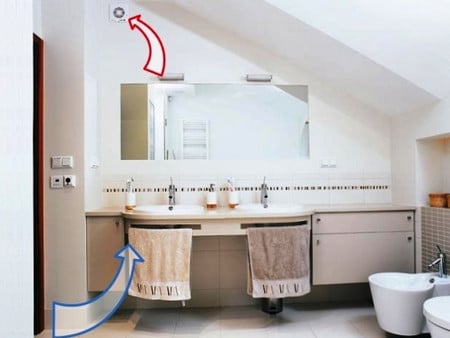

Standardna oprema izpušnega sistema vključuje sesalno enoto in napravo za dovod zraka. Kot slednje se lahko uporabi običajna naprava za spodnji del notranjih vrat - okrasna mreža. Nato se bo izmenjava zraka izvajala s povezovanjem prostora z drugimi prostori.

Če vrat ni mogoče nadgraditi, lahko dotok organiziramo z dovodnim ventilom ali z rekuperatorjem v kopalnici. V slednjem primeru bo en organiziran kanal v steni opravljal dve funkciji hkrati: dovod zraka in dovod zraka. Sistem se lahko napaja iz ločenega stikala.

Pri gradnji nove stavbe je priporočljivo vključiti majhna okna v zgornji del zasnove kopalnice in stranišča. To vam bo omogočilo uporabo samo prezračevanja poleti.

Namestitev električnega ventilatorja

Montaža nape sicer ni zahteven tehnični podvig, a vseeno zahteva določene veščine v gradbeništvu ali pa vsaj razumevanje teh procesov.Najpomembneje je, da se odločite za mesto, kjer bo nameščena sama prezračevalna črpalka. V skladu s pravili bi morala biti to najvišja točka na območju, kjer je najverjetnejša tvorba pare ali preprosto veliko kopičenje vlage. Če vzamete tuš kabino ali kad, je to neposredno območje, kjer se nahaja pipa v stranišču, to je straniščna školjka.

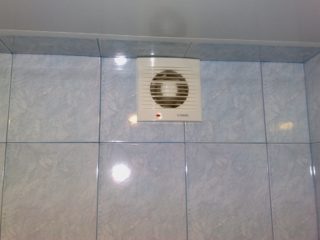

Stenska različica

Za priključitev kopalniškega ventilatorja na steno morate narediti naslednje:

1. Označite mesto namestitve ohišja na obdelovalni ravnini stene. Če želite to narediti, na ploščico ali beton pritrdite plastično cev s premerom, ki je nekoliko večji od premera samega sedeža, in narišite krog.
2. Z diamantno krono se v steno izvrta kanal do ulice. To lahko storite s pobeditnim svedrom in udarnim svedrom.
3. Zunanjost cevi je prekrita s tanko plastjo montažne pene-lepila in vstavljena v nastali kanal.
4. Da ne bi odstranili ploščic in dovajali električne energije v enoto, izberite spoj med ploščicami in tam vstavite ravno dvožilno žico, ki jo položite do mesta, kjer je nameščeno stikalo za luči. Preklapljanje se izvede na to.
5. Izdelek priključimo na elektriko, na montažno ploščo od znotraj navzven nanesemo plast tekočih žebljev in napravo vstavimo v prezračevalno cev.

Nato vklopite napravo in preverite, kako deluje. Ne sme biti tujega hrupa ali vibracij.

Postopek lahko poenostavite in motor preprosto priključite na žarnico. Če želite to narediti, vam ni treba narediti utora med ploščicami, dovolj je, da kupite plastično škatlo, v kateri je položena električna napeljava. Sama škatla je prilepljena na ploščico in jo vodi do svetilke. Nato je kabel priključen na kartušo in položen na prezračevalno črpalko.
