Zahteve za dimnike za gejzirje

Nepravilna organizacija dimnika za plinski bojler vodi do povečane nevarnosti požara, škode za življenje in zdravje ljudi. Pravilno izbran in nameščen dimnik bo zaščitil prebivalce prostorov pred nevarnostjo hlapov in požara. Podrobno razmislite o strukturi dimnika, razumete merila izbire in podrobnosti namestitve.

Projektiranje dimniškega sistema

V večnadstropni stavbi zaprti kanal povezuje zgorevalno komoro peči in prezračevalno cev. V zasebni hiši gre jašek ali cev neposredno na ulico. Na enak način je pokrov za plinski grelnik vode nameščen pri vgradnji avtonomnega ogrevanja s plinskim kotlom.

Sestavni deli dimnika:

• sesalna cev, povezana z zgorevalno komoro;
• plinovod določene dolžine in konfiguracije;
• rotacijski priključki za odvodni kanal;
• posoda za zbiranje kondenzata (steklo);
• prehodni elementi;
• prezračevalna gliva.

Avtoceste so izdelane z ali brez izolacije, odvisno od potreb in lastnosti objekta. Topli produkti zgorevanja se naravno dvignejo navzgor in se odstranijo iz prostora. Specifična gostota vročega ogljikovega monoksida je večja od gostote zraka. Višja kot je izstopna točka izstopne cevi, večji je potisk. Če je mogoče, se pokrov dvigne čim višje z najmanjšim številom obratov odvodnega kanala za plin.

Vrste dimniških cevi

Dimnike delimo po lokaciji in materialih izdelave. Glede na lokacijo - notranji in zunanji.

Montaža v zaprtih prostorih - notranja. Njegove stene niso izpostavljene negativnim vplivom zunanjih dejavnikov - dežju, negativnim temperaturam, ultravijoličnemu sevanju, temperaturnim spremembam. Ta oblika je bolj trpežna. Povečan prenos toplote se uporablja za dodatno ogrevanje prostorov.

Pomanjkljivost notranjih cevi je:

• nevarnost uhajanja škodljivih plinov med znižanjem tlaka;
• možnost požara zaradi neustrezne toplotne izolacije;
• potreba po dodatni toplotni izolaciji pri prehodu skozi tla;
• Dimniška cev zavzema določeno mesto v prostoru in njena prisotnost močno omejuje uporabno površino.

Izgradnja notranjega dimnika je povezana z dodatnimi stroški povezovalnih konstrukcij in toplotne zaščite.

Zunanji dimniki izhajajo skozi steno hiše in gredo izven prostora. Imajo veliko prednosti:

• enostavnost gradnje in možnost integracije brez vpliva na zaključek hiše;
• cena;
• enostavnost popravila in preventivnega vzdrževanja;
• varnost v primeru uhajanja škodljivih plinov.

Poleg prednosti obstajajo številne pomanjkljivosti:

• je treba izolirati, da se zmanjša nastajanje kondenza v cevi;
• negativni vplivi okolja;
• ni mogoče uporabiti za dodatno ogrevanje prostora.

Material za izdelavo notranjih in zunanjih dimniških jaškov je različen.

Jekleni dimnik

Prezračevalni kanal iz jeklenih cevi je najbolj praktičen. Okrogel prerez zagotavlja največjo hitrost pretoka. V idealnem primeru bi morala biti cev izdelana iz nerjavečega materiala. Nerjaveče jeklo je odporno na kisline in kondenzacijo. Ni nujno, da je pokrit z opeko. Cev iz železne kovine je obložena z ognjevzdržnimi opekami, kar zmanjšuje vpliv škodljivih dejavnikov.

Nerjavno jeklo je včasih na zunanji strani prevlečeno z emajlom. Cev izgleda veliko bolj estetsko. Jekleno konstrukcijo je mogoče enostavno postaviti zunaj hiše. Za podporo ni potrebna podlaga.

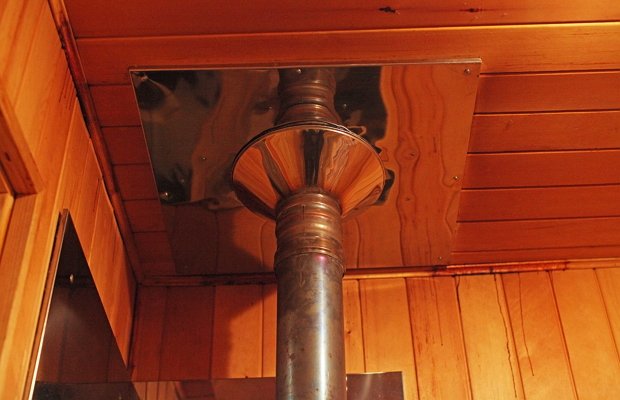

Pri prehodu skozi stene in predelne stene je potrebno ognjevarno rezanje. Potrebno je strogo upoštevati zahteve SNIP za lokacijo dimniških konstrukcij. Na dnu konstrukcije je žep za zbiranje kondenzata. Dovoljeno je imeti en vodoravni odsek, ki ne presega 1 linearnega metra. Elementi so med seboj povezani s sponkami ali oblikovanimi spoji. Glede na SNIP globina cevne šobe ne sme biti manjša od polmera.

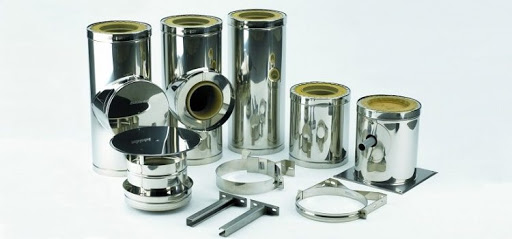

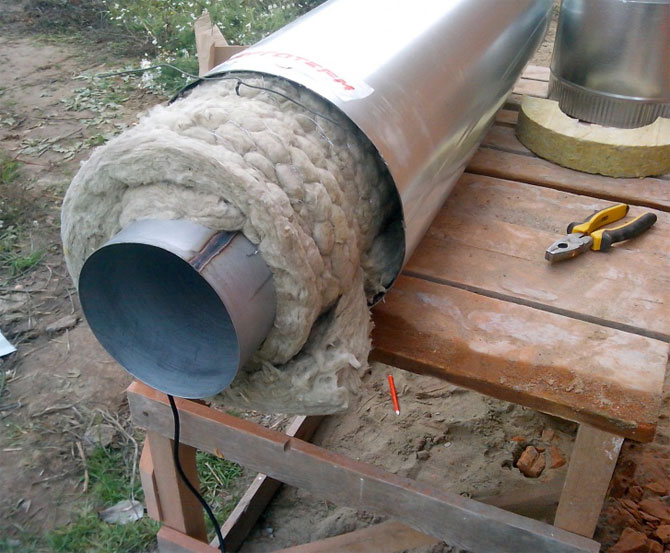

Dvojni sendvič

Zasnova sendvič cevi je sestavljena iz 2 cevi različnih premerov s toplotno odporno izolacijo v notranjosti. Enako primerna za notranje in zunanje lokacije. Glede na izvedbo so razdeljeni v 2 vrsti:

• obe cevi sta iz nerjavečega jekla;
• Notranja cev je nerjavna, zunanja cev je pocinkana.

Vrste uporabljenega nerjavnega jekla so različne. Najbolj odporna razreda na zunanje vplive: AISI 430 in AISI 304. Samo za zunanje lupine. Za notranje in zunanje cevi: AISI 316i, AISI 321, AISI 310S. Vesten proizvajalec vedno navede razred jekla. Končna cena cevi je lahko zelo različna.

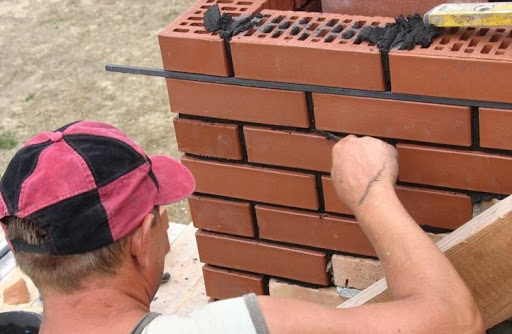

Rudniki opeke, azbestnega cementa, keramike

Idealen zračni kanal v prerezu je krog. Hitrost plina v tem delu je največja. Vendar pa je polaganje opeke v krogu nedonosno in neprijetno. Poleg tega visoka temperatura plinov zahteva polaganje kanala iz ognjevzdržnih opek, kar ni poceni. Toda to ga ne reši pred umazanijo s sajami v notranjosti. Postopek postavitve dimnika za steber je izjemno delovno intenziven. Potrebno je pravilno kombinirati toplotno odporne materiale in povezovalne elemente. Polaganje z izkušnjami postane lažje, vendar vam bo tudi poznavanje zidarske tehnologije omogočilo nadzor nad kakovostjo dela izvajalca. Za zagotovitev zadostnega vleka je potrebno prezračevanje dvigniti nad sleme strehe, odvisno od lokacije cevi. Bližje kot je rob hiše, večja je odstranitev. Največji kot spusta med glavo cevi in ​​grebenom je 10 stopinj. Toda tudi z dobrim oprijemom opeko uničijo kisline, saje in kondenzacija.

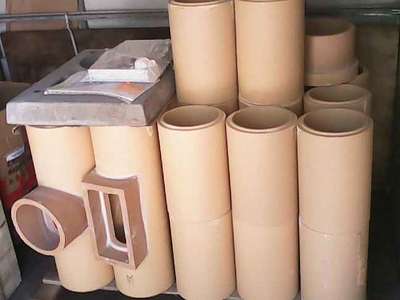

Dimnik iz keramičnih cevi je zapletena struktura. Zunanjost cevi je obložena z lahkim penobetonom, prostor okoli keramike pa je zapolnjen s toplotnoizolacijskim materialom. Dolžina keramičnih elementov je 0,2-0,6 m Na eni strani je vtičnica, v katero se vstavi prejšnji element. Priključki so zatesnjeni z materialom, odpornim na kisline.Toplotna izolacija mora biti toplotno odporna, preostali utori v pokritih blokih olajšajo zračenje izolacije in ublažijo toplotno raztezanje keramične cevi. Zasnova obložnih blokov je lahko poljubna, odvisno od števila in velikosti cevi. Proizvajalci proizvajajo že pripravljene komplete cevnih blokov z vsemi potrebnimi priključki. Garancijska doba za te elemente doseže 30 let.

Keramični dimniki so vgrajeni iz notranjosti prostorov. Zunanja lokacija zahteva ojačitev z opeko ali betonskimi bloki.

Prednosti keramike:

• notranja plast cevi je izdelana iz gladke, toplotno odporne glazure, ki preprečuje nalaganje saj;
• hitrost plina v keramiki je največja;
• vodotesnost sten omogoča odtekanje kondenza v poseben žep, zato cevi ne vpijajo vlage in se ne uničijo;
• Saje se zlahka odstranijo iz gladkih sten takšnih cevi;
• keramika je odporna na vročino, tudi če se saje vžgejo, se ne bo zgodilo nič strašnega;
• keramična cev ne reagira s kislinami, ne absorbira vlage in je odporna na druge kemične elemente;
• Montaža takšnega dimnika ne zahteva posebnih orodij.

Poleg prednosti obstajajo tudi slabosti:

• znatni stroški;
• velika teža konstrukcije;
• obvezna podlaga;
• natančnost namestitve.

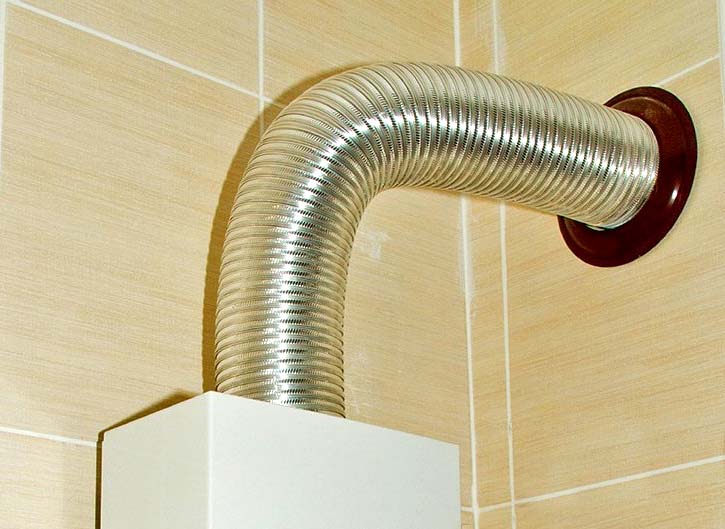

Valoviti terminali iz aluminijaste folije ali nerjavečega jekla

Profili iz aluminija ali nerjavečega jekla so nameščeni na zavojih na odvodni poti plina. Fleksibilna valovitost služi za odvajanje izpušnih plinov iz kurišča kotla v dimnik stanovanja.Uporablja se na območjih obračanja, pri izravnavi cevi v območjih z nizkimi temperaturami. Najboljša možnost bi bilo debelo nerjavno jeklo. Tanka aluminijasta folija se zlahka zlomi in hitro zagori.

Prednosti valovitosti:

• enostavnost namestitve;
• preprost obvod nekaterih struktur;
• upogibanje pod različnimi koti;
• nizki stroški.

Bistvene slabosti:

• kratka življenjska doba;
• hitra kontaminacija s produkti zgorevanja.

Aluminijasta valovitost je sestavljena iz žice in folije. Parcela 70 cm se lahko razteza do 3 m, kar je zelo priročno. Valovitost iz nerjavečega jekla je sestavljena iz kovine debeline 0,2-1 mm. Premer - 110-130 mm.

Priporočila za postavitev dimnika za gejzir

Podlaga za prepoved vgradnje dimnika je lahko premalo prostora v prostoru. Ovira je tudi pomanjkanje dotoka in odvoda.

1. Zvočnikov in dimnikov ne postavljajte v dnevno sobo ali kopalnico. Površina kopalnice običajno ne presega 8 kvadratnih metrov. m.
2. Namestitev v kuhinjah nad kuhalnimi ploščami je prepovedana.
3. Predpisi dovoljujejo namestitev opreme v ložo in na balkon.
4. Pri uporabi v kuhinji mora biti spodaj nameščena prezračevalna rešetka.

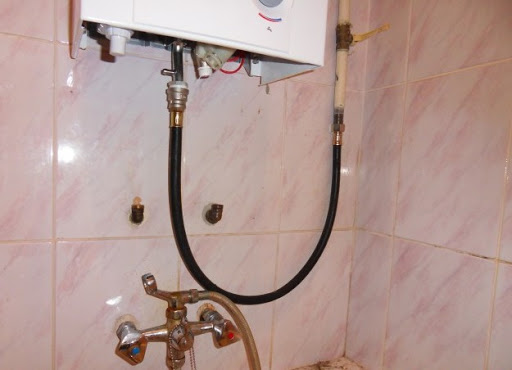

5. Fleksibilna povezava s stebrom ne sme presegati 2,5 m.

Zvočnika ni priporočljivo obesiti na steno, ki meji na dnevno sobo. Ko je fleksibilna razdalja dovoda plina večja od 2,5 m, se jeklene dovodne cevi podaljšajo. Nato se priključi gibka cev.

Zahteve za izbiro cevi za dimnike

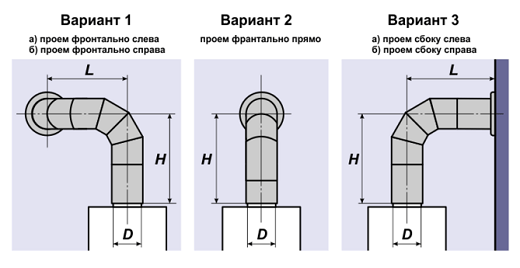

Izbira cevi za dimnik temelji na značilnostih plinskega grelnika vode. Poznati morate shemo odvoda dima, pogoje namestitve, premer izpušne cevi, priporočljivo je sestaviti diagram z navedbo dimenzij in značilnosti.Ti podatki bodo pomagali pri izbiri elementov dimnika in vam bodo omogočili kompetenten nasvet strokovnjaka.

Po SNIP morajo valovite in druge cevi za odvajanje izgorelih plinov iz plinskega grelnika vode izpolnjevati naslednje pogoje:

• najmanjša površinska hrapavost - SP 60.13330.2012;
• B-razred tesnosti;
• odpornost proti koroziji;
• imajo do 3 zavoje;
• delo v temperaturnem območju 200-350 ° C;
• nimajo povešenosti;
• ne gredo skozi stanovanja.

Valovitost je nameščena na razdalji 5 cm od negorljive stene ali 25 cm od vnetljive. Reža je zapolnjena z negorljivim izolacijskim materialom.

Materiali lahko vključujejo uporabo strešne kritine ali pocinkanega jekla od 1 mm, fleksibilne valovite cevi in ​​univerzalne materiale, ki so priloženi izdelku.

Hrapavost notranje stene je dovoljena največ 1 mm. Zunanji ni standardiziran. Material izpušnih plinov mora biti odporen proti koroziji in kislinskim spojinam.

Kljub zahtevam SNiP so valovite povezave priljubljene zaradi svoje priročnosti. Lahko jih postavite skrite, skrite v omare in vse skupaj prekrijete z odstranljivimi ploščami.

Idealen material je nerjaveče jeklo. Trajnost, gladkost, estetika - ti parametri so najuspešnejši.

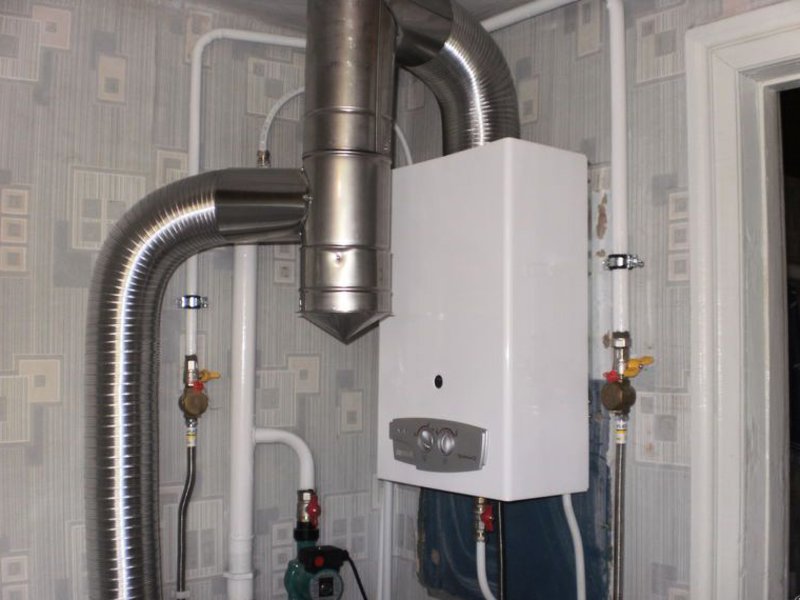

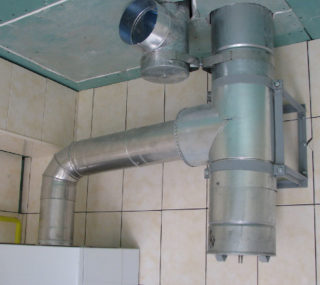

Montaža dimnika za plinski bojler

Namestitev zvočnika v kuhinji se začne z meritvami in pripravo potrebnih materialov. Najlažji način namestitve valovitega prehoda. Njegov začetek je nameščen na cev za odvod dima stebra in pritrjen s sponko. Prosti konec je povezan z okrasnim obročem dimniškega kanala ali začetkom dimniške cevi. Najpomembneje je, da premeri valov ustrezajo izhodu plina in kanalu za odvod dima.

Dimniki iz drugih materialov so sestavljeni iz ravnih in kotnih elementov. So standardni in posebej prilagojeni ali izdelani po specifikacijah.

Montaža elementov mora biti čim tesnejša. Po potrebi so enote zatesnjene s toplotno odporno spojino, ki se ne boji kisline. Vstop cevi ena v drugo mora biti najmanj en polmer. Spoji so ojačani s sponami na območjih prostega dostopa.

Izpušna cev ne sme imeti upogiba ali stika s hišnimi konstrukcijami, električnimi napeljavami ali drugimi komunikacijami. Ko gre izdelek skozi streho in steno, je potrebna rezalna in toplotno odporna izolacija.

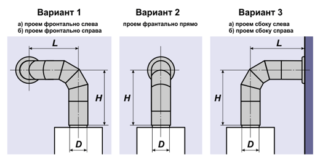

Dovoljeno je postaviti največ 3 zavoje, zato je malo vrst namestitve. Te zahteve veljajo za razpršilnike z odprto zgorevalno komoro. Dovoljeno se je izogniti navpičnemu kanalu za odvod dima in uporabiti luknjo v steni. V tem primeru se plini sproščajo skozi ventilator za prisilno odstranjevanje dima. Plinski grelniki z zaprto komoro imajo svoja priporočila proizvajalca.

Nepooblaščena namestitev zvočnika v stanovanje ni priporočljiva. Zagon z oskrbo s plinom je dovoljen le v prisotnosti organizacije za oskrbo z viri. Delavci preverijo sistem pred zagonom, dokumentirajo pogoje zagona in njegove rezultate.

Omejitve povezave

Pri sami priključitvi dimnika je pomembno strogo upoštevanje pravil. Če se namestitev opreme izvaja v posameznem domu, je treba v fazi gradnje izvesti pripravljalna dela.

1. Vsaka naprava mora imeti svoj kanal za odvod izpušnih plinov. Izjemoma je dovoljena kombinacija dveh naprav na razdalji 75 cm.
2. Zasnova dimniških kanalov mora biti v skladu z zahtevami gradbenih predpisov.
3. Kanali morajo biti popolnoma zatesnjeni. Zidanje ni 100% zagotovljeno.
4. Ugrez znotraj kanala mora biti enakomeren. To dosežemo z okroglim prerezom in odsotnostjo hrapavosti v notranjosti.
5. Material dimnika je izdelan iz materialov odpornih proti kondenzu in kislinam. V tem primeru je zagotovljeno neprekinjeno delovanje in odsotnost puščanja produktov zgorevanja.
6. Premeri vstopnih in izstopnih lukenj se morajo ujemati.
7. Na dnu dimnika je prostor za čiščenje, pregled in zbiranje kondenza.
8. V skladu s SNIP so odvodni kanali za plin nameščeni v bližini ognjevarnih predelnih sten.
9. Pri montaži jeklenih zračnih kanalov se predvideva uporaba adapterjev za odvod zraka.
10. Navpičnost cevi zunaj prostora je dovoljena z odstopanjem največ 30 stopinj ali 1 m.

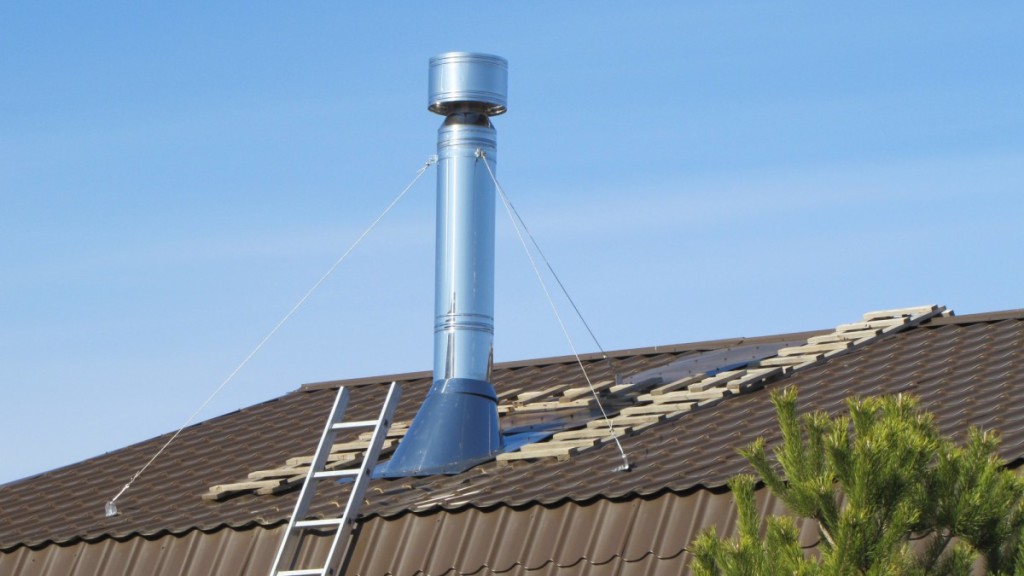

Odvod dimnika mora biti postavljen na ravno streho z višino najmanj 2 m. Pri vgradnji na dvokapno streho mora le-ta biti vsaj 0,5 m nad slemenom.
