Prisotnost avtonomnega ogrevalnega sistema zahteva namestitev dimnika, skozi katerega se odstranijo produkti predelave goriva. Namestitev dimnika skozi steno velja za najbolj praktično možnost, če se izvaja v skladu z vsemi pravili. V ta namen morate poznati oblikovne značilnosti in načelo delovanja naprave, preučiti njene glavne elemente ter razumeti posebnosti in nianse povezave.
Oblikovne značilnosti in princip delovanja
Dimniki, nameščeni zunaj, so lahko stenski ali korenski, v drugem primeru pa so nameščeni na ločenem temelju v bližini stavbe. Cev je lahko iz opeke, enoslojnega jekla, sendvič cevi, azbestnega cementa ali navadnega cementa. Najtežja stvar za gradnjo je opečna cev; za to morate imeti veščine zidarja. Azbestno-cementne možnosti so precej krhke, težko je izbrati komponente zanje, zahtevajo tudi dodatno izolacijo in se lahko zrušijo pod vplivom komponente kondenzata.Najboljša možnost so jeklene cevi, ki ne povzročajo težav pri namestitvi in ne zahtevajo polaganja izolacije ter so poceni.
Delovanje dimniške cevi, povezane s pečjo, temelji na reakciji zgorevalnih snovi, ki pri segrevanju hitijo navzgor. Segreti plini se lahko širijo, zaradi česar se njihova gostota zmanjša, nato pa preidejo v višje plasti atmosfere. Po dvigu odpadnih sestavin se v notranjosti kurišča ustvari redčen sloj, v katerega se primeša svež zrak. Stalna oskrba goriva s kisikom je odgovorna za vlek, na katerega vplivajo višina dimnika, izolacija kanala in površina njegovega preseka, lega čelnega dela glede na vrh strehe, kot tudi pretok zahtevane količine zraka.
Za odstranjevanje odpadnih produktov zgorevanja zunaj hiše je potreben dimnik. To je bistveni element, brez katerega normalno delovanje katere koli peči ni mogoče.

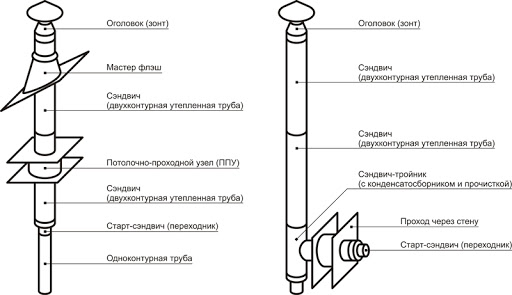

Glavni elementi dimnika
Dimnik katere koli vrste je sestavljen iz navpične škatle, lopute, glavnega elementa, čistilnih loput in po potrebi temelja. Število delov se razlikuje glede na material, iz katerega je izdelana cev. Opečni dimnik vključuje vrat za povezavo s kuriščem peči, dvižni vod z drsnimi deli, naklon, inox oblogo, vidro, ki je podaljšek za stene cevi nad streho, in kovinsko kapo. Azbestno-cementne in jeklene možnosti so sestavljene iz cevi, pokrova, adapterjev, povezanih s kuriščem, izolacije in zunanje obloge, če je potrebno.
Najsodobnejši in najtrpežnejši se štejejo dimniški elementi iz trislojnih sendvič cevi ali iz keramike. Sestavljeni so iz že pripravljenih tovarniških delov, katerih velik izbor omogoča hitro ustvarjanje dizajna z zahtevanimi parametri. Glavni deli takšnih cevi so ravni ali rotacijski deli, čevlji, elementi za zbiranje kondenzata, adapterji, deflektorji in stožčasti deli. Sendvič cevi so izdelane iz dveh slojev kovinskih plošč, med katerimi je nameščena izolacija. Keramični analogi so sestavljeni iz ekspandiranega glinenega betona, standardne keramične škatle in izolacijskega materiala.
Osnovna pravila in koraki za namestitev dimnika skozi steno
Če želite namestiti standardni dimnik skozi steno, morate upoštevati glavna varnostna pravila in tehnike. Shema namestitve je lahko zunanja ali pa je del nameščen skozi leseno ali okvirno steno.

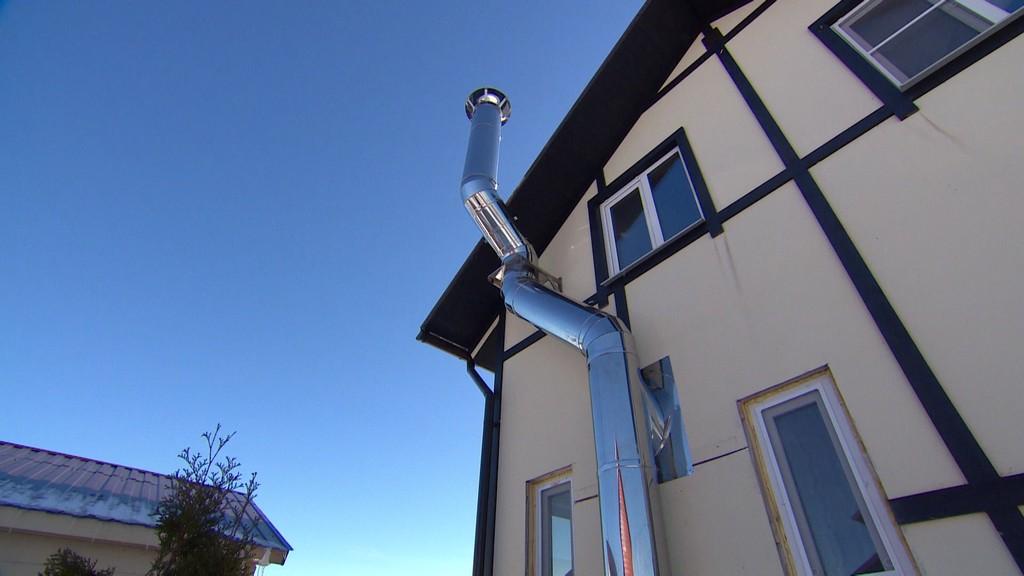

Ob zunanji steni
Pri tej namestitvi na glavne parametre dimnika vpliva kurilna naprava. Za uravnavanje nihanj dima boste morali ustvariti zavoje, katerih kolena povezav morajo vzdrževati želeni kot. Navojni elementi so medsebojno pritrjeni z volframovo elektrodo, nato so nameščeni lopute in posebna okna. Po potrebi se pregradni elementi vgradijo v odvodne dele, cevi ali prehode na zahtevani razdalji, da ne morejo priti v stik s steno cevi. Poleg tega boste morali namestiti stojalo za trojne dele; v ta namen uporabite cev s kvadratnim prerezom, pri čemer del pritrdite na steno z mozniki.Posebno pozornost je treba posvetiti razdalji med steno in dimnikom.

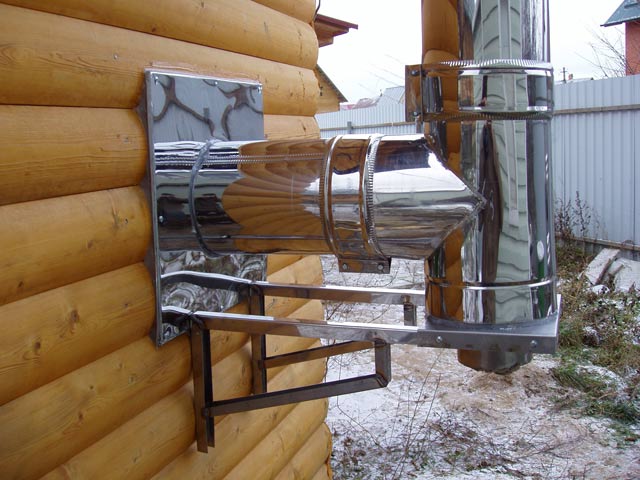

Izhod takšnega dimnika skozi steno se izvede s pomočjo cev iz nerjavečega jekla s toplotno izolacijo. Zahvaljujoč njim je naprava priključena na dimnik, po katerem se bodo T-cevi uporabljali kot odvodni deli za delce kondenzata, čiščenje in preverjanje strukturnih delov. Odtočne cevi ali revizijska okna so nameščena na dnu ali ob strani T-cev, ki so lahko neprekinjene, montažne ali polne. Za popolno namestitev dimnika se uporabljajo nosilci, v nekaterih primerih so morda potrebni pomožni pritrdilni elementi. Potrebni so, da je strukturni del odporen na obremenitve.
Zunanja stran dimnika vedno zahteva plast toplotne izolacije, cev je nameščena v zaščitni ovoj, ki je izdelan iz pocinkanega ali nerjavečega jekla ter drugih materialov, odpornih proti koroziji.
Skozi steno okvirja
Pogosto je treba v hišo namestiti peč z dimnikom skozi okvirno steno. Da bi dosegli želeni rezultat, je celotna konstrukcija obdelana z izolacijskimi materiali, na primer z žlindrnim betonom, mineralno volno ali izolacijo iz vlaken. Zgornji del cevi je ovit v aluminijasto folijo in pritrjen z vezmi in objemkami. Včasih so takoj nameščeni sendvič dimniki z izolacijskim elementom, katerega namestitev ne povzroča težav. Vključujejo dve cevi različnih premerov, majhna je vstavljena v večjo, izolacija pa se uporablja kot polnilo.

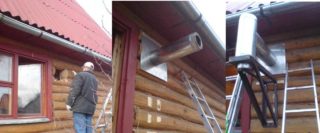

Skozi leseno steno
Za namestitev kaminskega dimnika skozi steno lesene stavbe boste morali dosledno upoštevati pravila glede požarne varnosti. Cev je prekrita z močnim okvirjem, ki je odporen proti ognju; lahko je iz opeke ali azbesta. Ta postopek pomaga preprečiti izsušitev lesa v območjih, ki mejijo na dimnik. Pogosto se pri vgradnji cevi v lesene zgradbe uporabljajo sistemi z dvema vezjema.
V idealnem primeru je treba izdelati shemo dimnika, kjer bi bila horizontalna povezovalna cev kratka. Struktura takšnega dimnika vključuje element, imenovan "vrata", ki pomaga nadzorovati proces vleke. Tako kot pri prejšnji vrsti izhodnih elementov je vrat pokrit s posebnim pokrovčkom. Deli cevi so pritrjeni na razdalji enega metra drug od drugega, kar ustvarja prehod dimnika skozi steno v leseni hiši.
Posebnosti in nianse povezave
Dimnik velja za najbolj zapleten del ogrevalnega sistema, saj bo od tega elementa odvisno življenje in zdravje lastnikov stavbe. Pri namestitvi je treba v celoti upoštevati vse pogoje predpisov, kar bo zagotovilo varnost in preprečilo morebitne težave.

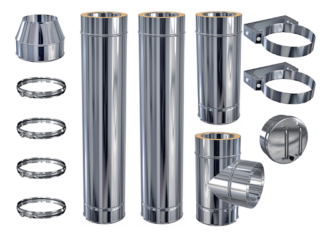

Montaža dimnika iz sendvič cevi
Če morate dimnik namestiti z lastnimi rokami, je v ta namen vredno uporabiti praktične, lahke in enostavne za namestitev sendvič cevi iz trdnih tovarniških delov. Glavna pomanjkljivost takšnih cevi je njihova visoka cena, vendar lahko lastniki tudi prihranijo denar, če jih namestijo sami. Brez težav z montažo lahko namestite varen dimnik in ga priključite na katerokoli kurilno napravo.Upoštevati je treba glavna pravila in zagotoviti:
- optimalna izbira in izračun premera cevi od znotraj, vključno z izračunom višine dimnika;
- vzdrževanje ustreznih razdalj od površine cevi do sten in drugih strukturnih elementov;
- popolna izolacija dimniškega kanala;
- optimalno tesnjenje, pravilna in zanesljiva pritrditev na stenske površine;
- obvezna namestitev posod za zbiranje kondenzata;

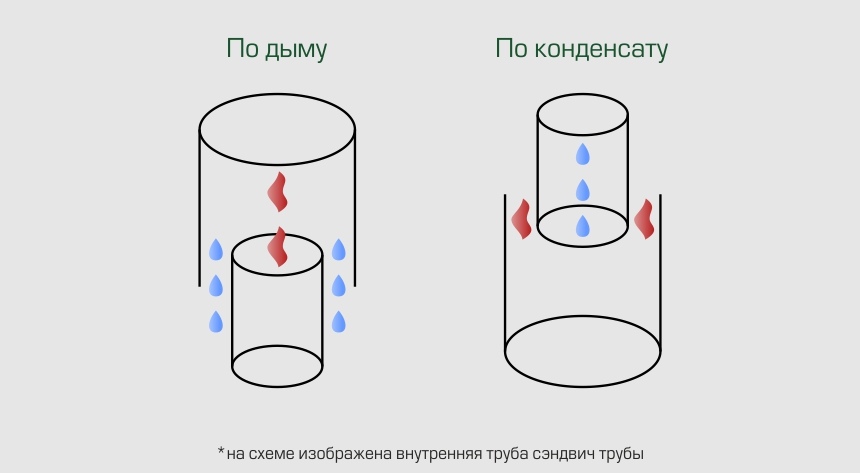

- montaža kondenznih delov ali uporaba posebnih modulov, ki se sestavljajo s kondenzom ali dimom.
Možno je namestiti dober dimnik z lastnimi rokami in ga izpeljati skozi steno ob upoštevanju pogojev regulativnih dokumentov. Kljub odsotnosti težav med namestitvijo to delo zahteva določene veščine.
Nasveti strokovnjakov
Ni priporočljivo zmanjšati premera dimniške odprtine; lahko povzroči zaustavitev ali zmanjšanje vleka. Dimniško cev je treba dvakrat letno očistiti saj, glavni del pa ledu, snega ali kondenza, zmrznjenega na njem.Sendvič cevi ne potrebujejo dodatne izolacije, razen za prehod skozi predelno steno ali steno. V ta namen je bolje uporabiti ognjevarno izolacijo in odpraviti uporabo steklene volne. Območje, kjer cev poteka skozi steno, je treba izolirati s keramično ali bazaltno volno, azbestom ali penastim vermikulitom. Uporaba azbesta ne povzroča težav v končni fazi, izdelek ne bo začel ustvarjati prahu ali sproščati nevarnih snovi.
Pri delu z lesenimi stenami se morate spomniti nevarnosti požara, zato je namestitev dimnikov v takšne zgradbe veliko težja v primerjavi z opečnimi. Pri napeljavi dimnika skozi leseno steno je treba strogo upoštevati razdaljo od cevi do stene, ki ne sme biti debelejša od 260 mm. Poleg tega morate poskrbeti za toplotnoizolacijski del in obdelati stene z zaviralci ognja. Pri vgradnji dimnika v takšno konstrukcijo boste morali izolirati površine sten v bližini monopipe in odvodne cevi iz generatorja toplote. Takšna izolacija se ustvari z gorljivimi materiali, kot so ploščice, omet, kamen ali kovinske plošče.
Stene stavb iz opeke, betona in gaziranega betona so veliko bolj odporne proti ognju. Vendar pa jih je treba izolirati na mestih, kjer potekajo cevi, preden jih izpeljemo na streho skozi luknjo do želenega dna, pri čemer mora biti razdalja od sten največ 130 mm.
