Dovodno in izpušno prezračevanje: princip delovanja, zasnova, izračun moči sistema

Prebivalci velikih mest želijo dihati čist zrak. In zunaj okna je prah in smrad avtomobilskih izpuhov, hlapi iz asfalta in industrijskih velikanov. Stanovanje ima štedilnik, pralni stroj, tla so prekrita s sintetičnimi preprogami z dolgim ​​dlakem. Vse to so viri škodljivih izpustov, ki jih dihamo. Obstaja preprost, čeprav drag način za rešitev problema - dovodno in izpušno prezračevanje za stanovanja in zasebne hiše.

Princip delovanja

Načelo delovanja dovodnega in izpušnega prezračevanja je preprosto in učinkovito. Izpušni zrak, nasičen s hlapi, prahom, rakotvornimi snovmi, neprijetnimi vonjavami in alergeni, se izvleče iz stanovanja.Hkrati se dovaja ulični zrak, prečiščen vseh možnih škodljivih snovi in ​​doseže prijetno temperaturo.

Prednosti dovodnega in izpušnega prezračevanja doma so očitne:

• Stanovanje ima čist zrak. Mimogrede, lastniki takšne opreme so praktično prikrajšani za brisanje prahu! Inštalacija odstrani do 97% vseh delcev, ki se naberejo na površinah miz in bifejev;
• Oprema je okolju prijazna, v ozračje ne oddaja nobenih škodljivih snovi;
• Prezračevanje stanovanja ustreza standardom požarne varnosti;
• Namestitev omogoča ustvarjanje idealne mikroklime v vašem domu, ne zahteva stalne pozornosti in se samodejno nadzoruje.

Preprosto in razumljivo načelo delovanja je omogočilo, da so dovodne in izpušne prezračevalne enote najbolj priljubljene med obstoječimi vrstami klimatske opreme.

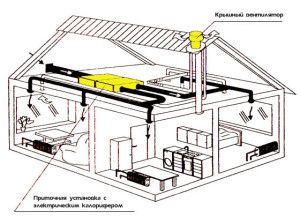

Naprava za dovod in izpušno prezračevanje

Vse dovodne in izpušne prezračevalne naprave za stanovanje ali hišo so razdeljene na dve vrsti:

• monoblok;
• stavljenje.

Monobloki so izdelani s tekočega traku popolnoma pripravljeni za uporabo. Samo sami povežite zračne kanale in prezračevalni sistem je pripravljen. Kompaktni monobloki zavzamejo zelo malo prostora in so posebej zasnovani za vgradnjo v stanovanja.

Montažne instalacije sestavljajo iz posameznih komponent neposredno v hiši. Značilnosti komponent za dovodno in izpušno prezračevanje se izračunajo, kot običajno, ob upoštevanju individualnih zahtev. Sistem tipkanja zagotavlja večjo funkcionalnost in zmožnosti avtomatizacije. Vendar imajo monobloki prednost zaradi svoje majhnosti. Vsaka naprava je opremljena s časovnikom, ki nastavi parametre mikroklime.Za velike pisarne in velike podeželske hiše je bolj priporočljiv prezračevalni sistem z zloženkami.

Iz česa je sestavljen sistem? Elemente smo razporedili po logičnem vrstnem redu: od dovoda zraka do njegovega dovoda v prostor:

• Rešetka za dovod zraka. Zunanje je pritrjen na vhodu v zračni kanal. Opremljen z mrežo ali rešetko za preprečevanje glodalcev in smeti;
• Kontrolni ventil. Blokira zračni kanal pred prodorom hladnega zraka. Lahko na električni ali mehanski pogon. Včasih je namesto ventila nameščen zaporni ventil z ročnim ali mehanskim krmiljenjem;
• Filtri. Nahaja se v zračnih kanalih. Dovodni in izpušni prezračevalni sistemi za stanovanja običajno uporabljajo grobe filtre, napolnjene s premogom;
• Grelnik zraka ali grelnik zraka. Ogreva dovodni zrak pred dovodom v prostore. Domači sistemi običajno uporabljajo električne grelnike. Vodna hladilna sredstva zavzamejo več prostora, so dražja in bolj zapletena;
• Uparjalnik. Služi za hlajenje zraka poleti. Delujejo na freon ali vodo z uporabo hladilnega sistema;
• ventilator Spodbuja gibanje zraka. Pravilen izračun dovodnega in izpušnega prezračevanja je v veliki meri odvisen od značilnosti ventilatorja;
• Zvočni absorber. Ko ventilator deluje, nastane občutno brnenje, ki ga zaduši dušilec;
• Zračni kanali. Cevi za transport zraka so lahko okrogle ali pravokotne, različnih debelin in iz različnih materialov, toge ali gibljive;
• Razdelilne rešetke in senčniki. Nameščen na izhodu v sobo. Zahvaljujoč njim zrak prodre v prostor ne v enem samem toku, temveč v prijetnih tankih tokovih;
• Avtomatizacija nadzoruje vso to opremo. Vsebuje minimalno regulacijo ogrevanja in hitrosti ventilatorja;
• Senzorji Zberite in posredujte podatke o mikroklimi v prostoru: temperatura zraka, vlažnost. Druga skupina senzorjev spremlja delovanje opreme;
• Rekuperator. Pomemben sestavni del dovodnega in izpušnega prezračevanja, čeprav ni obvezen. Omogoča prihranek do tretjine energije, porabljene za ogrevanje dovodnega zraka.

Specifikacije

Pri izbiri dovodne in izpušne enote za prezračevanje morate biti pozorni na naslednje tehnične značilnosti:

• Dimenzije naprave. Zelo pomembno za lastnike stanovanj z omejenim prostorom in nizko višino stropa;
• Informacije o napajanju. Večina naprav se napaja iz standardnega napajalnika 220 V/50 Hz;
• Teža naprave. Vnaprej je treba zagotoviti pritrdilne elemente;
• Nazivna moč ventilatorja. Moč dovodnega in izpušnega prezračevanja je ena od opredeljujočih karakteristik, merjena v vatih;
• Zmogljivost ventilatorja v kubičnih metrih na uro;
• Izhodna raven hrupa v decibelih. Čeprav sodobna oprema deluje precej tiho, ni slaba ideja, da se zanimate za te parametre. Navsezadnje se hišna dovodna in izpušna prezračevalna enota nahaja neposredno v stanovanju. Ni slabi indikatorji 24 - 38 dB;
• Stopnja filtracije zraka. Odvisno od vrste filtrov, G je dovolj za stanovanje;
• Razpoložljivost in vrsta toplotnega izmenjevalnika;
• Premer zračnega kanala;
• Razpoložljivost in moč ogrevanja in hlajenja zraka. Niso vse dovodne in izpušne prezračevalne enote opremljene z ogrevanjem in hlajenjem;
• Vrsta nadzornega sistema.

Poleg tehničnih značilnosti dovodnega in izpušnega prezračevanja je navedena lokacija namestitve: notranja ali zunanja, delovno temperaturno območje in način delovanja.

Za dovodno in odvodno prezračevanje z rekuperatorjem je določen izkoristek rekuperatorja, ki je v povprečju 90 %.

Proizvajalci

Dovodne in izpušne prezračevalne enote za stanovanja, vikende in srednje velike pisarne so na trgu zelo široko zastopane v najrazličnejših cenovnih razredih.

Tabela 1. Nekateri proizvajalci klimatskih naprav

Uporaba rekuperatorja

Dovodno in izpušno prezračevanje z rekuperatorjem je najboljše, kar danes ponuja trg. Rekuperator uporablja temperaturo notranjega zraka za ogrevanje dovodnega zunanjega zraka.

Obstajajo 3 vrste rekuperatorjev:

• rotacijski;
• lamelni;
• z vmesnim hladilnim sredstvom.

Čeprav je rotorska naprava učinkovitejša, se ploščni toplotni izmenjevalniki pogosteje uporabljajo v majhnih dovodnih in izpušnih prezračevalnih napravah. So bolj kompaktni in cenejši. Rotacijski izmenjevalniki toplote delujejo pri temperaturah -15 stopinj in manj, zato so primerni za zunanjo namestitev.

Izračun dovodne in izpušne opreme

Za pravilno izbiro morate poznati osnovne tehnične značilnosti dovodnega in izpušnega prezračevanja.

Definiranje uspešnosti

Izračunamo prostornino vsake servisirane sobe:

V=h*S,

Tukaj h - višina prostora, S - površina sobe.

Izračunamo stopnjo izmenjave zraka:

K=n*V,

Tukaj n — tabelna vrednost za stanovanjske prostore je 2.

Dobljeno vrednost K povečamo za 25-30% in izračunamo zmogljivost dovodnega in izpušnega prezračevanja.

Povprečne vrednosti uspešnosti so:

• za stanovanja - 100 - 500 kubičnih metrov na uro;
• za podeželske hiše - 1000 - 2000 kubičnih metrov na uro.

Določitev ogrevalne moči

W=0,36*O*T,

Tukaj O - prostornina prehajajočega zraka, Tz — povprečna zimska temperatura.

Določanje hladilne moči

Uporabljena je prejšnja formula, spremeni se le vrednost T - za poletje.

Določanje moči uparjalnika

W=h*S*u

Tukaj h - višina prostora, S - površina sobe, u — najmanjša vlažnost v bivalnem prostoru je 30.

Izračun premera kanala

Za izračun površine preseka prezračevalnih cevi v stanovanjski stavbi ali stanovanju lahko uporabite preprosta razmerja:

• za stanovanje ali zasebno hišo 1 m2. meter površine sobe 5,4 kvadratnih metrov. cm prečnega prereza cevi;
• za lope in garaže - 17,6 m2.

Izračun porabe električne energije

Vnaprej lahko načrtujete prihodnje stroške vzdrževanja oskrbe in izpušnega prezračevanja doma.

Sm=(∆Td *K*c*Pd*Ld+∆Tn*K*c*Pn*Ln)*Nd/1000,

Dolgo formulo je mogoče preprosto dešifrirati:

∆Td in ∆Tn - razlika med dnevno in nočno temperaturo, izračunana za vsak mesec posebej, vrednosti lahko pogledate na internetu, TO — instalacijska moč, z — toplotna kapaciteta zraka, konstantna vrednost 0,336, Ld in Ln — cena za kilovatno uro podnevi in ​​ponoči, Pd in Pn dolžina dneva in noči v urah, Nd - število dni v mesecu.

Z rekuperatorjem ali VAV sistemom lahko zmanjšate stroške energije. Ob tem se cena montaže v povprečju zviša za 20 %.

Dovodno in izpušno prezračevanje naredite sami

Če želite z lastnimi rokami sestaviti dovodno in izpušno prezračevanje za stanovanje, morate imeti ne le vodovodne veščine, ampak tudi teoretično znanje. Zato, preden naredite dovodno in izpušno prezračevanje v stanovanju, pretehtajte prednosti in slabosti, se posvetujte s strokovnjakom in šele nato se lotite dela. Z lastnimi rokami v stanovanju lahko sestavite povsem dostojno in delujoče dovodno in izpušno prezračevanje iz ločenih kompaktnih naprav.

Dotok zagotavlja kompaktna dovodna enota, odvod zraka pa izboljša odsesovalni ventilator, ki je nameščen v zračnem kanalu v kuhinji ali stranišču. Posledica tega je mehansko gnano prezračevanje. Prednosti predlagane sheme:

• nizki stroški;
• enostavna namestitev;
• ni potrebe po namestitvi zračnih kanalov;
• oprema je nameščena brez motenj dekorativnega zaključka stanovanja;
• Moč dovodnega in izpušnega prezračevanja je enostavno izračunati;
• Popravilo kombiniranega dovodnega in izpušnega prezračevalnega sistema bo stalo zelo malo.

In še malenkost: montažno prezračevanje na mehanski pogon bo nekoliko hrupno zaradi izpušnih ventilatorjev. Pri izbiri moči naprav je pomembno skrbno uravnotežiti dotok in odvod, sicer so možni prepih, nizek tlak in drugi neprijetni zdravstveni pojavi.

Lahko zavrnete uporabo mehanskega vleka na pokrovu. Namestite prisilni dotok, nato pa bo izpušni zrak "iztisnjen" skozi prezračevalne rešetke.

Rezultat je kombinirano prezračevanje z ogrevanjem, tiho delovanje in popolnoma avtomatizirano. In zdaj podrobna navodila o tem, kako narediti takšno prezračevanje v stanovanju.

Izbira opreme za dovod zraka

Obstajata dve vrsti klimatskih naprav:

• kompakten;
• univerzalni.

Kompaktni služijo samo eni sobi in so nameščeni na vratih ali steni. Kompaktna klimatska naprava deluje brez zračnih kanalov. Zrak vstopa vanj skozi luknjo v steni ali vratih, se filtrira, segreje in dovaja v prostor z zahtevano intenzivnostjo. Vsi parametri so nastavljeni ročno.

Univerzalne postavimo pod spuščen strop ali na zaprt balkon. Inštalacija bo služila celotnemu stanovanju, potrebno pa je vgraditi mrežo zračnih kanalov. To je glavna razlika od kompaktnega. Takšna oprema je bolj okorna in njena namestitev je težja. Vendar pa je povsem mogoče samostojno narediti dovodno in izpušno prezračevanje v stanovanju na podlagi univerzalne dovodne enote.

Pred začetkom kozmetičnih popravil načrtujte postavitev univerzalne klimatske naprave. Nato se zračni kanali zlahka skrijejo za dekorativnimi elementi.

Montaža klimatske naprave

Če izbira pade na univerzalno klimatsko napravo, je prva faza dela izbira lokacije zanjo in polaganje zračnih kanalov. Fleksibilne prezračevalne cevi so priročne, če pri namestitvi upoštevate številna pravila, bodo služile zelo učinkovito.

Izogibajte se zavojem, če to ni mogoče, jih naredite pod topim kotom. Dolžina zračnih kanalov mora biti čim krajša.

Napajalna enota je nameščena ob zunanji steni, najmanjše kompakte pa lahko obesite tudi na dno balkonskih vrat.

Napredek dela:

1. V steno (vrata) se izvrta luknja s premerom cca 10 cm (natančno glej navodila za napravo).
2. V luknjo vstavimo dovodno cev, predhodno ovito s toplotno izolacijo.
3. Na ulični strani pritrdimo rešetko.
4. Prezračevalno enoto obesimo od znotraj in jo pritrdimo na steno s samoreznimi vijaki ali mozniki.
5. Raztegnemo zračne kanale, če je izbrano univerzalno napajanje, priključimo napajalnik.

Prvi del dovodnega in izpušnega prezračevanja za stanovanje je že sestavljen z lastnimi rokami. Zdaj pa poskrbimo za odvajanje izpušnega zraka.

Izbira opreme za odvajanje zraka

Iz najbolj »onesnaženih« prostorov: kopalnice in kuhinje bomo odstranili zrak s pomočjo preizkušenega ventilatorja.

Izberite izpušne ventilatorje, opremljene s senzorji vlage in gibanja. Takšne naprave bolje opravljajo svoje delo z manj električne energije.

Namesto izpušne rešetke je nameščen ventilator. Priporočljivo je, da pokrov opremite s povratnim ventilom. Ta poceni naprava je plastična zavesa na vodoravni osi, pomaknjena navzgor. Ventil blokira pretok zraka iz prezračevalnega sistema in preprečuje povratni vlek.

Če je ventilator opremljen s senzorji, se električni tok dovaja neprekinjeno. Preprostejši modeli se napajajo iz stikala za luči ali se aktivirajo z ločenim gumbom. Druga možnost za kuhinjo je boljša.

Nemogoče je ne omeniti naprave, ki se običajno uporablja za odstranjevanje izpušnega zraka - kuhinjska napa. Učinkovitost nape je razložena z dejstvom, da ujame hlape in vonjave neposredno na območju, kjer se pojavijo. Pri izbiri bodite pozorni na naslednje parametre:

• tip (ravno, otok, kupola, vgrajen);
• dimenzije;
• princip delovanja (recirkulacija zraka ali izpuh);
• uspešnost;
• raven hrupa;
• način upravljanja (na dotik ali mehansko).

Tabela 2. Značilnosti nekaterih modelov kuhinjskih nap

Z vgradnjo izpušnih naprav dobite dovodno in izpušno prezračevanje z mehanskim pogonom in ogrevanjem.

Vzdrževanje in popravilo dovodnega in izpušnega sistema

Mehanska dovodna in izpušna prezračevalna enota je precej zapletena oprema, ki je sestavljena iz številnih komponent. Vsi morajo delovati usklajeno, če se to ne zgodi, je potrebno popraviti dovodno in izpušno prezračevanje. Poleg tega domači sistem zahteva servis, ki vključuje:

• razhroščevanje osnovnih parametrov;
• čiščenje filtrov in zračnih kanalov;
• spremljanje skladnosti s požarno varnostjo.

Če je oprema pokvarjena, močno odsvetujemo, da se popravila lotite sami. Monobloki morajo imeti garancijo. A tudi če je sistem montažen, dobavitelj (običajno on in monter) da garancijo na opremo in inštalacijska dela. Popravite dovodni in izpušni prezračevalni sistem le, če dobro poznate zadevo, ste sodelovali pri namestitvi in ​​imate lastno diagnostično opremo.

Video o domačem rekuperatorju za dovodno in izpušno prezračevanje:
