Kaj je testiranje vodnega tlaka in kako se izvaja?

Tlačni preizkus vodovodnih omrežij se izvaja z namenom preverjanja njihove funkcionalnosti in ugotavljanja šibkih točk. S pravočasnim odpravljanjem vseh težav boste zagotovili delovanje cevovoda in se izognili resnim poškodbam.

Potreba po hidravličnih preskusih

Operacija se izvaja na majhnem odseku voda, ki je izoliran od glavnega voda in podvržen testiranju s povečanim pritiskom, ki meji na kritično. V vejo se načrpa velika količina stisnjenega zraka ali pa se sproži vodni tok pod pritiskom. Če veja prestane ta test in ohrani svojo celovitost, se šteje za primerno za nadaljnjo uporabo. Preboj bo pokazal padec tlaka na manometru.

Naslednje je treba opraviti hidravlične preskuse:

• novonastale avtoceste;
• popravljena omrežja;
• plastični cevovodi po čiščenju;
• odseki cevi po zamenjavi poškodovanega odseka ali namestitvi spojke ali tee;
• vodovodne cevi v stanovanju po priključitvi vodomerov;
• ogrevalnih sistemov pred kurilno sezono.

Izvajajo se tlačni preizkusi vrtin, da se preveri, ali ni stika transportirane tekočine z zgornjimi plastmi vode v rudniku.To je potrebno za natančno določitev globine vnosa vode.

Priprava na postopek

Pred testiranjem je treba cevi pregledati glede očitnih napak in jih odpraviti. Prav tako boste morali odstraniti hladilno tekočino iz ogrevalnih sistemov.

Nadaljnji ukrepi so naslednji:

1. Izpiranje linije za odstranjevanje vodnega kamna, korozivnih in organskih tvorb.
2. Ocena stanja notranje površine cevi.
3. Vgradnja nepovratnega ventila in manometra, če sta priložena tlačni opremi.

Za zadrževanje delovne tekočine v omrežju je potreben protipovratni ventil.

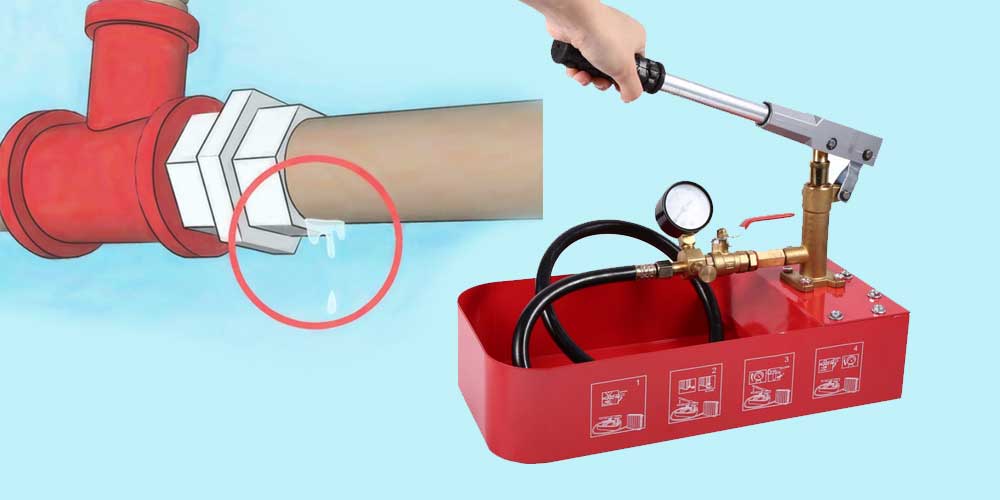

Pri pripravi na poseg je pomembna tudi pravilna izbira črpalke. Tlačna oprema z nizko močjo bo podaljšala čas testiranja, kar lahko privede do popačenih rezultatov.

Enote so ročne in električne. Ustreznega je treba izbrati glede na količine preizkušenih avtocest.

Za ustvarjanje tlaka v sistemu oskrbe z vodo v majhni zasebni hiši ali stanovanju zadostuje puhalo, ki črpa skozi sebe nekaj litrov na minuto. Delo na centralizirani vodovodni in ogrevalni mreži vključuje uporabo močnih obtočnih črpalk. Za testiranje zračnega tlaka lahko uporabite avtomobilski kompresor.

Delovni nalog

Tlačni preizkus domačega vodovoda lahko izvedete sami.

1. Zapečatite odsek črte, ki se preskuša. Če želite to narediti, zaprite zaporne ventile na koncu in začetku odseka.
2. Odklopite elemente sistema, ki niso zasnovani za preskusni tlak - varnostne ventile in druge armature, bojler, kotel, ekspanzijske posode.
3. Priključite tlačno opremo. Črpalka je priključena na pipo za toplo ali hladno vodo. V ogrevalnih omrežjih - do radiatorske pipe.
4. Skozi povratni ventil črpajte vodo ali zrak.
5. Tlak spremljajte z manometrom. Za cevi iz litega železa mora biti 1,5 atmosfere, za plastične izdelke brez tlaka - 1,5-2, za tlačne - 10-15. Pri preverjanju ogrevalnih omrežij v zasebnih domovih sta dovolj 2 atmosferi.
6. Izklopite merilnik tlaka in zabeležite primarno vrednost na merilni napravi ter pustite sistem 6–8 ur.

Po preteku kontrolnega časa je potrebno primerjati začetni indikator s trenutnim rezultatom. Če je prvi nižji, je težava z vodovodom.

Če je napeljava preizkušena s pretokom vode, je puščanje enostavno odkriti. Pri zračnem stiskanju so vsa povezovalna vozlišča prevlečena z milno raztopino. Na mestu puščanja se pojavijo mehurčki. Po odpravi napake se ponovno izvede testiranje.

SNiP in varnostni ukrepi

Tlačni preizkus cevovoda z vodo ali zrakom urejajo gradbeni predpisi:

• SNiP 3.05.01-85 je namenjen komunikacijskim omrežjem;
• SNiP 3.05.04-85 – zunanje avtoceste;
• SNiP 41-01-2003 - delovanje ogrevalnih in prezračevalnih sistemov.

Ti dokumenti navajajo postopek izvajanja hidravličnega preskušanja, določajo tehnološke diagrame tega postopka in varnostna pravila.

Najpomembnejša stvar je spremljanje odčitkov tlaka med testiranjem. Če so preveliki, se lahko deli avtoceste uničijo. Da bi se zavarovali pred tem, je vredno uporabiti stroj za stiskanje s posebnim omejevalnikom.

Skoraj vsak poseg v vodovodne in ogrevalne sisteme pomeni, da se po tem izvede tlačni preizkus. Omogočil vam bo prepoznavanje vseh šibkih točk, ki jih je nemogoče najti vizualno.
