Kako pravilno namestiti in priključiti površinsko črpalko na vodnjak

V plitvih vrtinah in v abesinskih "igelnih" vrtinah se uporablja tlačna oprema, ki je nameščena na površini. Čas delovanja vodovodnega sistema in učinkovitost zajema vode sta odvisna od tega, kako pravilno je priključena črpalna postaja.

Načelo delovanja tlačne opreme

Postaja, nameščena na površini, je zasnovana za dovajanje tekočine iz virov na majhnih globinah: do 8–9 metrov. Tlačne opreme ni treba potopiti v vodo.

Površinska črpalka deluje po tem principu:

1. Ekspanzijska posoda ali hidravlični akumulator, priključen na črpalko, je zaradi zasnove napolnjen z vodo do nastavljene ravni.
2. Avtomatika izklopi črpalko, ko tekočina doseže določeno točko. Vnos vode se ustavi.
3. Ko nivo tekočine v akumulatorju pade, avtomatika vklopi črpalko in ta napolni hidravlični akumulator.

Načelo delovanja temelji na dejstvu, da se v delu sesalne cevi, ki ni spuščen v tekočino, ustvari vakuum. Voda se dviga skozi vod zaradi razlik v tlaku med njegovimi konci.

Namestitev same instalacije ni težavna.Če želite to narediti, morate samo natančno preučiti priloženi priročnik in povezati dele med seboj. Shema namestitve na želenem mestu in povezava z vodnjakom je bolj zapletena.

Izbira črpalke in mesta namestitve

Pri izbiri ustrezne tlačne opreme se morate osredotočiti na naslednje značilnosti:

• Učinkovitost. Za zalivanje vrta zadostuje črpalka z izkoristkom približno kubičnega metra na uro, za vodovodni sistem doma pa boste morali narediti izračune, pri čemer boste upoštevali število ljudi, ki živijo v njem, in število točke za vnos vode. Štiričlanska družina mora kupiti črpalko z vsaj tremi kubičnimi metri na uro.
• Globina dovoda vode. Upoštevajo se dolžina cevi, njihova navpična ali vodoravna lokacija in velikost vira oskrbe z vodo.
• Tlak pretoka vode na zadnji točki dovoda vode, ki je čim dlje od črpalke. Vrednost mora biti dovolj velika. Indikator tlaka je običajno naveden v priloženi dokumentaciji za opremo in se meri v atmosferah in barih. Vrednost lahko najdete tako, da seštejete vse razdalje, ki jih bo prepotovala tekočina. Vsakih 10 m se zmanjša za eno atmosfero.
• Napetost v električnem omrežju. Tudi ta indikator ni pomemben, saj vpliva na delovanje črpalne postaje. Če napetost pade, črpalka preprosto nima dovolj moči, da bi zagotovila potrebno količino vode za celotno hišo.

Površinska črpalka se poleg oskrbe koče z vodo lahko uporablja tudi za zalivanje zelenjavnega vrta ali za črpanje vode iz kleti, kar je pomembno za območja, kjer so pogoste spomladanske poplave.Za postavitev avtonomnega sistema oskrbe z vodo morate kupiti črpalko z večjo močjo kot za običajno zalivanje rastlinjaka.

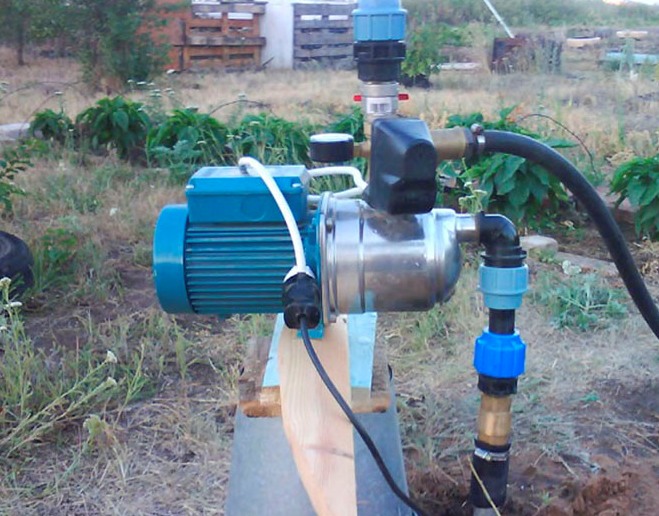

Namestitev površinskih črpalk se vedno izvaja na kopnem, saj vlaga ne sme vstopiti v telo naprave. V idealnem primeru bi morala biti električna črpalka nameščena čim bližje viru oskrbe z vodo. Prepovedana je namestitev v prostore z visoko koncentracijo vlage, nizko temperaturo, slabo prezračenostjo in izpostavljenost atmosferskim vplivom.

Prostora mora biti dovolj ne le za črpalno postajo, ampak tudi za namestitev, vzdrževanje in popravila. V kleti je mogoče namestiti tlačno opremo, vendar to ne bo preprečilo stalnega hrupa.

Za montažo enote so poleg vodnjaka postavljene majhne zgradbe ali pa so v tleh nameščene kesone - izolirane konstrukcije iz betona, plastike ali kovine. Slednji so nameščeni pod zmrziščem tal.

Če je vodnjak velikih betonskih obročev točka za dovod vode, lahko črpalko namestite neposredno vanj. Ni potrebe po izkopih, potrebujete močan splav majhne velikosti, vendar tako, da lahko prenese težo črpalke, ki je pritrjena nanj. Konstrukcija se spusti neposredno na vodno gladino. Pomanjkljivost te metode je, da bo treba tlačno napravo občasno odstraniti, da prilagodite tlak.

Faze namestitve

Za pravilno namestitev površinske črpalke na vodnjak za oskrbo z vodo potrebujete poleg same električne črpalke še hidravlični akumulator, avtomatski zagon in zaustavitev, tlačno stikalo in manometer, pa tudi mrežasti filtrirni element in ne- povratni ventil.Dodatne elemente lahko izberete sami ali kupite celotno montažo. Za vhod in izhod so potrebni tudi armaturni elementi in odseki cevi s prečnim prerezom 32 ali 25 mm.

Cevi se kupijo tako, da je vsaj 30 cm spodnjega dela pod vodno gladino. Skupna velikost ne sme biti večja od navedene v navodilih za enoto.

Na mestu namestitve tlačne opreme je treba zgraditi zanesljiv podstavek ali okovje, na katerega je togo pritrjen okvir enote. Imeti mora pritrdilne luknje ali noge. Za zmanjšanje vibracij in hrupa je pod napravo nameščena gumijasta podloga.

Namestitev površinske črpalke na vodnjak poteka po naslednji tehnologiji:

1. Odrežemo kos polietilenske cevi zahtevane dolžine.
2. Na enem koncu cevnega dela je nameščena spojka iz medenine ali plastike z notranjim navojem, nastavkom in nepovratnim ventilom.
3. Poleg tega je sistem opremljen z mrežastim filtrom za grobo čiščenje.
4. Na nasprotni strani je cev opremljena s spojko in povezana z dovodom postaje. Pogosto imajo vhodi notranji navoj; zatesnjen je s trakom FUM ali vodovodnim lanom.

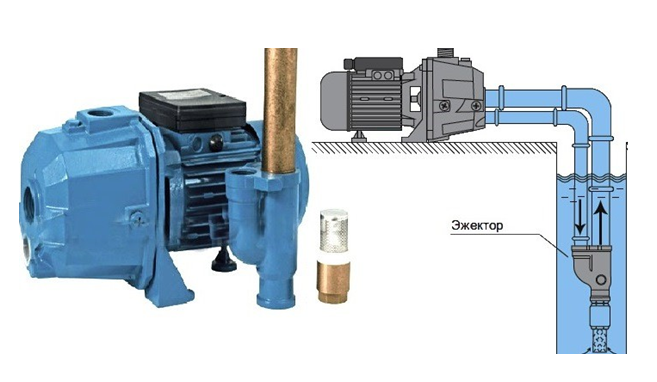

Pri modelih z ejektorjem je potrebna namestitev cevi za recirkulacijski sistem.

Tehnologija povezovanja

Pred priključitvijo površinske črpalke na vir obvezno preverite skupno dolžino navpičnih in vodoravnih dovodnih cevi. Ne sme biti večji od velikosti, ki je navedena v priloženi dokumentaciji naprave.

Povezava je izvedena po naslednji shemi:

1. Povežite izhod črpalke z dovodom vode skozi zaporni ventil. Potrebovali boste tudi enojno koleno ali T, odvisno od števila priključkov.
2. Vtič priključite v električno vtičnico 220 V/50 Hz.
3. Posebno luknjo na ohišju postaje, ki se nahaja v bližini črpalke, napolnite z vodo v skladu s priporočili proizvajalca.
4. Izvedite testni zagon enote in počakajte, da se samodejno zaustavi.
5. Preverite odčitke v hidravličnem rezervoarju z manometrom in jih primerjajte s podatki v tehničnem listu naprave. Če se vrednosti ne ujemajo, prilagodite tlačno stikalo.

Po polnjenju akumulatorja morate odpreti pipe, preveriti tlak in splošno delovanje vodovodnih in vodovodnih napeljav.

Kljub dejstvu, da je pri povezovanju opreme za površinski tlak nekaj težav, bo skrbno branje navodil proizvajalca in upoštevanje nasvetov strokovnjakov omogočilo to nalogo tudi začetniku.
