Cevovodi so poseben sistem struktur, namenjen transportu, predelavi in odlaganju snovi v različnih agregatnih stanjih: plinastih, tekočih in trdnih. Vsa oprema je razdeljena na različne vrste in kategorije, ki imajo posamezne tehnične lastnosti in omejitve.
Namen cevovodov in njihove značilnosti
Cevovodi za paro in toplo vodo so namenjeni ogrevanju stavb, skladišč in proizvodnih prostorov. Najpogostejši material za izdelavo cevnega sistema je jeklo, vendar so na voljo tudi drugi materiali.
Medij, ki se prenaša po teh ceveh, ima običajno temperaturo nad 100 stopinj. Parameter nadtlaka v cevovodni komunikaciji doseže 1,6 MPa. Novi predmeti so izdelani iz jekla, saj ima material visoko odpornost na mehanske obremenitve, je zanesljiv pri uporabi in vzdržljiv.Za izboljšanje tehničnih lastnosti so materiali izpostavljeni toplotni obdelavi. Ta manipulacija zmanjša tveganje vodnega udara. Projektna dokumentacija navaja uporabljen način toplotne obdelave.
Vendar se toplotna obdelava ne izvaja v vseh primerih. Izjeme nastanejo zaradi naslednjih razlogov:
- V fazi proizvodnje cevi in delov so doseženi zahtevani tehnični parametri.
- V fazi izdelave je bila cev toplotno obdelana z vročim oblikovanjem.
Vodni udar je izredna situacija, ki jo spremlja znižanje tlaka v sistemu, kar vodi do uhajanja pare in plina. Zato morajo tehnične lastnosti ustrezati standardom.
Kategorije cevovodov za paro in toplo vodo, vrste ogrevalnih omrežij
- Cevovodi za toplo vodo (povratni in dovodni) - imajo najvišjo dovoljeno temperaturo oziroma tlak glede na teren in vrsto črpališča.
- Za sistem, ki dovaja paro iz kotlov z uporabo obratovalnih parametrov, se izračunata temperatura in tlak medija na izhodu.
- Za vodovodni sistem, ki vodi napajalno vodo po visokotlačnem odzračevalniku, se nazivni tlak upošteva na podlagi tehničnih parametrov.
- Za parne komunikacije, ki jih poganjajo turbine, sta pomembna tlak pri temperaturi v prostem teku in protitlak.
- Za cevovodni sistem, ki prenaša paro iz redukcijsko-hladilnih in redukcijskih enot, se upoštevata temperatura in tlak medija.
Obstajajo tudi izjeme, kjer je neupoštevanje pravil sprejemljivo, vendar zahtevajo jasno obrazložitev odstopanja od zakonov.

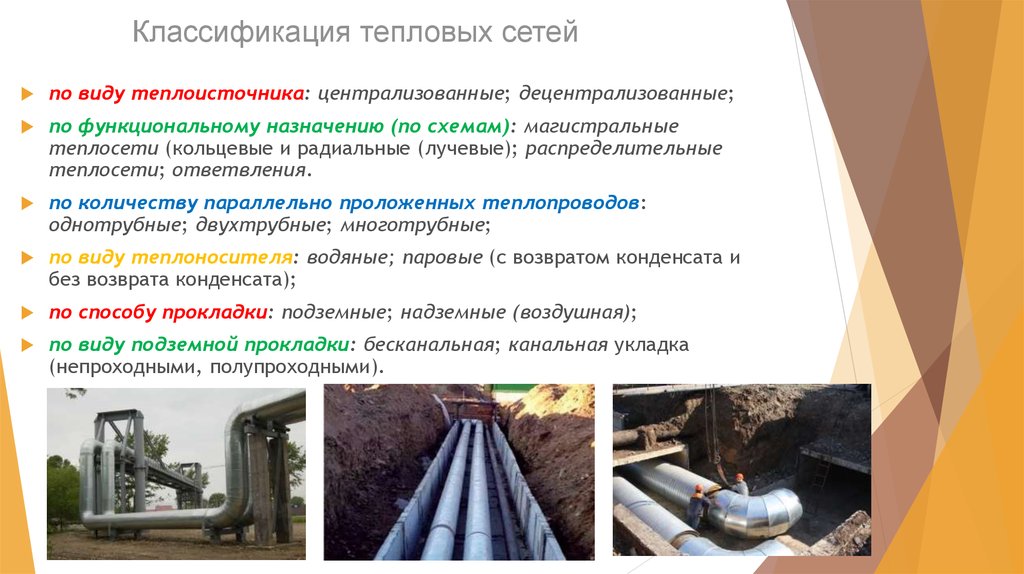

Razvrstitev ogrevalnih omrežij
Delitev ogrevalnih omrežij se izvaja glede na naslednje dejavnike:
- oblikovanje, razpoložljivost diagrama;
- vir toplote;
- vrsta tesnila;
- delovno okolje.
Odvisno od vira toplote:
- decentralizirano (avtonomne kotlovnice);
- centralizirano (napaja jedrska ali termoelektrarna).
Strukture, ki prenašajo vroče medije, imajo eno posebno lastnost - jasno število cevi v celotnem cevovodnem sistemu. To je posledica dejstva, da mora imeti struktura poleg premikanja delovnega medija tudi odtok.
Parovod ima zapleten sistem delovanja in s tem zasnovo. To je posledica dejstva, da delovno okolje doseže temperaturo, ki presega dovoljeno temperaturo vode. Zaradi močnega segrevanja, če konstrukcija ni pravilno zasnovana, je možna deformacija cevi. Upošteva se tudi nastajanje kondenzata na stenah cevi in delov.
Glede na načelo polaganja ogrevalnih omrežij obstajajo:
- pod zemljo (skrito);
- nadzemno (odprto).
Odprti cevovodni sistemi se praviloma izvajajo v pogojih, ko je potrebno zaščititi komunikacije pred premikajočimi se (potresno aktivnimi) podzemnimi tlemi, pa tudi v gosto pozidanih območjih.

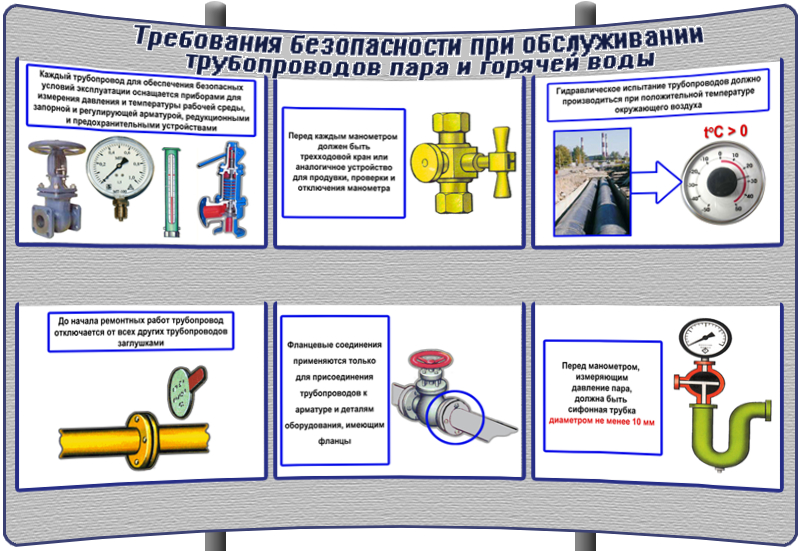

Pravila za načrtovanje in varno delovanje cevi za paro in toplo vodo
- teža cevovoda;
- dopustni temperaturni pogoji;
- vrednost delovnega in dovoljenega tlaka;
- širjenje kovin pod vplivom visokih temperatur.
Na podlagi pridobljenih podatkov strokovnjaki izračunajo življenjsko dobo cevovoda in jo zabeležijo v potni list. Cevovod mora biti zasnovan tako, da sta nadzor in redni zdravstveni pregledi enostavni. Elementi cevovoda so varjeni.
Prirobnični in navojni priključki se uporabljajo, če so deli opremljeni s prirobnicami. Upoštevati je treba tudi, da so deli cevovoda predhodno obdelani s sredstvom, ki preprečuje korozijske procese. Vse prostore, kjer je temperatura nad 55 stopinj, je treba izolirati.
Skrita namestitev
Pri polaganju cevovoda v polprehodni jarek je treba upoštevati, da mora biti njegova višina najmanj 1,5 metra, najmanjši dovoljeni razmik med izoliranimi cevmi pa je približno 60 cm.
Območja vgradnje zaporne armature so nameščena v zadebeljenih delih predora zaradi rednega pregleda in odpravljanja okvar.

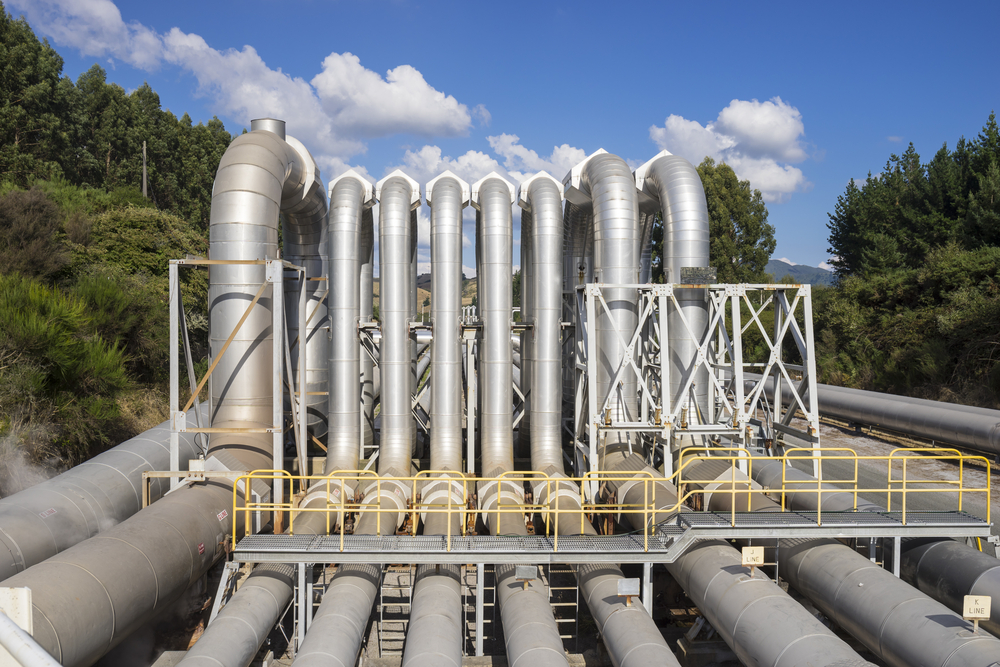

Prizemna metoda polaganja komunikacij
Če se izvede odprta namestitev cevovoda, skozi katerega se bo premikala tekočina in para z visokimi temperaturami, morate strogo upoštevati pravila, predpisana v SNiP. Zemeljska montaža za razliko od skrite inštalacije omogoča skupno montažo različnih vrst komunikacijskih omrežij.
Najpogosteje so nadzemni cevovodi nameščeni na ozemlju industrijskih podjetij. Uporabljajo se le v primerih, ko komunikacije ni mogoče izvajati na prikrit način.
Namestitev na tla se izvede v naslednjih primerih:
- Geografsko se mesto nahaja v permafrostu;
- visoka stopnja stagnacije podzemne vode;
- potresna dejavnost.
Odprta metoda vgradnje ima pomembno prednost v primerjavi s podzemno vgradnjo - prihranki pri finančnih stroških so praviloma 40% manjši.
