Simboli za oskrbo z vodo in kanalizacijo na risbah morajo biti navedeni pri načrtovanju ne le večnadstropnih stanovanjskih kompleksov, temveč tudi majhnih struktur. Ne glede na značilnosti strukture se vedno uporabljajo posebni simboli. Ureja jih GOST; so stalni in jih ni mogoče spremeniti. OU se uporabljajo tudi v računalniških programih, ki ustvarjajo risbe.
Zakaj je dizajn pomemben?
Inženirji opremljajo stanovanjske objekte s sistemi za hladno in toplo oskrbo, ogrevanje, odtoke, kanalizacijo, smetišča itd. Da bi zagotovili, da vse komunikacije delujejo brez napak, je verjetnost napačnih inženirskih izračunov zmanjšana z analizo in odpravo napak pri načrtovanju. Da bi lahko okvare hitro prepoznali in odpravili, je treba vse skrbno načrtovati.
Najpomembnejše komunikacije v prostoru so sistemi za oskrbo z vodo in odvodnjavanje. Zasnova mora biti premišljena v skladu s predhodno razvitim načrtom in izvedena v risbi. Le če je projekt pravilno izdelan in upoštevane vse zahteve, je mogoče zgraditi objekt, primeren za bivanje ali delo.
Kanalizacijsko omrežje je potrebno v vseh prostorih in zgradbah za odvajanje odpadnih snovi in tekočin. Te mase ponavadi oddajajo intenzivne neprijetne vonjave, zato se pri izdelavi projekta upoštevajo vsa pravila za izboljšanje stanovanjskih zgradb, higienski standardi itd. Skozi omrežje kanalizacijskih cevi teče veliko staljene vode, fekalij in drugih gospodinjskih odpadkov. Vse to kaže na velike obremenitve komunikacij, zato morajo biti pravilno načrtovane in nameščene ter zanesljive. Vendar nihče ni imun pred višjo silo, zato je omrežje zasnovano tako, da je okvaro mogoče hitro diagnosticirati in popraviti.
Drenažni sistem zagotavlja udobno bivanje ne le v velikih, ampak tudi v majhnih zasebnih hišah. Njegova glavna naloga je odvajanje odpadne vode v posebne rezervoarje. Pomembno je, da pri vgradnji ne pride do napak, sicer odpadna voda prodre v zemljo, kar vodi do epidemij. Vodovodno omrežje ima tudi svoja individualna pravila in predpise.
Praviloma se komunikacijski sistemi načrtujejo pred začetkom gradnje objektov. V teh primerih se oblikujejo notranji cevovodi, ki se nahajajo pod zemljo. Včasih je v dokončani hiši potrebno namestiti drenažni sistem. Komunikacije so nameščene v bližini struktur, zato se imenujejo zunanje. Rešitev problema je v vsakem primeru individualna in temu primerno tudi oblikovanje. Postopek je težak in mukotrpen, zato je bolje, da se za risbe in projekte obrnete na strokovnjaka.
Veliko je samooklicanih »strokovnjakov«, ki ne prepoznajo simbolov na vodovodni shemi.Zato ne morete prihraniti denarja, bolje je, da se obrnete na zaupanja vredne ljudi.
Značilnosti podobe simbolov na risbah
Kanalizacijska omrežja in vodovod so shematsko prikazani s posebnimi geometrijskimi simboli in alfanumeričnimi oznakami, črte pa so tudi sestavni del risbe. Simboli niso pojasnjeni in izjeme so dovoljene le, če to zahtevajo industrijski standardi.
Skupaj se za ustvarjanje risb uporablja vsaj 70 posebnih znakov. Inženirji pri izdelavi shematskih skic uporabljajo več vrst črt, ki se uporabljajo pri risanju: ravne, pikčaste in pikčaste črte. V resnici predstavljajo cevovode za padavinske, kanalizacijske in odpadne vode. Krožne oznake s prisotnostjo določene črke kažejo na prisotnost lovilca umazanije, plinov in maščobe itd. V središču kroga je črka, po kateri je lažje razumeti, o kateri delovni enoti govorimo. Krog brez črke v notranjosti označuje prisotnost greznice na tem mestu.

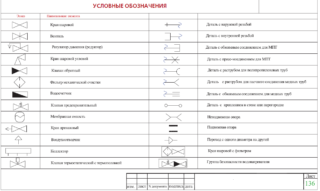

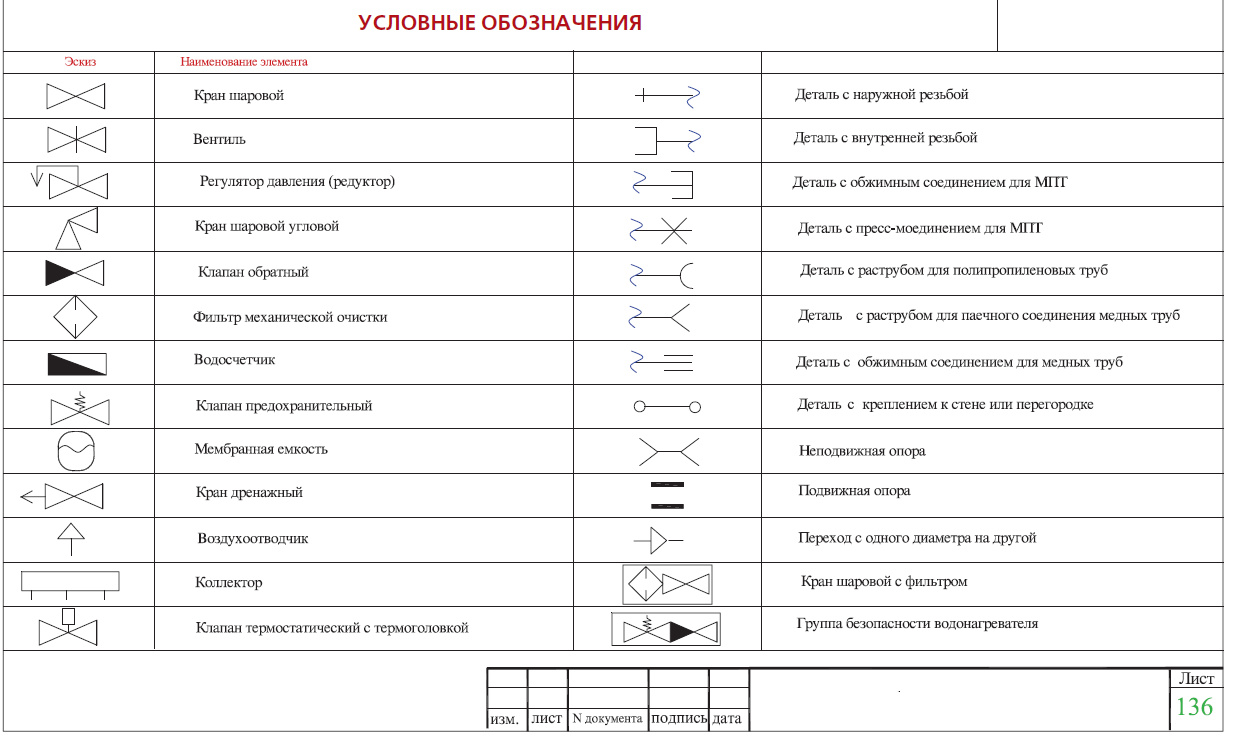

Obstajajo posebni simboli, ki označujejo vodovodne elemente. V skladu s standardi GOST risba prikazuje stranišča z različnimi vrstami splakovanja, tuš kabine, opremljene z gibljivo cevjo, ali kadi. Za vsak posamezen primer obstaja svoj element, ki ga ni mogoče spremeniti.

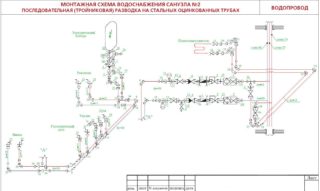

Projekt namenja posebno pozornost načrtu ožičenja.Risbe beležijo največjo količino informacij, ki jih je treba uporabiti med gradnjo, na primer podatke tabele za vodnjake, vodnjake, posebne značilnosti projekta itd.

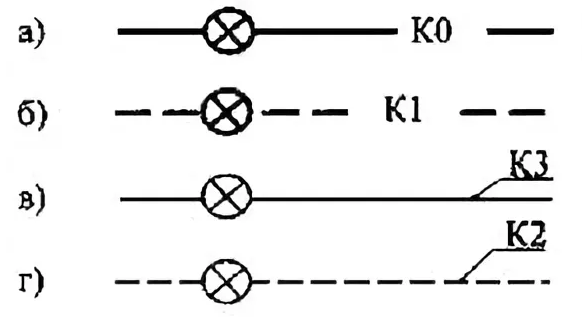

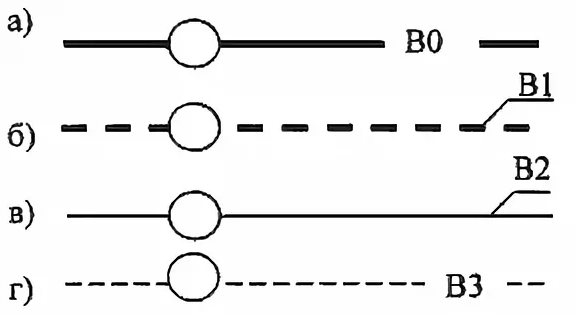

Vodovodno omrežje je označeno s simbolom "B". Oznaka vodovoda je B0, cevi namenjene čisti vodi so B1. Simbol B4 - voda za industrijske potrebe, ki se praviloma izvajajo v proizvodnih obratih različnih velikosti. Kanalizacijske cevi se začnejo s črko "K". Na primer, K1 je hišni drenažni sistem, K2 se uporablja za prikaz odtoka deževnice. V industrijskih podjetjih je drenažno omrežje prikazano kot K3.
Značilnosti grafičnih slik na diagramu
- tehnične značilnosti in strukturne značilnosti;
- lega in geografske lastnosti območja;
- število struktur, na katere je treba povezati komunikacije;
- od kod prihajajo odpadki.
Obstaja veliko odtenkov, zato se v začetni fazi projekt razvije shematično in šele po vseh odobritvah se začne pravilno izvajati.

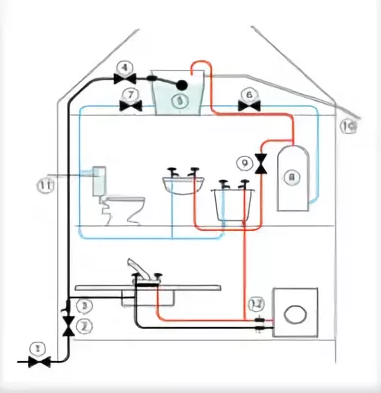

S pomočjo simbolov inženir zabeleži mesta vhoda in izhoda komunikacij ter lokacijo vodovoda. Glede na vrsto strukture so risbe lahko razširjene ali kompaktne. Če je projekt izdelan pred začetkom gradnje, se lahko vsi komunikacijski objekti postavijo blizu drug drugega, kar poenostavi ne le postopek namestitve, temveč tudi vzdrževanje in popravila v prihodnosti.
Ko gre za vgradnjo komunikacijskih sistemov v že obnovljeno hišo, je veliko ovir, zaradi katerih morajo biti komunikacijska omrežja postavljena daleč druga od druge. To mora biti dokumentirano v projektni dokumentaciji.
