Črpalnice so naprave z zemeljsko črpalko, ki črpajo vodo iz vrtin in vodnjakov v zasebnih gospodinjstvih in dačah z ustvarjanjem vakuumskega območja. Od potopnih črpalk se razlikujejo po tem, da vzdržujejo stalen tlak v vodovodnem omrežju. Za 24-urno neprekinjeno delovanje postaje je potrebno pravilno priključiti. Če ravnate dosledno, lahko to storite sami, ne da bi poklicali strokovnjake.
Izbira lokacije in diagram namestitve
Preden priključite črpalno postajo na vodnjak in domačo oskrbo z vodo z lastnimi rokami, morate določiti kraj, kjer bo nameščena oprema:
- klet ali pod;
- keson - jama z izolacijo in hidroizolacijo, ki se nahaja pod nivojem zmrzovanja tal;
- polica v vodnjaku.
Shema namestitve je odvisna od tega, ali je ejektor vgrajen v aparat ali pa je oddaljen in bo spuščen v vodnjak. V prvem primeru bo potreben keson, saj lahko takšna postaja dvigne vodo samo z globine devet metrov. Naprave z daljinskim ejektorskim elementom so nameščene, če je globina dovoda vode velika - do 50 m.Nato se ejektor namesti v niz vrtine. Nanj sta priključeni dve gibljivi cevi črpalne naprave - tlačna in sesalna.
V skladu s prvim tekočina vstopi v ejektor in tvori vakuumsko območje v sesalnem predelu; v skladu z drugim se tok vode iz jaška dvigne na vrh. Posebnost takšnih naprav je njihova nizka raven hrupa in možnost namestitve na razdalji od vodnjaka.
Prav tako je treba napravo namestiti v jamo na poletni koči, da je med odsotnostjo lastnikov ne ukradejo. Lahko ga postavite na polico v vodnjaku, vendar boste zaradi varnosti potrebovali močan kovinski pokrov, ki bo zaprt z močno ključavnico.
Najbolj zanesljivo je namestiti postajo za oskrbo z vodo v kleti, podtalnici ali shrambi zasebne hiše. Glavna pomanjkljivost je hrup zaradi njegovega delovanja. Za zmanjšanje ravni hrupa je namestitev nameščena na debelo gumijasto tesnilo, vendar absolutne zvočne izolacije ni mogoče doseči.
Pri urejanju postaje morate upoštevati tudi:
- brez stika ohišja opreme s stenami;
- prost dostop za popravila in preventivne preglede;
- zagotavljanje stalne oskrbe z vodo iz vira.
Če se vodovod uporablja vse leto, je treba razmisliti o zaščiti pred zmrzovanjem. Če želite to narediti, izkopljemo raven jarek od vodnjaka ali kesona do temeljev stavbe, nato pa vanj položimo cevi.
Cevovod mora biti položen pod zmrziščem tal. Poleg tega pri urejanju jarka upoštevajte naklon proti dovodu tekočine za odvajanje preostale vode v glavnem med konzerviranjem.Če so podzemni viri blizu, so cevi nameščene nad njihovo kritično raven. Glavni vod mora biti izoliran ali opremljen z grelnim kablom.
Elektromotor črpalne postaje je precej močan, zato je vredno namestiti ločen vod za oskrbo z električno energijo, zagotoviti ozemljitev in namestiti stabilizator napetosti.

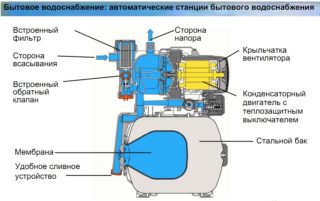

Glavni elementi črpalne postaje
Zahvaljujoč delovanju napeljave je mogoče vodovodno vezje namestiti z največjim številom vej, kar bo močno olajšalo priključitev gospodinjskih aparatov nanj.
Strukturno lahko namestitveni paket vključuje naslednje komponente:
- centrifugalna črpalka;
- hidravlični rezervoar;
- sistem za dovod vode z nepovratnim ventilom;
- električni motor;
- manometer;
- tlačno stikalo.
V sodobnih instalacijah sta zadnja dva elementa vključena v avtomatsko enoto. S tem se razširijo zmogljivosti postaje. Poleg preklopa električnih tokokrogov, ko se odzove na povečanje ali zmanjšanje tlaka, avtomatska enota samodejno izklopi enoto, če obstaja nevarnost suhega teka.
Povezava z vodnim virom in domačim omrežjem
Montaža in priključitev črpalne postaje na vodnjak in vodovodni sistem z lastnimi rokami poteka v naslednjem zaporedju:
- Namestitev enote za dovod vode. Če želite to narediti, na zunanjo stran cevi vodnjaka priključite filtrirni element iz kovinske mreže in nepovratni ventil, ki je potreben za stabilno polnjenje cevovoda z vodo. Zavarujte ga z zunanjo navojno spojko.
- Montaža hidravličnega rezervoarja in krmilne enote z nastavkom s petimi priključki.
- Priključitev razdelilnih točk vode na hidravlični akumulator preko razdelilnega razdelilnika.
Ko se porabniki zaženejo, voda začne teči iz hidravličnega akumulatorja in se porablja, dokler se tlak ne zniža na minimalno mejo. Nato se črpalka vklopi in rezervoar se ponovno napolni z vodo.
Pri montaži instalacijskih elementov na površini je treba upoštevati, da so vse priključene naprave montirane s pomočjo nepovratnih ventilov ali krogelnih ventilov z ameriškim priključkom. To je potrebno za enostavno zaustavitev med popravili.
Vnaprej bi morali skrbeti za možnost preliva iz glavnega. Da bi to naredili, se v vodovodnem omrežju naredi veja z namestitvijo tee z zapornim ventilom, ki je nanj priključen.
Zagon in preverjanje namestitve
Napravo je treba pred uporabo preizkusiti. Pred zagonom napolnite delovni del sistema s tekočino. Od odprtine za polnjenje na vrhu črpalke boste morali odviti čep ali uporabiti poseben lijak. Po polnjenju delovnega prostora se čep namesti.
Sledi priklop instalacije na električno omrežje za nemoten zagon ter preverjanje tlaka in avtomatike. Najprej bo zrak prišel ven skupaj s tekočino - odstranijo se zračni žepi, ki so nastali pri polnjenju črpalne enote.
Enakomeren tok brez mehurčkov pomeni, da je sistem prešel v način delovanja - lahko ga uporabljate.
Največ tri minute po začetku namestitve mora priteči voda iz iztoka tlačnega voda ali odprtega mešalnika. Če ne pride, se postaja izklopi, sistemu se doda tekočina in nato enota ponovno priključi. Po uspešnem zagonu se oprema "uteče", nato pa se prilagodijo nastavitve tlačnega stikala in hidravličnega rezervoarja.
Po namestitvi črpalne postaje na vodnjak z lastnimi rokami je treba opremo redno pregledovati. Potrebno je stalno spremljati stanje grobega filtrskega elementa in ga po potrebi očistiti. Umazan filter bo povzročil zmanjšanje učinkovitosti postaje in pretok vode v sunkih. Če je filtrirna naprava popolnoma zamašena, začne črpalka delovati v prostem teku, zaradi česar se enota izklopi. Pogostost čiščenja filtra je odvisna od količine onesnaževal v vodi.
S pravilno montažo in namestitvijo bo črpalna postaja delovala brez prekinitev in vzdrževala stalen tlak v avtonomnem sistemu oskrbe z vodo.
