Vse o vrstah, montaži in priključitvi glavnikov za dovod vode v kolektorje

Glavnik je razdelilna naprava, ki se uporablja pri vgradnji ogrevalnih sistemov, oskrbi z vodo in pri povezovanju ogrevanih tal. Zasnova glavnika omogoča enakomerno porazdelitev toplotnega toka po celotni površini prostora. Oglejmo si podrobneje, zakaj je glavnik potreben v sistemu oskrbe z vodo, kako ga izbrati in namestiti.

Namen glavnika

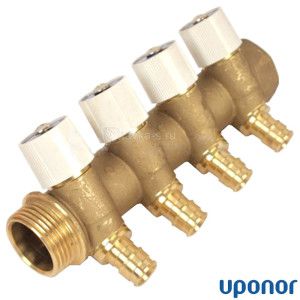

medeninasti glavnik za dovod vode
medeninasti glavnik za dovod vode

Pri polaganju vodovodnih cevi v starih hišah je bilo uporabljeno glavno načelo. Cevi so bile priključene na glavno vejo ena za drugo, zato prebivalci starega stanovanjskega sklada še vedno trpijo zaradi neenakomerne porazdelitve tlaka in temperature. V sistemih za oskrbo z vodo se tradicionalno uporabljajo tee ožičenja z navoji ali varjenje. Tee ni mogel zagotoviti stabilnega tlaka, ko je bilo vklopljenih več točk, zato je v sistemu za oskrbo z vodo potreben glavnik.

Ožičenje z uporabo kolektorjev ali glavnikov za oddaljeno oskrbo z vodo je brez takšnih pomanjkljivosti. Cevi so vzporedno priključene na glavno. Pri priključitvi glavnika za hladno ali toplo vodo celo polnjenje bazena ne bo vplivalo na oskrbo z vodo sosednjih stanovanj.

Razvodni glavnik za dovod vode izenačuje tlak v omrežju, preprečuje vodni udar in nenadne spremembe tlaka.V sodobnih hišah so razdelilni kolektorji nameščeni na oskrbo s toplo in hladno vodo. Z glavnikom se ustvari neodvisen sistem oskrbe z vodo za vsako stanovanje, poleg tega pa lahko:

  • na vsako napravo v stanovanju priključite vodovodno cev;
  • zagotavljajo neodvisno delovanje vseh vodovodnih napeljav.

Za optimalne rezultate je priporočljivo namestiti grebenaste razdelilnike na dovod tople in hladne vode. Na izhodu vsake cevi je nameščena pipa, s katero lahko hitro zaustavite dovod vode v katero koli napravo. Ta lastnost vam bo prišla prav, če se pokvari pipa ali splakovalnik.

Vrste glavnikov

glavniki za toplo in hladno vodo
glavniki za toplo in hladno vodo

Vodni glavniki se razlikujejo po:

  • stopnja prefinjenosti;
  • material;
  • število dotikov,
  • sredinska razdalja krivin (36 - 100 mm).

Tako so glavniki za daljno oskrbo z vodo lahko izdelani iz:

  • baker;
  • jeklo;
  • medenina;
  • silumin;
  • polipropilen.

Zasnova osnovnega razdelilnega glavnika za oskrbo z vodo je preprosta: gre za cev z več izhodi. Število iztokov je lahko od 2 do 4. Ta kolektor je zasnovan samo za distribucijo vodnih tokov in ga je enostavno sestaviti sami.

Obstajajo zapleteni modeli glavnikov za daljno oskrbo z vodo s krogelnimi ventili in z zapornimi regulacijskimi ventili, potrebnimi za vsak iztok. Pipe delujejo samo v dveh položajih: vklopljeno in izklopljeno, zapiralna oprema pa vam omogoča spreminjanje intenzivnosti pretoka. Po mnenju potrošnikov je druga možnost bolj priročna. Najbolj izpopolnjeni modeli so opremljeni z mehanskimi ali elektronskimi senzorji in so zasnovani za delo v sistemih ogrevanja in oskrbe s toplo vodo.

Če je v hiši več kot 4 vodovodne napeljave, je več kolektorjev povezanih skupaj.Velika priročnost uporabe takšnega ožičenja je možnost namestitve skritega sistema za oskrbo z vodo. Glavnik stabilizira pretok vode in zmanjša verjetnost preloma vodovodne cevi.

Izbor glavnika

Pri izbiri zbiralnika glavnikov za oskrbo z vodo morate razjasniti nekatere parametre:

  • največji možni tlak za ta model;
  • zmogljivost zbiralnika;
  • Možnost dodatnega priklopa naprav.

Razdelilni glavniki za oskrbo s hladno vodo so izdelani z modrimi pipami, za toplo vodo - z rdečimi pipami. To je priročno za namestitev in delovanje.

Namestitev glavnika

primer namestitve glavnika v kopalnici
primer namestitve glavnika v kopalnici

Razdelilni razdelilnik je povezan z dvižnim vodom, nato pa se od njega razširijo cevi do vodovodne opreme. V ogrevalnem razdelilniku sta praviloma nameščena dva glavnika: za dovod in povratek. V vodovodnem omrežju je nameščen po en glavnik za hladno in toplo vodo.

Namestitev glavnika za oskrbo z vodo je tako preprosta, da jo vodovodarji ne obravnavajo kot ločen proces, temveč le kot vmesno stopnjo pri ustvarjanju sistema za oskrbo z vodo.

Zasnova je zasnovana za kakršne koli težave pri namestitvi glavnika za oskrbo z vodo in zagotavlja:

  • razpoložljivost pritrdilnih elementov za namestitev v montažno škatlo ali neposredno na steno;
  • možnost hitre namestitve brez dodatne hidroizolacije;
  • optimalna hidravlična zmogljivost;
  • možnost priključitve merilnikov toplote;
  • odpornost proti koroziji.

Pri vgradnji glavnika v ogrevalni sistem je treba vzdrževati enake razdalje med kolektorjem in vsako grelno napravo. V nasprotnem primeru se bo v najdaljših segmentih oblikoval presežni tlak. Vsak prejšnji del cevi do radiatorja je 2-krat krajši od naslednjega.

Praviloma je za glavnik opremljena ločena niša, ki se nahaja v steni, ki ni visoka nad končnimi tlemi. Glavniki za oskrbo z vodo so priključeni samo v suhi shrambi ali na hodniku. Če je mesto vidno, se pod kolektorjem izdela omarica - škatla iz pločevine z vrati in tehničnimi luknjami. Škatla je opremljena s pritrdilnimi elementi za glavnik. Omarico lahko izdelate sami s kovičenjem ali varjenjem.

Če je zbiralnik nameščen v omari, lahko storite brez omare. Glavniki so obešeni na steno s posebnimi nosilci. Pritrdilni elementi so izbrani glede na velikost glavnika.

Izdelava glavnika z lastnimi rokami

elementi za glavnik
elementi za glavnik

Čeprav ekonomsko to ni zelo upravičeno, lahko s potrebnim orodjem in veliko potrpežljivosti naredite glavnik iz polipropilena sami. Če želite to narediti, boste potrebovali naslednje materiale:

  • žaga za kovino in spajkalnik za polipropilen;
  • kosi polipropilenske cevi s premerom 25 in 32 mm;
  • čevlji 32x25x32;
  • čepi za 32. premer;
  • spojke z notranjim navojem 32:1 in 25:3\4;
  • spojke z zunanjim navojem 25:3\4;
  • tesnilo;
  • krogelni ventili;
  • odvod zraka.

Lahko storite brez odvoda zraka. Vendar ne pozabite pustiti prostora na obeh koncih za priključitev dodatnih naprav na glavnik za oskrbo z vodo v prihodnosti. Med varjenjem je pomembno, da "na oko" preverite kakovost šivov, da preprečite popolnoma varjene elemente.

Video o tem, kako sami narediti in namestiti glavnik za distribucijo hladne vode:

bigbadmaster.com
Dodajte komentar

  1. Anya

    Ali je treba v stanovanje postaviti glavnik?

    Odgovori
    1. Valerij Šumanov avtor

      Če menjate cevi in/ali izvajate popravila, potem se vsekakor splača, v drugih primerih pa to zapravljanje denarja ni upravičeno.

      Odgovori
  2. Iskalec resnice

    Če je vhod v stanovanje med napravami (na primer: na levi je kopalnica, na sredini stranišče, kjer je vhod, na desni pa kuhinja), potem lahko preprosto naredite 2 izhoda na kuhinjo in kopalnico + stranišče in se izogibajte namestitvi glavnika

    Odgovori
